Système optique et formation d'images : la lunette astronomique

Qu'est-ce que la lunette astronomique en physique ? - Schéma et exercices PDF

La lunette astronomique est un instrument optique composé de lentilles convergentes permettant d'observer des objets célestes lointains. Elle utilise les principes de formation d'images à travers des lentilles pour grossir et rapprocher visuellement les objets observés. Comment fonctionne la lunette astronomique de Galilée ? Elle combine un objectif et un oculaire pour former une image agrandie et renversée de l'objet observé. Le grossissement dépend des distances focales des lentilles utilisées.

...

13/03/2022

1550

20 STABILO physique CHAP 15 la lunette astronomique Construct d'image à travers une lentille convergente. a) Objet situé à l'a i plan focal

Voir

Relations de conjugaison et grandissement

La relation de conjugaison de Descartes permet de relier les positions de l'objet et de l'image :

1/OA' - 1/OA = 1/OF' = 1/OF

Le grandissement γ est défini comme le rapport entre la taille de l'image et celle de l'objet : γ = A'B' / AB = -OA' / OA

Highlight: Si OA' et OA ont même signe, l'image est droite. Si les signes sont opposés, l'image est renversée.

Définition: Une lunette afocale est un instrument où l'image d'un objet à l'infini est également à l'infini.

Vocabulaire: L'image intermédiaire dans une lunette astronomique se forme au foyer image de l'objectif.

Example: Pourquoi l'image de la Lune est-elle renversée dans une lunette grand oral ? Car l'image se forme après le foyer de l'objectif, inversant ainsi l'image.

Highlight: Pour qu'une lunette soit afocale, le foyer image de l'objectif doit coïncider avec le foyer objet de l'oculaire.

Contenus similaires

Know la lunette astronomique thumbnail

35

1000

Tle

la lunette astronomique

fiches de révisions sur la lunette astronomique, chapitre qui est au programme des écrits du bac de spécialité physique chimie. bon courage à tous

Know Terminale spé physique-chimie: lunettes astronomique thumbnail

11

1082

Tle

Terminale spé physique-chimie: lunettes astronomique

Chapitre de terminale spé physique-chimie sur la lunettes astronomique

Know Correction_ECE_Lunette afocale thumbnail

13

920

Tle

Correction_ECE_Lunette afocale

Correction ECE_Sujet N°26_Physique-chimie 2022

Know Chapitre 3 : Lunette astronomique thumbnail

10

207

Tle

Chapitre 3 : Lunette astronomique

Fiche de révision sur le chapitre lunette astronomique

Know Lunette astro thumbnail

2

137

Tle

Lunette astro

Rappel du programme de première + définitions et formules de la lunette astro

Know Formation d'images thumbnail

7

413

Tle

Formation d'images

Lentille convergente, lunette astronomique.

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

20 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 17 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Matières

/

Physique/Chimie

/

Propriétés physico-chimiques

/

Ondes et signaux

/

Système optique et formation d'images : la lunette astronomique

Qu'est-ce que la lunette astronomique en physique ? - Schéma et exercices PDF

user profile picture

clnz

@clnz

·

1 074 Abonnés

Suivre

La lunette astronomique est un instrument optique composé de lentilles convergentes permettant d'observer des objets célestes lointains. Elle utilise les principes de formation d'images à travers des lentilles pour grossir et rapprocher visuellement les objets observés. Comment fonctionne la lunette astronomique de Galilée ? Elle combine un objectif et un oculaire pour former une image agrandie et renversée de l'objet observé. Le grossissement dépend des distances focales des lentilles utilisées.

...

13/03/2022

1550



Tle



Physique/Chimie

80

20 STABILO physique CHAP 15 la lunette astronomique Construct d'image à travers une lentille convergente. a) Objet situé à l'a i plan focal

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

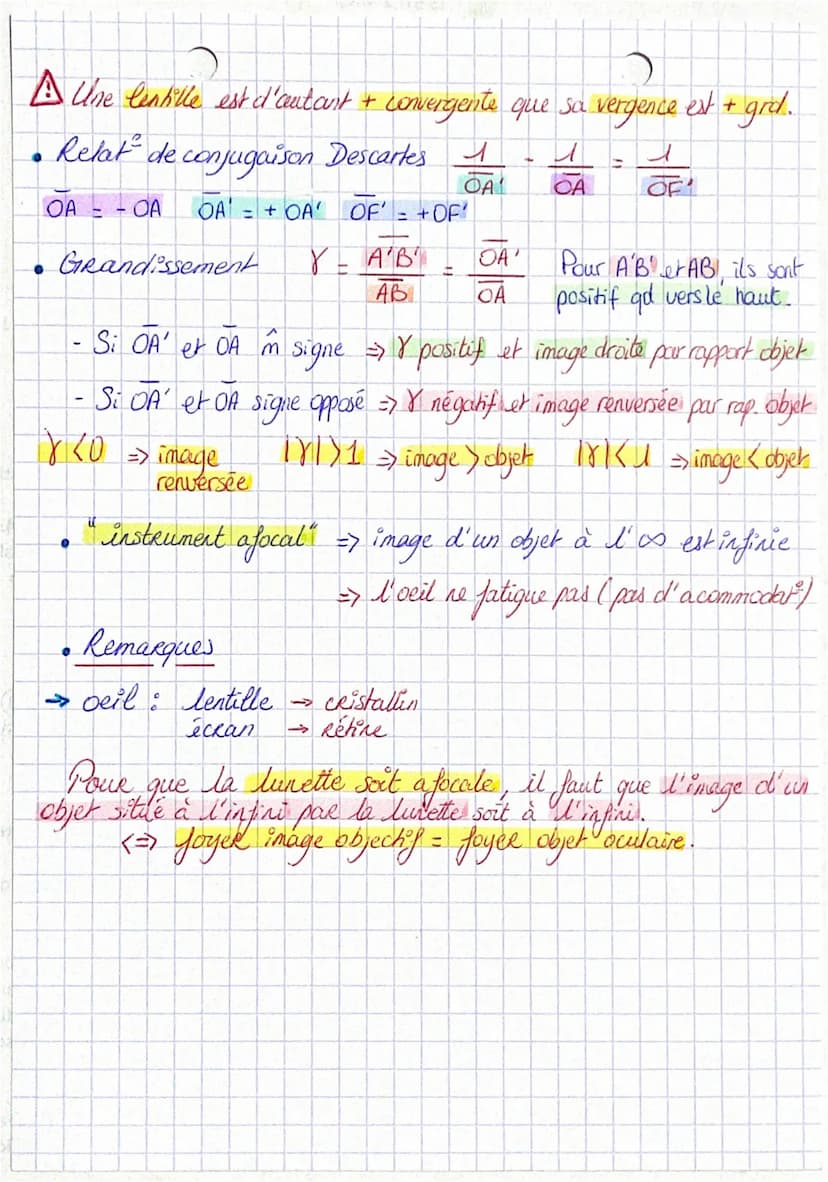

Relations de conjugaison et grandissement

La relation de conjugaison de Descartes permet de relier les positions de l'objet et de l'image :

1/OA' - 1/OA = 1/OF' = 1/OF

Le grandissement γ est défini comme le rapport entre la taille de l'image et celle de l'objet : γ = A'B' / AB = -OA' / OA

Highlight: Si OA' et OA ont même signe, l'image est droite. Si les signes sont opposés, l'image est renversée.

Définition: Une lunette afocale est un instrument où l'image d'un objet à l'infini est également à l'infini.

Vocabulaire: L'image intermédiaire dans une lunette astronomique se forme au foyer image de l'objectif.

Example: Pourquoi l'image de la Lune est-elle renversée dans une lunette grand oral ? Car l'image se forme après le foyer de l'objectif, inversant ainsi l'image.

Highlight: Pour qu'une lunette soit afocale, le foyer image de l'objectif doit coïncider avec le foyer objet de l'oculaire.

20 STABILO physique CHAP 15 la lunette astronomique Construct d'image à travers une lentille convergente. a) Objet situé à l'a i plan focal

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

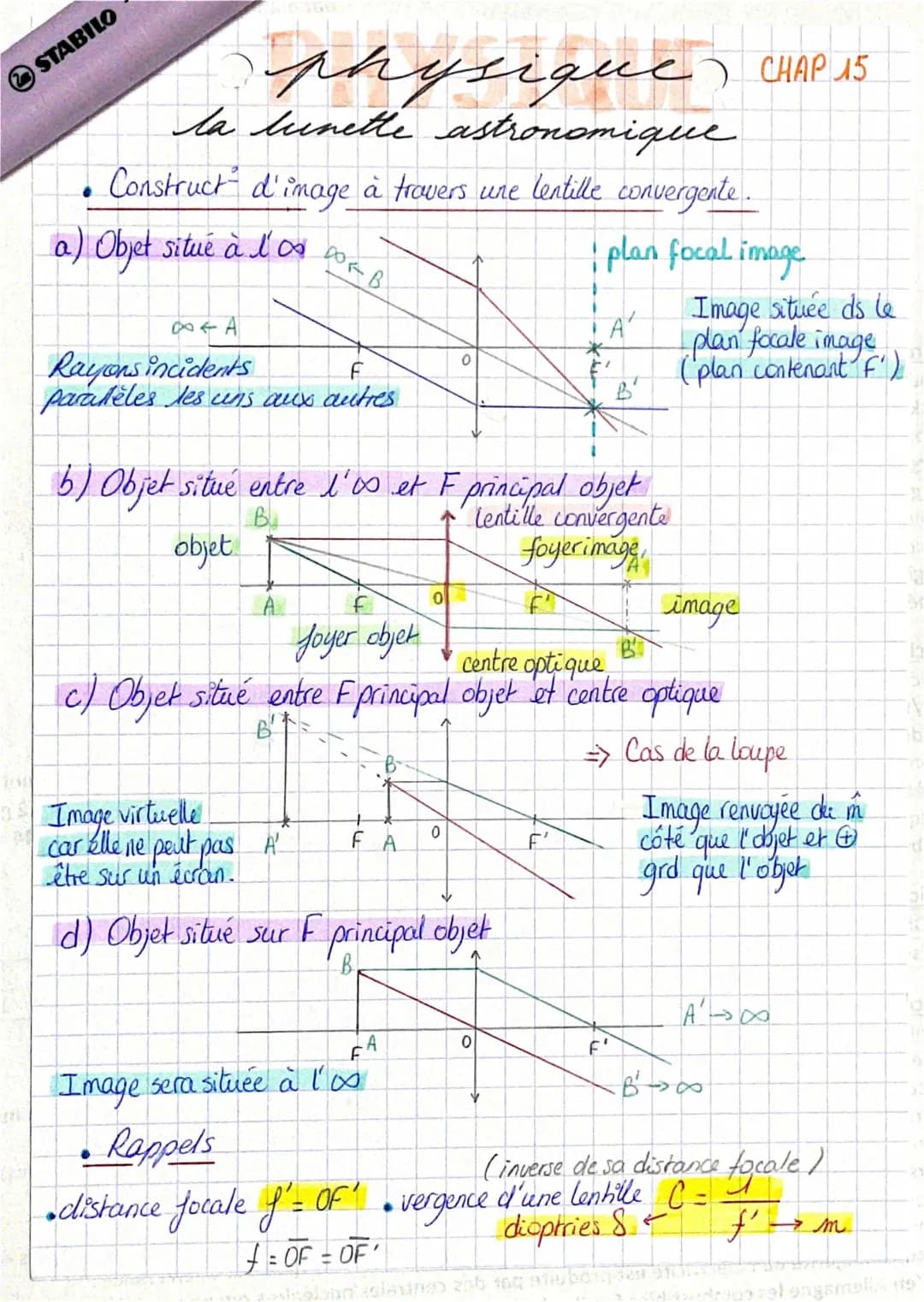

Construction d'images à travers une lentille convergente

La formation d'images à travers une lentille convergente dépend de la position de l'objet par rapport aux points focaux de la lentille. Plusieurs cas sont à considérer :

  1. Objet situé à l'infini : les rayons incidents sont parallèles et l'image se forme dans le plan focal image.

  2. Objet situé entre l'infini et le foyer objet : l'image est réelle, renversée et plus petite que l'objet.

  3. Objet situé entre le foyer objet et le centre optique : l'image est virtuelle, droite et agrandie (cas de la loupe).

  4. Objet situé sur le foyer objet : l'image est rejetée à l'infini.

Définition: La vergence d'une lentille est l'inverse de sa distance focale, exprimée en dioptries.

Highlight: Une lentille est d'autant plus convergente que sa vergence est grande.

Exemple: Pour une lentille de distance focale f = 20 cm, la vergence C = 1/f = 5 dioptries.

Vocabulaire: Le rayon incident est le rayon lumineux qui arrive sur la lentille avant d'être dévié.
