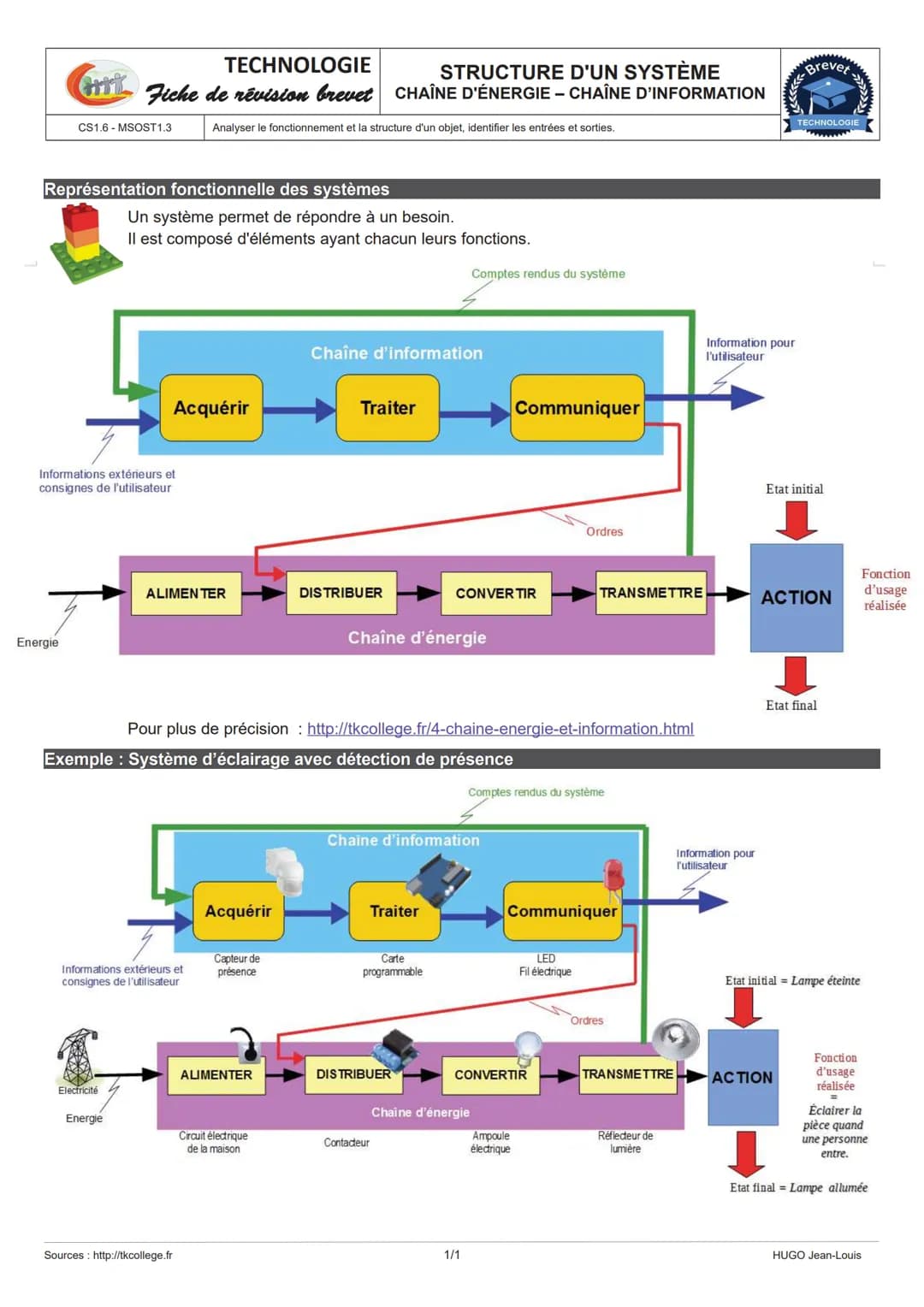

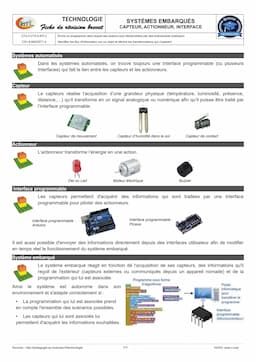

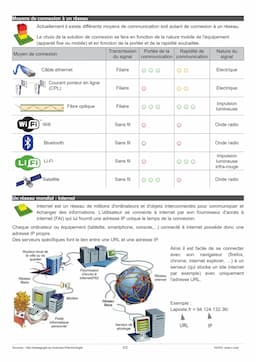

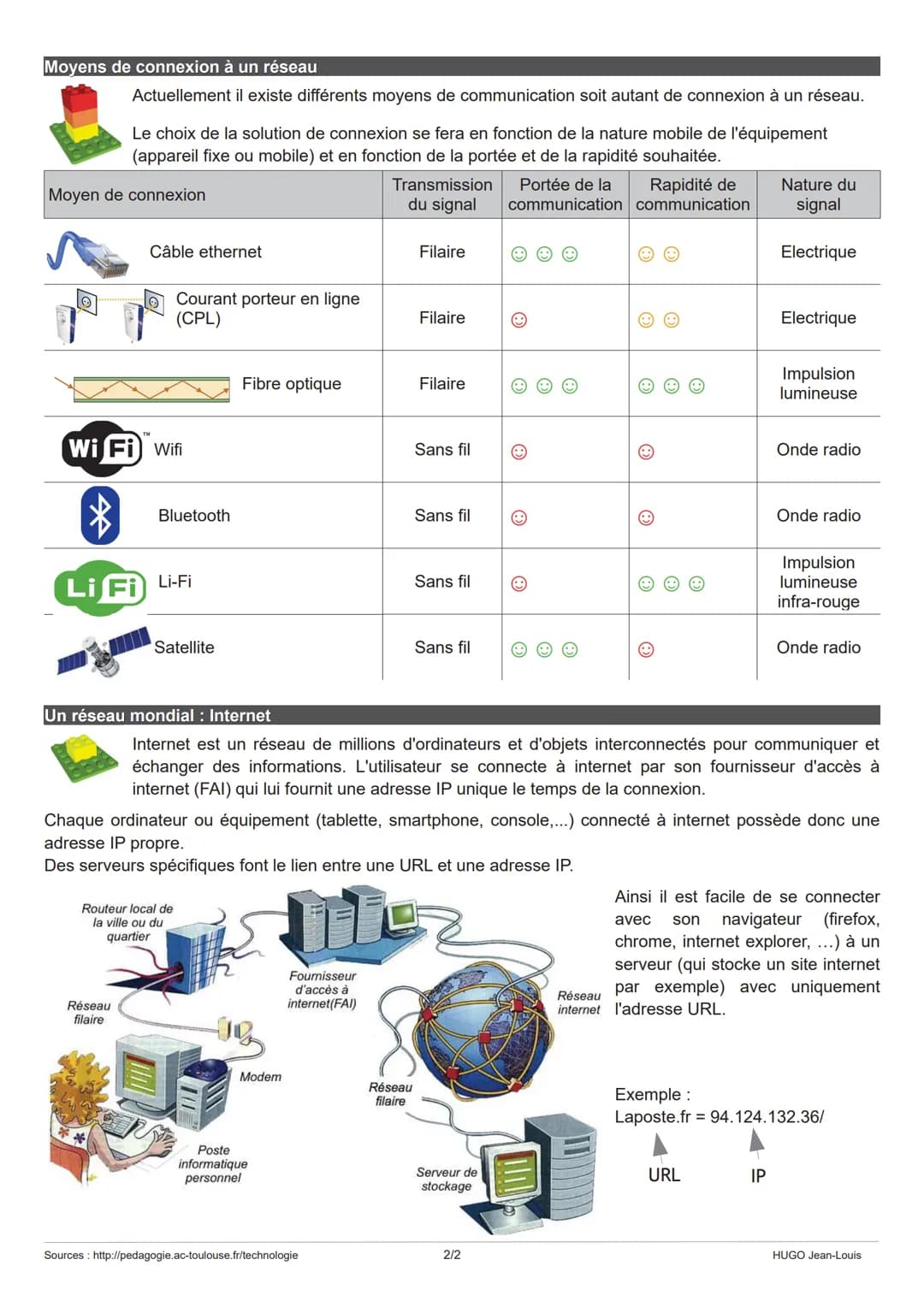

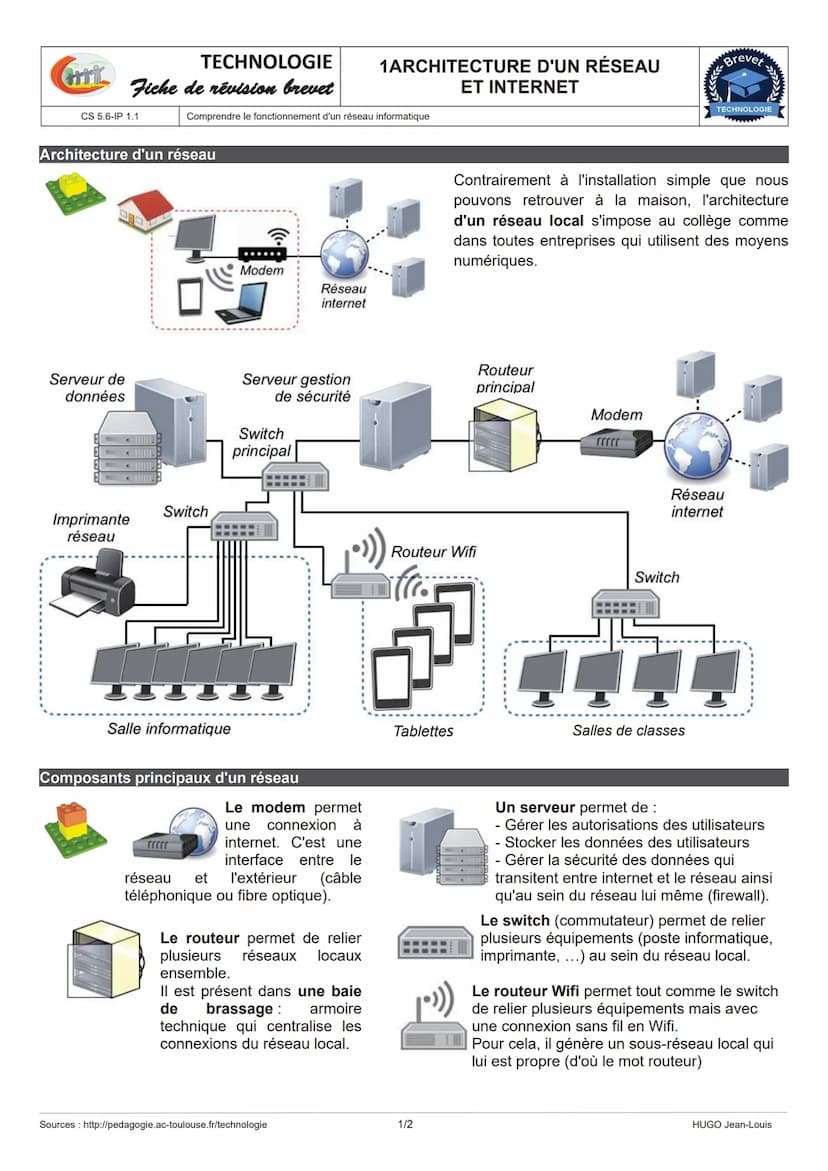

La Chaîne d'Énergie et d'Information en Technologie

La compréhension des systèmes techniques passe par l'analyse de deux chaînes fondamentales : la chaîne d'énergie et la chaîne d'information. Ces concepts essentiels font partie du programme de Technologie 3ème et sont fréquemment évalués au brevet.

Un système technique répond toujours à un besoin spécifique en utilisant ces deux chaînes complémentaires. La chaîne d'énergie transforme et distribue l'énergie nécessaire au fonctionnement, tandis que la chaîne d'information traite les données et contrôle le système.

Définition: La chaîne d'énergie comprend quatre fonctions principales : ALIMENTER, DISTRIBUER, CONVERTIR et TRANSMETTRE. La chaîne d'information inclut : ACQUÉRIR, TRAITER et COMMUNIQUER.

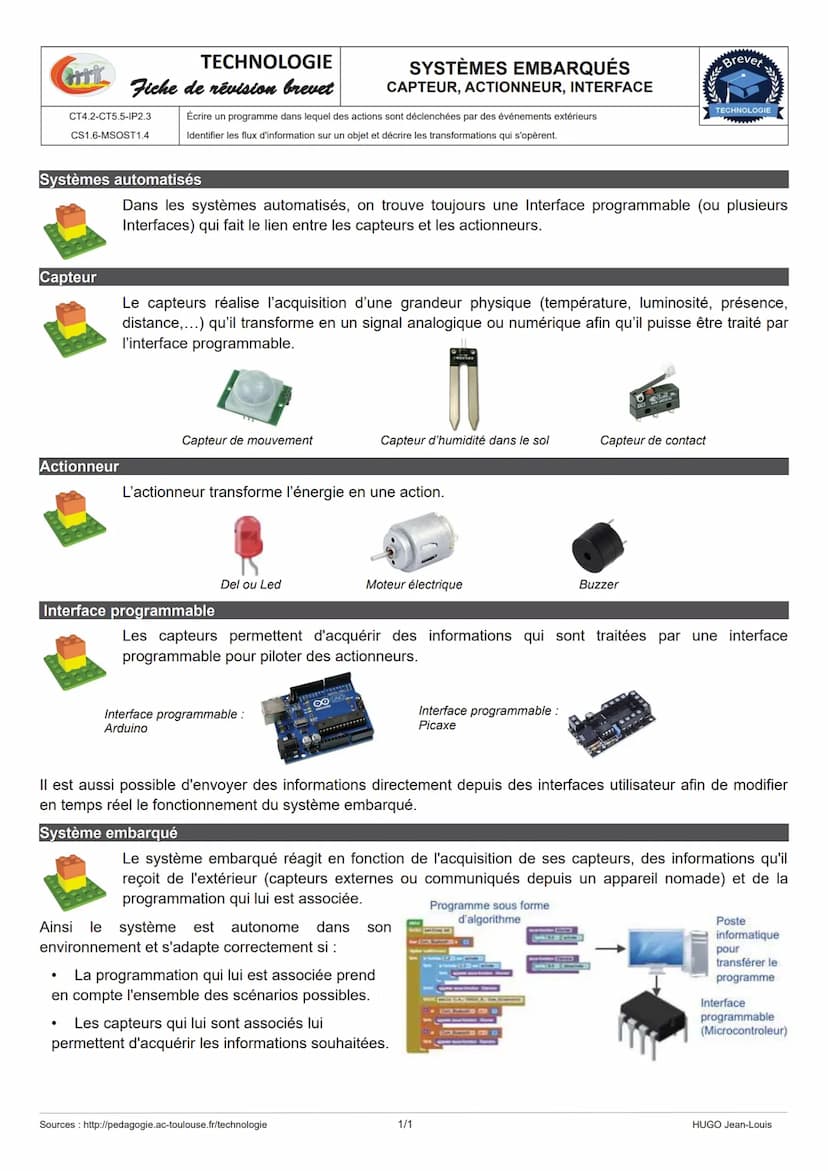

Prenons l'exemple concret d'un système d'éclairage automatique :

• La chaîne d'énergie : l'électricité (ALIMENTER) → le circuit électrique (DISTRIBUER) → l'ampoule (CONVERTIR) → la lumière (TRANSMETTRE)
• La chaîne d'information : le capteur de présence (ACQUÉRIR) → la carte programmable (TRAITER) → la LED témoin (COMMUNIQUER)

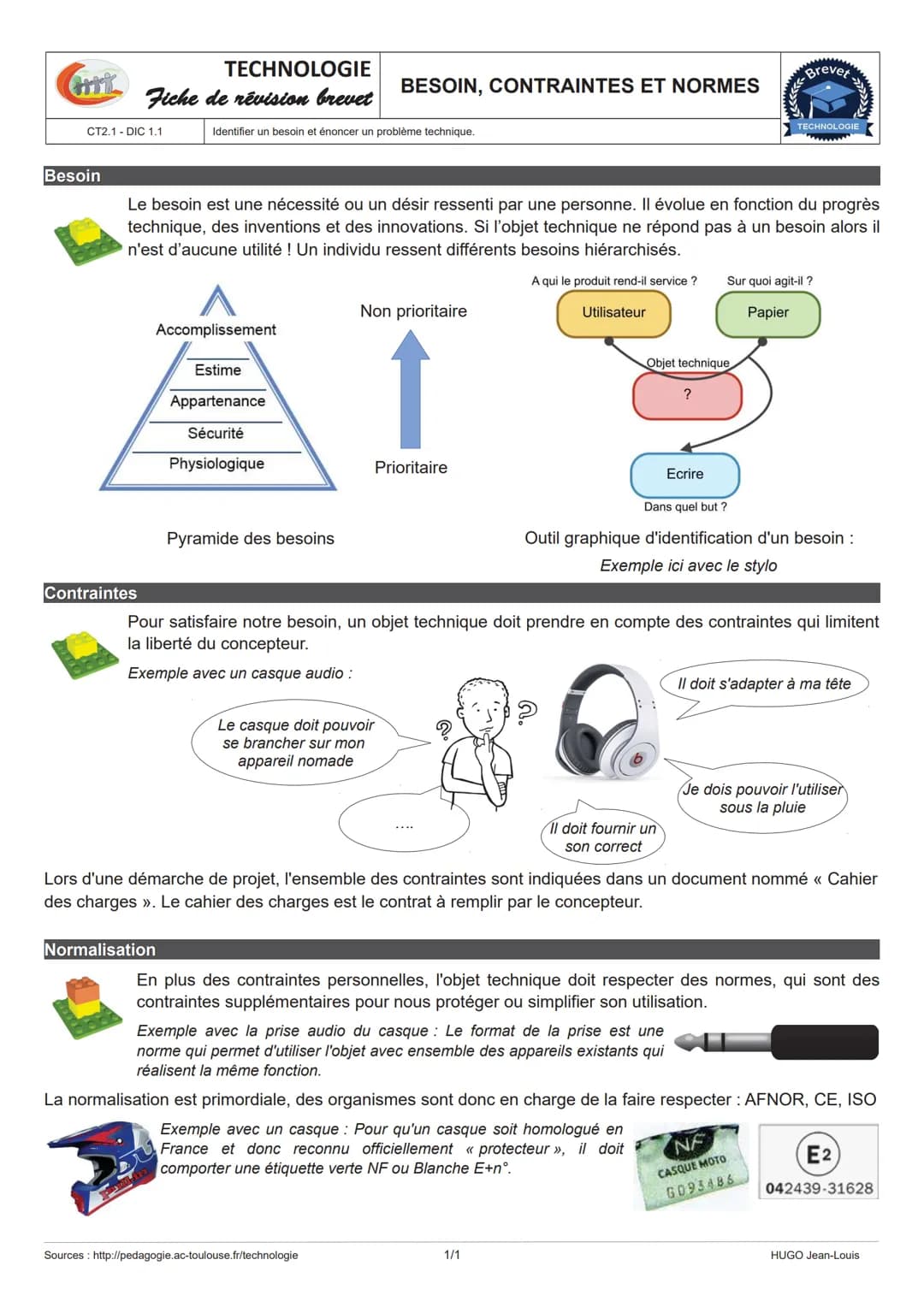

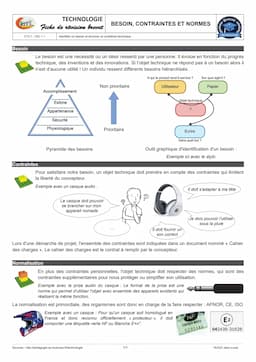

Les Besoins et Contraintes en Conception

L'analyse des besoins constitue la première étape fondamentale dans la conception d'un objet technique. Cette approche, essentielle pour les exercices Technologie 3ème, permet d'identifier précisément les attentes des utilisateurs.

Exemple: Pour un casque audio, les besoins principaux sont : la qualité sonore, le confort, la compatibilité avec les appareils existants, et la résistance aux intempéries.

Les contraintes limitent les possibilités de conception et doivent être respectées scrupuleusement. Elles se divisent en plusieurs catégories :

• Contraintes techniques (normes, compatibilité)
• Contraintes économiques (coût, rentabilité)
• Contraintes environnementales (recyclage, impact écologique)

Le cahier des charges formalise l'ensemble de ces éléments et constitue le document de référence pour les concepteurs. Il intègre également les normes (AFNOR, CE, ISO) qui garantissent la sécurité et l'interopérabilité des produits.

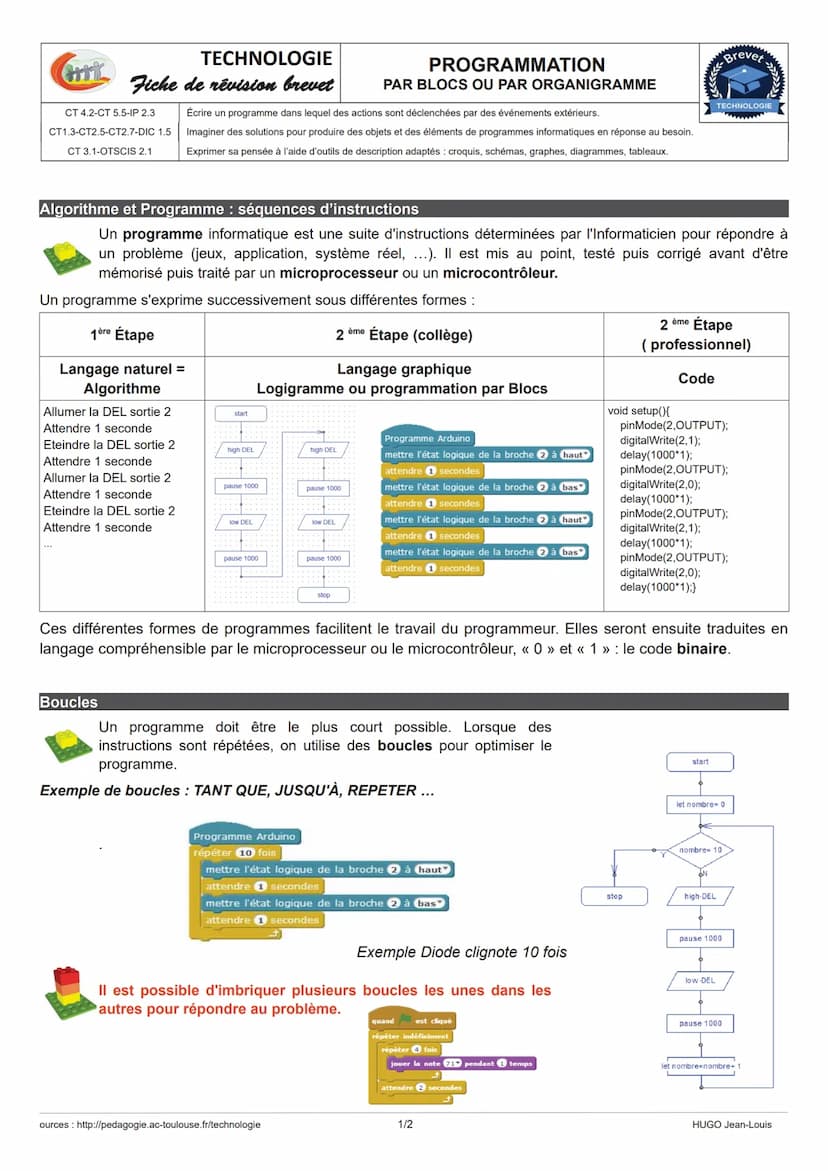

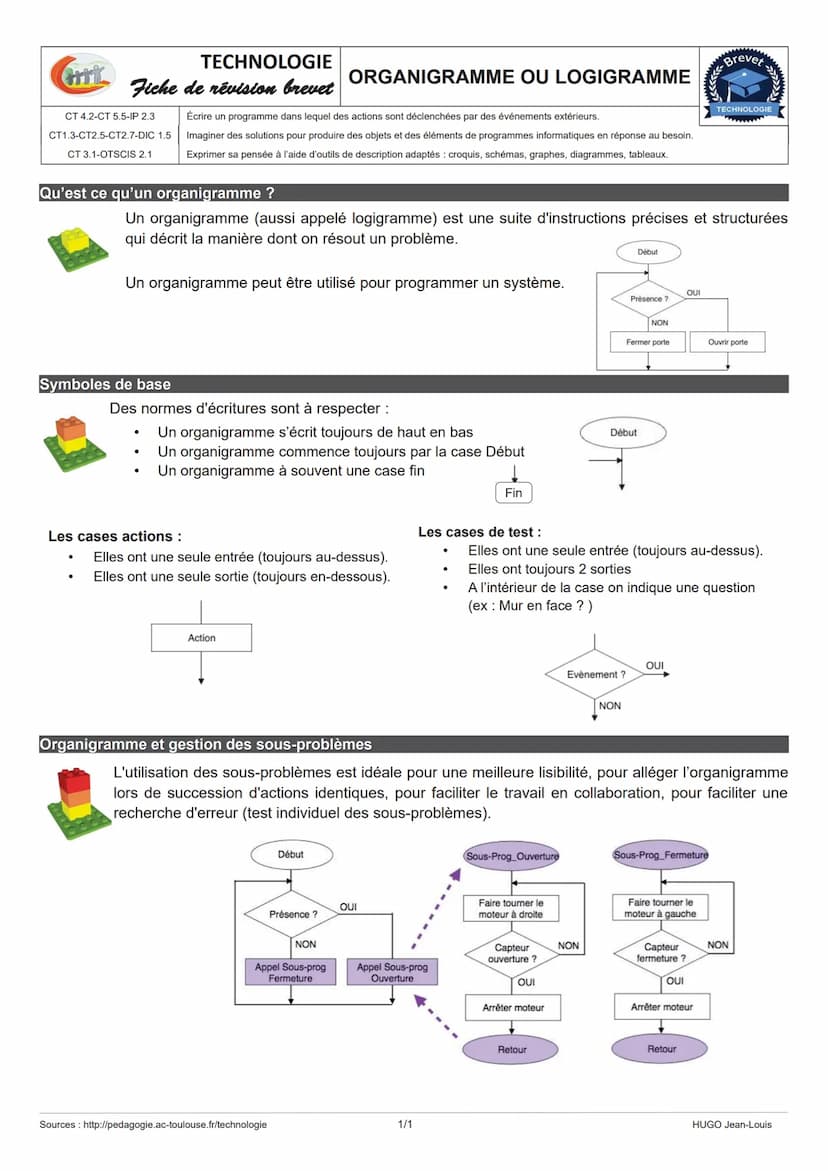

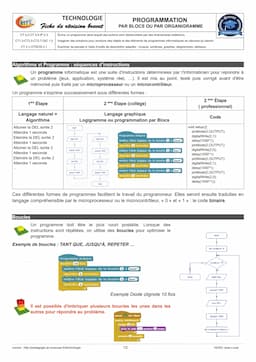

La Programmation par Organigramme

L'organigramme, ou logigramme, représente un outil essentiel pour la révision brevet Technologie. Il permet de visualiser graphiquement la logique d'un programme informatique.

Vocabulaire: Un organigramme utilise des symboles normalisés :

• Rectangle : actions à exécuter
• Losange : tests conditionnels
• Flèches : flux d'exécution

La structure d'un organigramme suit des règles précises :

• Lecture de haut en bas
• Début et fin clairement identifiés
• Une seule entrée et sortie par action
• Deux sorties pour les tests $OUI/NON$

L'utilisation des sous-programmes permet d'optimiser et de clarifier l'organigramme, facilitant ainsi la maintenance et le débogage.

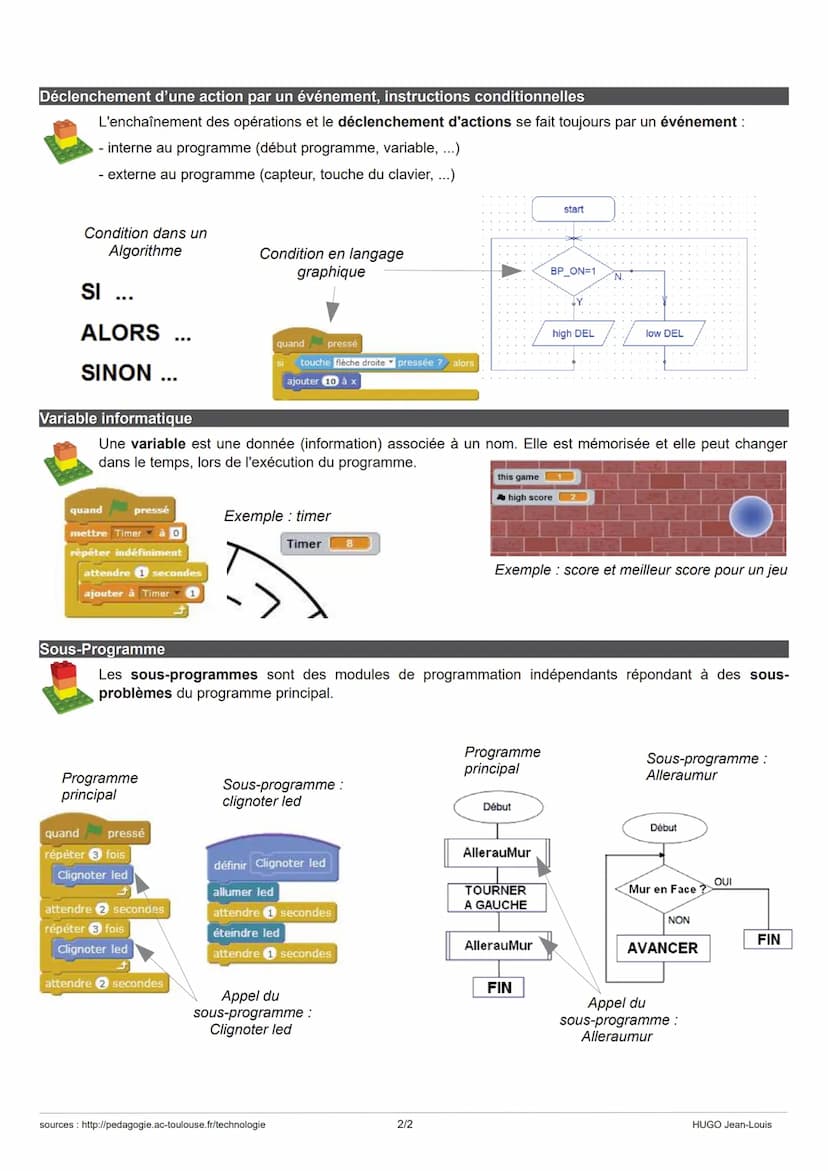

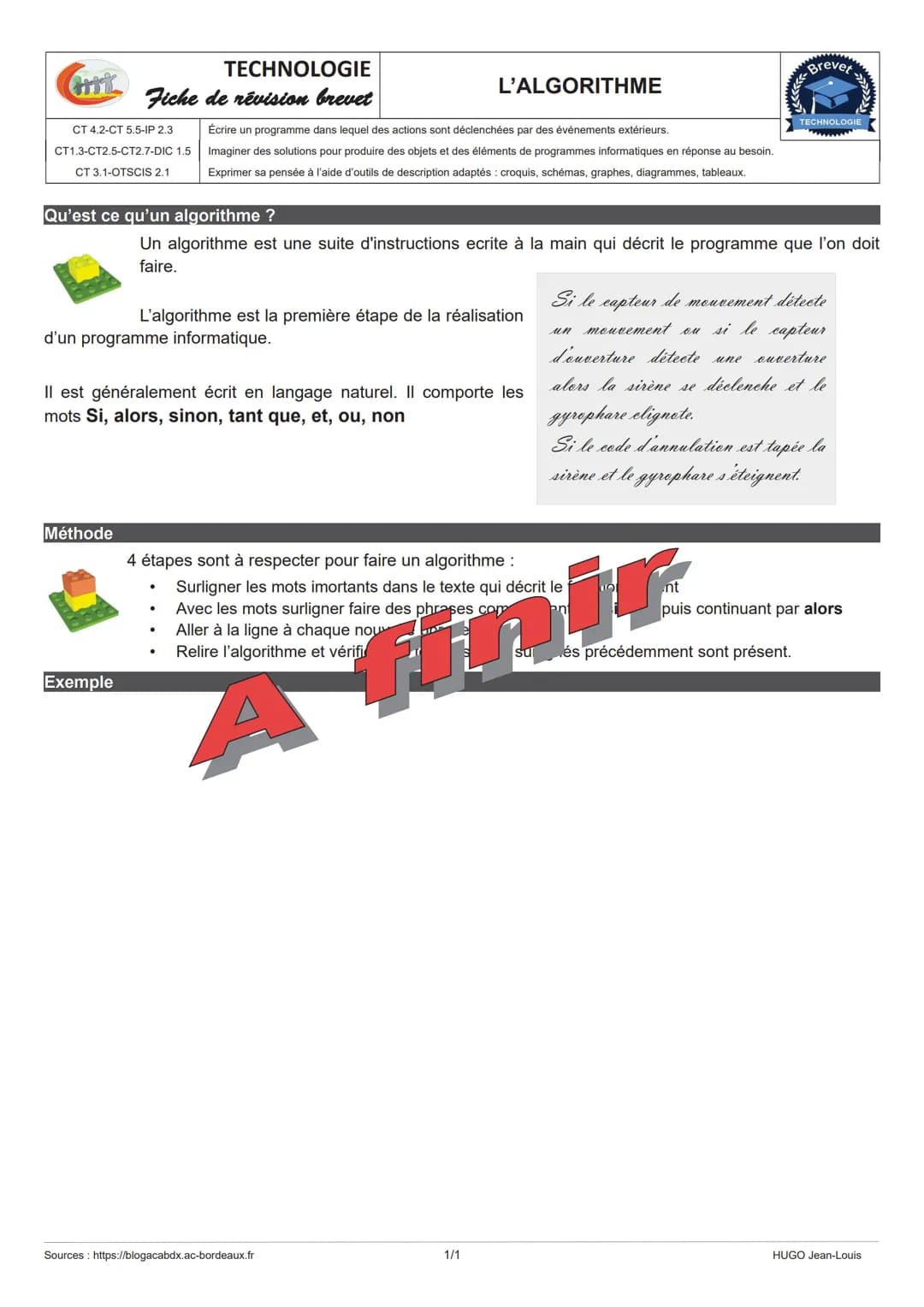

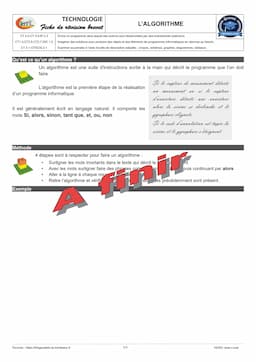

Les Langages de Programmation

La programmation, élément central du cours technologie 3ème, s'exprime à travers différents niveaux de langage, du plus accessible au plus technique.

Highlight: La progression pédagogique suit trois étapes :

1. Langage naturel (description en français)
2. Programmation graphique (blocs ou organigrammes)
3. Code (langage de programmation)

Les boucles constituent un concept fondamental pour optimiser les programmes. Elles permettent de répéter des instructions sans les réécrire :

• RÉPÉTER n fois
• TANT QUE condition
• JUSQU'À condition

Ces structures de contrôle sont essentielles pour créer des programmes efficaces et maintenables, compétence évaluée au brevet technologie 2024.

Structure d'un système technique

La première page explique la structure fonctionnelle d'un système technique, en se concentrant sur les chaînes d'énergie et d'information.

Un système technique répond à un besoin spécifique et se compose d'éléments ayant chacun leur fonction. L'analyse de son fonctionnement implique d'identifier ses entrées et sorties.

La page présente un exemple détaillé d'un système d'éclairage avec détection de présence, illustrant les concepts de chaîne d'énergie et chaîne d'information.

Définition: La chaîne d'énergie comprend les étapes d'alimentation, distribution, conversion et transmission de l'énergie dans un système.

Définition: La chaîne d'information inclut l'acquisition, le traitement et la communication des informations et ordres dans un système.

Exemple: Dans le système d'éclairage présenté, la chaîne d'énergie va du circuit électrique de la maison à l'ampoule, tandis que la chaîne d'information va du capteur de présence à la LED d'indication.

Cette page fournit une base solide pour comprendre le fonctionnement des systèmes techniques, essentielle pour la révision du brevet Technologie.
