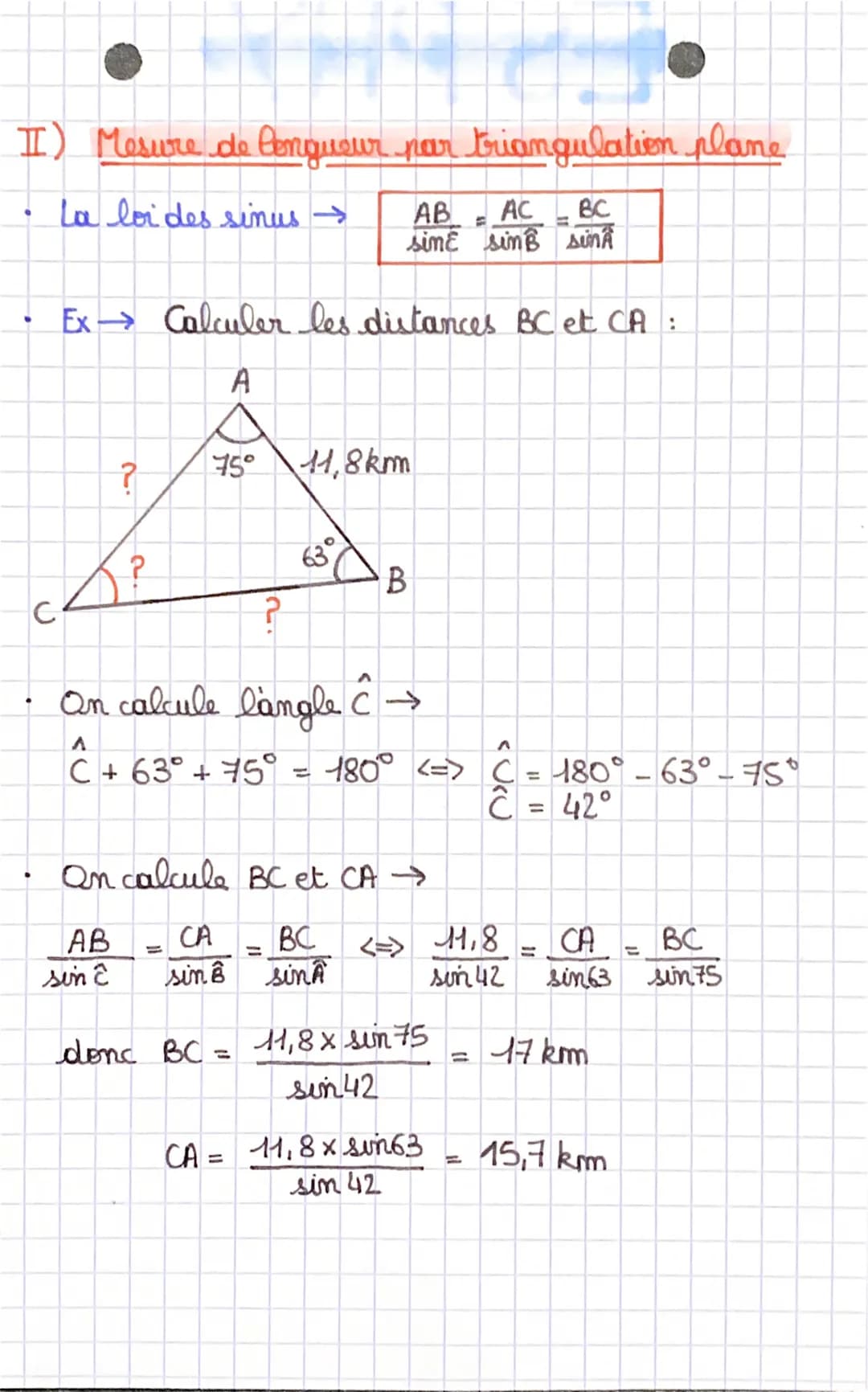

Mesure de longueur par triangulation plane

Ce chapitre explique la méthode de triangulation pour mesurer une distance, une technique fondamentale en topographie et en géodésie.

Highlight: La loi des sinus est au cœur de la méthode de triangulation plane.

La triangulation plane formule s'exprime ainsi :

AB / sin C = AC / sin B = BC / sin A

Un exemple pratique est fourni pour illustrer l'application de cette formule :

Exemple: Calcul des distances BC et CA dans un triangle où AB = 11,8 km, l'angle A = 75° et l'angle B = 63°.

La résolution se fait en deux étapes :

1. Calcul de l'angle C : C = 180° - 63° - 75° = 42°
2. Application de la loi des sinus pour trouver BC et CA : BC = 11,8 × sin 75° / sin 42° ≈ 17 km CA = 11,8 × sin 63° / sin 42° ≈ 15,7 km

Cette méthode est cruciale pour la mesure par triangulation en enseignement scientifique et en topographie.

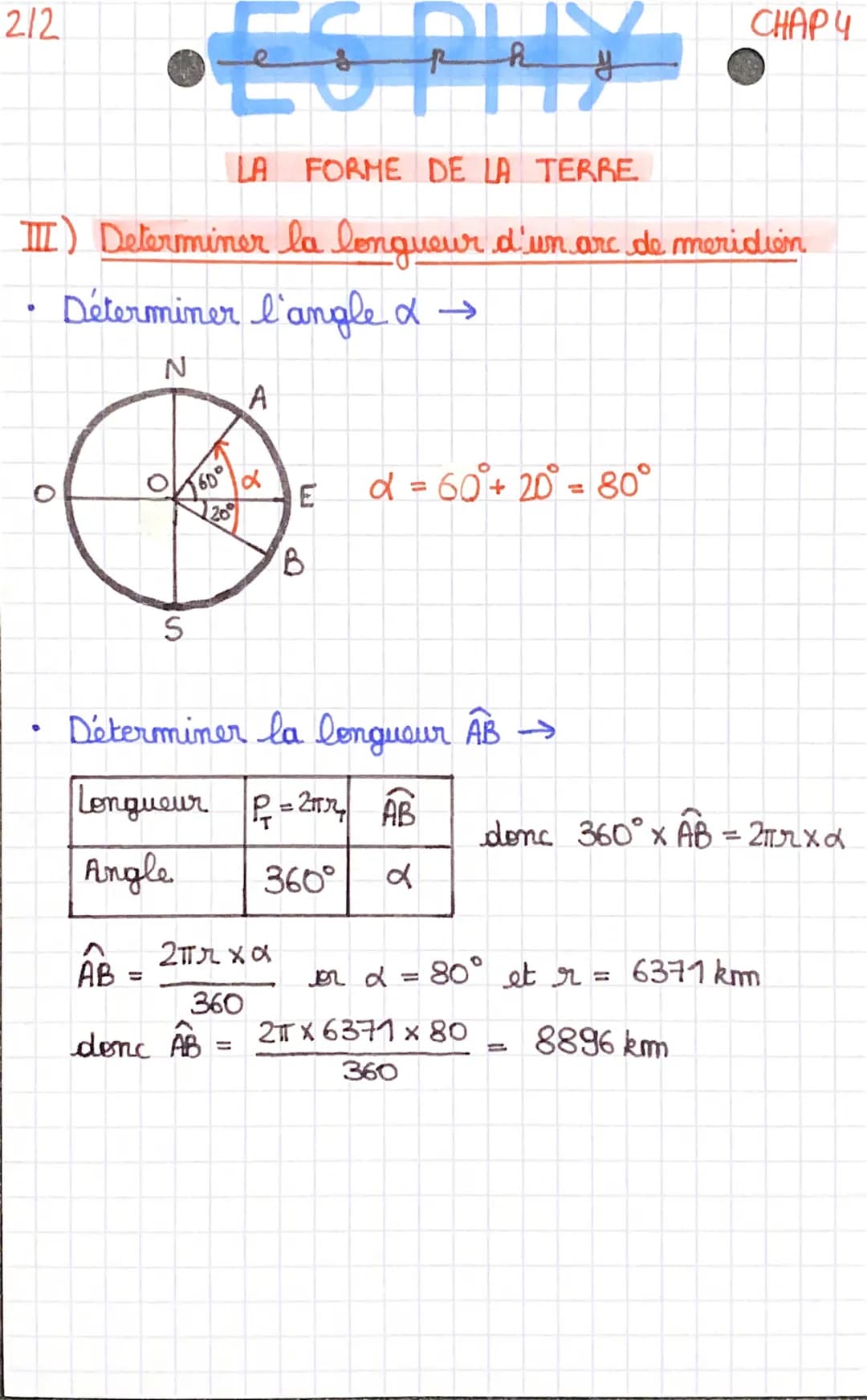

Déterminer la longueur d'un arc de méridien

Cette section aborde la méthode pour calculer la longueur d'un arc de méridien, une application directe de la géométrie sphérique.

Définition: Un arc de méridien est une portion de méridien comprise entre deux parallèles.

La formule pour calculer la longueur d'un arc de méridien est :

Longueur = (2πr × α) / 360°

Où :

• r est le rayon de la Terre (environ 6371 km)
• α est l'angle au centre correspondant à l'arc

Exemple: Calcul de la longueur d'un arc de méridien entre 60° et 20° de latitude.

1. Détermination de l'angle α : α = 60° + 20° = 80°
2. Application de la formule : Longueur = (2π × 6371 × 80) / 360 ≈ 8896 km

Cette méthode permet de calculer la longueur du méridien terrestre et est fondamentale pour comprendre la forme de la Terre.

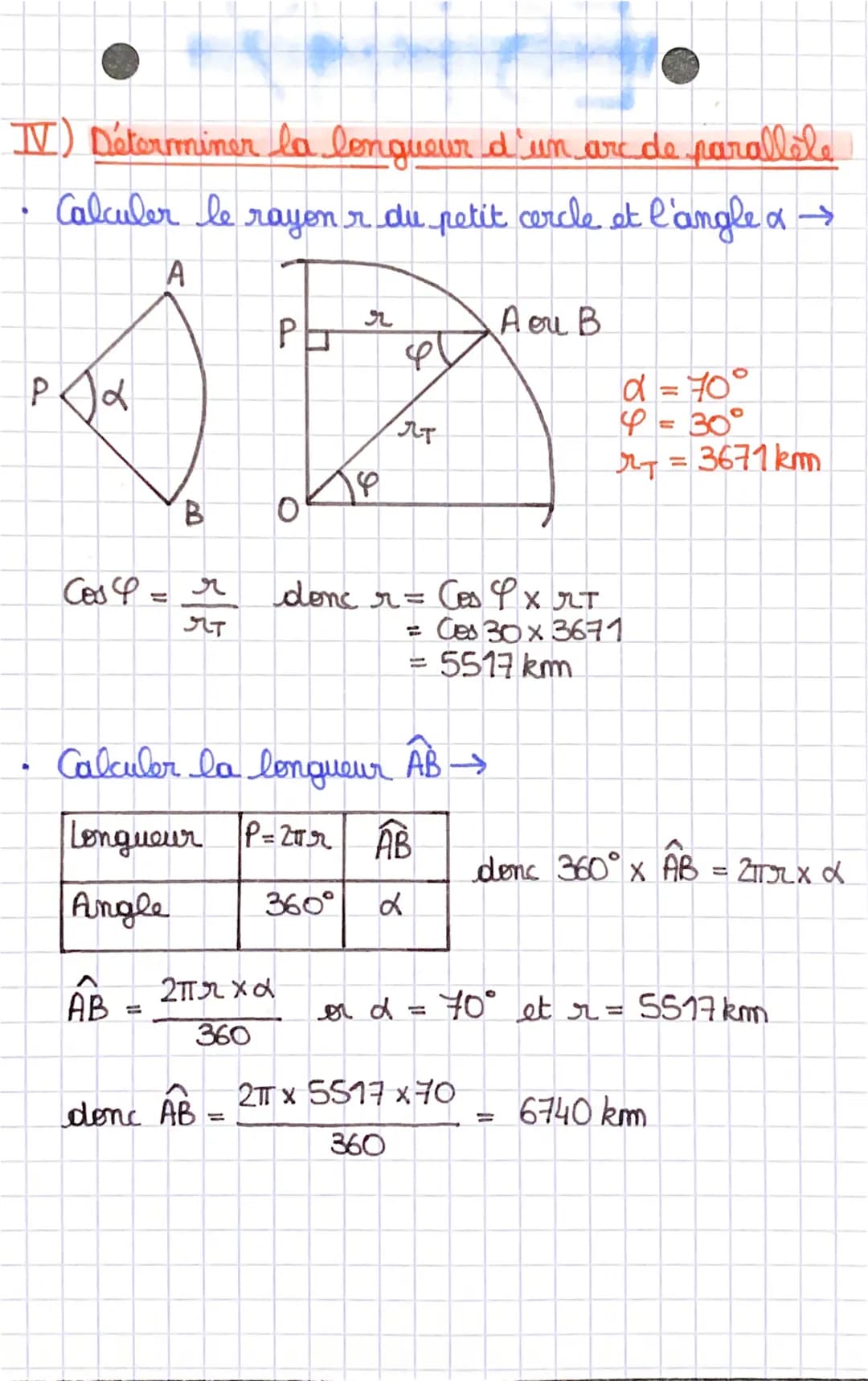

Déterminer la longueur d'un arc de parallèle

Ce chapitre explique comment calculer la longueur d'un parallèle terrestre, une opération qui diffère légèrement du calcul d'un arc de méridien en raison de la forme sphéroïde de la Terre.

Vocabulaire: Un arc de parallèle est une portion de parallèle comprise entre deux méridiens.

La méthode se décompose en deux étapes principales :

1. Calculer le rayon r du petit cercle formé par le parallèle : r = cos φ × R Où φ est la latitude et R le rayon terrestre.

2. Calculer la longueur de l'arc AB : AB = (2πr × α) / 360° Où α est l'angle entre les deux méridiens.

Exemple: Calcul de la longueur d'un arc de parallèle à 30° de latitude, s'étendant sur 70° de longitude.

1. Calcul du rayon du parallèle : r = cos 30° × 6371 ≈ 5517 km

2. Calcul de la longueur de l'arc : AB = (2π × 5517 × 70) / 360 ≈ 6740 km

Cette méthode est essentielle pour calculer la longueur d'un arc de parallèle en fonction de la latitude et comprendre la distance entre deux points sur un même parallèle.

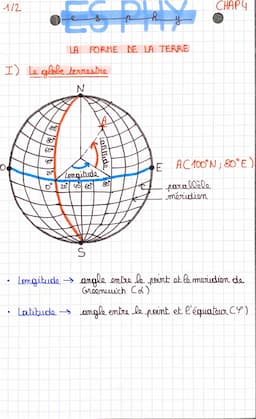

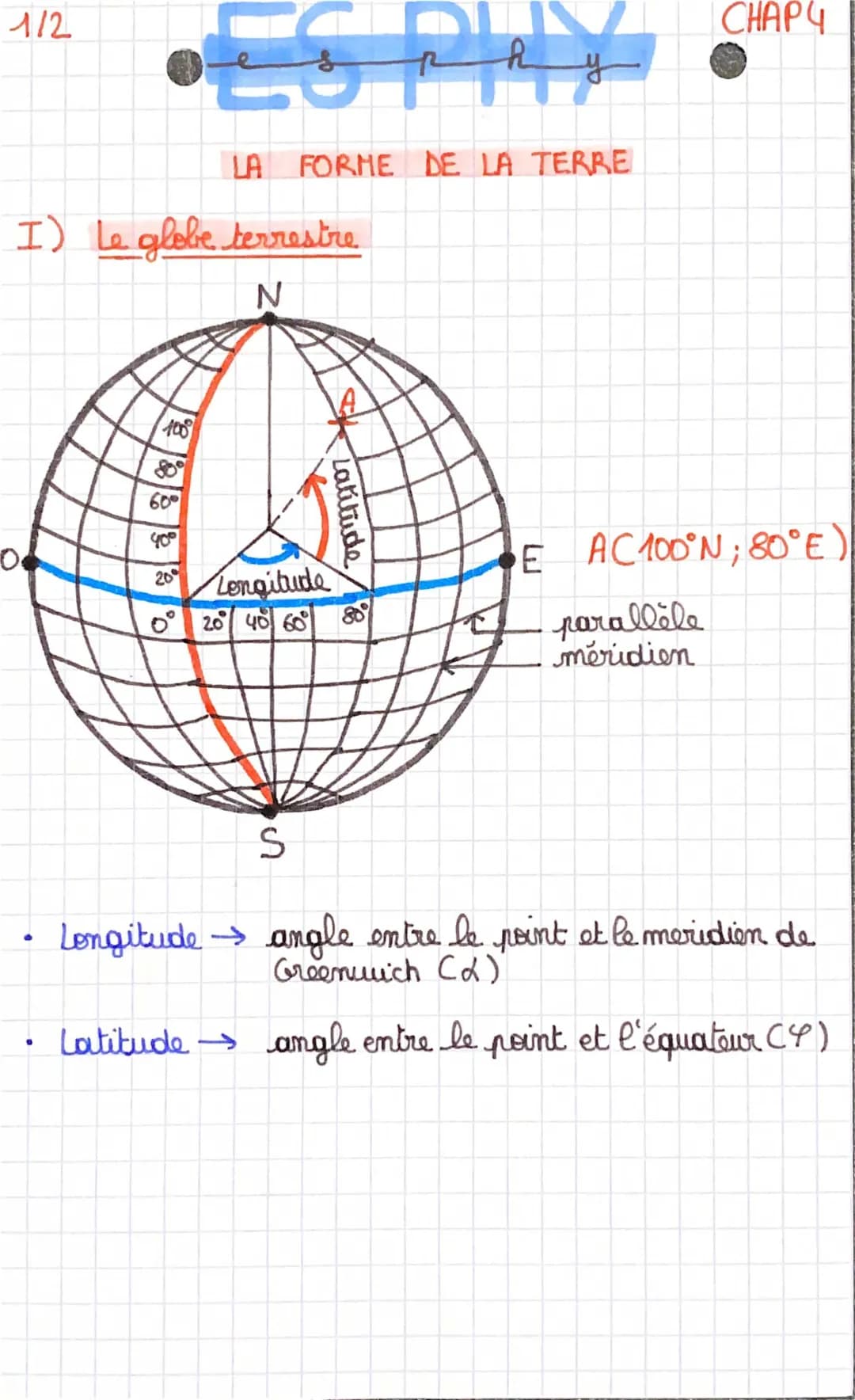

Le globe terrestre

Ce chapitre présente les concepts de base pour comprendre la forme de la Terre et son système de coordonnées géographiques.

Définition: Les coordonnées géographiques sont un système qui permet de localiser précisément n'importe quel point sur la surface terrestre.

Le système de coordonnées terrestres se compose de deux éléments principaux :

1. La longitude : C'est l'angle entre un point donné et le méridien de Greenwich.
2. La latitude : Elle représente l'angle entre un point et l'équateur.

Vocabulaire:

• Méridien : Ligne imaginaire reliant les pôles Nord et Sud.
• Parallèle : Cercle imaginaire parallèle à l'équateur.

Ces concepts sont essentiels pour comprendre la méthode de triangulation plane et les calculs qui suivront dans les chapitres suivants.
