Fonctionnement d'un Barrage Hydroélectrique PDF: Schéma Simple et Calcul de Rendement

Le barrage hydroélectrique est un système complexe de production d'électricité utilisant l'énergie de l'eau. Ce document explique en détail le fonctionnement d'un barrage hydroélectrique, ses composants principaux et le calcul de son rendement énergétique.

Points clés :

  • Description des étapes de conversion d'énergie dans une centrale hydroélectrique
  • Analyse des rendements de chaque composant : turbine, alternateur, transformateur
  • Calcul détaillé du rendement global d'une installation hydroélectrique
  • Schémas explicatifs du fonctionnement d'une centrale hydraulique
...

07/10/2022

762

Le fonctionnement d'un barrage Les schéma des conversions énergétiques d’un barrage et la calcul du rendement de l'installation avec au dépa

Voir

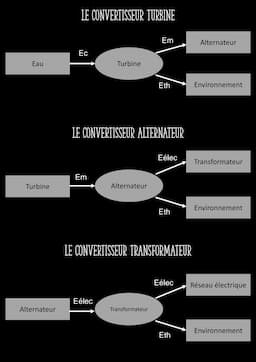

Page 2 : Convertisseurs d'énergie dans une centrale hydroélectrique

Cette page détaille les trois principaux convertisseurs d'énergie dans une centrale hydroélectrique : la turbine, l'alternateur et le transformateur. Chaque convertisseur est représenté par un schéma simple montrant les entrées et sorties d'énergie.

Exemple : La turbine convertit l'énergie cinétique EcEc de l'eau en énergie mécanique EmEm. L'alternateur transforme ensuite cette énergie mécanique en énergie électrique EeˊlecEélec, avec une perte sous forme d'énergie thermique EthEth.

Highlight : Le transformateur est le dernier maillon de la chaîne, ajustant les caractéristiques de l'énergie électrique pour sa distribution sur le réseau.

Vocabulaire : Le "canal de fuite" est mentionné, il s'agit du conduit par lequel l'eau s'écoule après avoir traversé la turbine.

Le fonctionnement d'un barrage Les schéma des conversions énergétiques d’un barrage et la calcul du rendement de l'installation avec au dépa

Voir

Page 3 : Calcul des rendements des composants

Cette page présente les calculs de rendement pour chaque composant principal d'une centrale hydraulique : la turbine, l'alternateur et le transformateur. Les formules et les étapes de calcul sont détaillées pour chaque élément.

Exemple : Pour la turbine, avec une énergie cinétique initiale de 5 MWh et un rendement de 70%, l'énergie mécanique produite est calculée : Em = 70∗570 * 5 / 100 = 3,5 MWh.

Définition : Le rendement est le rapport entre l'énergie utile produite et l'énergie fournie à un système, exprimé en pourcentage.

Highlight : Les calculs montrent comment l'énergie se transforme et diminue à chaque étape du processus, illustrant l'importance de l'efficacité de chaque composant.

Le fonctionnement d'un barrage Les schéma des conversions énergétiques d’un barrage et la calcul du rendement de l'installation avec au dépa

Voir

Page 4 : Calcul du rendement total

Cette dernière page conclut l'analyse en calculant le rendement total de la centrale hydroélectrique. Elle montre comment combiner les rendements individuels de chaque composant pour obtenir l'efficacité globale du système.

Formule : Le rendement total est calculé en multipliant les rendements de la turbine, de l'alternateur et du transformateur : rtotal = rturbine * ralternateur * rtransformateur

Exemple : Avec les valeurs données 7070% pour la turbine, 98% pour l'alternateur, 99% pour le transformateur, le rendement total est calculé : r = 0,70 * 0,98 * 0,99 * 100 = 68%

Highlight : Ce calcul final démontre que malgré des rendements élevés pour chaque composant, le rendement global d'une centrale hydroélectrique est significativement inférieur, soulignant l'importance de l'optimisation de chaque étape du processus.

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

21 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 17 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Matières

Ens. Scient.



Ens. Scient.

•

762

•

7 oct. 2022

•

4 pages

Fonctionnement d'un Barrage Hydroélectrique PDF: Schéma Simple et Calcul de Rendement

user profile picture

Marie

@mariieee

Le barrage hydroélectrique est un système complexe de production d'électricité utilisant l'énergie de l'eau. Ce document explique en détail le fonctionnement d'un barrage hydroélectrique, ses composants principaux et le calcul de son rendement énergétique.

Points clés :

  • Description des... Affiche plus

Le fonctionnement d'un barrage Les schéma des conversions énergétiques d’un barrage et la calcul du rendement de l'installation avec au dépa

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

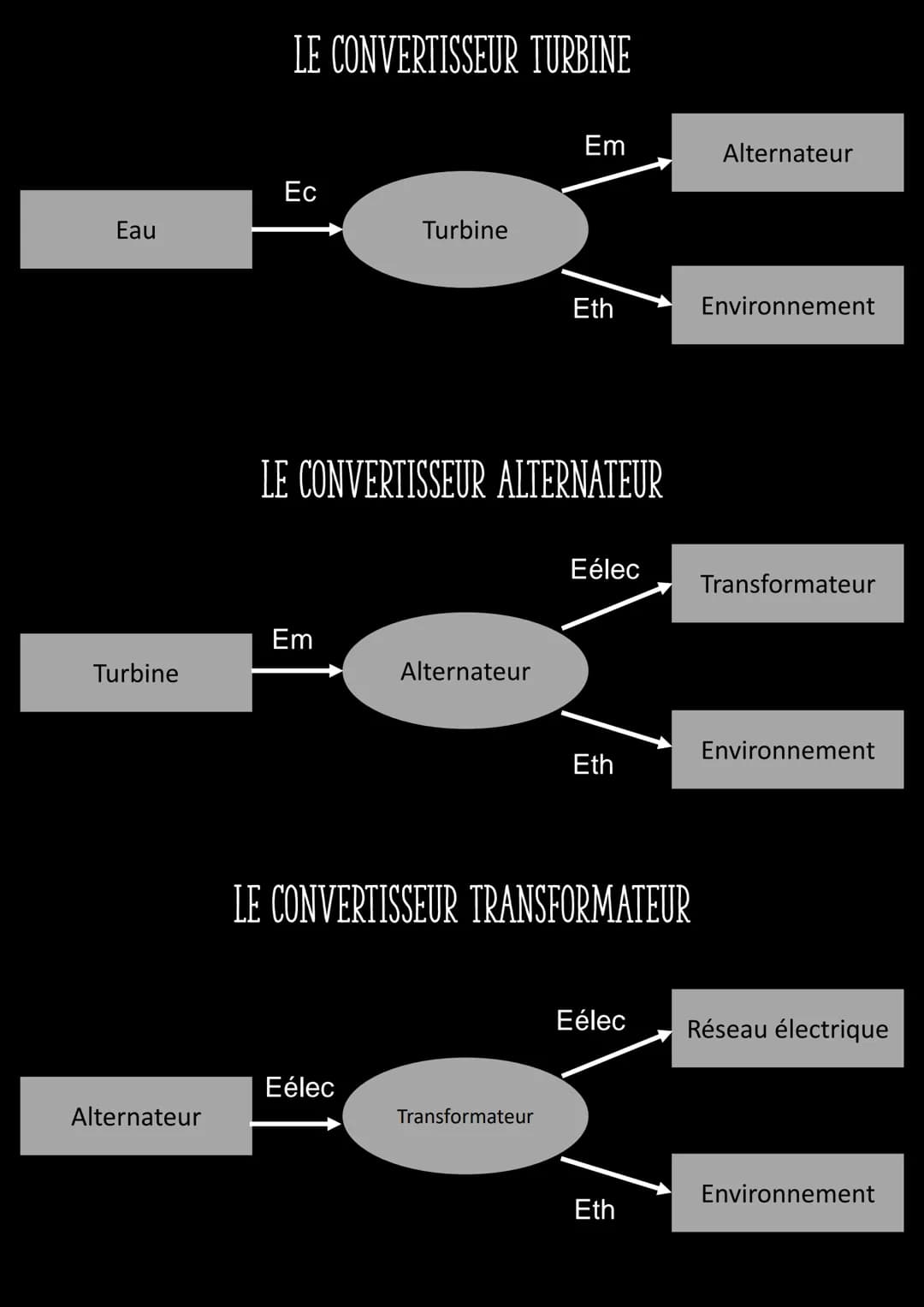

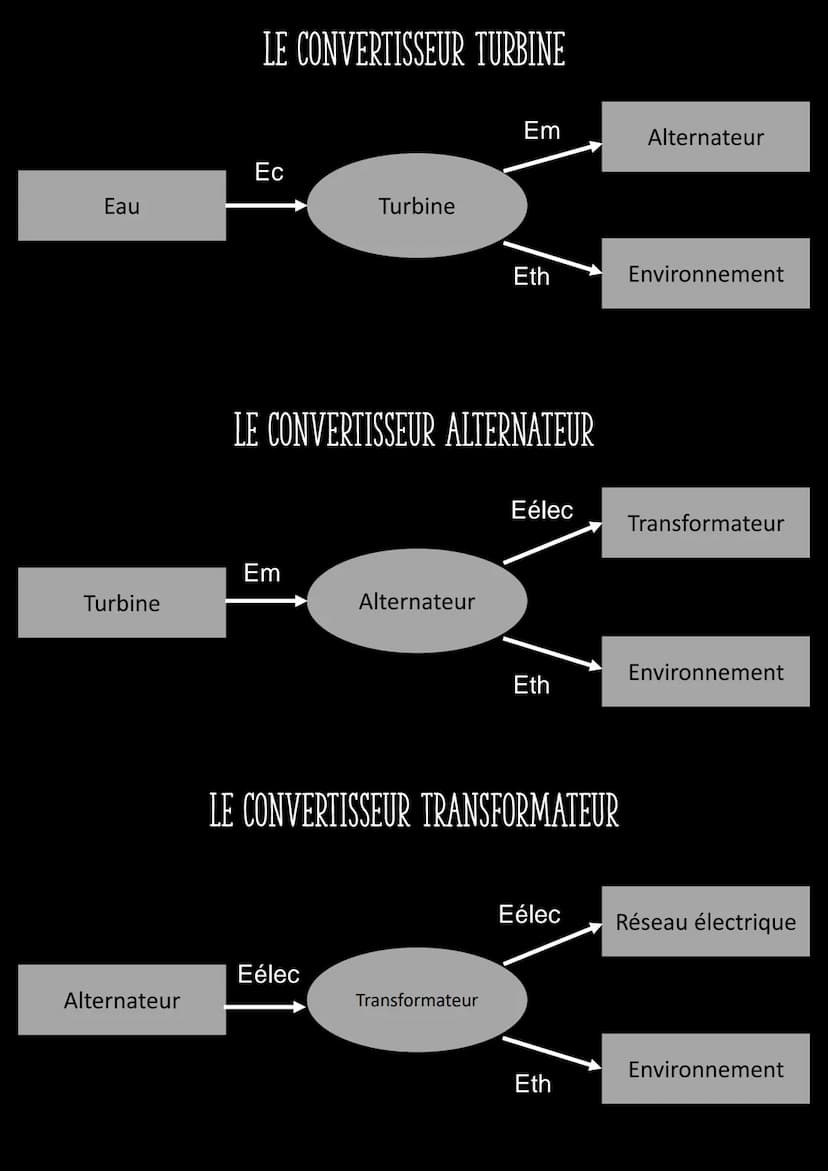

Page 2 : Convertisseurs d'énergie dans une centrale hydroélectrique

Cette page détaille les trois principaux convertisseurs d'énergie dans une centrale hydroélectrique : la turbine, l'alternateur et le transformateur. Chaque convertisseur est représenté par un schéma simple montrant les entrées et sorties d'énergie.

Exemple : La turbine convertit l'énergie cinétique EcEc de l'eau en énergie mécanique EmEm. L'alternateur transforme ensuite cette énergie mécanique en énergie électrique EeˊlecEélec, avec une perte sous forme d'énergie thermique EthEth.

Highlight : Le transformateur est le dernier maillon de la chaîne, ajustant les caractéristiques de l'énergie électrique pour sa distribution sur le réseau.

Vocabulaire : Le "canal de fuite" est mentionné, il s'agit du conduit par lequel l'eau s'écoule après avoir traversé la turbine.

Le fonctionnement d'un barrage Les schéma des conversions énergétiques d’un barrage et la calcul du rendement de l'installation avec au dépa

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

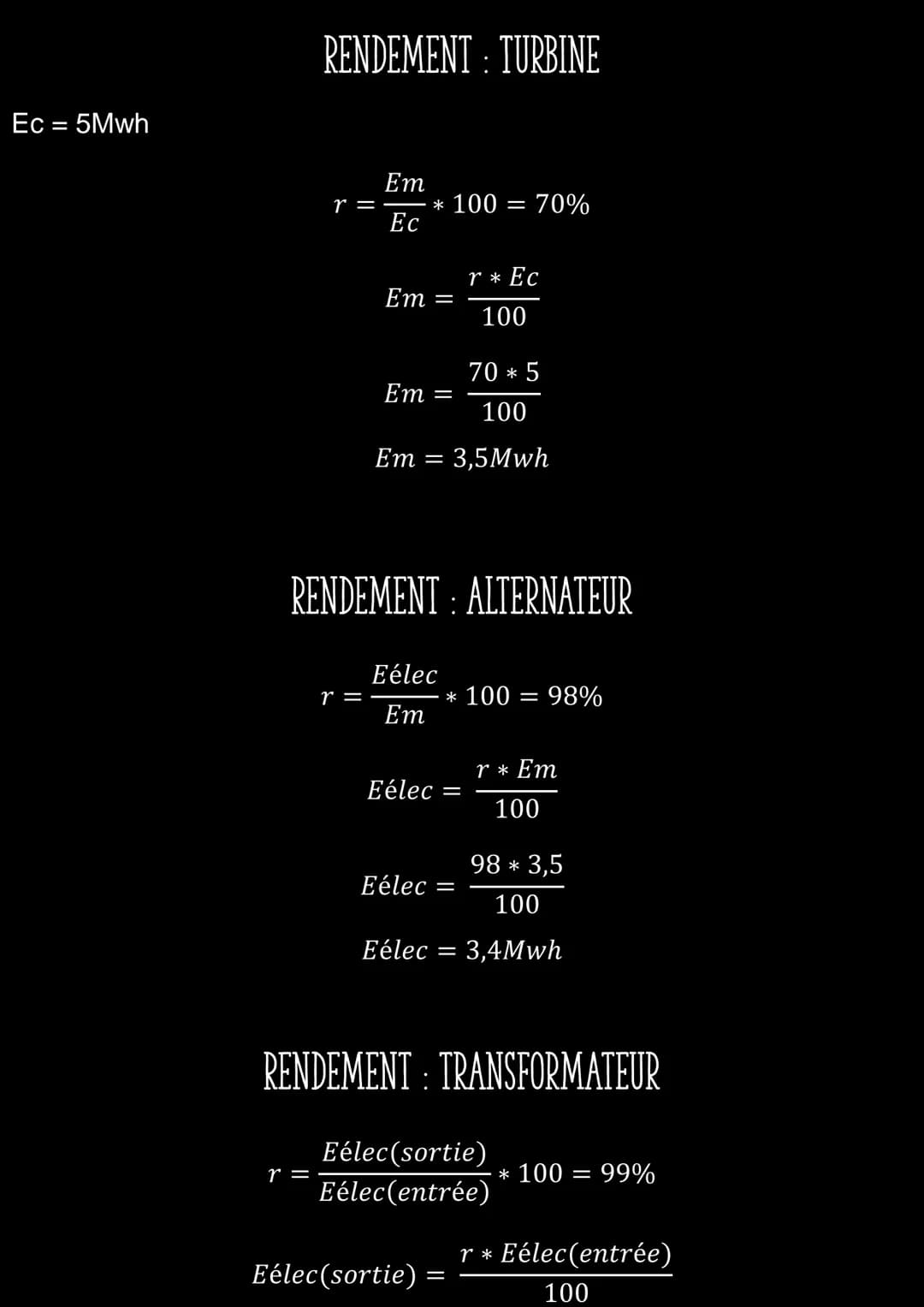

Page 3 : Calcul des rendements des composants

Cette page présente les calculs de rendement pour chaque composant principal d'une centrale hydraulique : la turbine, l'alternateur et le transformateur. Les formules et les étapes de calcul sont détaillées pour chaque élément.

Exemple : Pour la turbine, avec une énergie cinétique initiale de 5 MWh et un rendement de 70%, l'énergie mécanique produite est calculée : Em = 70∗570 * 5 / 100 = 3,5 MWh.

Définition : Le rendement est le rapport entre l'énergie utile produite et l'énergie fournie à un système, exprimé en pourcentage.

Highlight : Les calculs montrent comment l'énergie se transforme et diminue à chaque étape du processus, illustrant l'importance de l'efficacité de chaque composant.

Le fonctionnement d'un barrage Les schéma des conversions énergétiques d’un barrage et la calcul du rendement de l'installation avec au dépa

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

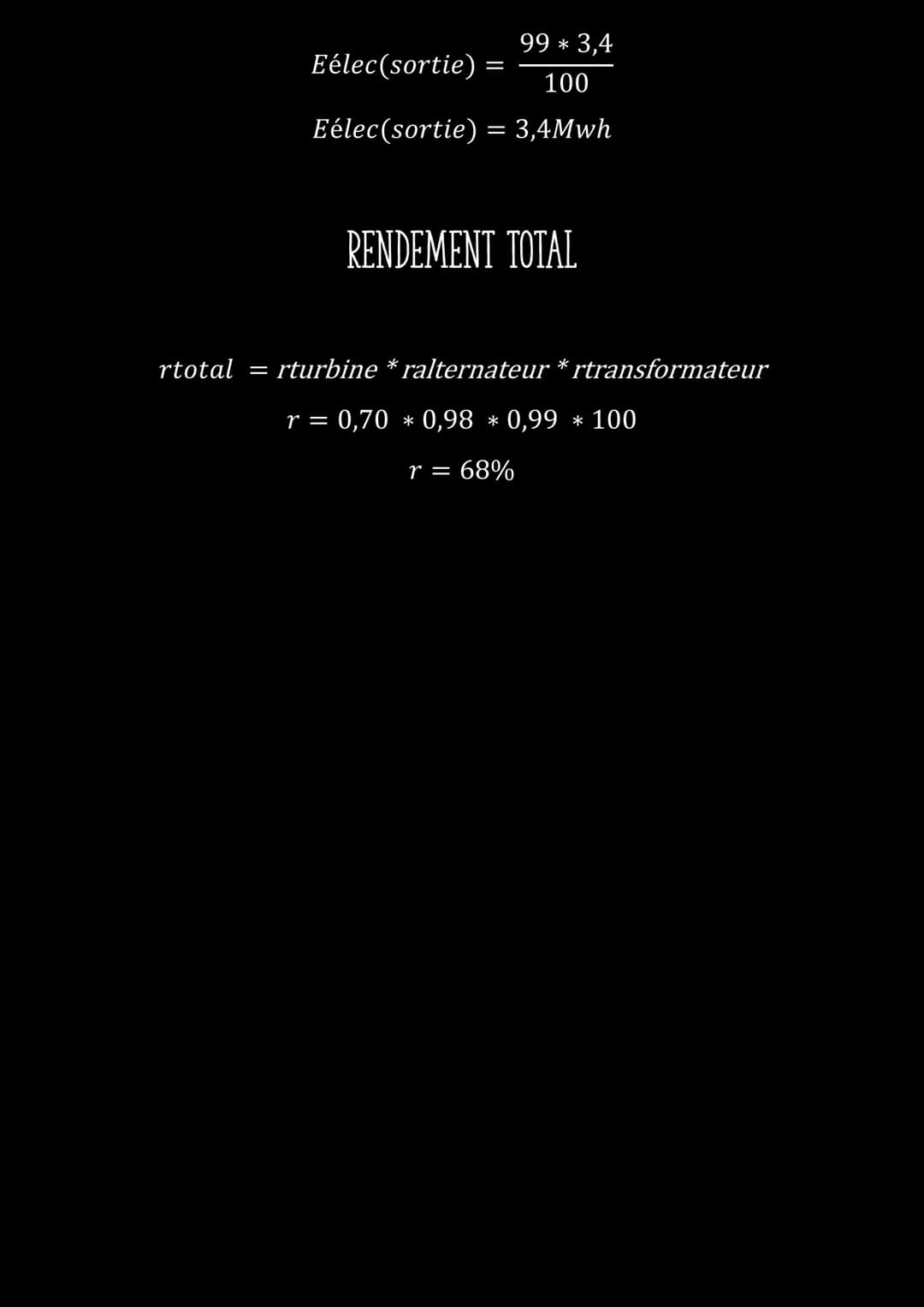

Page 4 : Calcul du rendement total

Cette dernière page conclut l'analyse en calculant le rendement total de la centrale hydroélectrique. Elle montre comment combiner les rendements individuels de chaque composant pour obtenir l'efficacité globale du système.

Formule : Le rendement total est calculé en multipliant les rendements de la turbine, de l'alternateur et du transformateur : rtotal = rturbine * ralternateur * rtransformateur

Exemple : Avec les valeurs données 7070% pour la turbine, 98% pour l'alternateur, 99% pour le transformateur, le rendement total est calculé : r = 0,70 * 0,98 * 0,99 * 100 = 68%

Highlight : Ce calcul final démontre que malgré des rendements élevés pour chaque composant, le rendement global d'une centrale hydroélectrique est significativement inférieur, soulignant l'importance de l'optimisation de chaque étape du processus.

Le fonctionnement d'un barrage Les schéma des conversions énergétiques d’un barrage et la calcul du rendement de l'installation avec au dépa

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

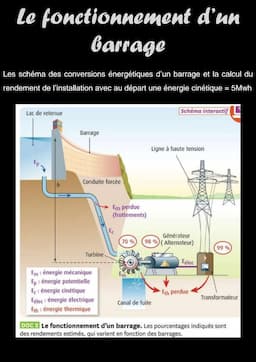

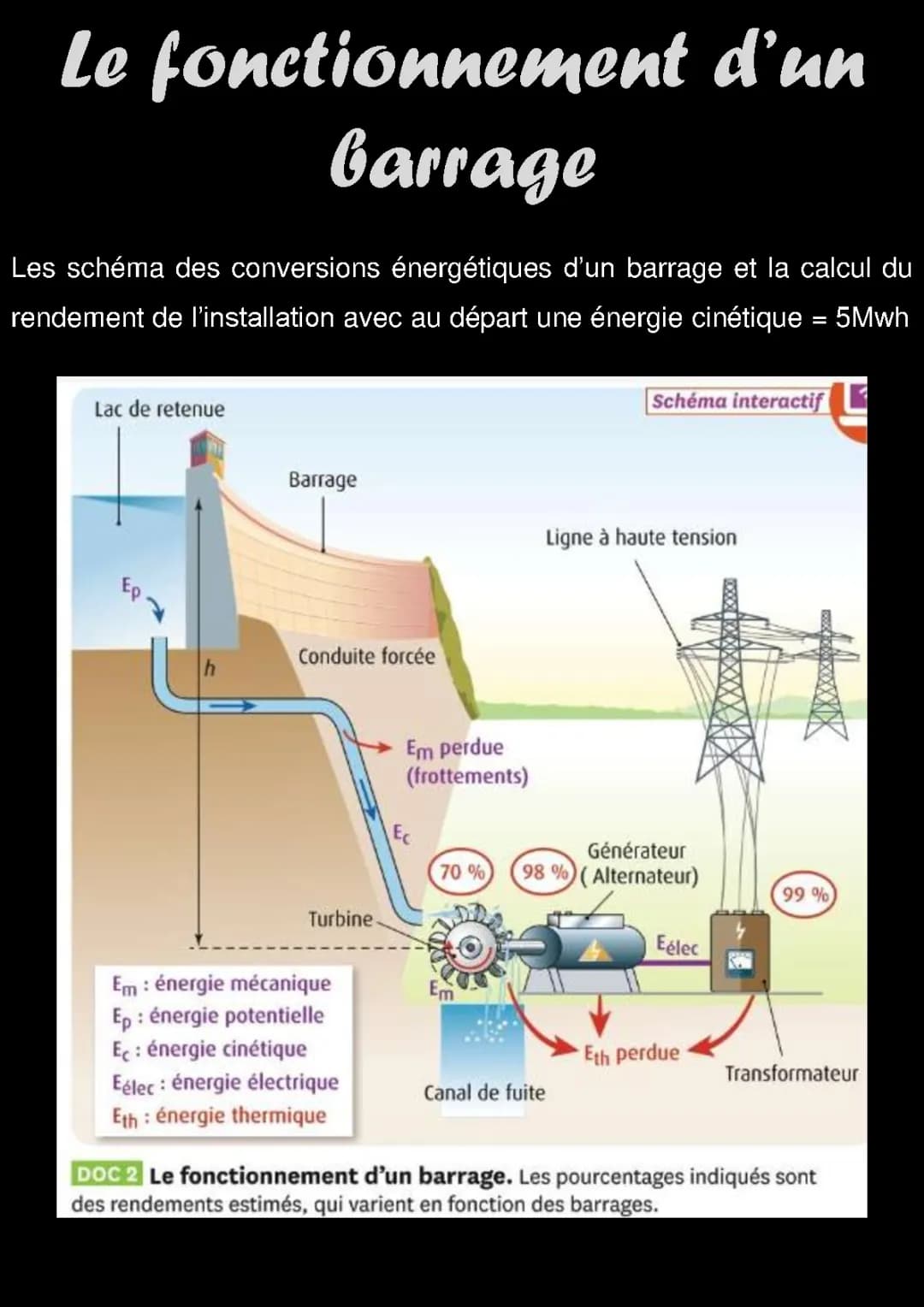

Page 1 : Schéma général d'un barrage hydroélectrique

Cette page présente un schéma de centrale hydroélectrique détaillant les différentes étapes de conversion d'énergie dans un barrage. On y voit les principaux éléments d'une centrale hydraulique : le lac de retenue, le barrage, la conduite forcée, la turbine, le générateur, le transformateur et la ligne à haute tension.

Vocabulaire : Les différentes formes d'énergie sont indiquées : énergie mécanique EmEm, énergie potentielle EpEp, énergie cinétique EcEc, énergie électrique EeˊlecEélec et énergie thermique EthEth.

Highlight : Le schéma montre les rendements estimés pour chaque étape de conversion, qui varient selon les installations. Par exemple, la turbine a un rendement de 70%, l'alternateur 98% et le transformateur 99%.

Definition : Le barrage hydroélectrique est une installation qui convertit l'énergie potentielle de l'eau en énergie électrique à travers une série de transformations énergétiques.
