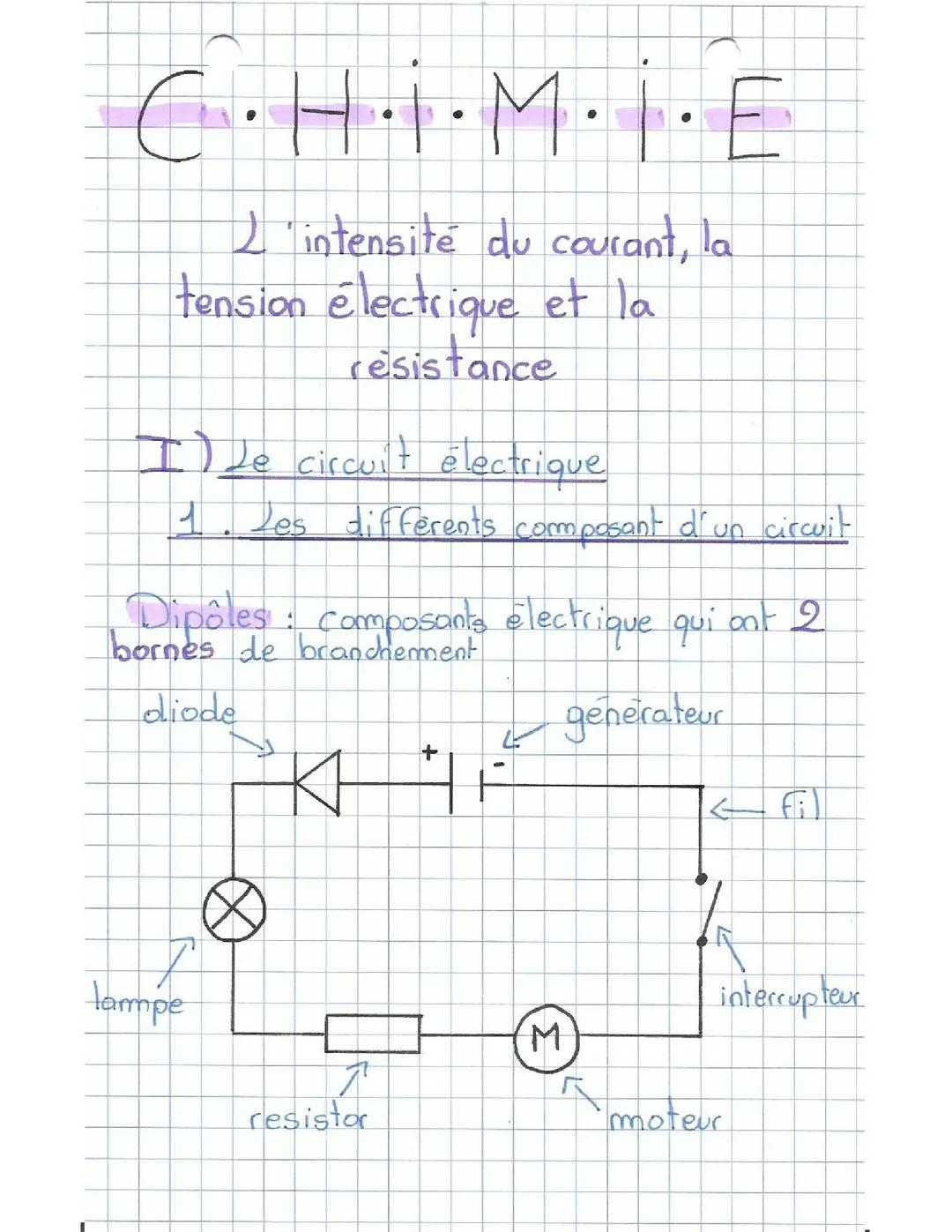

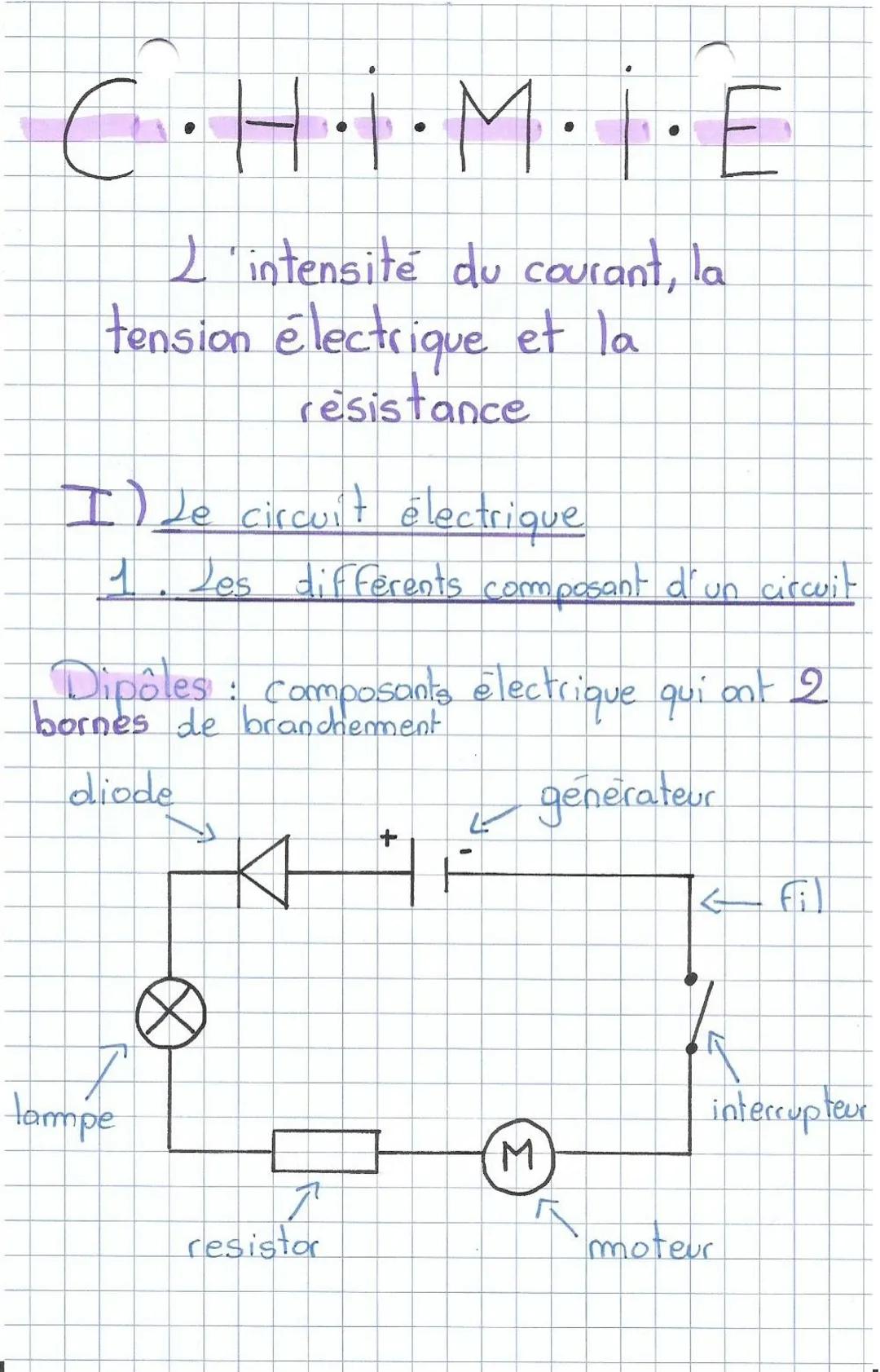

Tous les circuits électriques sont construits avec des dipôles - des composants qui ont exactement 2 bornes de branchement. C'est comme des pièces de Lego électriques !
Les principaux dipôles sont le générateur (pile), la lampe, le moteur, le résistor, la diode, l'interrupteur et les fils de connexion. Chacun a un rôle spécifique dans le circuit.
💡 Astuce : Retiens que "dipôle" = 2 pôles (2 bornes) - c'est logique !
Inscris-toi pour voir le contenu.
C'est gratuit!
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

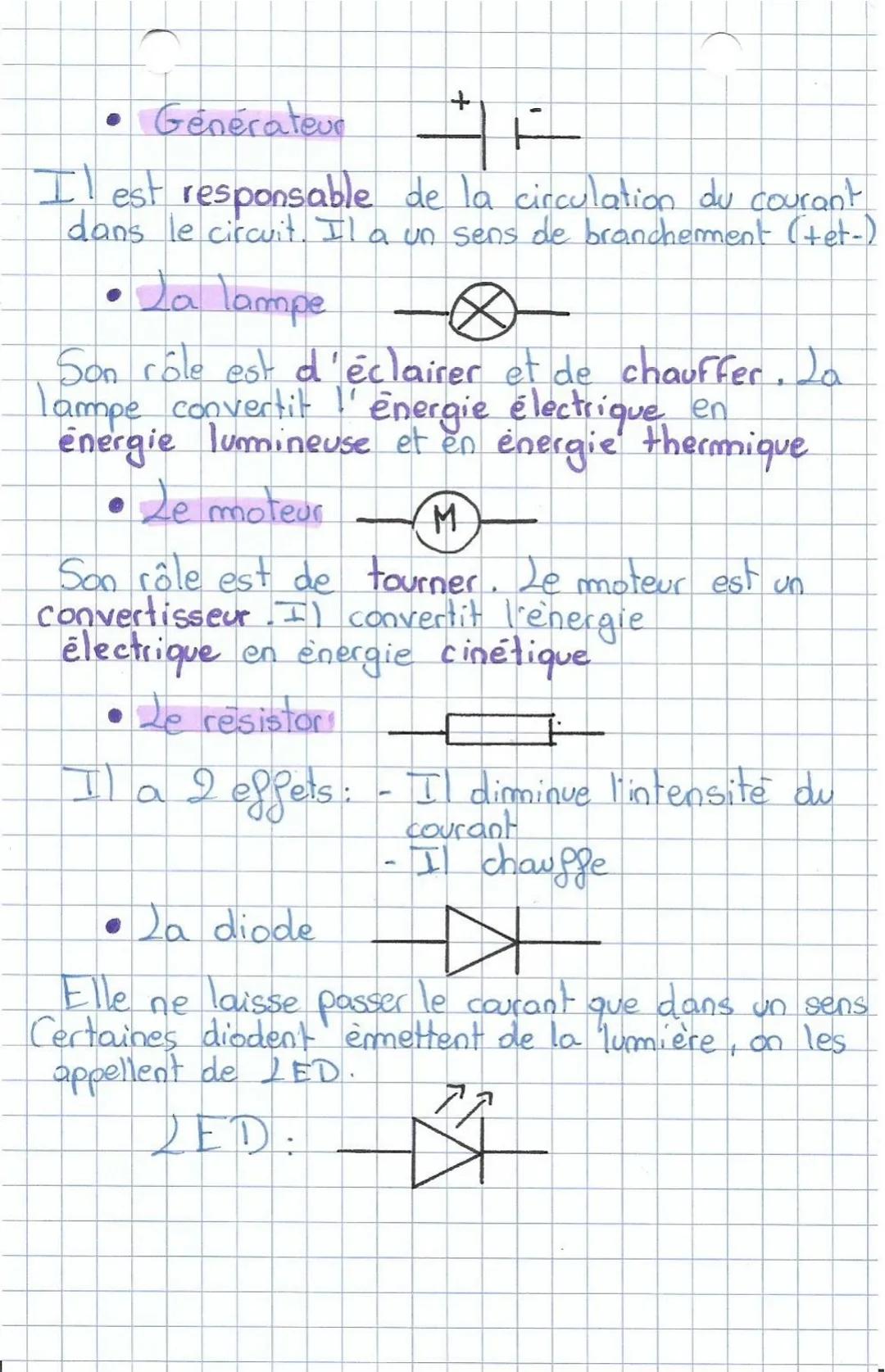

Le générateur fait circuler le courant dans tout le circuit - c'est le moteur de l'électricité ! Attention au sens de branchement avec ses bornes + et -.
La lampe transforme l'électricité en lumière et chaleur, tandis que le moteur la convertit en mouvement. Le résistor ralentit le courant et chauffe au passage.
La diode joue les gardes du corps : elle ne laisse passer le courant que dans un sens. Les LED sont des diodes spéciales qui émettent de la lumière.
⚡ Important : Chaque composant est un convertisseur d'énergie !
Inscris-toi pour voir le contenu.
C'est gratuit!
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

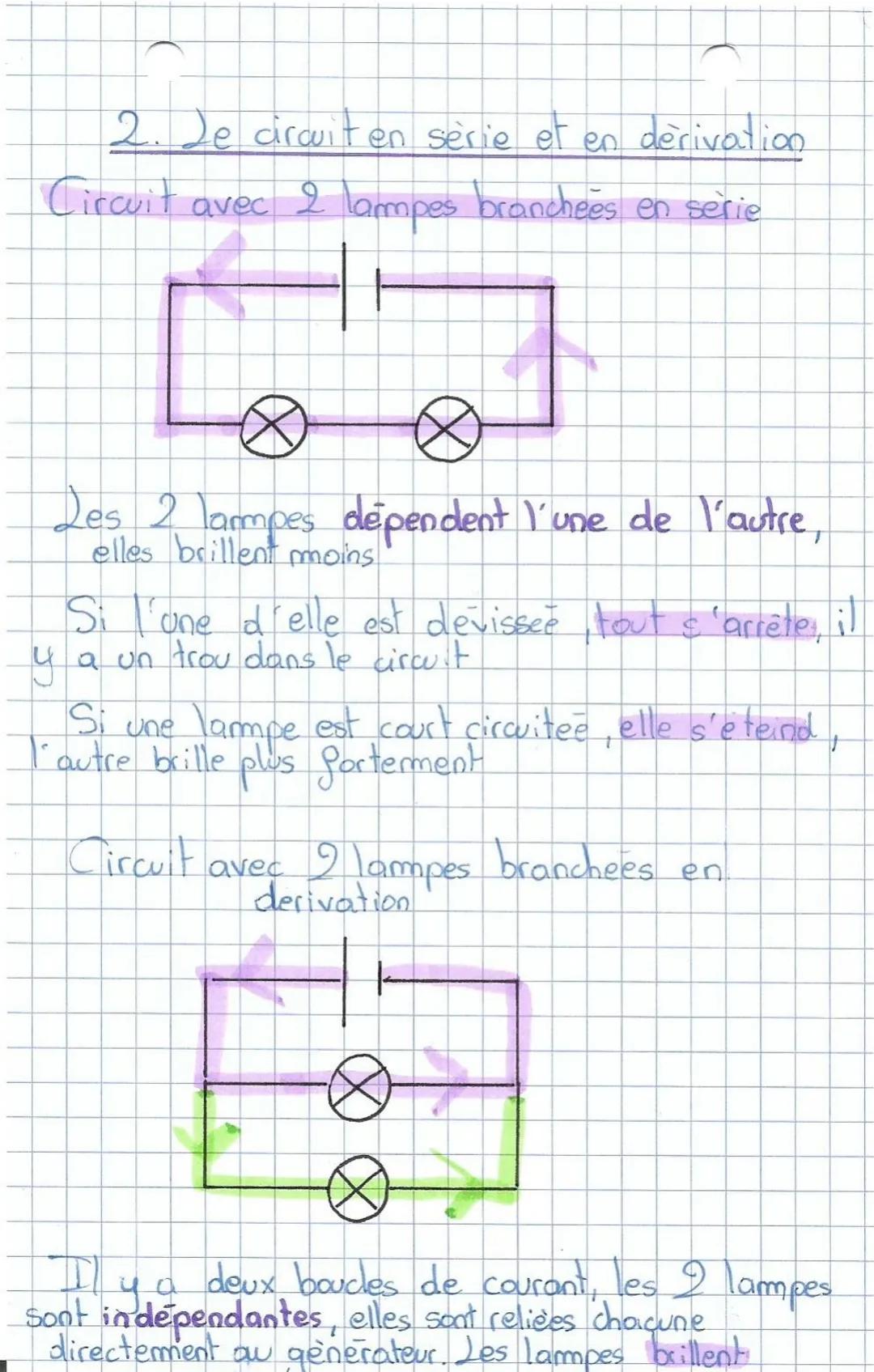

Dans un circuit en série, les lampes sont comme des coureurs qui se tiennent la main : si l'un tombe, tout s'arrête ! Elles brillent moins fort car elles se partagent l'énergie.
Dans un circuit en dérivation, chaque lampe a son propre chemin vers le générateur. Elles sont indépendantes et brillent normalement.
À la maison, tout fonctionne en dérivation - heureusement ! Sinon, si une ampoule grillait, toute la maison serait dans le noir.
🔌 Pratique : Chez toi, remarque que tu peux allumer une lampe sans affecter les autres !
Inscris-toi pour voir le contenu.
C'est gratuit!
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

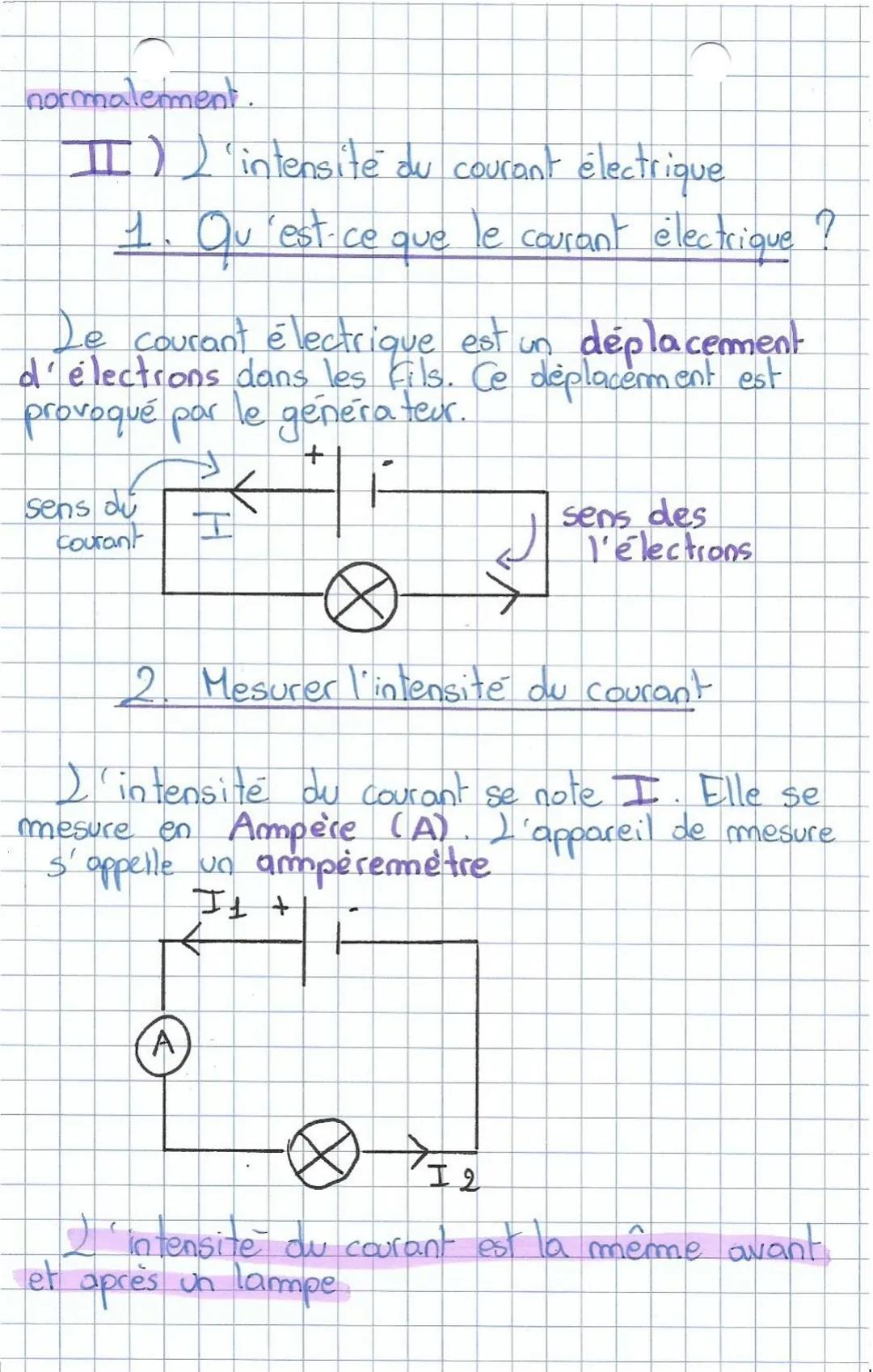

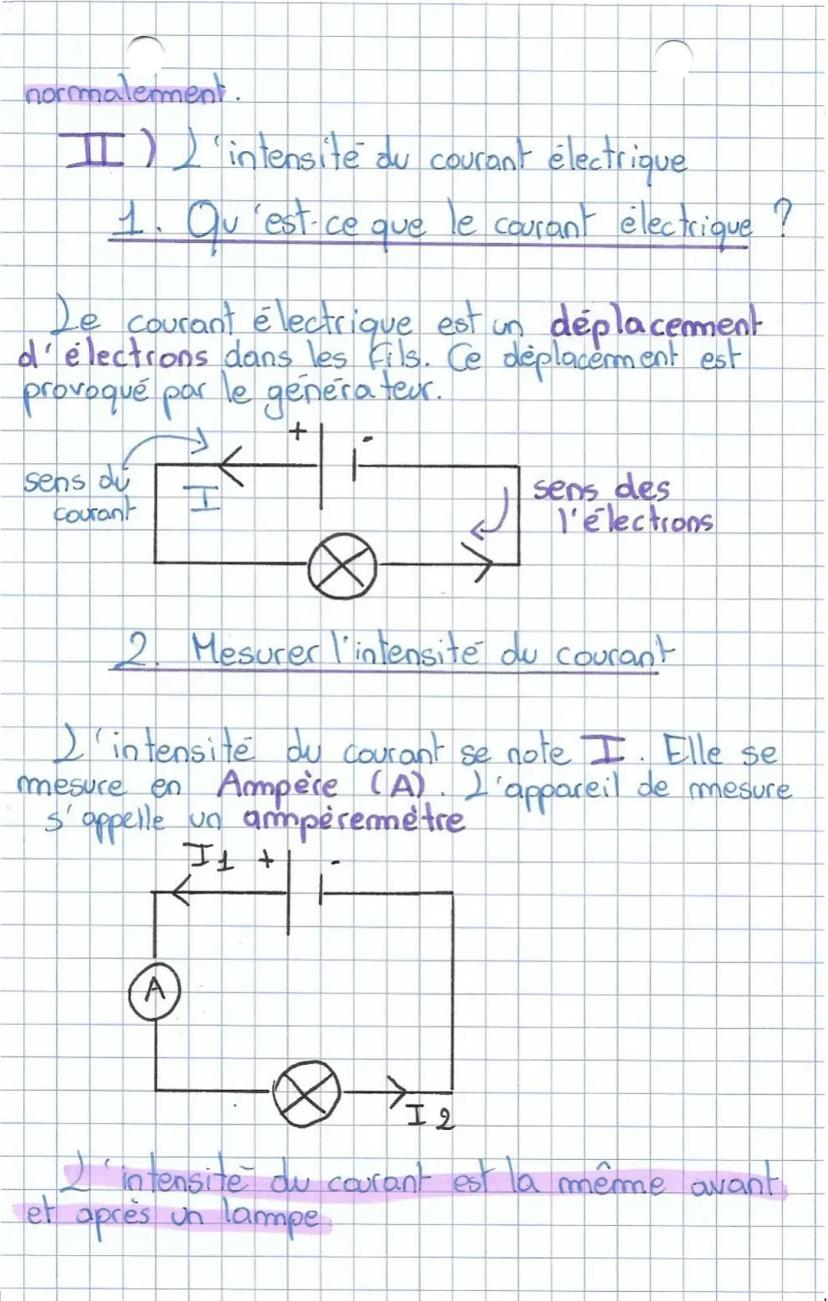

Le courant électrique, c'est un défilé d'électrons qui bougent dans les fils ! Le générateur les pousse comme un chef d'orchestre.
L'intensité du courant se note I et se mesure en Ampères (A) avec un ampèremètre. Plus il y a d'électrons qui passent, plus l'intensité est forte.
Dans un circuit, l'intensité reste la même avant et après chaque composant - rien ne se perd ! C'est comme l'eau dans un tuyau.
🔧 Mesure : L'ampèremètre se branche toujours en série dans le circuit !
Inscris-toi pour voir le contenu.
C'est gratuit!
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

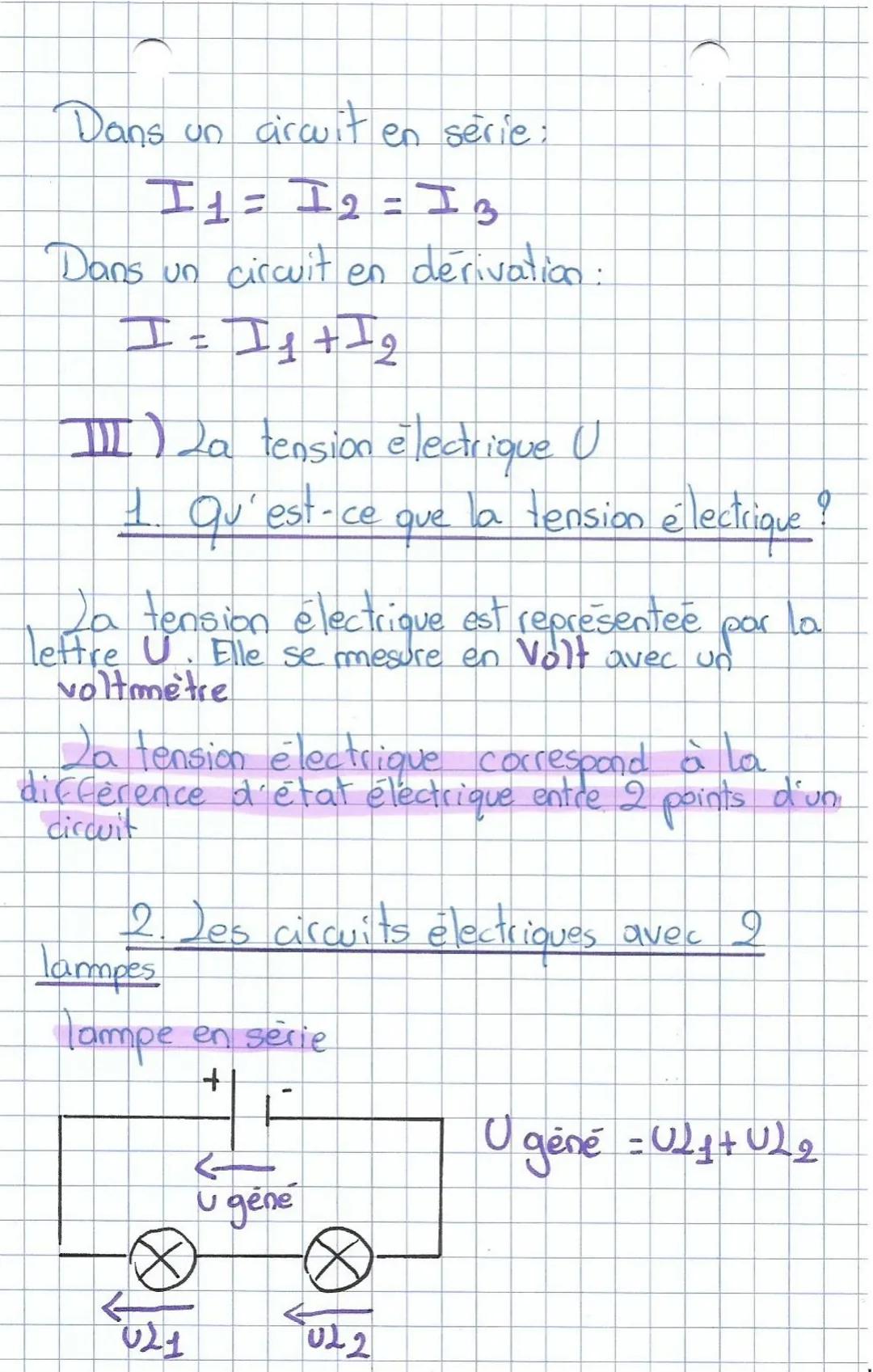

En série : I₁ = I₂ = I₃ (même intensité partout). En dérivation : I = I₁ + I₂ (les intensités s'additionnent).
La tension électrique U se mesure en Volts (V) avec un voltmètre. Elle représente la "pression électrique" entre deux points du circuit.
Pour les tensions en série : U_géné = U₁ + U₂ (elles s'additionnent comme des étages d'escalier).
⚡ Formule clé : En série, les tensions s'additionnent !
Inscris-toi pour voir le contenu.
C'est gratuit!
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

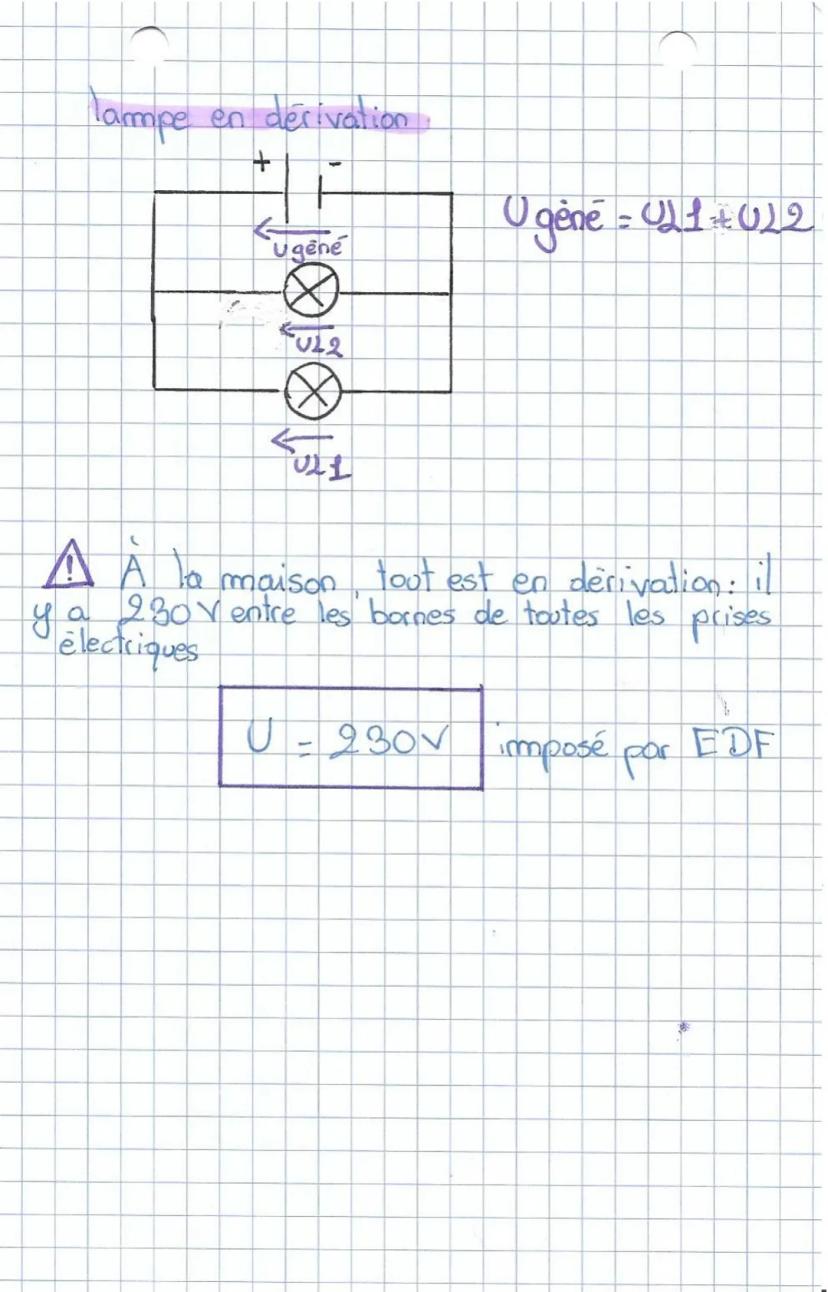

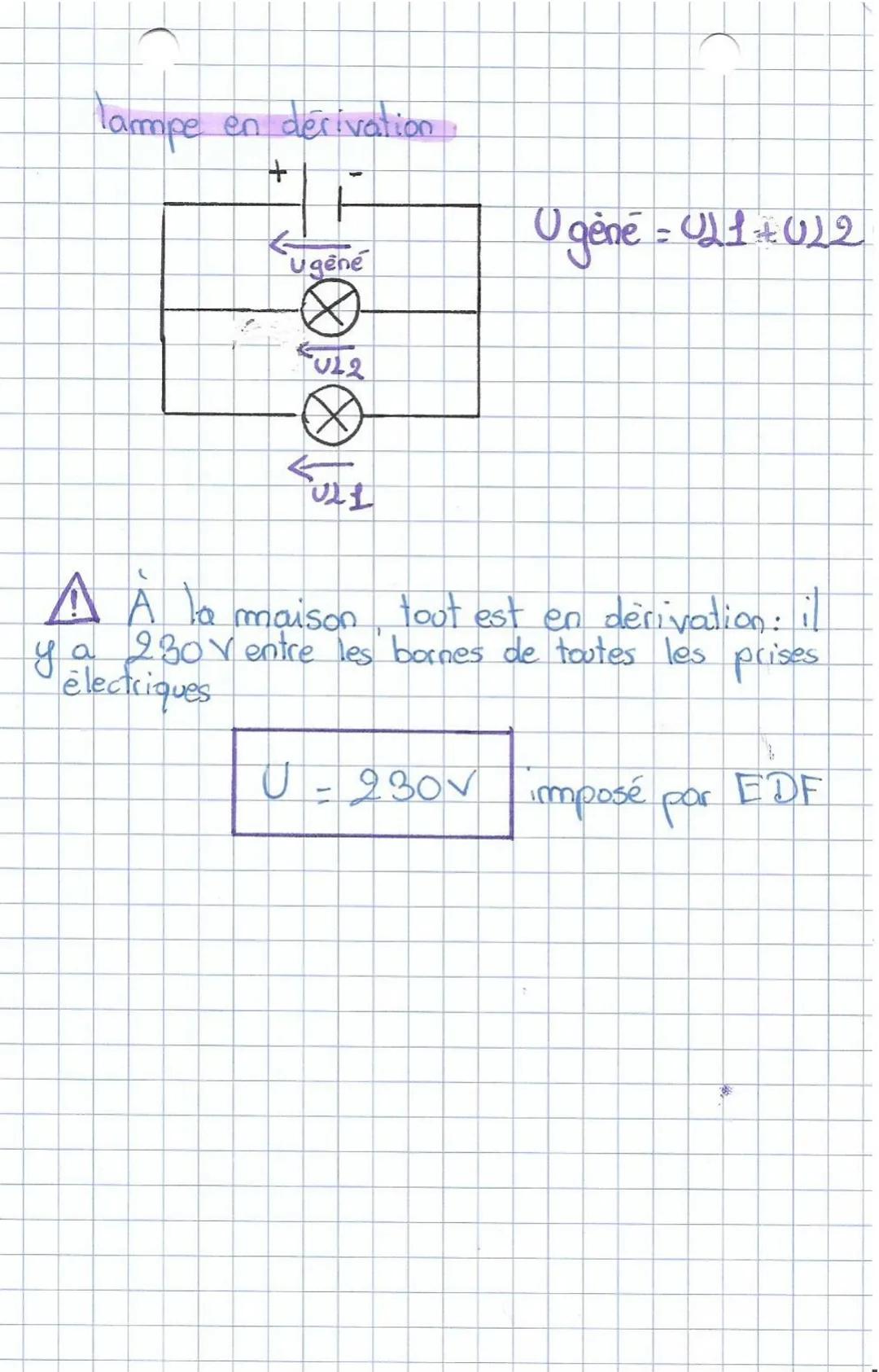

En dérivation, c'est l'inverse : U_géné = U₁ = U₂ ! Toutes les branches ont la même tension que le générateur.
Chez toi, EDF impose 230V à toutes les prises - c'est pour ça que tes appareils fonctionnent partout dans la maison. Tout est branché en dérivation sur le réseau électrique.
Cette organisation permet à chaque appareil de recevoir exactement la tension dont il a besoin pour fonctionner correctement.
🏠 Réel : 230V dans chaque prise de ta maison - merci la dérivation !
