Le schéma : une représentation simplifiée

Cette page présente une annexe sur le schéma, illustrant les différences avec le dessin d'observation SVT. Elle utilise l'exemple d'une représentation schématique d'un bâtiment scolaire pour démontrer les principes clés du schéma.

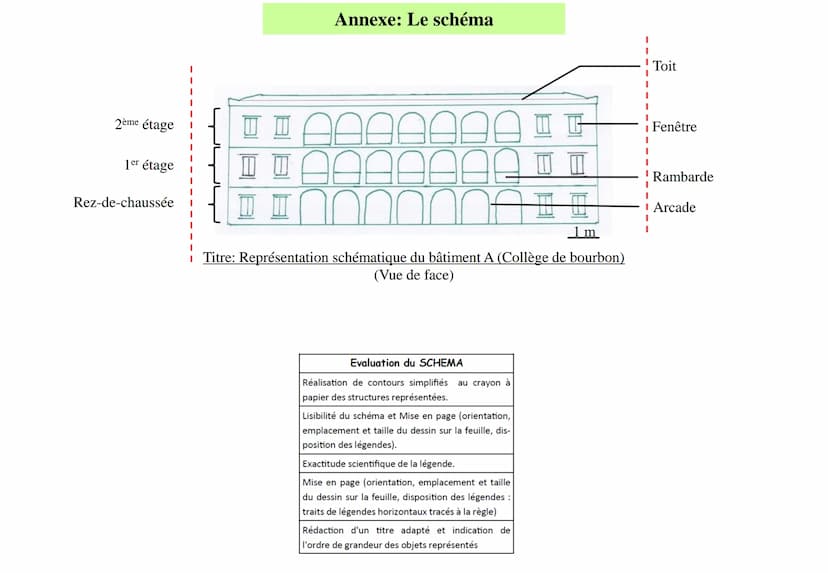

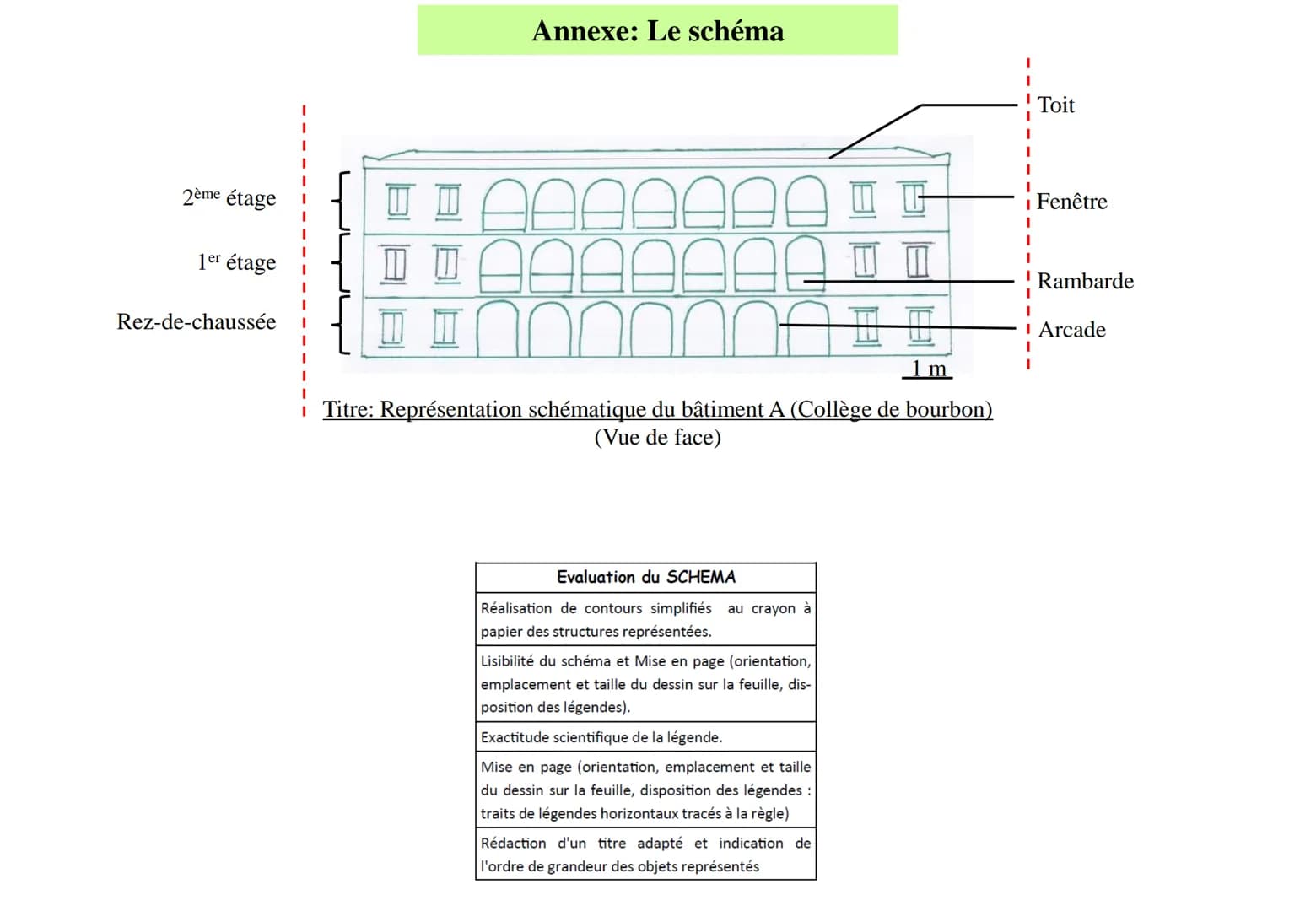

Example: Le schéma présenté montre une vue de face simplifiée du bâtiment A du Collège de Bourbon, incluant le rez-de-chaussée, le premier et le deuxième étage, ainsi que des éléments architecturaux comme le toit, les fenêtres, les rambardes et les arcades.

Contrairement au dessin d'observation au microscope ou à l'œil nu, qui vise à capturer tous les détails, le schéma simplifie intentionnellement la représentation pour mettre en évidence les structures essentielles.

La page inclut également une grille d'évaluation pour les schémas, soulignant les critères importants :

1. Réalisation de contours simplifiés au crayon à papier
2. Lisibilité du schéma et mise en page
3. Exactitude scientifique de la légende
4. Disposition appropriée des légendes avec des traits horizontaux tracés à la règle
5. Rédaction d'un titre adapté et indication de l'ordre de grandeur des objets représentés

Highlight: La principale différence entre un schéma et un dessin d'observation SVT cellule ou autre objet d'étude réside dans le niveau de détail et de simplification. Le schéma vise à communiquer les concepts essentiels de manière claire et épurée.

Cette annexe complète la fiche méthode dessin d'observation SVT collège en offrant une perspective sur une technique de représentation complémentaire, permettant aux élèves de choisir la méthode la plus appropriée selon leurs besoins de communication scientifique.

Représenter une observation

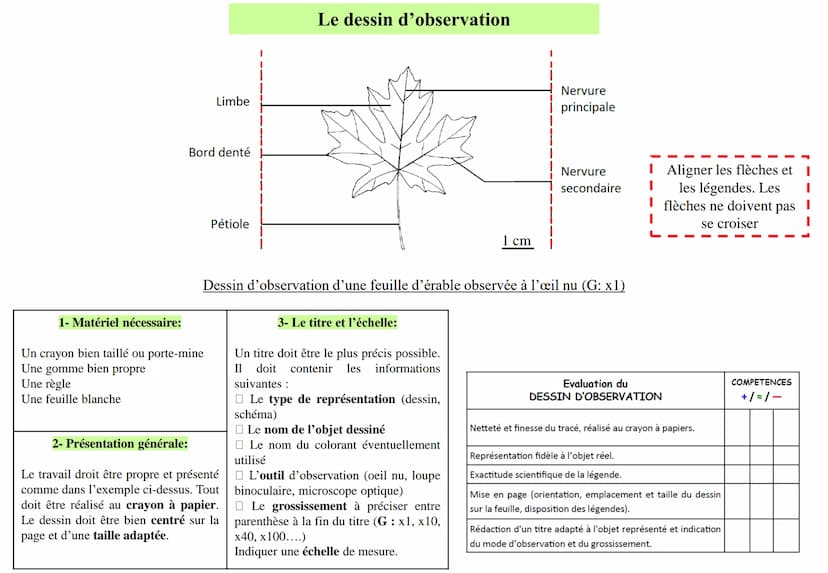

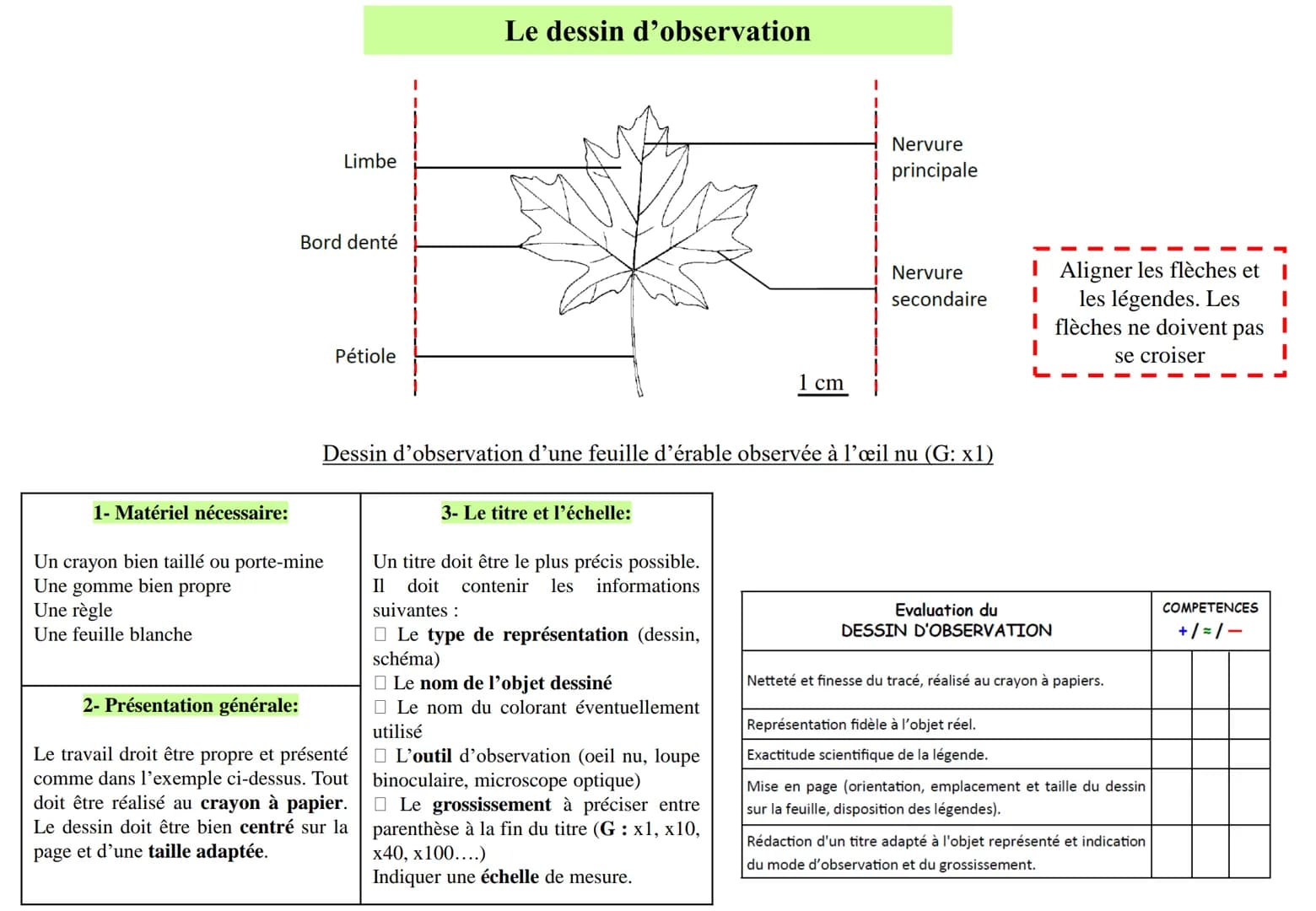

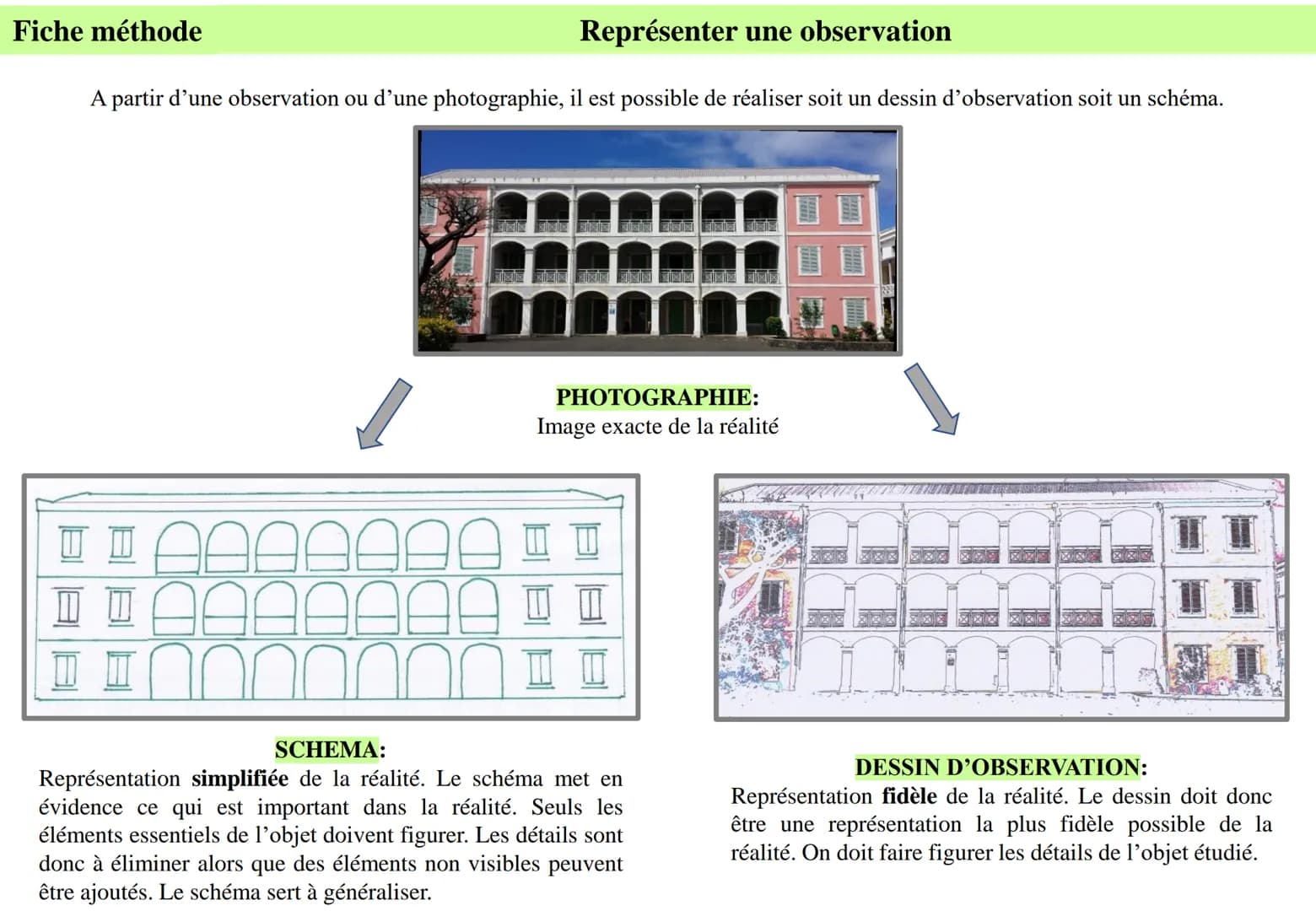

Cette page présente les différentes méthodes pour représenter une observation en sciences, en se concentrant sur le dessin d'observation SVT. Elle explique la différence entre trois types de représentations : la photographie, le schéma et le dessin d'observation.

La photographie est décrite comme une image exacte de la réalité. Le schéma, quant à lui, est présenté comme une représentation simplifiée qui met en évidence les éléments importants tout en éliminant les détails superflus.

Définition: Le dessin d'observation est défini comme une représentation fidèle de la réalité, incluant tous les détails de l'objet étudié.

Highlight: Le dessin d'observation se distingue du schéma par sa fidélité à la réalité observée, sans simplification ni généralisation.

Cette distinction est cruciale pour les élèves apprenant à réaliser des dessins d'observation SVT 6ème ou pour des niveaux plus avancés, car elle permet de comprendre l'objectif spécifique de chaque type de représentation scientifique.
