Modélisation des Actions Mécaniques : Exercices Corrigés pour la Seconde

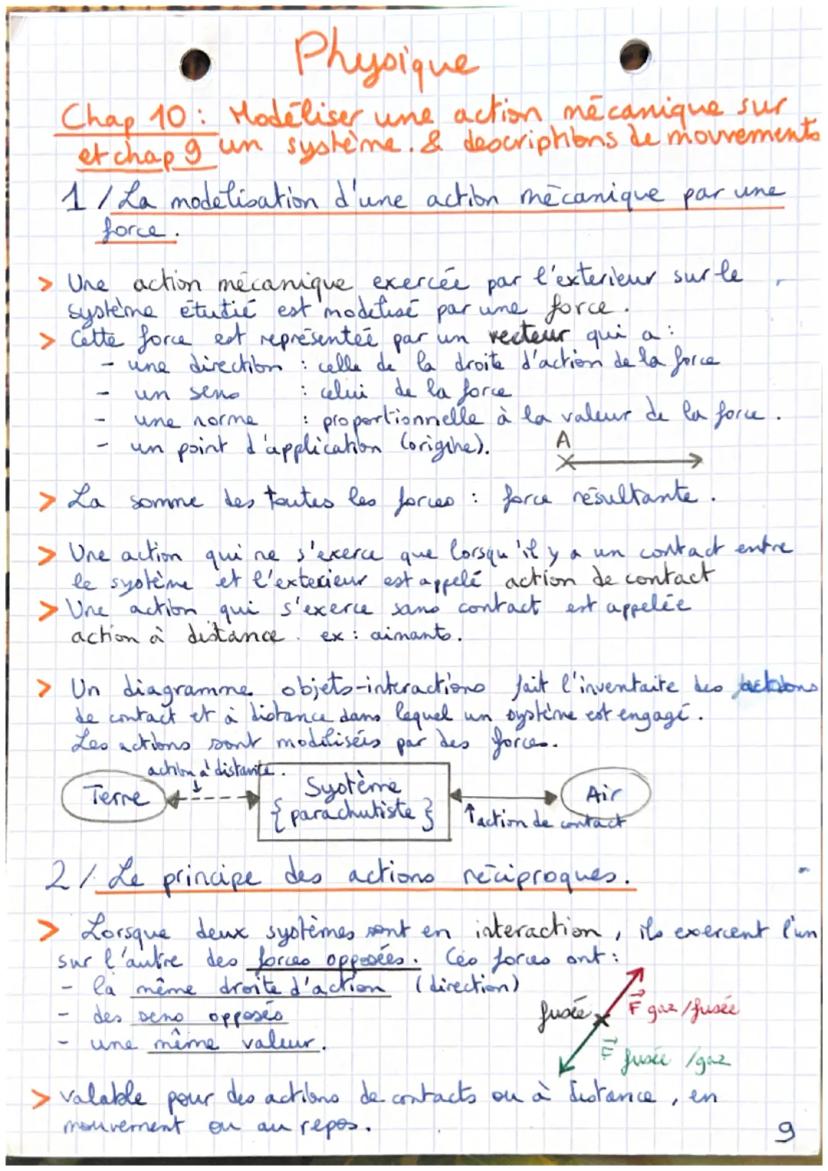

Modélisation des Actions Mécaniques et Principe d'Inertie

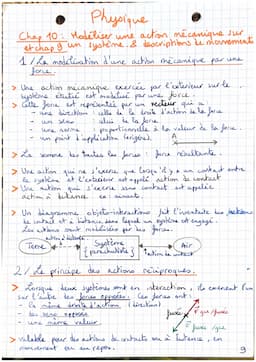

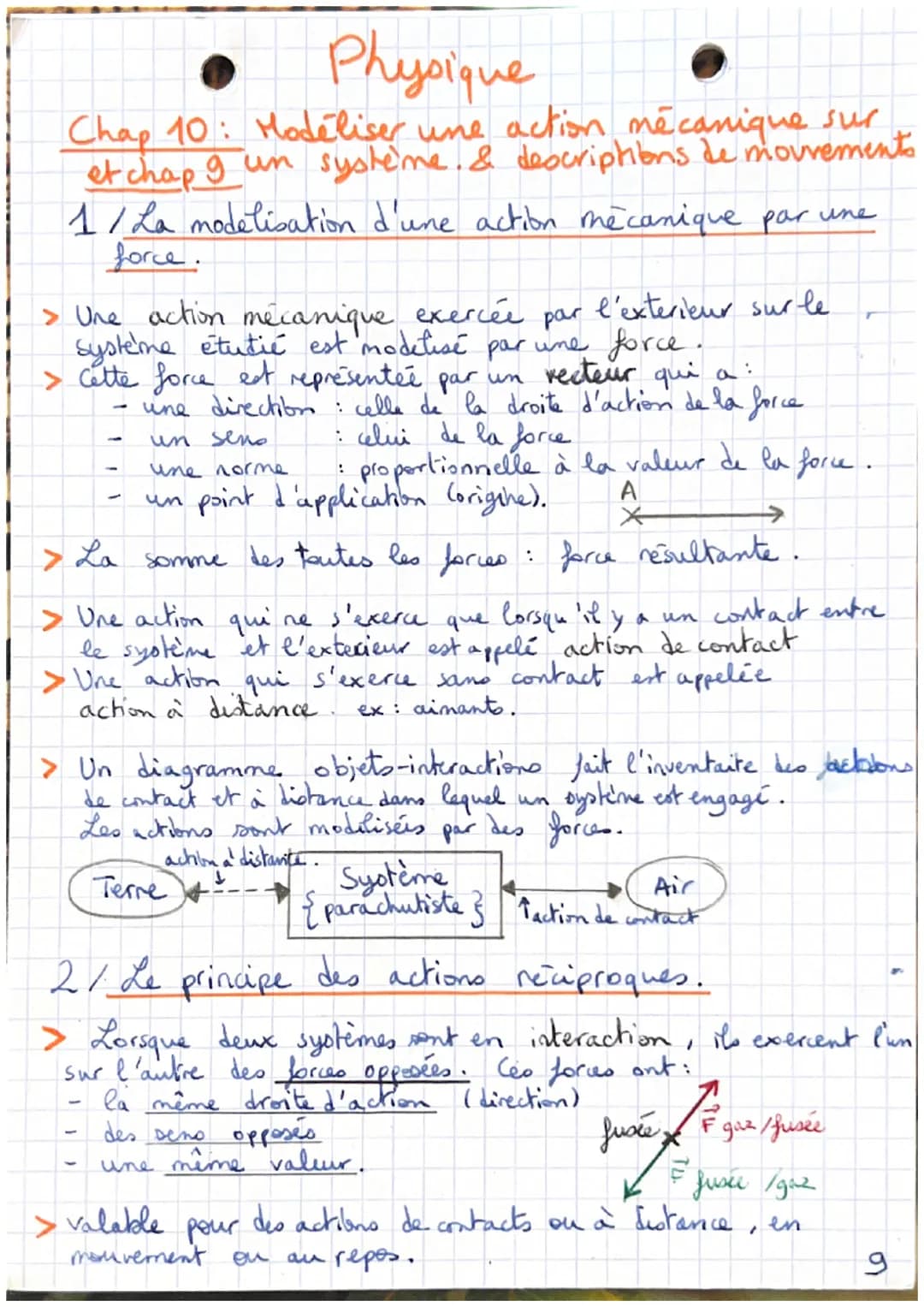

La modélisation des actions mécaniques constitue un concept fondamental en physique. Une action mécanique exercée sur un système est modélisée par une force, caractérisée par plusieurs éléments essentiels.

Définition: Une action mécanique est modélisée par une force notée F qui possède quatre caractéristiques fondamentales : une direction (droite d'action), un sens, une norme (intensité) et un point d'application.

Une force est caractérisée par sa représentation vectorielle. Dans le cadre de la modélisation des forces exercices, on distingue deux types d'actions mécaniques : les actions de contact, qui nécessitent un contact physique entre les systèmes, et les actions à distance, comme le magnétisme.

Exemple: Pour modéliser une action mécanique sur un système seconde, prenons le cas d'un parachutiste. Il subit simultanément l'action à distance de la Terre (force gravitationnelle) et l'action de contact de l'air (force de frottement).

Forces d'Interaction et Principe des Actions Réciproques

Le principe des actions réciproques constitue une loi fondamentale de la mécanique. Le principe des actions réciproques peut se formuler sous la forme suivante : deux systèmes en interaction exercent l'un sur l'autre des forces opposées.

Highlight: L'action réciproque entre deux objets se caractérise par des forces ayant la même direction, des sens opposés et une même valeur, qu'il s'agisse d'actions de contact ou à distance.

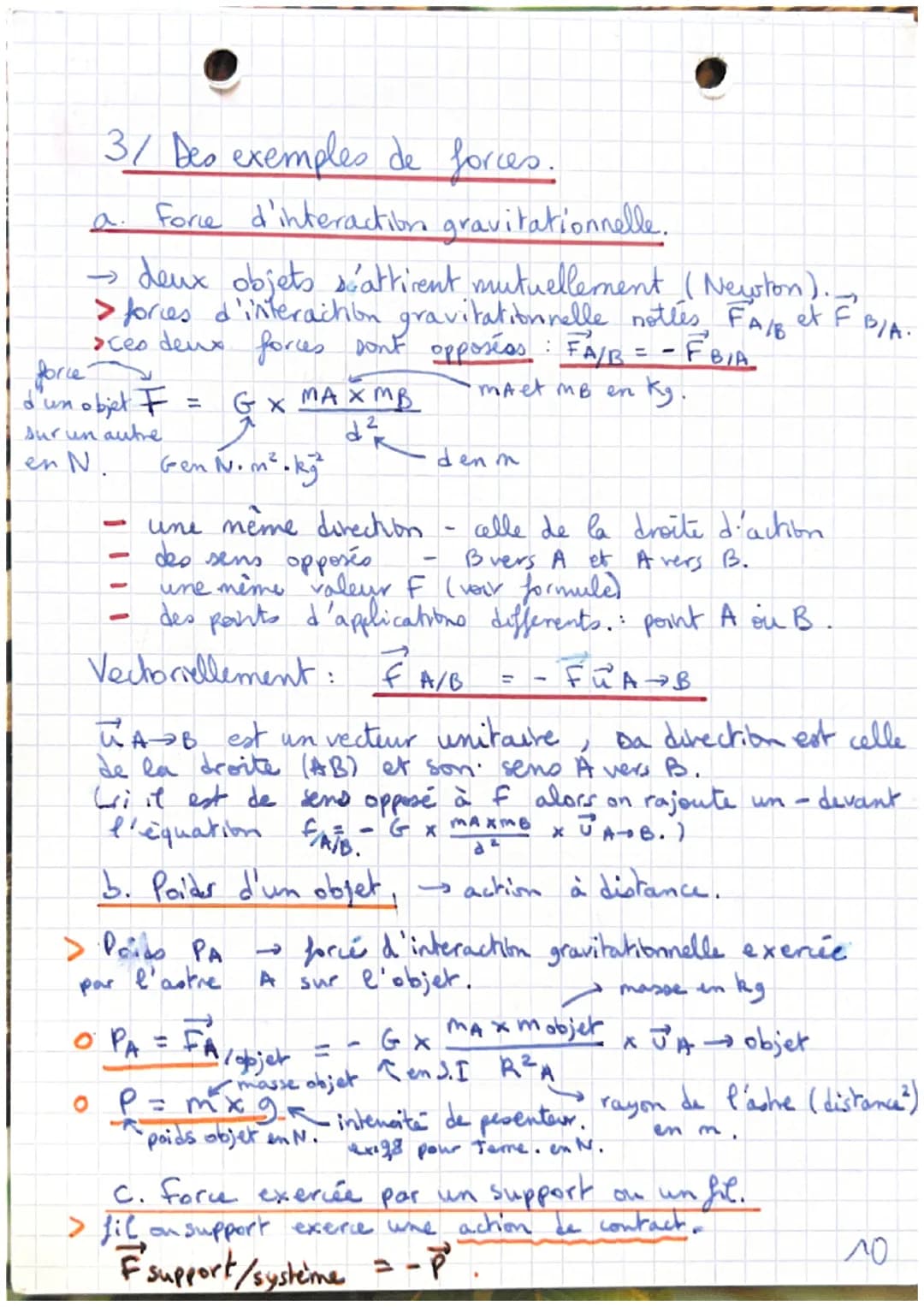

La force d'interaction gravitationnelle formule s'exprime par F = G × (M₁×M₂)/d², où G est la constante gravitationnelle universelle. La force d'attraction gravitationnelle exercée par le soleil sur la terre illustre parfaitement cette interaction.

Vocabulaire: La force gravitationnelle formule unité s'exprime en Newtons (N), tandis que G s'exprime en N·m²/kg².

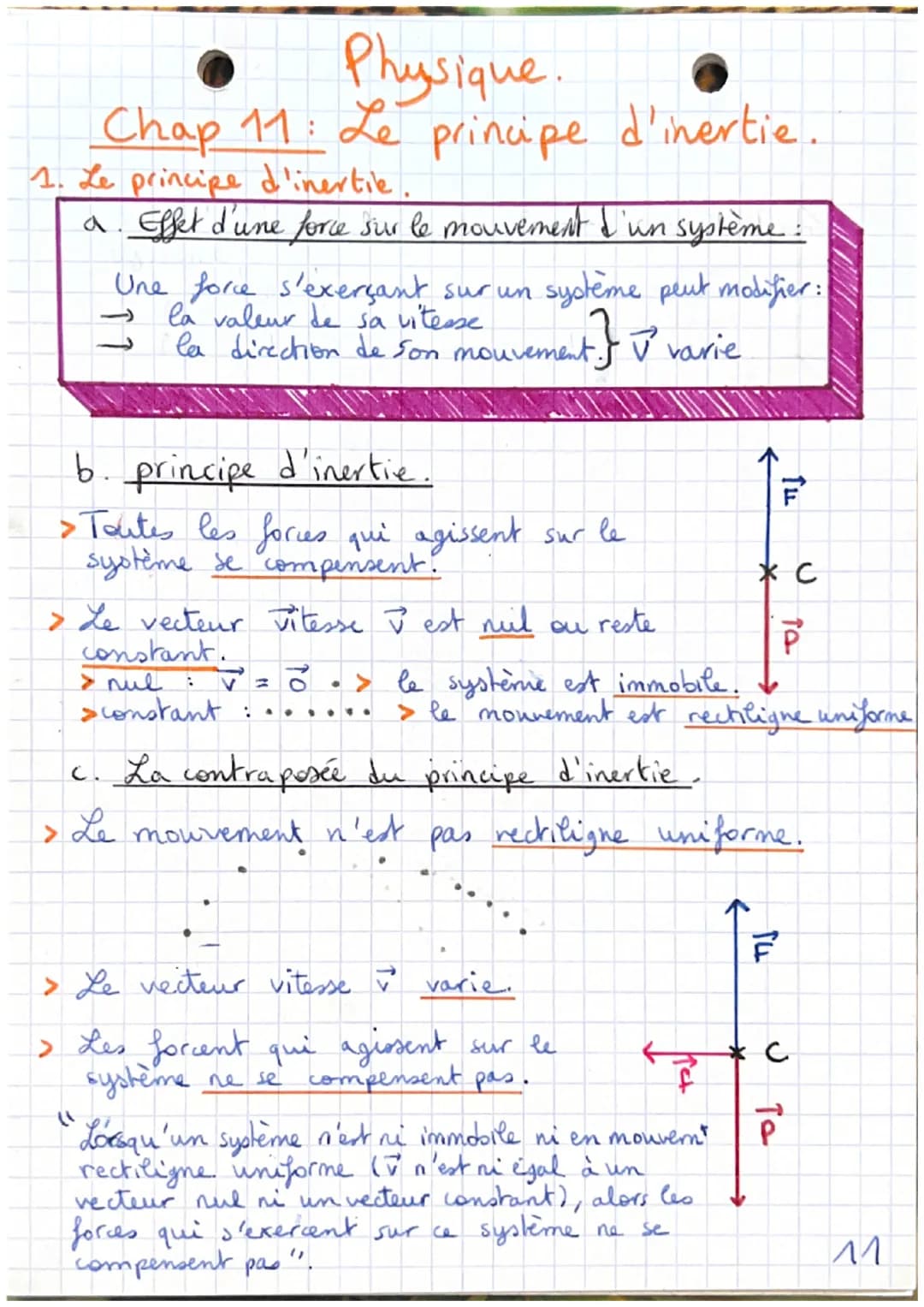

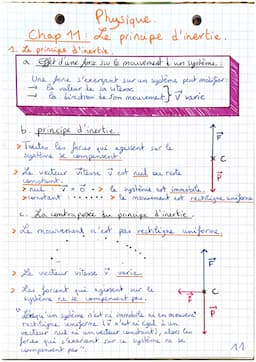

Principe d'Inertie et Mouvement

Le principe d'inertie établit une relation fondamentale entre les forces appliquées à un système et son mouvement. Lorsque toutes les forces se compensent, le système reste soit immobile, soit en mouvement rectiligne uniforme.

Définition: Un système est en équilibre lorsque la somme des forces qui s'exercent sur lui est nulle. Dans ce cas, son vecteur vitesse reste constant (nul ou non nul).

La contraposée du principe d'inertie stipule que si le mouvement n'est pas rectiligne uniforme, alors les forces ne se compensent pas. Cette relation est essentielle pour comprendre les mouvements des objets dans notre environnement.

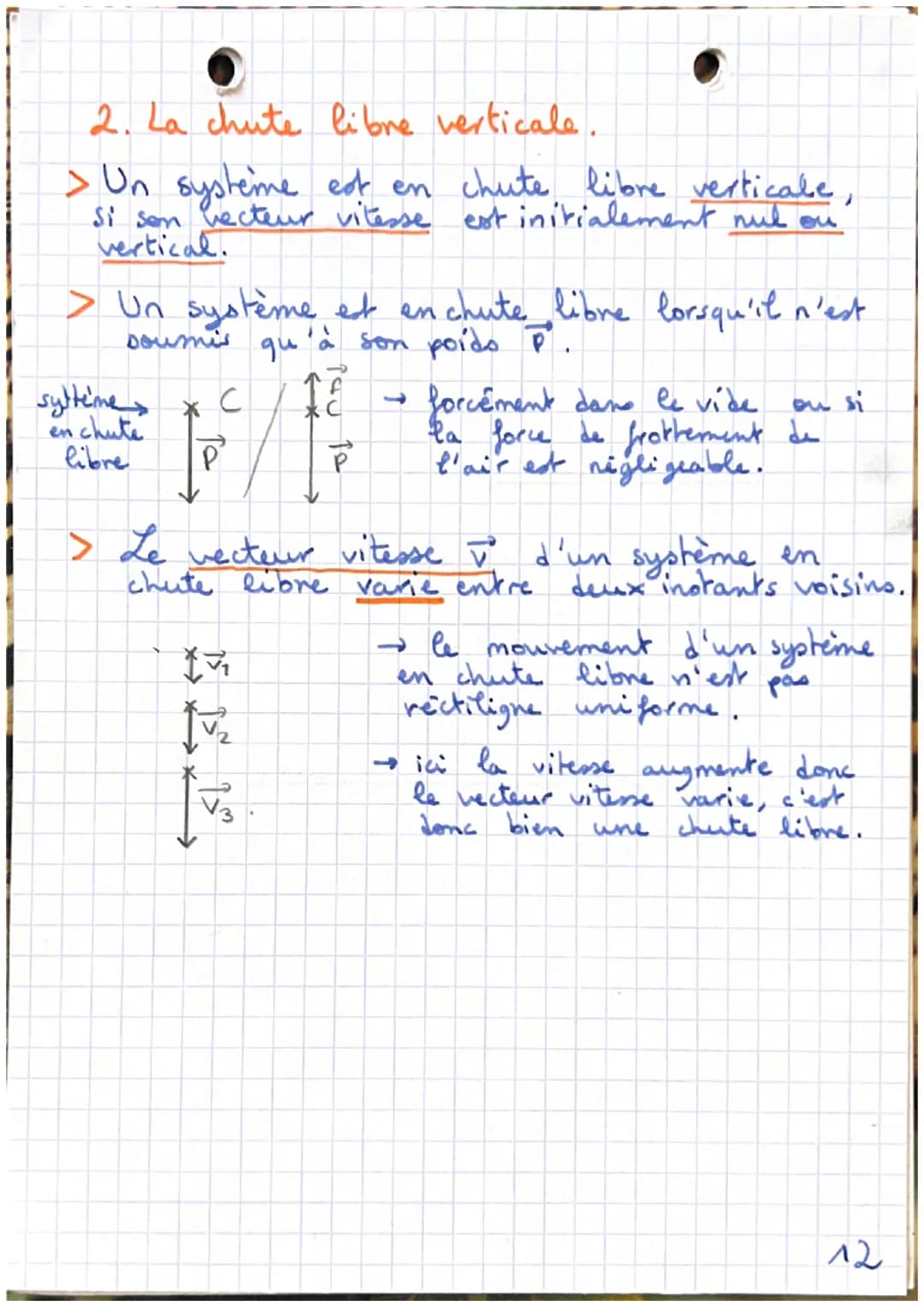

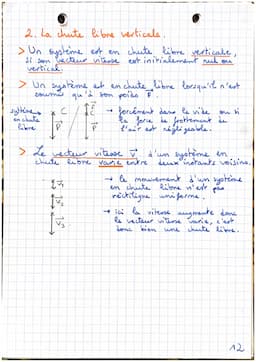

Chute Libre et Applications

La chute libre représente un cas particulier où un système n'est soumis qu'à son poids. Ce phénomène illustre parfaitement l'application du principe d'inertie et des forces gravitationnelles.

Exemple: Dans le cas de la force gravitationnelle terre-lune formule, on observe une parfaite illustration de l'interaction gravitationnelle à grande échelle.

Le mouvement en chute libre se caractérise par une variation continue du vecteur vitesse, démontrant ainsi que les forces ne se compensent pas. Cette situation se produit lorsque les forces de frottement sont négligeables par rapport au poids.

Highlight: La Force d'interaction gravitationnelle seconde joue un rôle crucial dans la compréhension des mouvements célestes et terrestres.

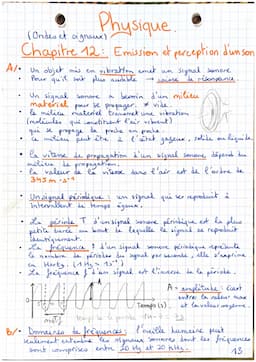

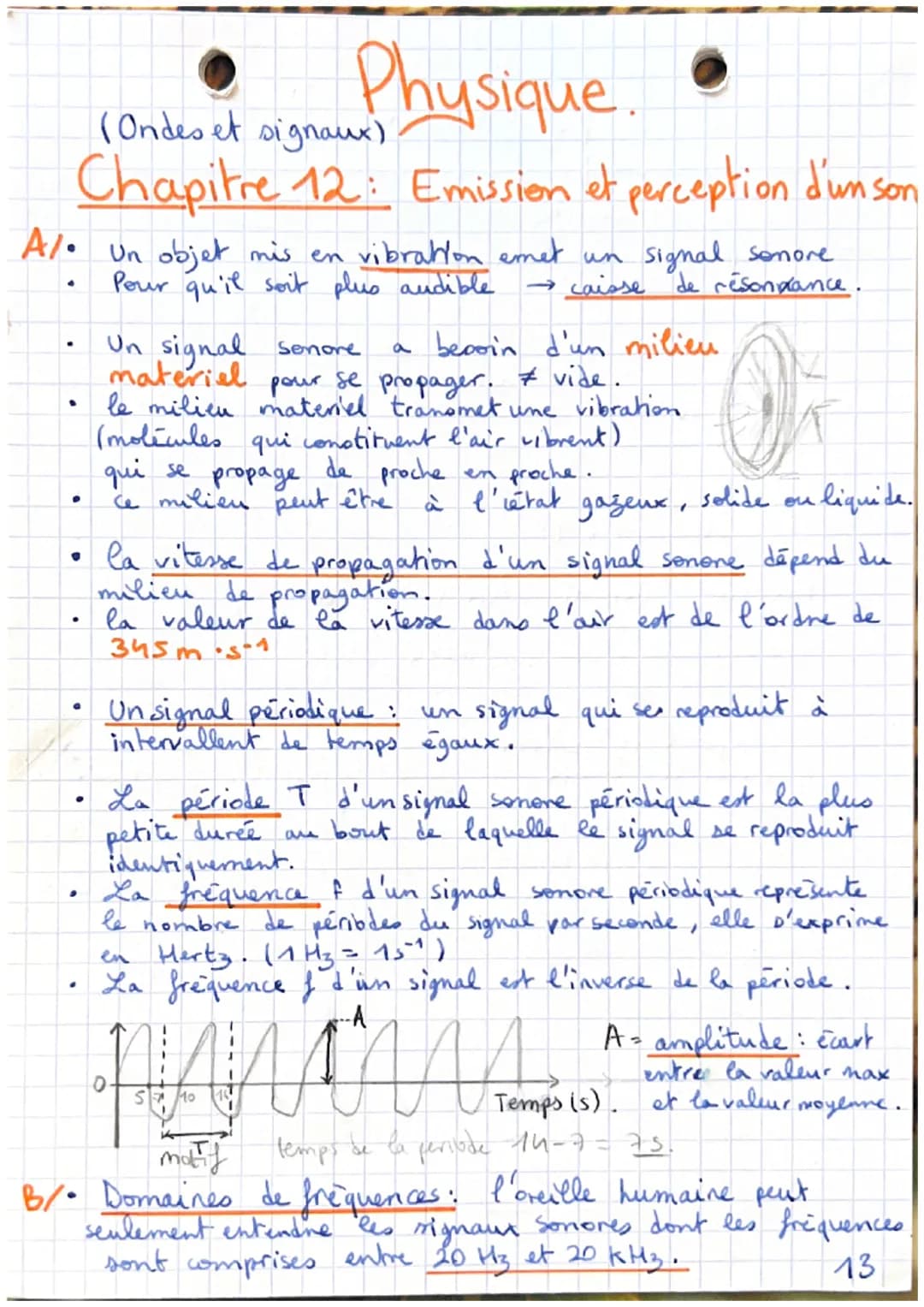

Les Ondes Sonores et leur Perception

La production et la propagation des sons constituent un phénomène physique fascinant. Une action mécanique est modélisée par la vibration d'un objet qui émet des ondes sonores dans son environnement. Pour qu'un son soit audible, il nécessite un milieu matériel de propagation - l'air, l'eau ou un solide - car le son ne peut pas se propager dans le vide.

Définition: Une onde sonore est une vibration mécanique qui se propage de proche en proche dans un milieu matériel, faisant vibrer les molécules qui le constituent.

La vitesse de propagation du son dépend directement du milieu de transmission. Dans l'air, elle atteint environ 345 m/s. Un signal sonore périodique se caractérise par sa période T (durée d'un cycle complet) et sa fréquence f (nombre de cycles par seconde, mesurée en Hertz). Ces deux grandeurs sont inversement proportionnelles.

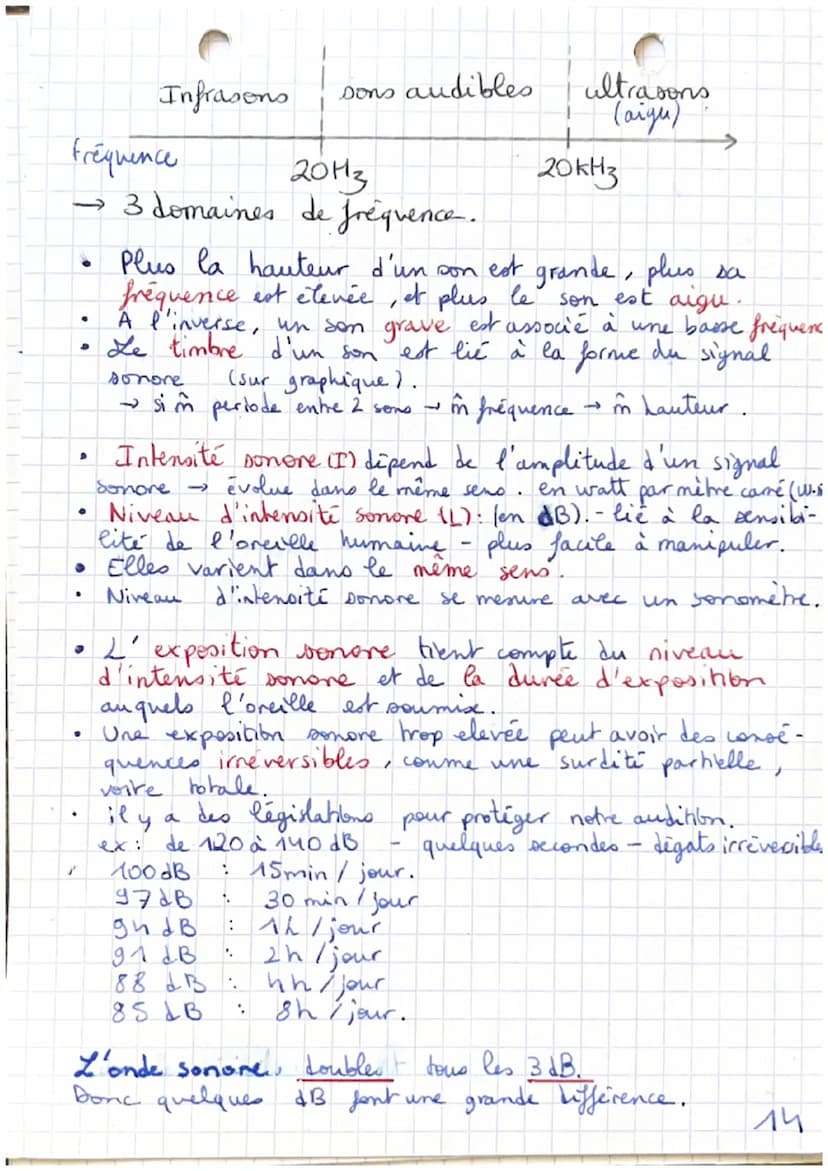

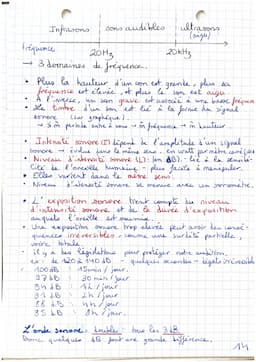

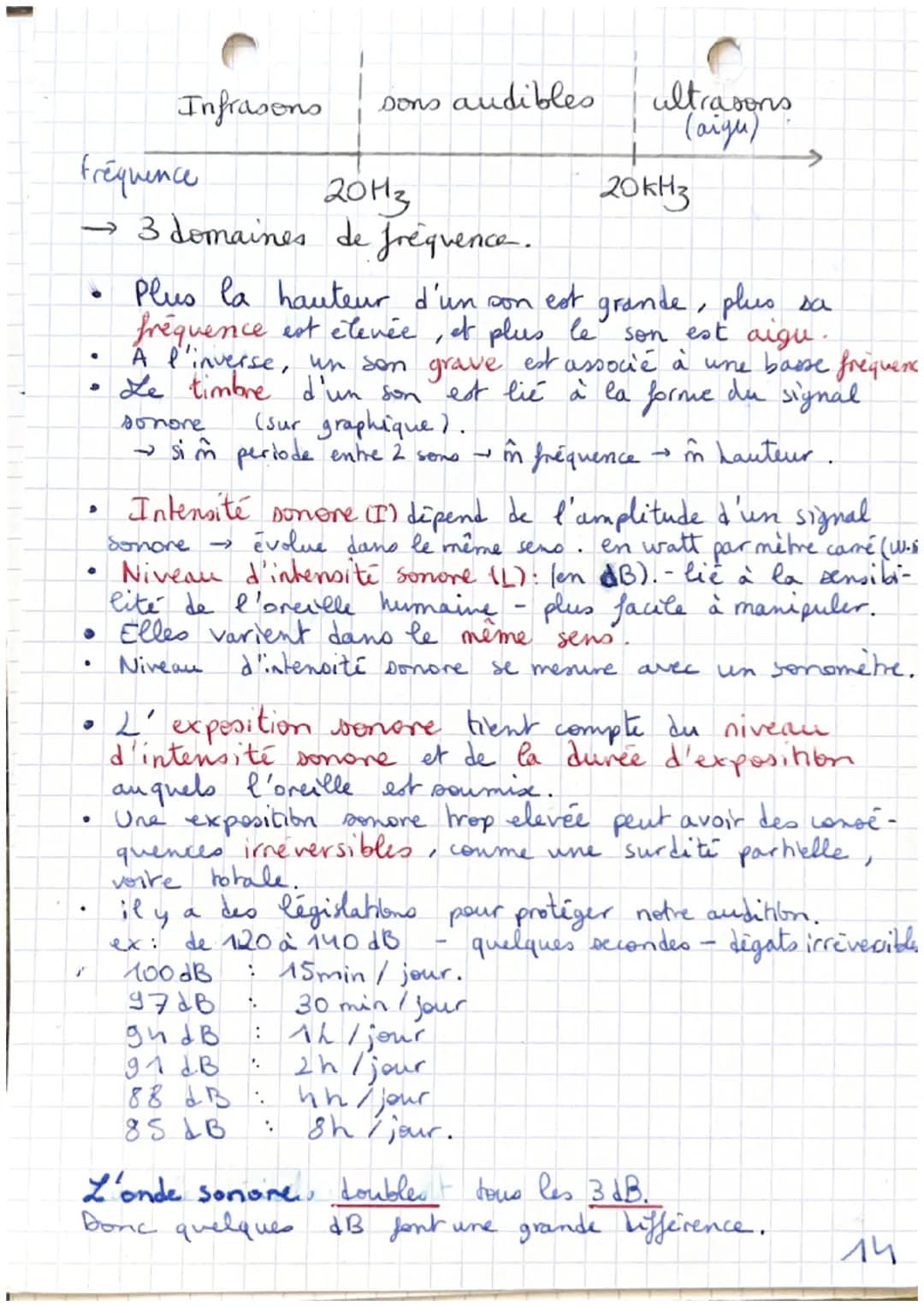

L'oreille humaine possède une sensibilité limitée en fréquence, ne percevant que les sons entre 20 Hz et 20 kHz. Cette plage définit le domaine des sons audibles, encadré par les infrasons (f < 20 Hz) et les ultrasons (f > 20 kHz).

Exemple: Un diapason qui vibre à 440 Hz produit la note La3, référence utilisée pour l'accord des instruments de musique.

Caractéristiques et Perception des Sons

L'intensité sonore (I), mesurée en watts par mètre carré $W/m²$, dépend de l'amplitude des vibrations. Pour mieux correspondre à la sensibilité de l'oreille humaine, on utilise le niveau d'intensité sonore (L) exprimé en décibels (dB).

La hauteur d'un son est directement liée à sa fréquence : plus celle-ci est élevée, plus le son est aigu. Le timbre, quant à lui, permet de distinguer deux sons de même hauteur et de même intensité grâce à la forme particulière du signal sonore.

Attention: L'exposition prolongée à des niveaux sonores élevés peut causer des dommages auditifs irréversibles. La législation définit des durées maximales d'exposition selon le niveau sonore :

• 85 dB : 8h/jour maximum
• 88 dB : 4h/jour maximum
• 91 dB : 2h/jour maximum
• 94 dB : 1h/jour maximum
• 97 dB : 30min/jour maximum

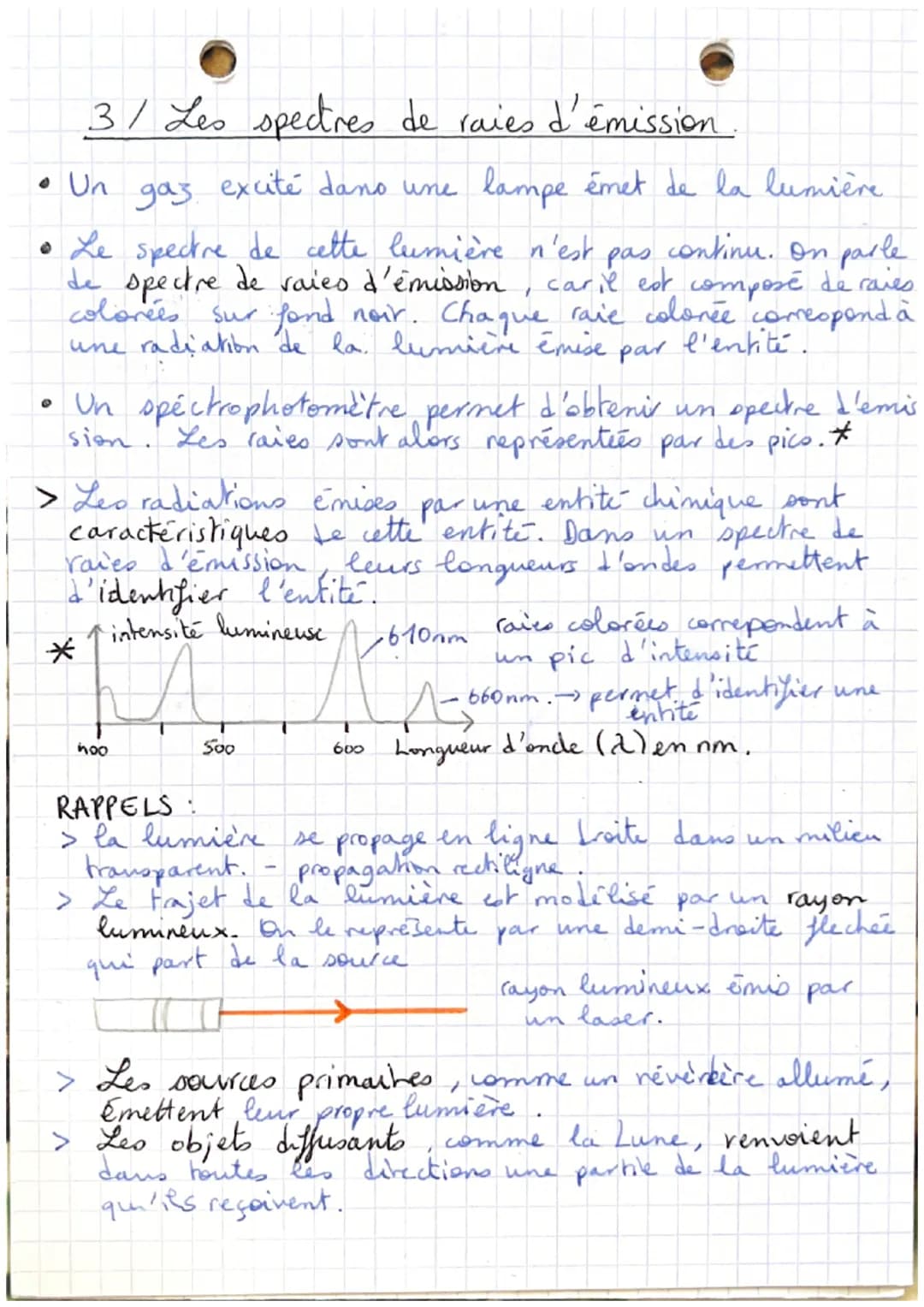

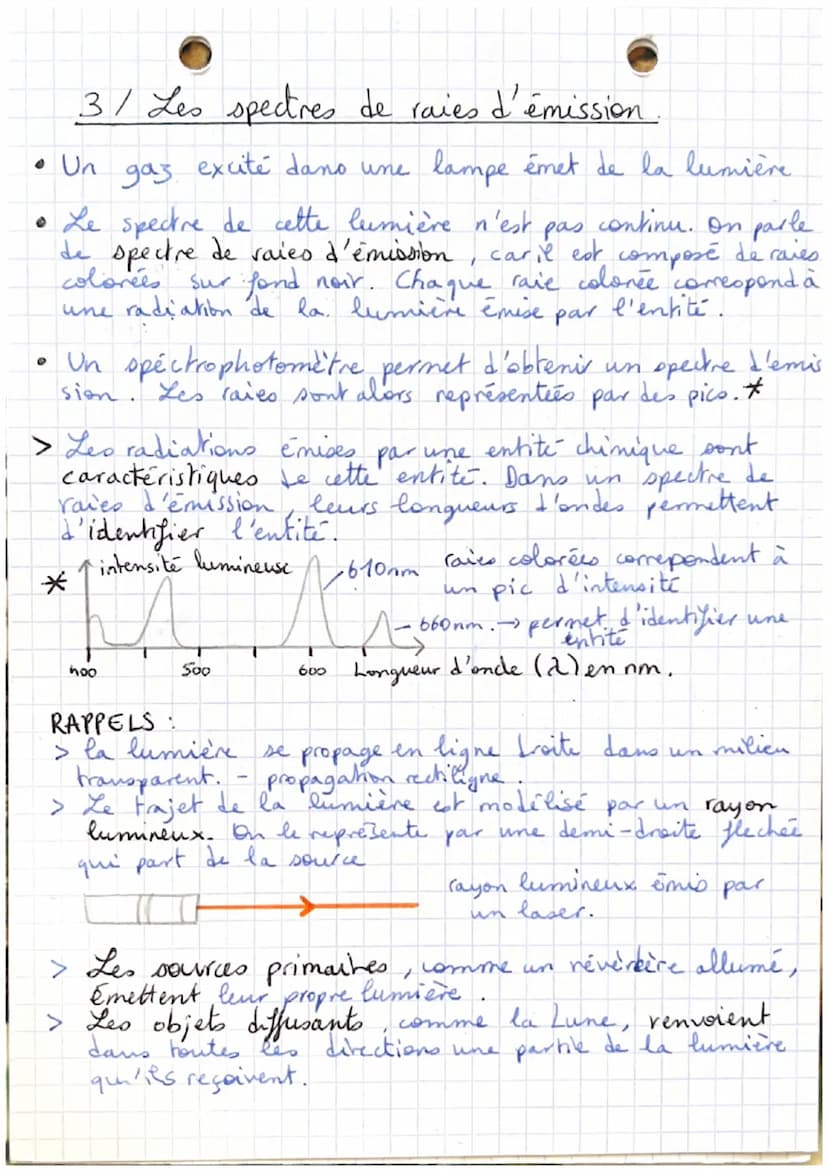

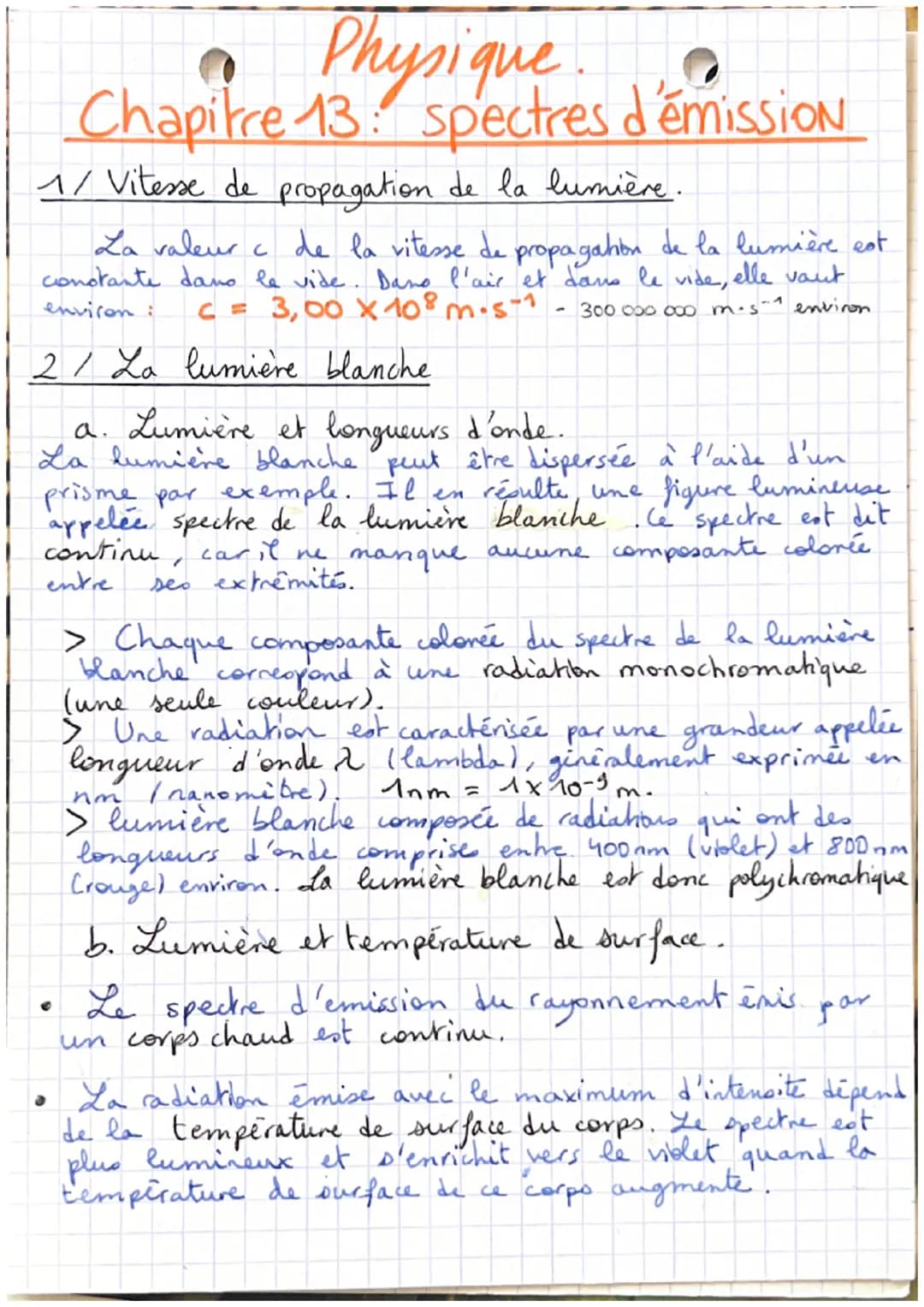

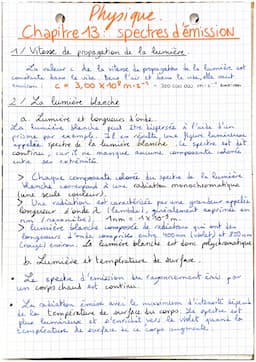

La Lumière et ses Propriétés

La lumière se propage à une vitesse constante c = 3,00 × 10⁸ m/s dans le vide. La force d'interaction gravitationnelle n'affecte pas sa vitesse de propagation, mais les milieux matériels peuvent la modifier.

La lumière blanche est polychromatique, composée de radiations de différentes longueurs d'onde (λ) comprises entre 400 nm (violet) et 800 nm (rouge). Chaque radiation monochromatique correspond à une couleur pure du spectre visible.

Vocabulaire: La longueur d'onde (λ) caractérise une radiation lumineuse et s'exprime en nanomètres $1 nm = 10⁻⁹ m$.

Le spectre d'émission d'un corps chaud est continu, et sa distribution d'intensité dépend de sa température de surface. Plus la température augmente, plus le spectre s'enrichit vers les courtes longueurs d'onde (violet).

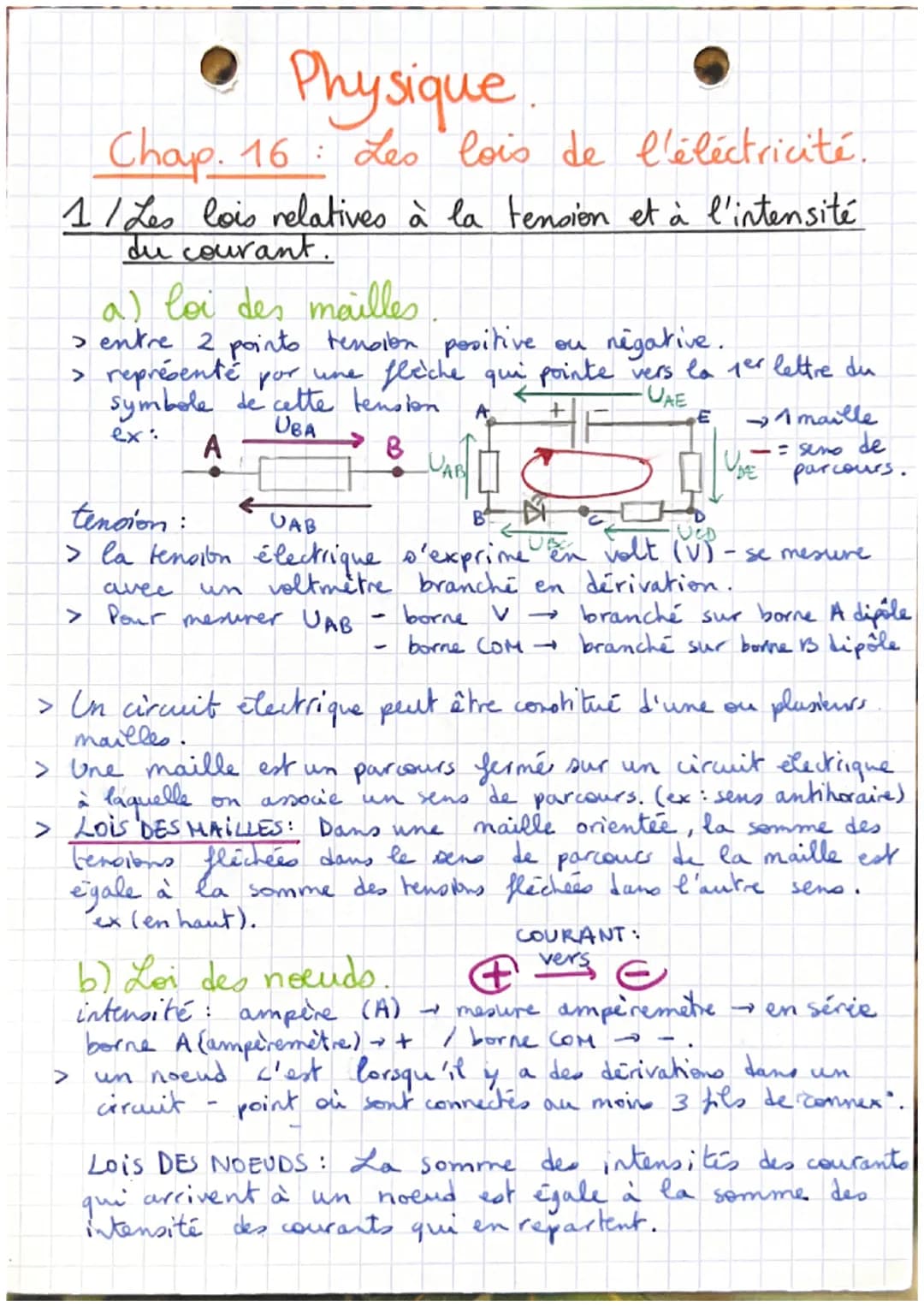

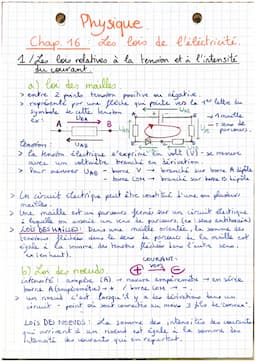

Les Lois Fondamentales de l'Électricité

Dans un circuit électrique, la tension (U) et l'intensité (I) obéissent à des lois fondamentales. La force gravitationnelle formule trouve son analogie dans ces lois électriques.

La loi des mailles stipule que la somme algébrique des tensions le long d'une maille fermée est nulle. La tension se mesure en volts (V) à l'aide d'un voltmètre branché en dérivation.

Définition: Un nœud est un point de connexion d'au moins trois conducteurs dans un circuit électrique. La loi des nœuds établit que la somme des intensités entrantes égale la somme des intensités sortantes.

L'intensité du courant, mesurée en ampères (A), représente le débit de charges électriques traversant une section du circuit. L'ampèremètre, branché en série, permet sa mesure.

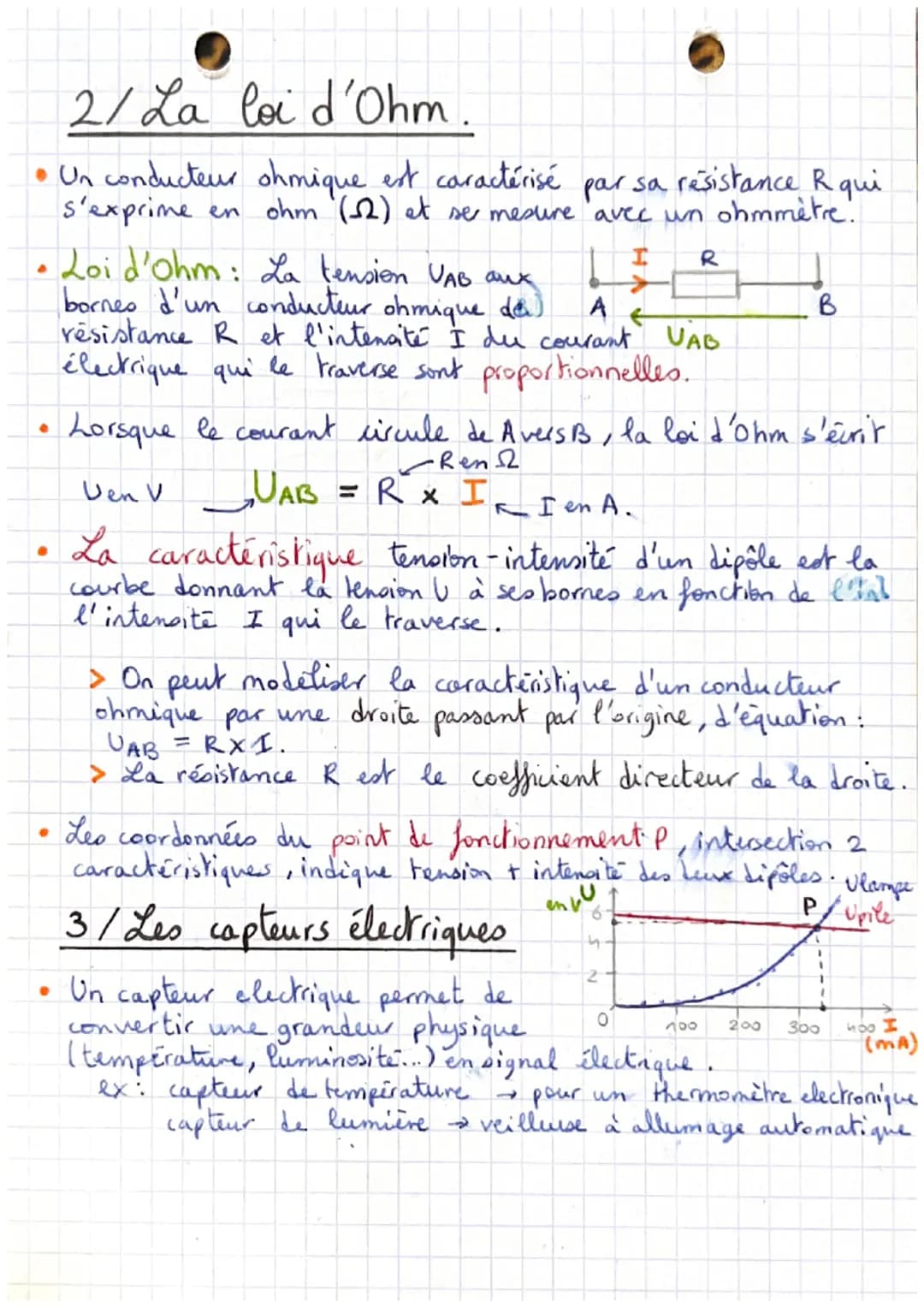

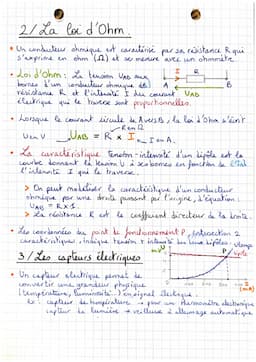

La Loi d'Ohm et les Capteurs Électriques : Principes Fondamentaux

La loi d'Ohm constitue un principe fondamental en électricité qui établit la relation entre la tension, l'intensité et la résistance dans un circuit électrique. Un conducteur ohmique se caractérise par sa résistance R, exprimée en ohms (Ω) et mesurable à l'aide d'un ohmmètre. Cette relation s'exprime mathématiquement par la formule UAB = R × I, où UAB représente la tension aux bornes du conducteur, R la résistance, et I l'intensité du courant.

Définition: La loi d'Ohm établit que la tension UAB aux bornes d'un conducteur ohmique est proportionnelle à l'intensité I du courant qui le traverse, avec pour coefficient de proportionnalité la résistance R du conducteur.

La caractéristique tension-intensité d'un dipôle ohmique se représente graphiquement par une droite passant par l'origine du repère. Cette représentation linéaire traduit la proportionnalité entre la tension et l'intensité, où la pente de la droite correspond à la valeur de la résistance R. Cette visualisation permet de déterminer rapidement la résistance du conducteur et de prédire son comportement pour différentes valeurs de tension ou d'intensité.

Les capteurs électriques jouent un rôle crucial dans la conversion des grandeurs physiques en signaux électriques mesurables. Ces dispositifs permettent de transformer des paramètres comme la température ou la luminosité en variations de tension ou d'intensité. Par exemple, dans un thermomètre électronique, le capteur de température convertit la chaleur en signal électrique proportionnel, permettant ainsi une lecture précise de la température.

Applications Pratiques des Capteurs et Systèmes Électriques

Les applications des capteurs électriques sont nombreuses et variées dans notre quotidien. La veilleuse à allumage automatique illustre parfaitement l'utilisation d'un capteur de lumière : lorsque la luminosité ambiante descend sous un certain seuil, le capteur déclenche l'allumage de la veilleuse. Ce système automatisé optimise la consommation d'énergie tout en assurant une fonction pratique.

Exemple: Dans une veilleuse automatique, le capteur de luminosité produit une tension variable selon l'intensité lumineuse ambiante. Lorsque cette tension passe sous un seuil prédéfini, un circuit de commande active l'éclairage.

La caractérisation des capteurs s'effectue à travers leur courbe de réponse, qui établit la relation entre la grandeur physique mesurée et le signal électrique produit. Cette courbe permet de déterminer la sensibilité du capteur, sa plage de mesure et sa linéarité. Pour un capteur de température, par exemple, la courbe peut montrer une variation de résistance ou de tension en fonction de la température, permettant une calibration précise de l'instrument.

L'intégration des capteurs dans les systèmes de mesure nécessite souvent des circuits de conditionnement du signal pour adapter les niveaux de tension ou de courant aux exigences des dispositifs d'affichage ou de traitement. Ces circuits peuvent inclure des amplificateurs, des filtres ou des convertisseurs analogique-numérique pour optimiser la précision et la fiabilité des mesures.
