Les circuits RC sont super importants en physique - ils...
Physique/Chimie302 vues·Mis à jour Jun 19, 2026·4 pagesCircuit RC : Comprendre les Équations Différentielles
M
marinelord@marinelord
1 / 4
1
of 4

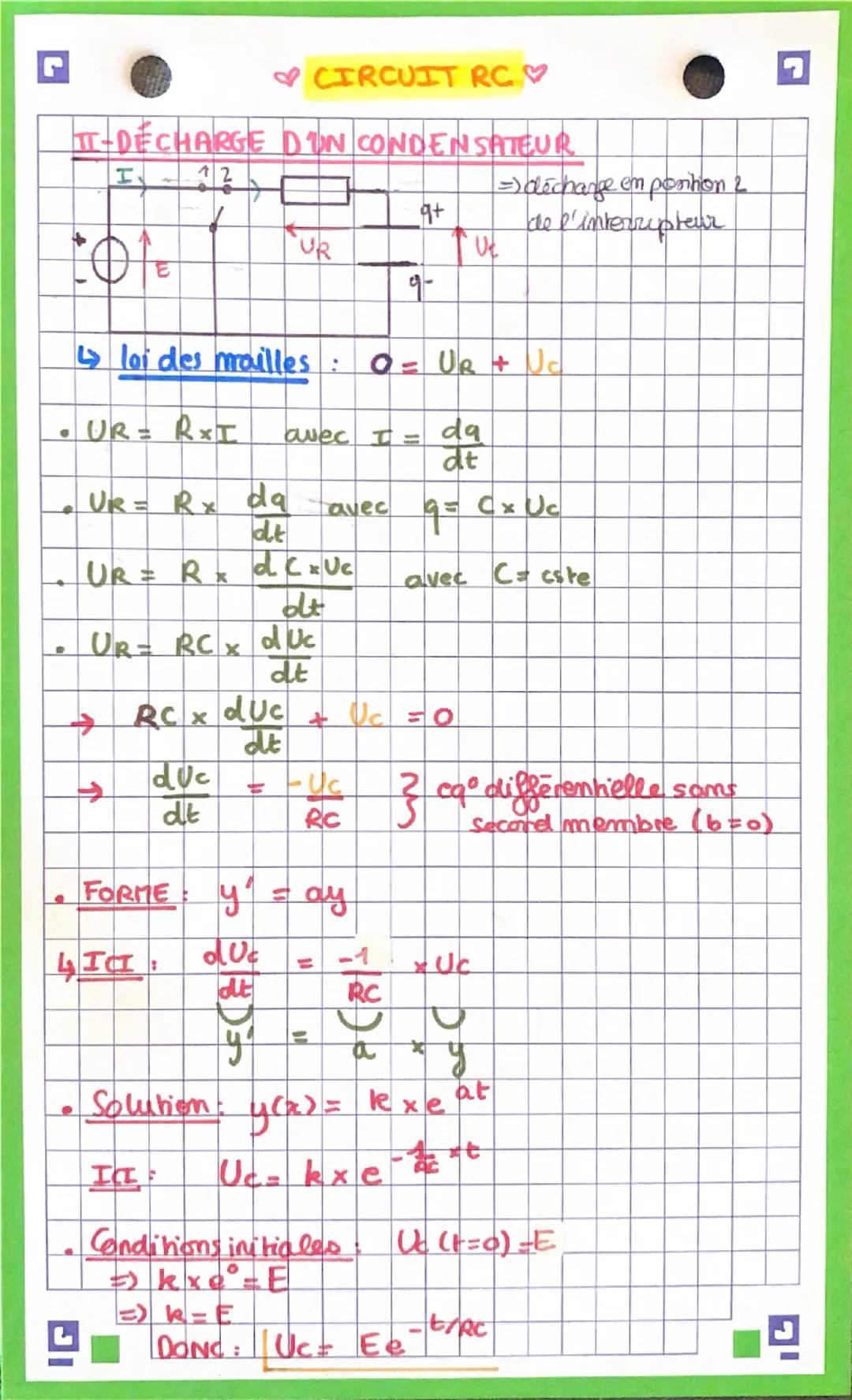

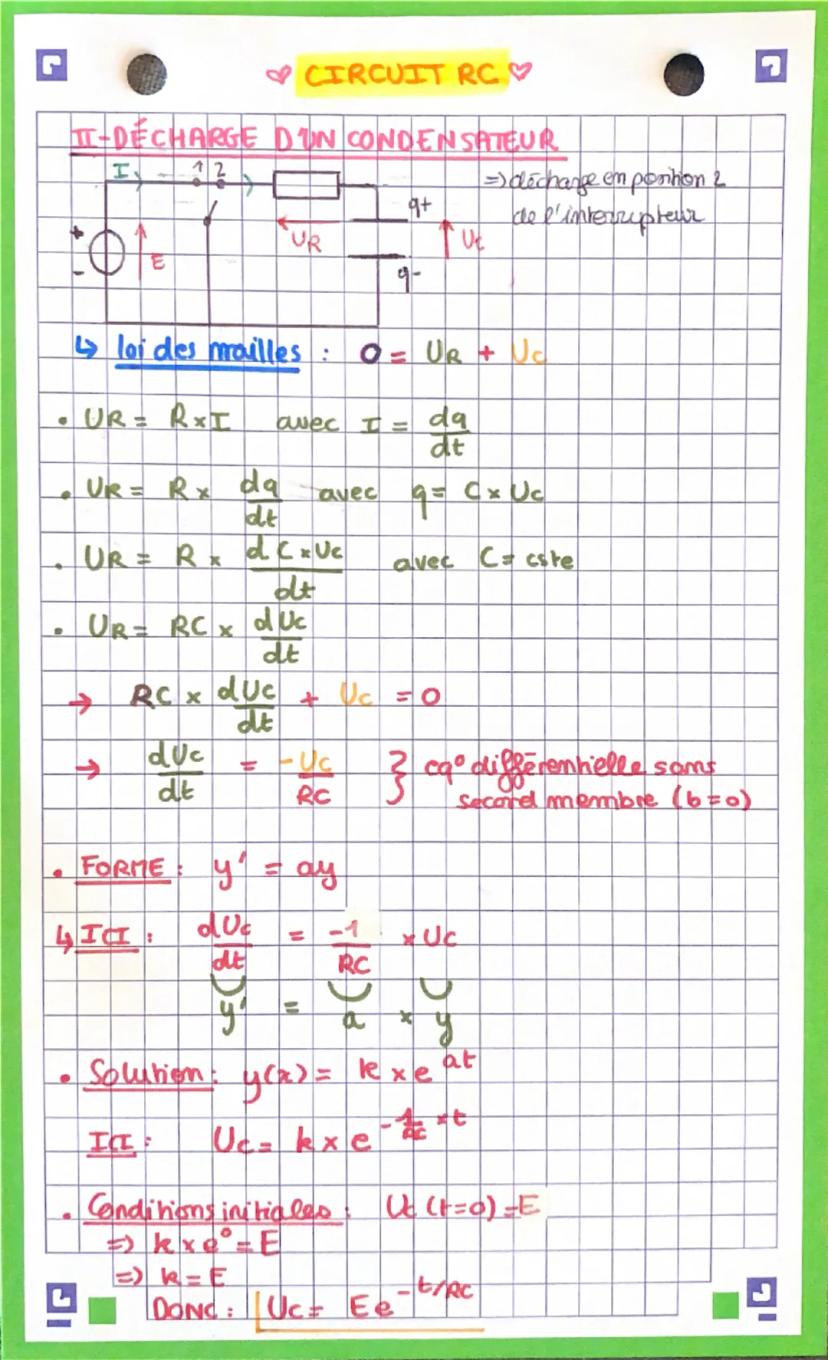

Décharge d'un condensateur
Imagine que tu débranches la pile d'un circuit avec un condensateur déjà chargé. Le condensateur va alors se vider de son énergie à travers la résistance - c'est ça la décharge !
En appliquant la loi des mailles, on obtient l'équation : 0 = UR + UC. Comme le courant I = dq/dt et q = C×UC, on peut transformer cette équation pour obtenir quelque chose de plus pratique.
Après quelques calculs (pas de panique, c'est du calcul différentiel), on arrive à la formule magique : UC = E×e^. Cette formule te dit exactement comment la tension aux bornes du condensateur diminue au cours du temps.
💡 Astuce : La tension du condensateur diminue de façon exponentielle - elle chute rapidement au début puis de plus en plus lentement !
2
of 4

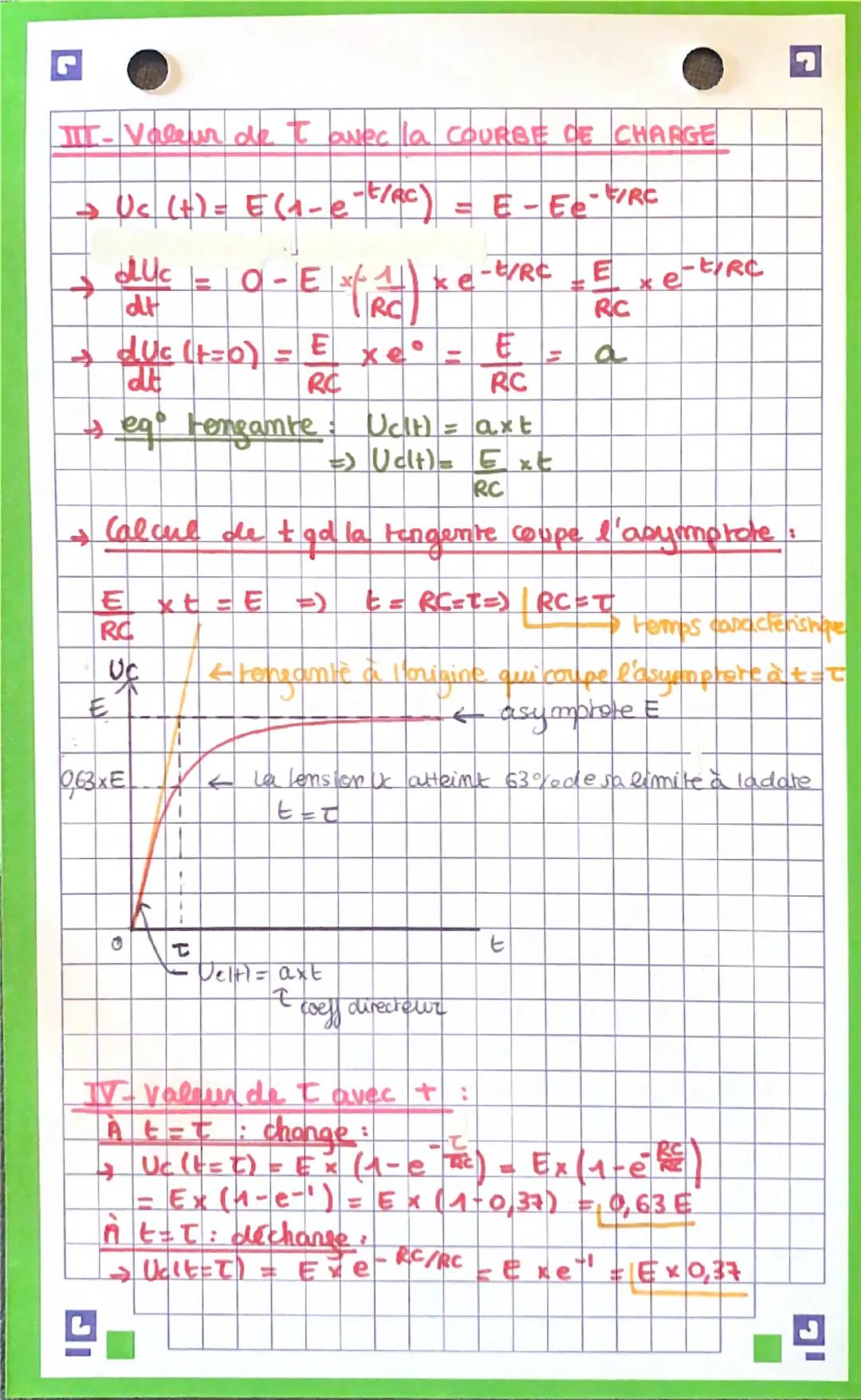

La constante de temps τ (tau)
Parlons maintenant du temps caractéristique τ = RC - c'est un concept clé que tu dois absolument maîtriser ! Cette valeur te dit à quelle vitesse ton condensateur se charge ou se décharge.
À t = τ, quelque chose de magique se passe : la tension UC atteint 63% de sa valeur finale lors de la charge. Si tu traces la tangente à l'origine de la courbe UC(t), elle coupe l'asymptote exactement au point t = τ.
Pour la décharge, c'est l'inverse : à t = τ, il ne reste plus que 37% de la tension initiale. Ces pourcentages (63% et 37%) tombent souvent dans les exercices, alors retiens-les bien !
💡 Astuce : Plus RC est grand, plus le condensateur met du temps à se charger ou se décharger. C'est logique : plus de résistance = plus lent !
3
of 4

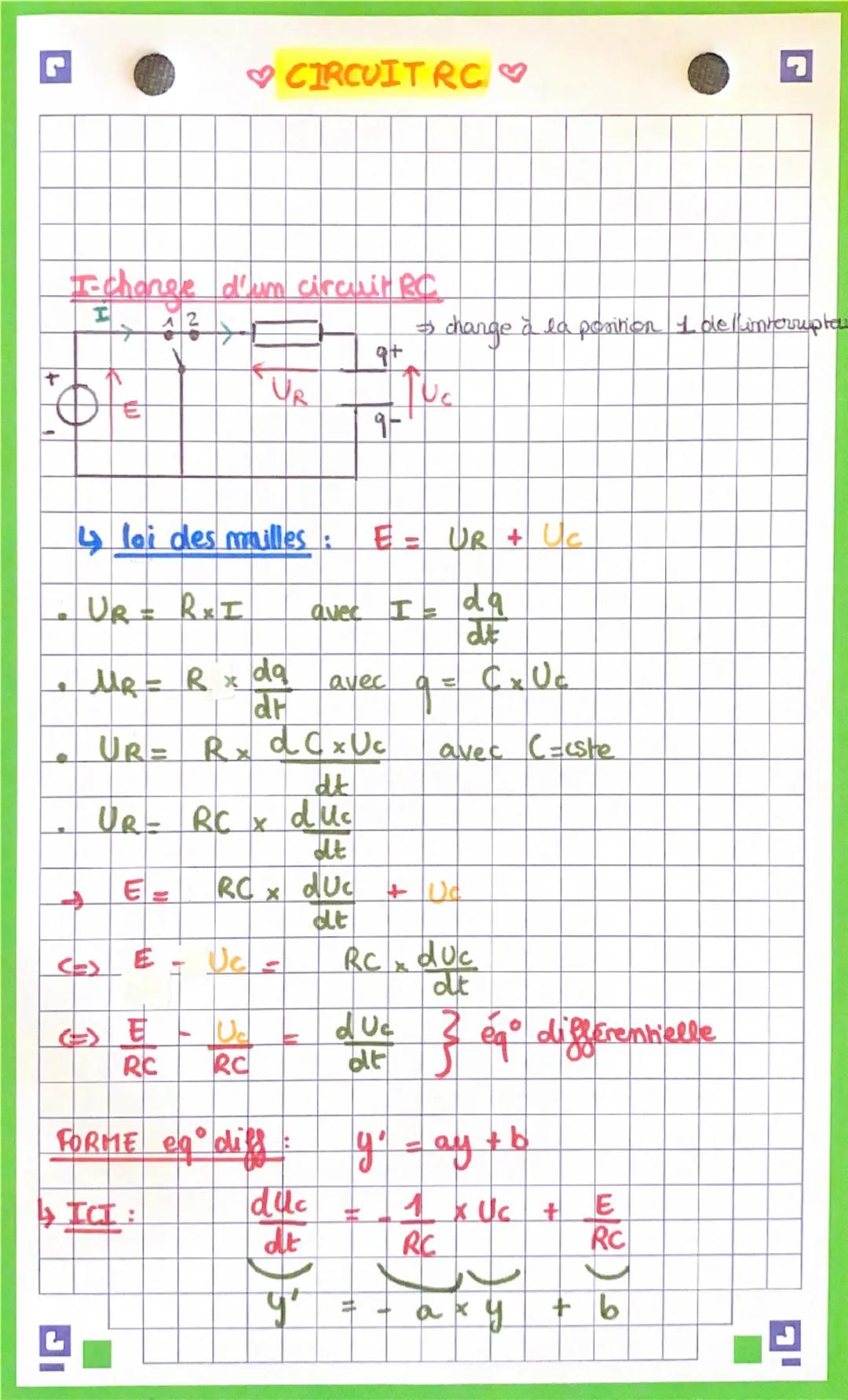

Charge d'un condensateur
Maintenant, on fait l'inverse : on connecte un condensateur vide à une pile. Le condensateur va se remplir d'énergie progressivement - c'est la charge !
Cette fois, la loi des mailles nous donne : E = UR + UC. En suivant le même raisonnement mathématique que pour la décharge, on obtient une nouvelle équation différentielle.
La différence principale, c'est qu'on a maintenant un "second membre" dans l'équation . Ça change tout pour la résolution ! On passe d'une équation homogène à une équation avec source.
💡 Astuce : Charge = condensateur qui se remplit, décharge = condensateur qui se vide. Simple non ?
4
of 4

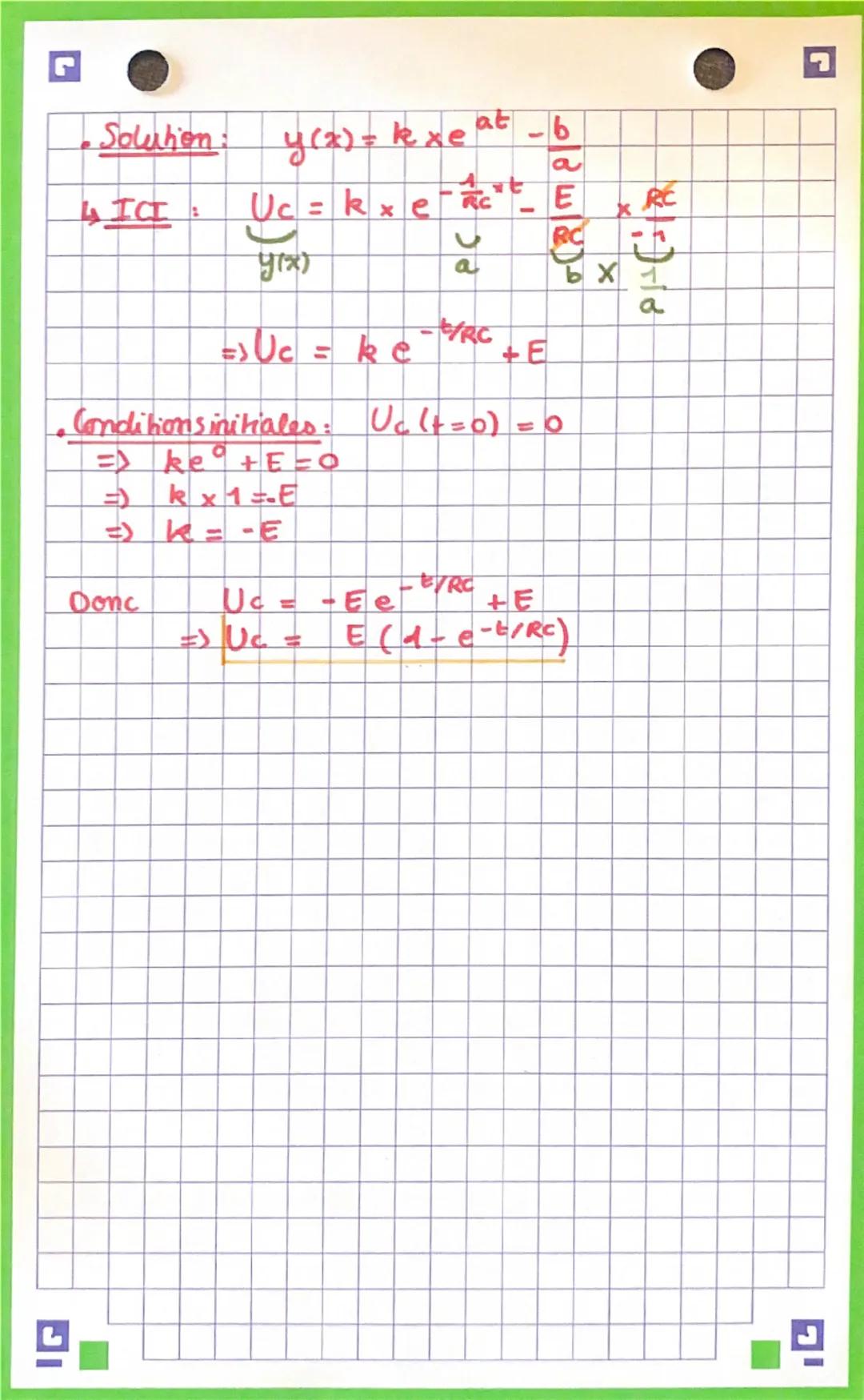

Solution pour la charge
La formule finale pour la charge est : UC = E. Compare avec la décharge - tu vois la différence ? Le remplace le simple e^.
Au départ , UC = 0 : le condensateur est vide, c'est logique. Quand t devient très grand, e^ tend vers 0, donc UC tend vers E - le condensateur est complètement chargé !
La constante de temps τ = RC fonctionne pareil que pour la décharge : à t = τ, le condensateur atteint 63% de sa charge finale. C'est un repère super utile pour analyser tes courbes.
💡 Astuce : Retiens les deux formules clés : UC = E×e^ pour la décharge et UC = E pour la charge !
