Les circuits électriques sont partout autour de toi : dans...
Tout sur les Circuits Électriques : Composants et Fonctionnement

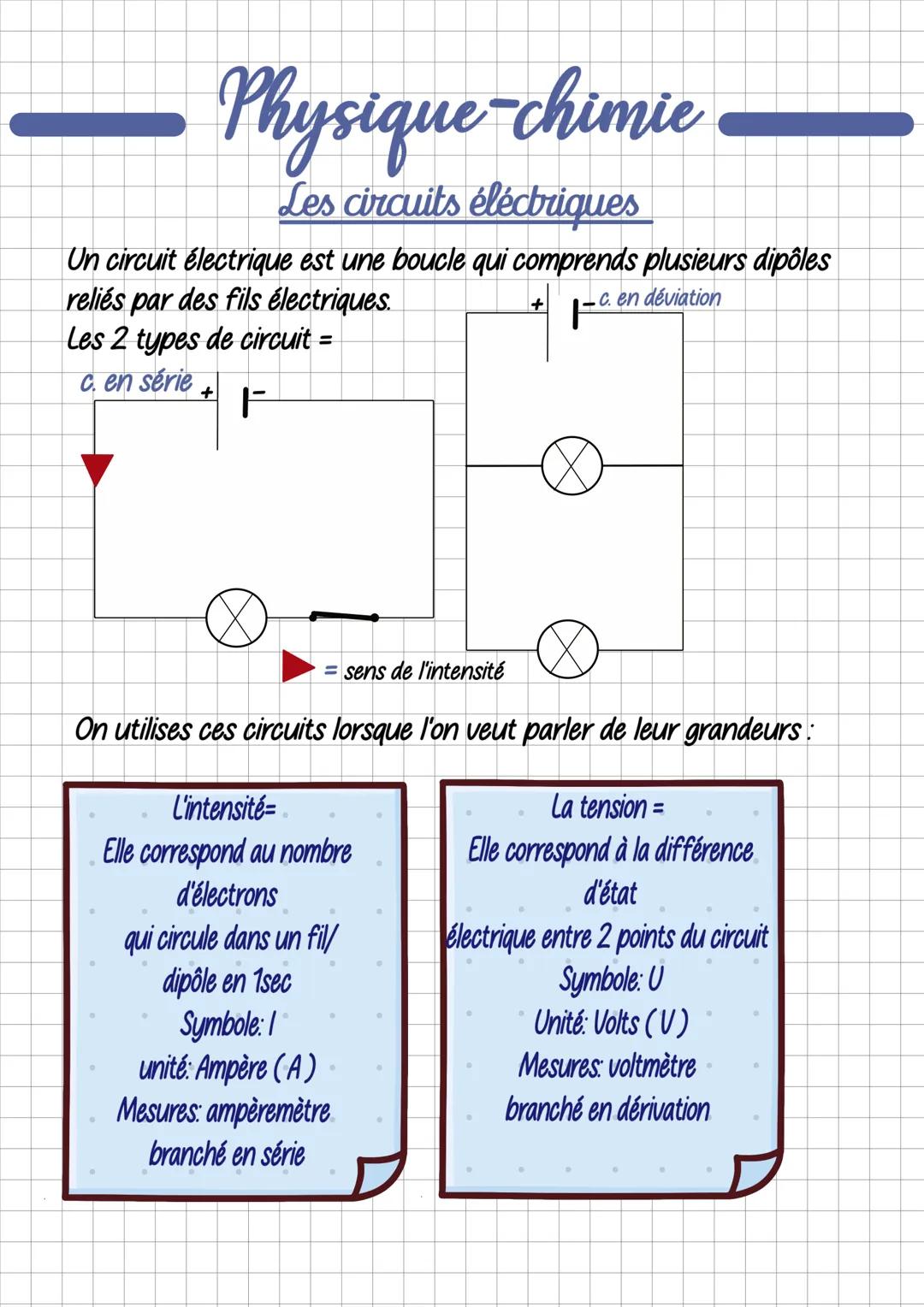

Les bases des circuits électriques
Tu peux imaginer un circuit électrique comme une piste de course fermée où les électrons font des tours sans s'arrêter. Cette boucle contient plusieurs dipôles (comme des lampes ou des résistances) reliés par des fils.
Il existe deux façons principales d'organiser tes dipôles : en série (comme des perles sur un collier) ou en dérivation (comme les branches d'un arbre). Chaque montage a ses propres caractéristiques et utilisations.
Pour bien comprendre ces circuits, tu dois maîtriser deux grandeurs essentielles. L'intensité (symbole I) mesure le nombre d'électrons qui passent en une seconde - un peu comme compter les voitures sur une autoroute. Elle se mesure en ampères avec un ampèremètre branché en série.
La tension (symbole U) représente la différence d'état électrique entre deux points du circuit. Tu peux la comparer à la différence de hauteur entre deux étages d'un immeuble. Elle se mesure en volts avec un voltmètre branché en dérivation.
💡 Astuce : Retiens que l'ampèremètre va "Avec" le courant (en série), tandis que le voltmètre va "à côté" (en dérivation).

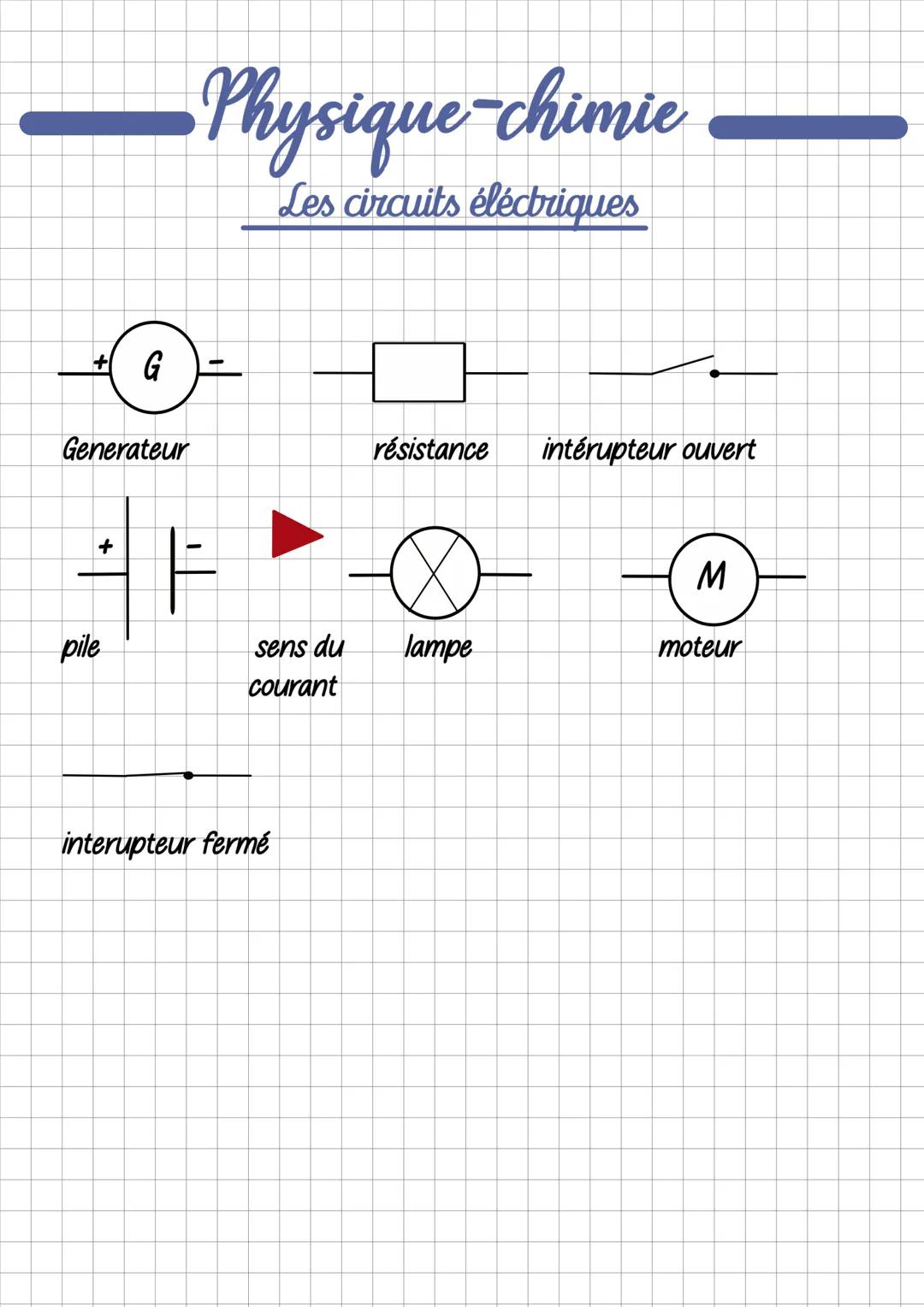

Les composants et symboles électriques
Chaque composant électrique a son propre symbole, comme un langage secret que tous les électriciens comprennent ! Le générateur (avec ses bornes + et -) est le cœur de ton circuit - c'est lui qui pousse les électrons.
Les piles sont des générateurs que tu connais bien. Elles créent une différence de potentiel qui fait circuler le courant dans un sens précis, toujours de la borne positive vers la borne négative à l'extérieur de la pile.
Tu trouveras aussi des résistances qui freinent le courant, des lampes qui transforment l'électricité en lumière, et des moteurs qui créent du mouvement. L'interrupteur agit comme un portail : ouvert, il coupe le circuit ; fermé, il laisse passer le courant.
Maîtriser ces symboles te permettra de dessiner et comprendre n'importe quel schéma électrique, que ce soit pour tes exercices ou pour bricoler chez toi !
⚡ Important : Le sens du courant est conventionnel : on dit qu'il va du + vers le -, même si les électrons bougent dans l'autre sens.
