Caractéristiques et sécurité de la tension alternative sinusoïdale
Ce document présente les caractéristiques fondamentales de la tension alternative sinusoïdale et les principes de sécurité électrique essentiels. Il aborde également les concepts de courant électrique, d'intensité et de tension, ainsi que les formules importantes comme la loi d'Ohm et le calcul de la puissance.
Définition: La tension alternative sinusoïdale est une forme d'onde électrique qui varie périodiquement en amplitude et en direction.
Les caractéristiques principales de la tension alternative sinusoïdale sont expliquées en détail :
- La période T, mesurée en secondes, représente le temps entre deux valeurs identiques de la tension.
- La fréquence f, exprimée en hertz (Hz), indique le nombre de périodes par seconde.
- Les valeurs maximale et minimale (Umax et Umin) sont mesurées en volts (V), avec Umin = -Umax.
- La valeur efficace Ueff, également en volts, est calculée par la formule Ueff = Umax / √2.
Exemple: Pour le réseau électrique français, la tension efficace est de 230 V, la valeur maximale de 325 V, la période de 0,020 s, et la fréquence de 50 Hz.
Le document aborde ensuite le concept de courant électrique, défini comme le déplacement d'électrons dans un matériau conducteur. L'intensité du courant, mesurée en ampères (A), est directement liée à l'échauffement du conducteur.
Highlight: La mesure de l'intensité du courant se fait à l'aide d'un ampèremètre, tandis que la tension est mesurée avec un voltmètre.
La sécurité électrique est un aspect crucial traité dans le document. Les éléments de sécurité mentionnés comprennent :
- Le disjoncteur différentiel et la prise de terre
- Le coupe-circuit ou fusible
- La mise à la terre pour éviter l'électrocution
Vocabulaire: L'électrisation est le passage du courant dans le corps, tandis que l'électrocution est un passage du courant entraînant un arrêt cardio-respiratoire.
Le document présente également des formules importantes :
- La loi d'Ohm : U = R × I, où U est la tension en volts, R la résistance en ohms, et I l'intensité en ampères.
- La formule de puissance : P = U × I, où P est la puissance en watts, U la tension en volts, et I l'intensité en ampères.
Highlight: La mise en sécurité électrique implique l'utilisation de disjoncteurs, une mise à la terre appropriée, et le respect des normes de câblage.

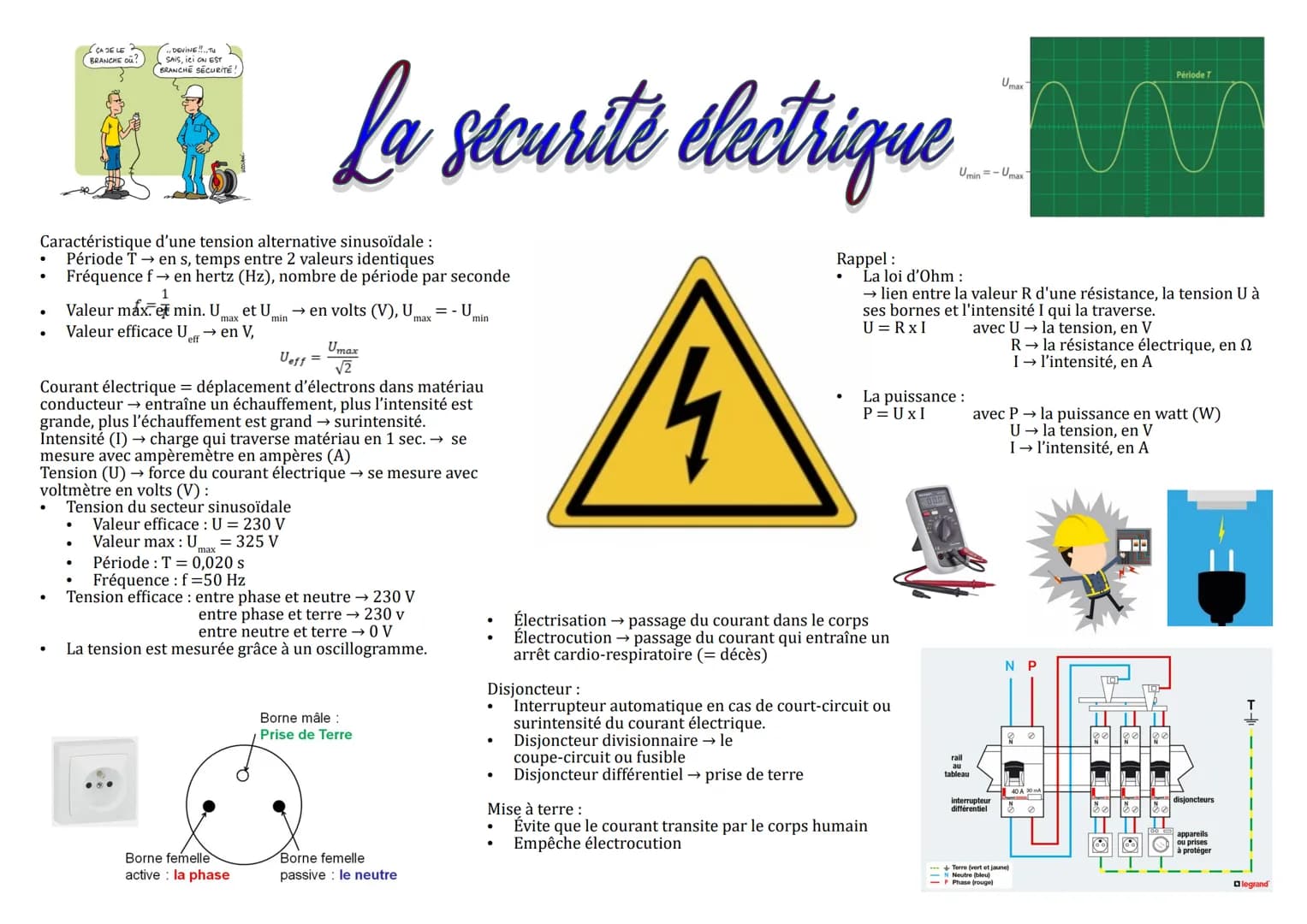

Enfin, le document illustre la configuration d'une prise électrique standard, montrant les connexions pour la phase, le neutre et la terre, ainsi que le schéma d'un tableau électrique avec disjoncteurs.
