La physique des circuits électriques : concepts fondamentaux de l'intensité et de la tension Les circuits électriques sont régis par des lois fondamentales concernant la tension en série et parallèle et la loi intensité circuit en série . Ce document détaille les composants essentiels, les lois de l'électricité et les méthodes de mesure. Points clés : Les circuits peuvent être montés en série ou en dérivation La loi des tensions dans un circuit en série stipule que la tension totale est la somme des tensions individuelles La loi d'unicité de l'intensité dans un circuit en série établit que l'intensité est constante dans tout le circuit Les mesures s'effectuent avec des ampèremètres (en série) et des voltmètres (en dérivation)
Intensité et tension électrique – page 1

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

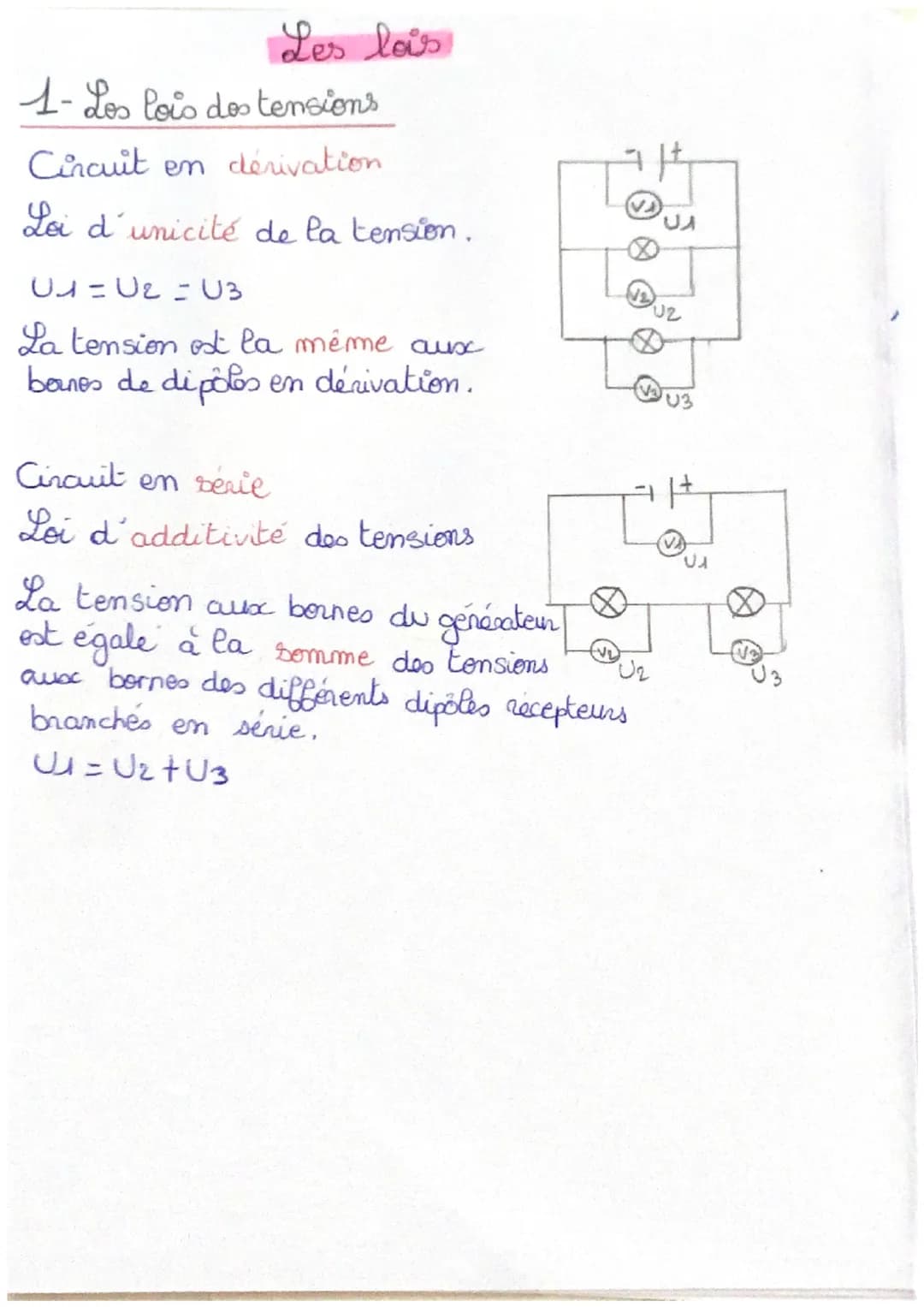

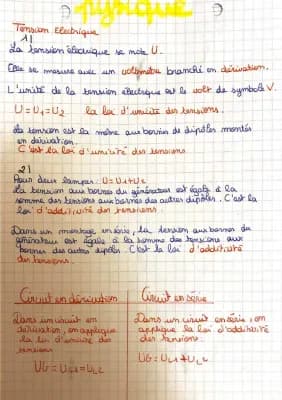

Les lois des tensions électriques

Ce chapitre explique les lois fondamentales régissant les tensions dans les circuits électriques :

Circuit en dérivation (parallèle)

La loi d'unicité de la tension stipule que la tension est identique aux bornes de tous les dipôles branchés en dérivation.

Définition : U = U₁ = U₂ = U₃

Circuit en série

La loi d'additivité des tensions énonce que la tension aux bornes du générateur est égale à la somme des tensions aux bornes des différents dipôles récepteurs branchés en série.

Formule : U = U₁ + U₂ + U₃

Ces lois sont essentielles pour comprendre la distribution des tensions dans les circuits électriques.

Intensité et tension électrique – page 2

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

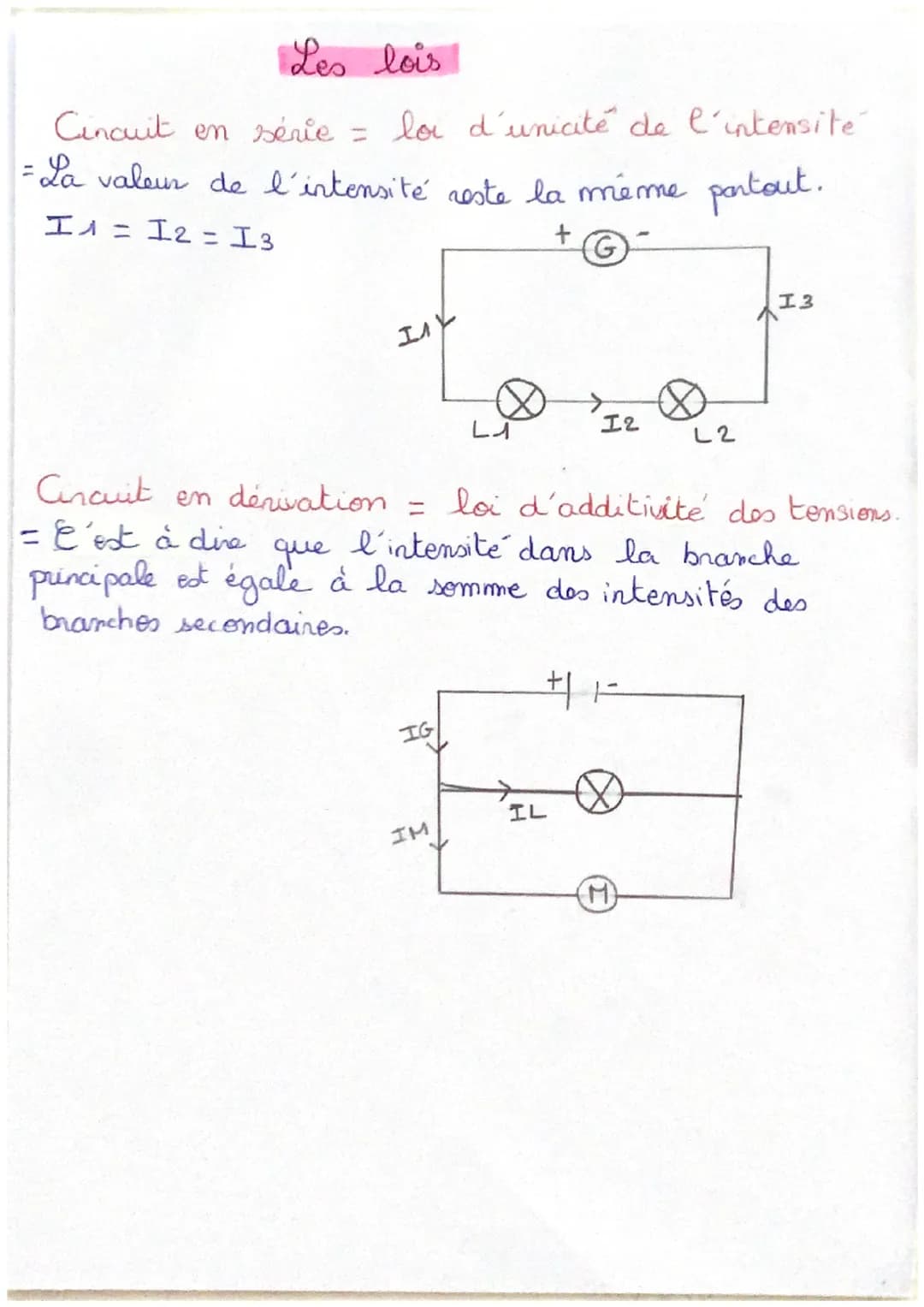

Les lois de l'intensité électrique

Ce chapitre détaille les lois fondamentales concernant l'intensité du courant électrique :

Circuit en série

La loi d'unicité de l'intensité dans un circuit en série stipule que la valeur de l'intensité reste la même partout dans le circuit.

Formule : I = I₁ = I₂ = I₃

Circuit en dérivation (parallèle)

La loi d'additivité des intensités dans un circuit en dérivation énonce que l'intensité dans la branche principale est égale à la somme des intensités des branches secondaires.

Formule : I = I₁ + I₂ + I₃

Ces lois sont cruciales pour analyser la répartition du courant dans les circuits électriques.

Intensité et tension électrique – page 3

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Notions fondamentales sur l'intensité et la tension

Ce chapitre présente les concepts de base de l'intensité et de la tension électriques :

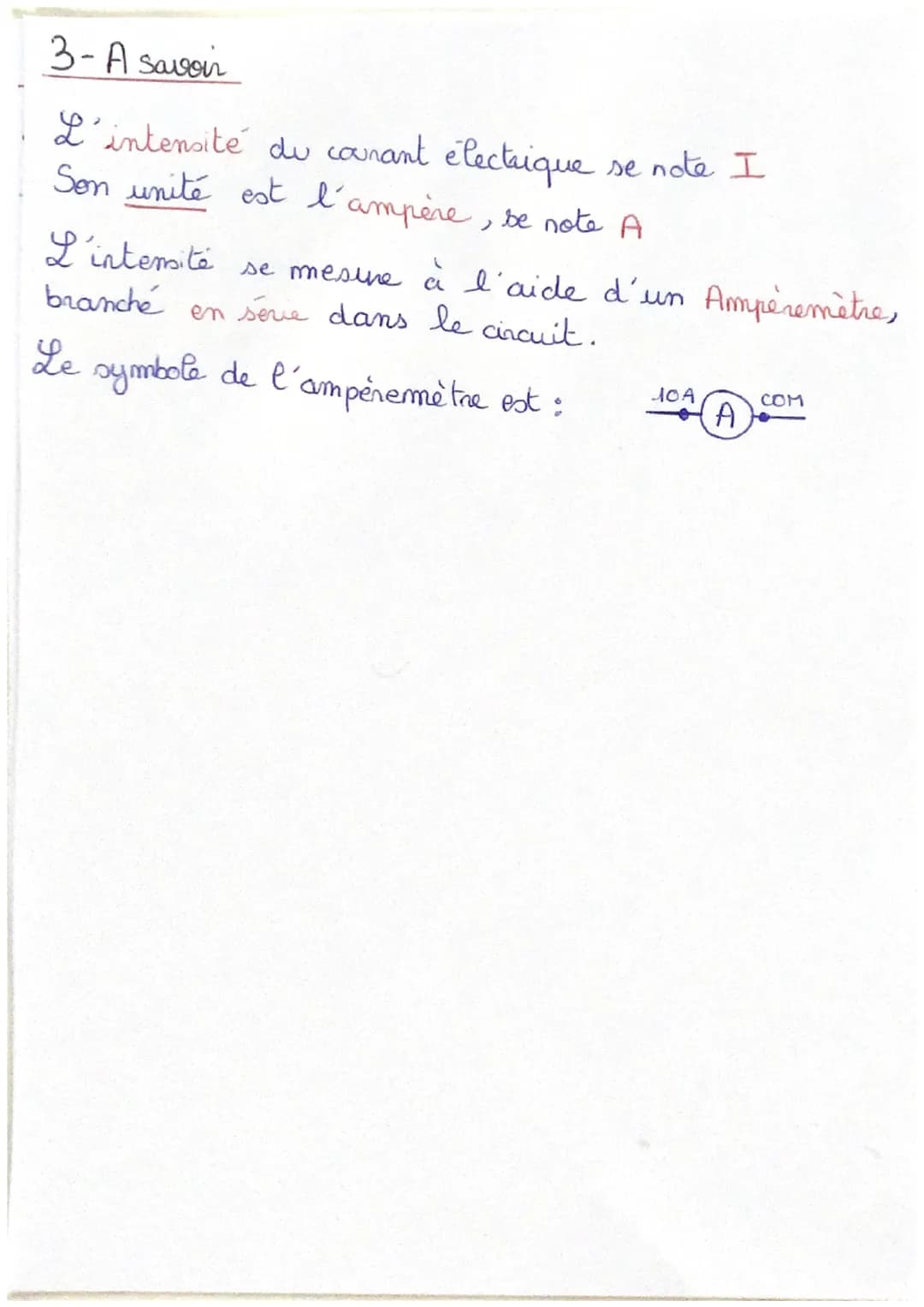

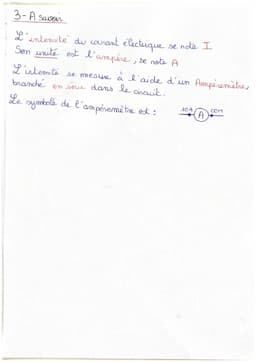

L'intensité du courant électrique

  • Notée I
  • Unité : l'ampère (A)
  • Mesurée avec un ampèremètre branché en série dans le circuit
  • Symbole de l'ampèremètre : A

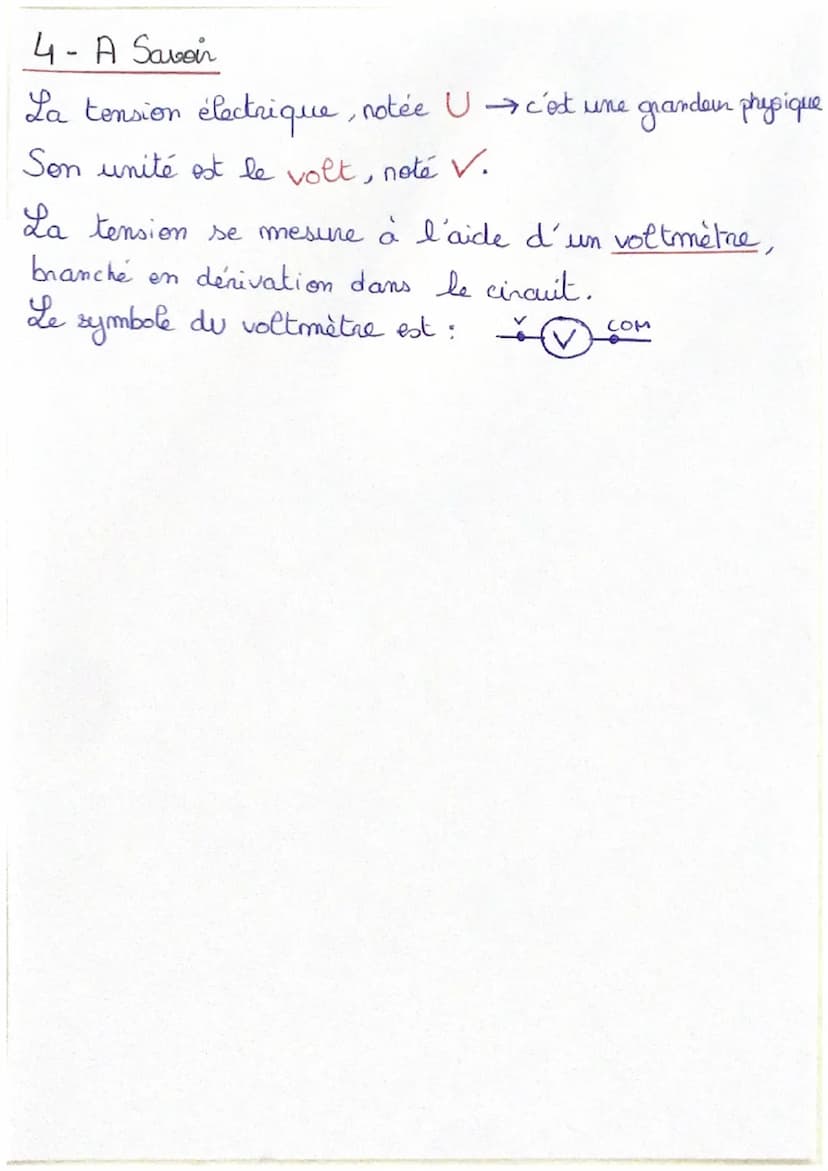

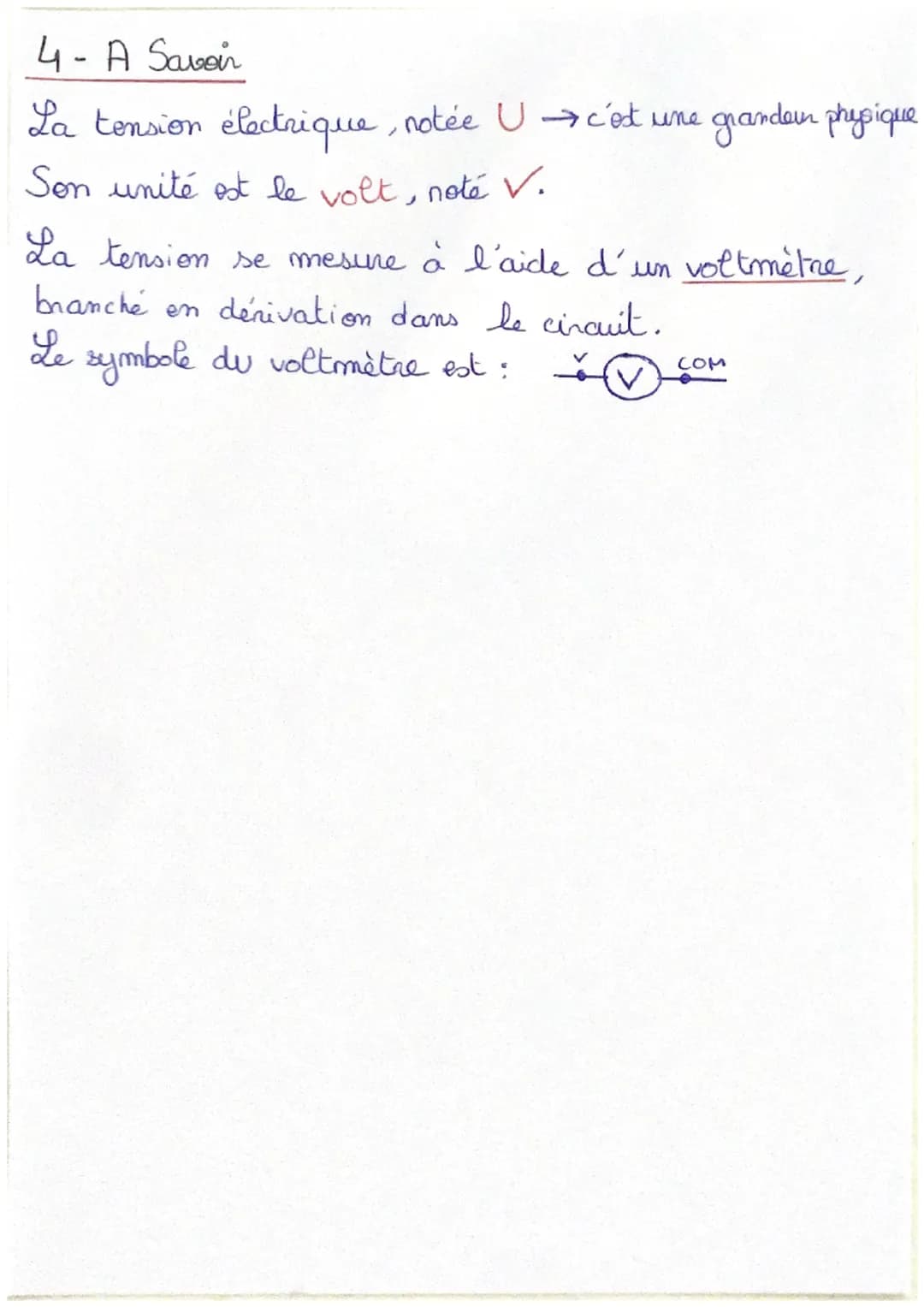

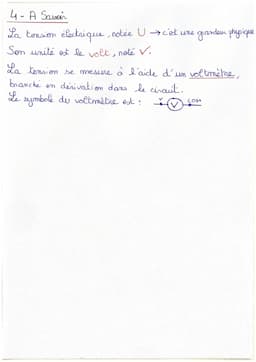

La tension électrique

  • Notée U
  • Unité : le volt (V)
  • Mesurée avec un voltmètre branché en dérivation dans le circuit
  • Symbole du voltmètre : V

Highlight : La compréhension de ces grandeurs est essentielle pour l'étude des circuits électriques.

Intensité et tension électrique – page 4

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

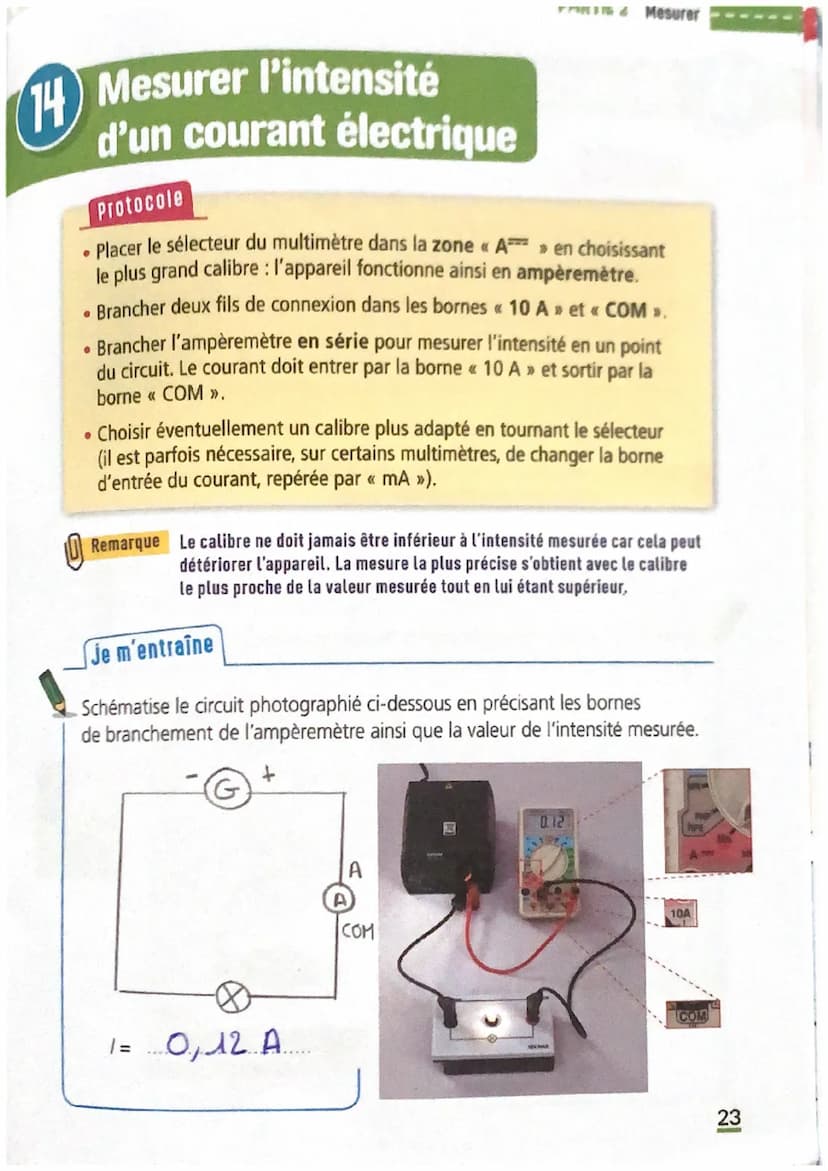

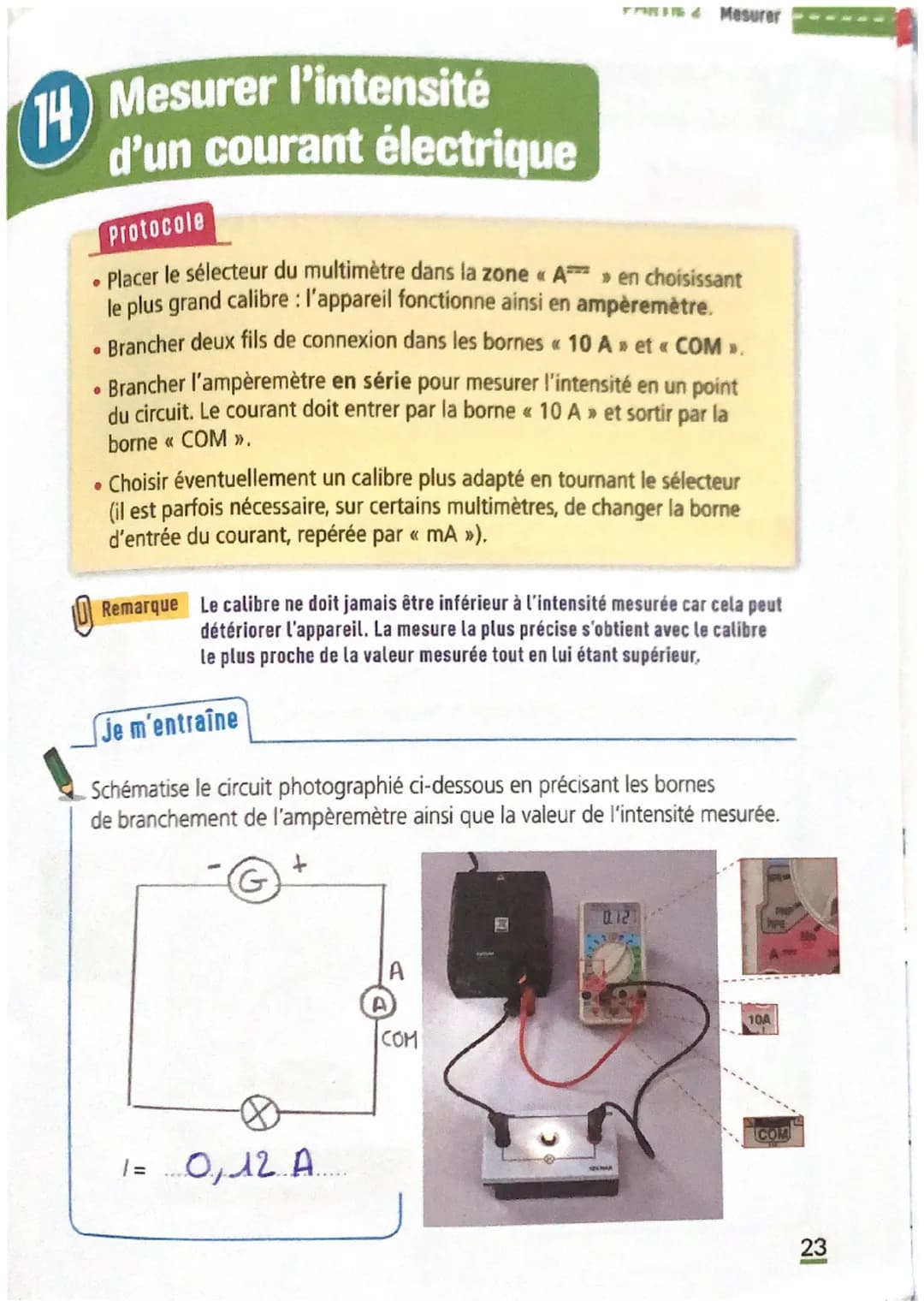

Mesurer l'intensité d'un courant électrique

Ce chapitre détaille le protocole pour mesurer l'intensité d'un courant électrique à l'aide d'un multimètre :

  1. Placer le sélecteur du multimètre dans la zone "A" en choisissant le plus grand calibre.
  2. Brancher les fils de connexion dans les bornes "10 A" et "COM".
  3. Brancher l'ampèremètre en série dans le circuit.
  4. Ajuster le calibre si nécessaire pour une mesure plus précise.

Exemple : Dans l'exercice pratique, l'intensité mesurée est de 0,12 A.

Highlight : Le calibre choisi ne doit jamais être inférieur à l'intensité mesurée pour éviter d'endommager l'appareil.

Intensité et tension électrique – page 5

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

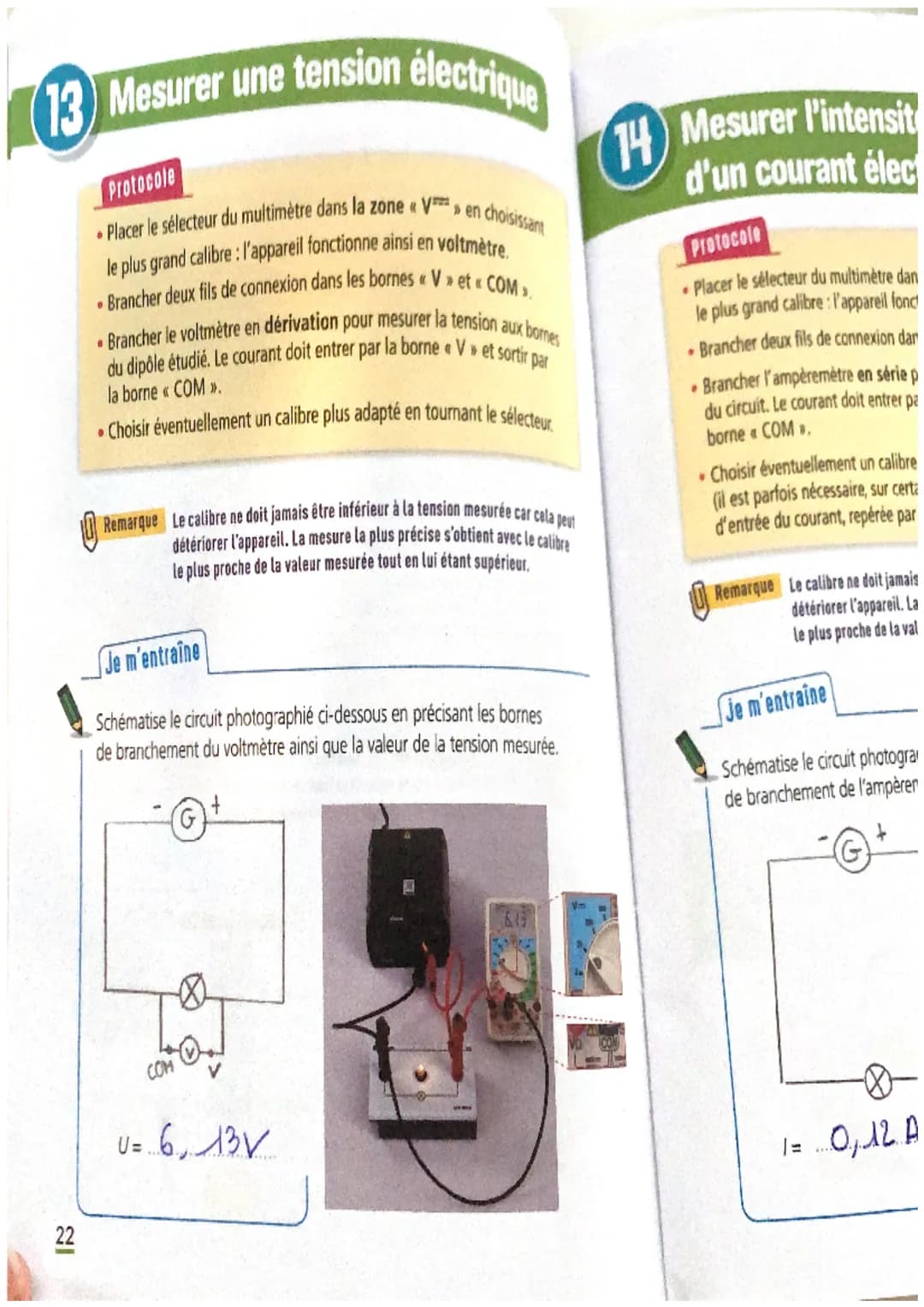

Mesurer une tension électrique

Ce chapitre explique la procédure pour mesurer une tension électrique avec un multimètre :

  1. Placer le sélecteur du multimètre dans la zone "V" en choisissant le plus grand calibre.
  2. Brancher les fils de connexion dans les bornes "V" et "COM".
  3. Brancher le voltmètre en dérivation aux bornes du dipôle étudié.
  4. Ajuster le calibre si nécessaire pour une mesure plus précise.

Exemple : Dans l'exercice pratique, la tension mesurée est de 6,13 V.

Highlight : Comme pour l'intensité, le calibre choisi doit toujours être supérieur à la tension mesurée.

Intensité et tension électrique – page 6

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

À la découverte du multimètre

Ce chapitre présente un exercice pratique pour se familiariser avec l'utilisation d'un multimètre :

  1. Identification des différentes parties du multimètre (sélecteur, bornes, écran).
  2. La borne COM est toujours reliée à la borne négative du générateur.
  3. Pour la première mesure d'intensité, il faut mettre le sélecteur sur le calibre 10 A et utiliser la borne 10 A.
  4. Pour une mesure plus précise, il faut utiliser le calibre le plus proche de la valeur mesurée, tout en restant supérieur.
  5. L'ampèremètre se branche en série dans le circuit.

Highlight : La maîtrise du multimètre est essentielle pour effectuer des mesures précises dans les circuits électriques.

Intensité et tension électrique – page 7

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Utilisation du Multimètre

Cette dernière partie couvre l'utilisation pratique du multimètre pour diverses mesures électriques.

Example: Pour les mesures de tension continue et alternative, utiliser les bornes appropriées et sélectionner le bon calibre.

Highlight: La borne COM est toujours reliée au pôle négatif du générateur.

Intensité et tension électrique – page 8

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

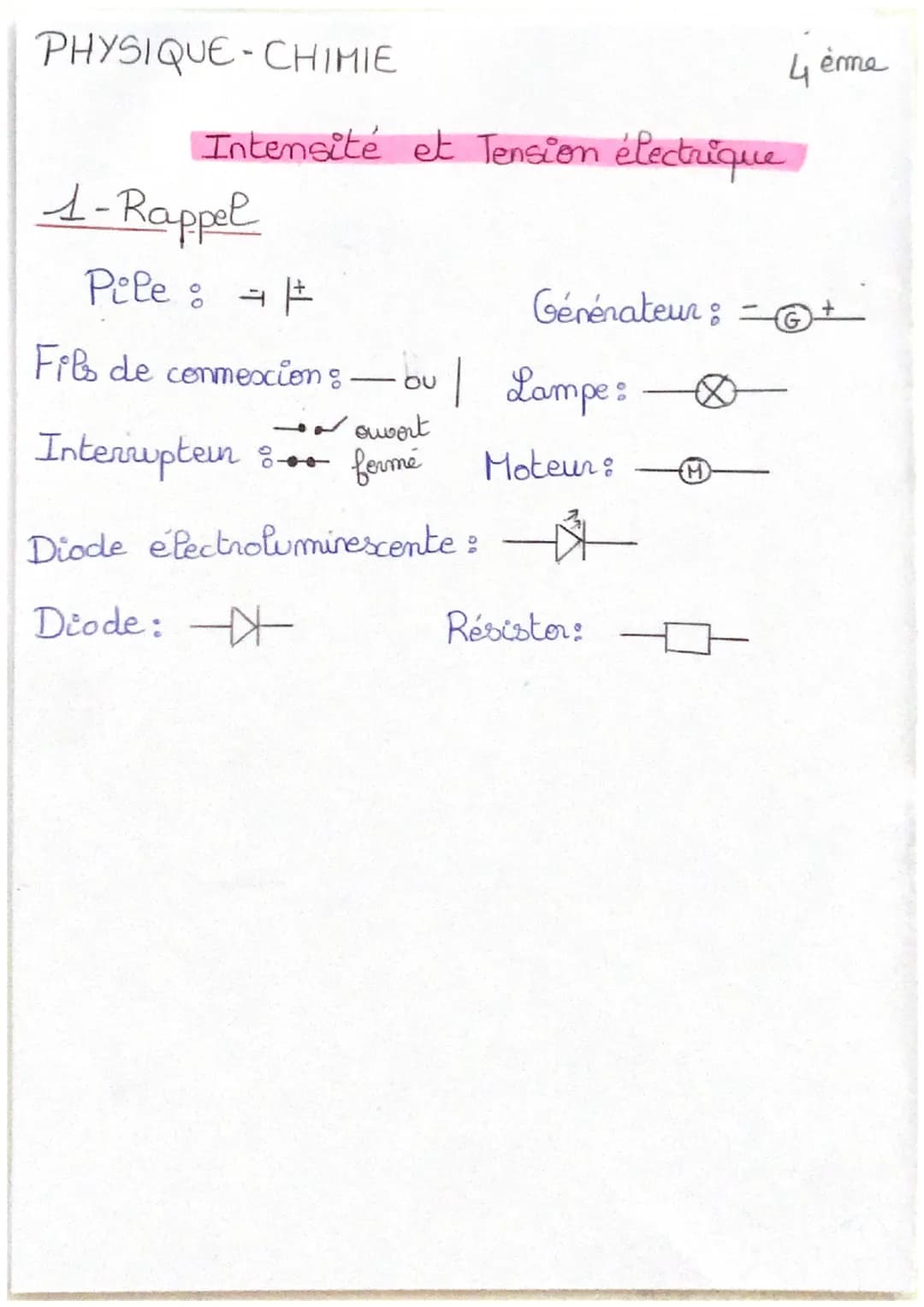

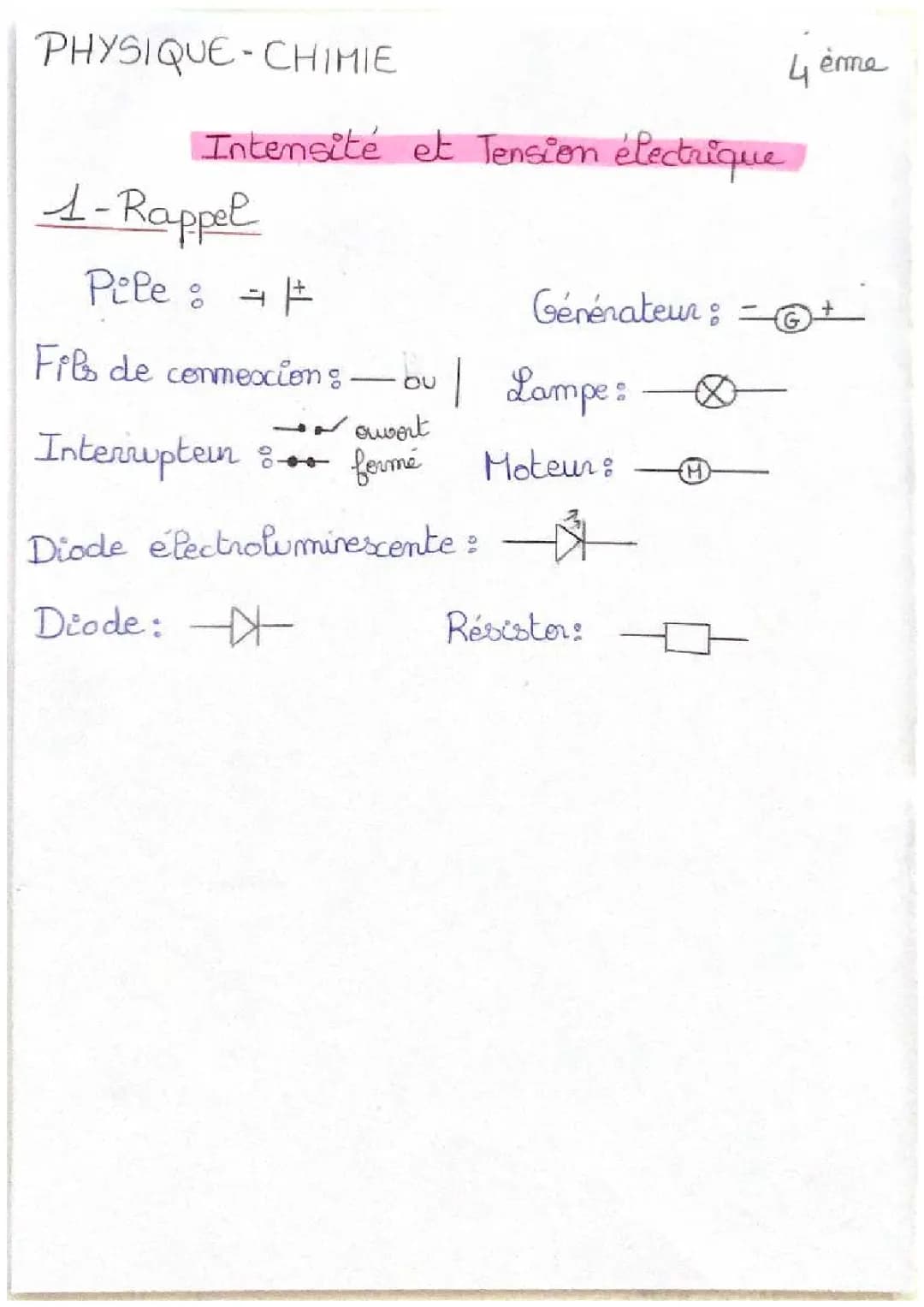

Composants de base des circuits électriques

Ce chapitre présente les symboles et composants essentiels utilisés dans les circuits électriques :

  • Pile et générateur
  • Fils de connexion
  • Interrupteur (ouvert et fermé)
  • Lampe
  • Moteur
  • Diode électroluminescente
  • Diode
  • Résistor

Vocabulaire : Un résistor est un composant électronique passif qui oppose une résistance au passage du courant électrique.

Ces éléments de base sont utilisés pour construire des circuits plus complexes et illustrer les lois de l'électricité.
