Comprendre la proportionnalité avec les graphiques électriques

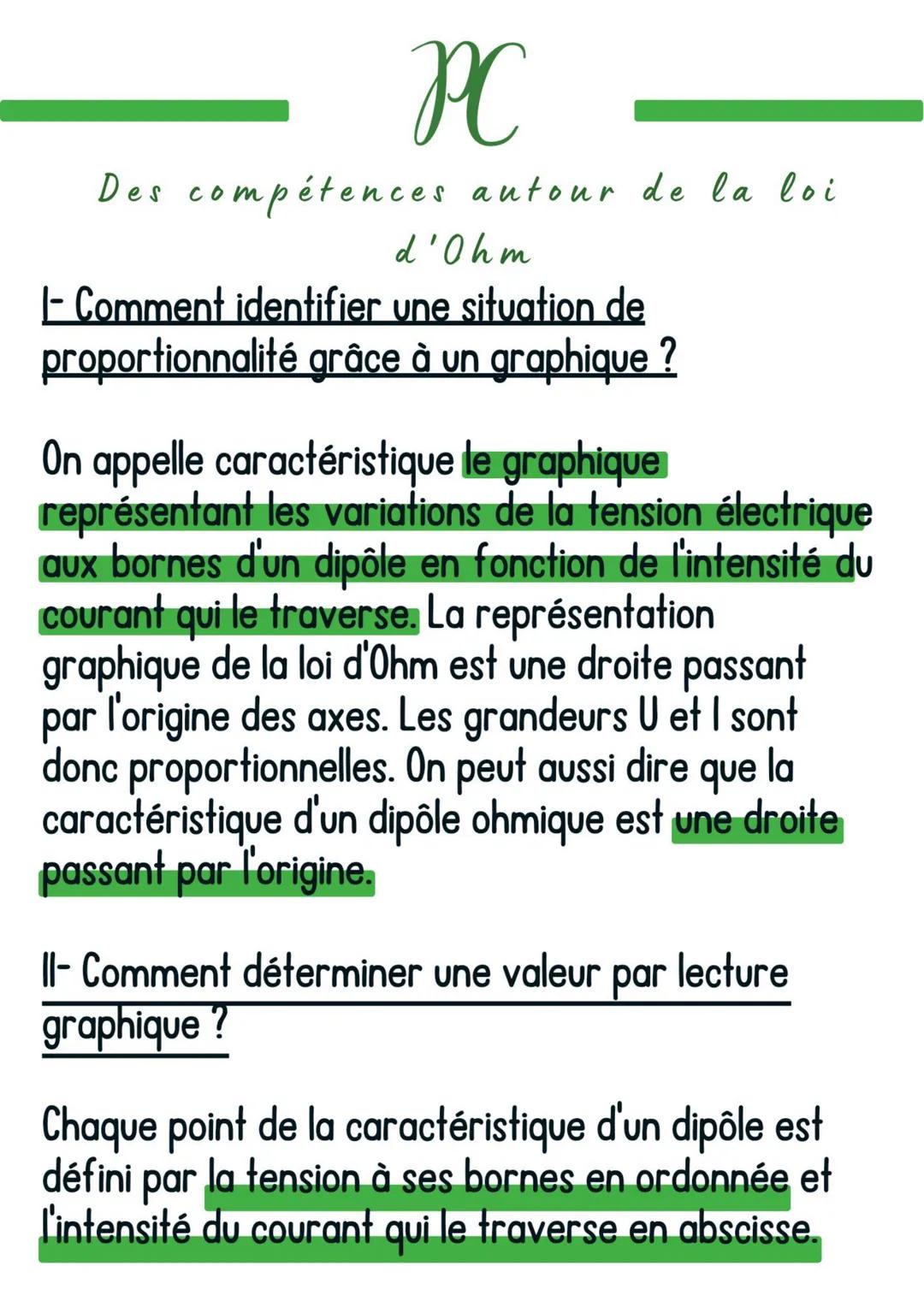

Tu sais déjà reconnaître une situation de proportionnalité en maths ? C'est exactement pareil en électricité ! Quand tu traces la caractéristique d'un dipôle (c'est le graphique qui montre comment la tension varie selon l'intensité), tu obtiens une droite qui passe par l'origine.

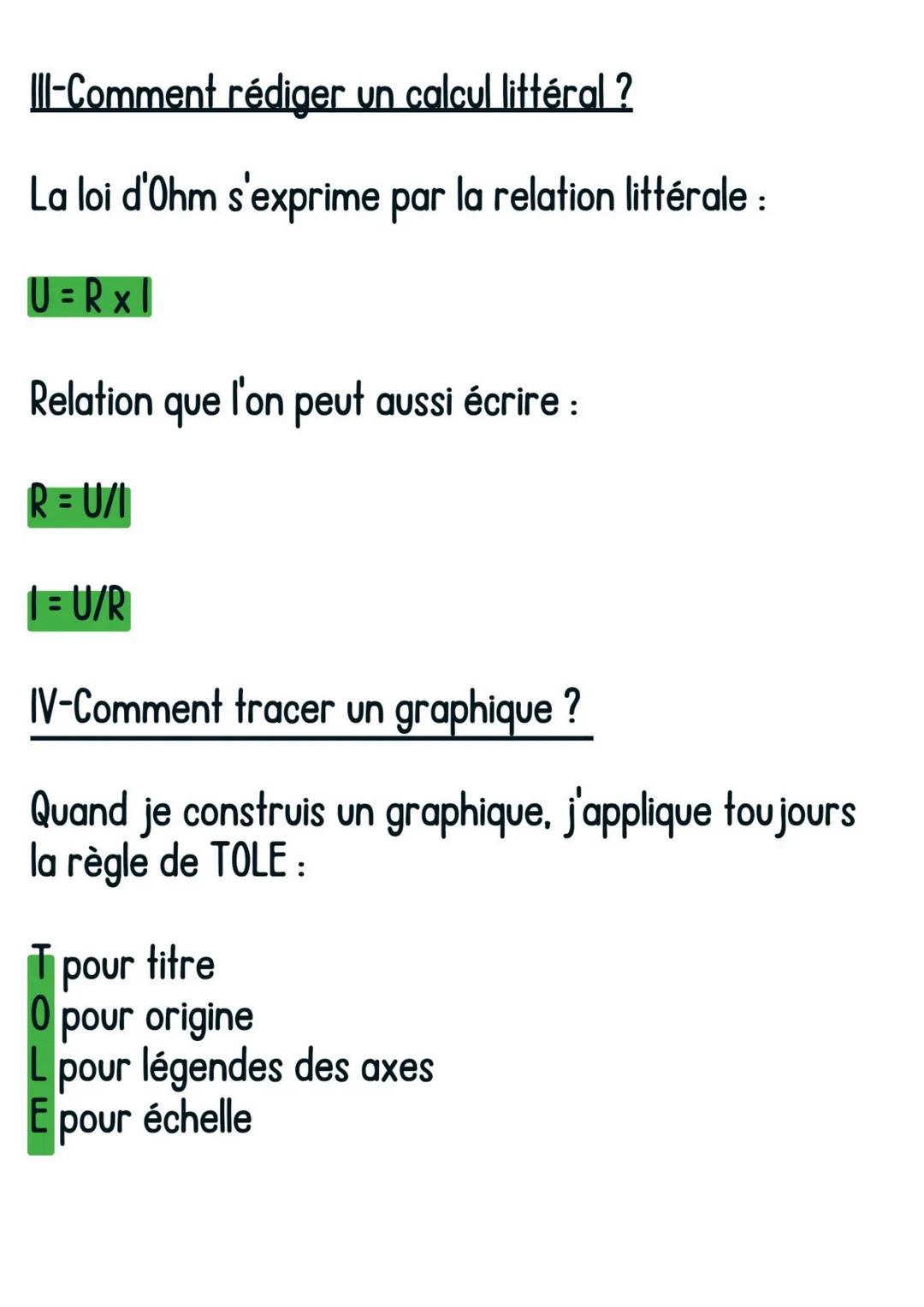

Cette droite te prouve que la tension U et l'intensité I sont proportionnelles. Plus l'intensité augmente, plus la tension augmente de façon régulière - c'est ça la loi d'Ohm en action !
Pour lire les valeurs sur ton graphique, c'est simple : chaque point te donne une paire de valeurs. L'intensité se lit sur l'axe horizontal (abscisse) et la tension sur l'axe vertical (ordonnée).
💡 Astuce pratique : Si ta droite ne passe pas par l'origine, ce n'est pas un dipôle ohmique !
