Système optique et formation d'images : la lunette astronomique

Découvre les lunettes afocales et astronomiques: schémas et définitions simples

Voici le résumé optimisé pour le référencement en français :

La lunette astronomique est un système optique afocal composé de deux lentilles convergentes permettant d'observer des objets lointains avec un grossissement. Son fonctionnement repose sur la formation d'une image intermédiaire par l'objectif, puis son observation à l'infini à travers l'oculaire. Le grossissement est donné par le rapport des distances focales de l'objectif et de l'oculaire.

• L'objectif collecte la lumière et forme une image intermédiaire
• L'oculaire permet d'observer cette image à l'infini sans accommodation
• Le réglage afocal nécessite que le foyer image de l'objectif coïncide avec le foyer objet de l'oculaire
• Le grossissement dépend du rapport des distances focales : G = f'₁/f'₂
• Un fort grossissement implique f'₁ > f'₂

...

08/01/2023

1019

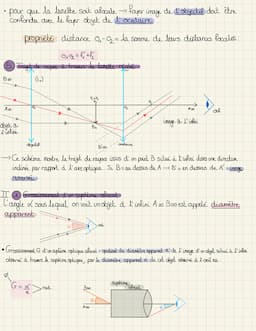

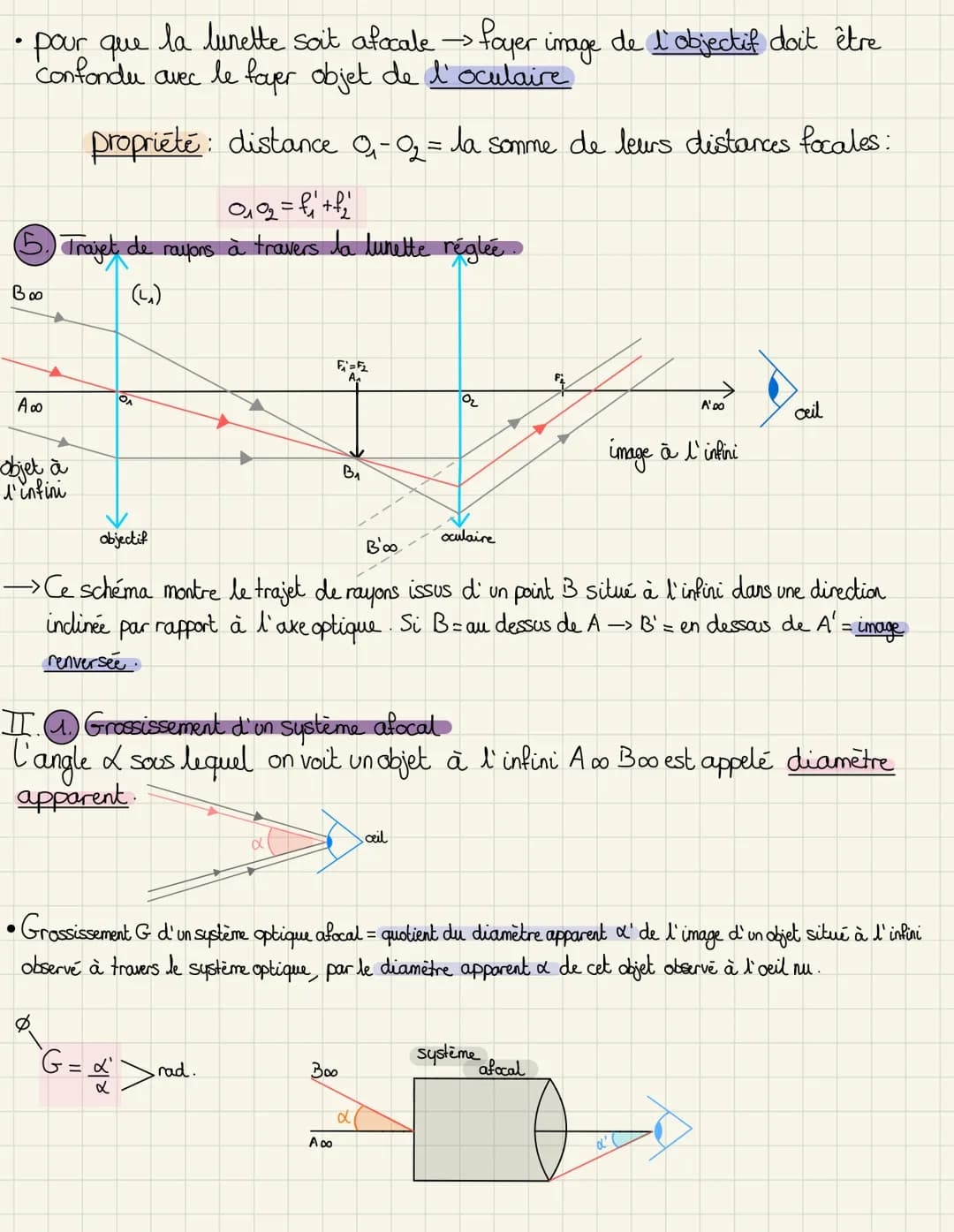

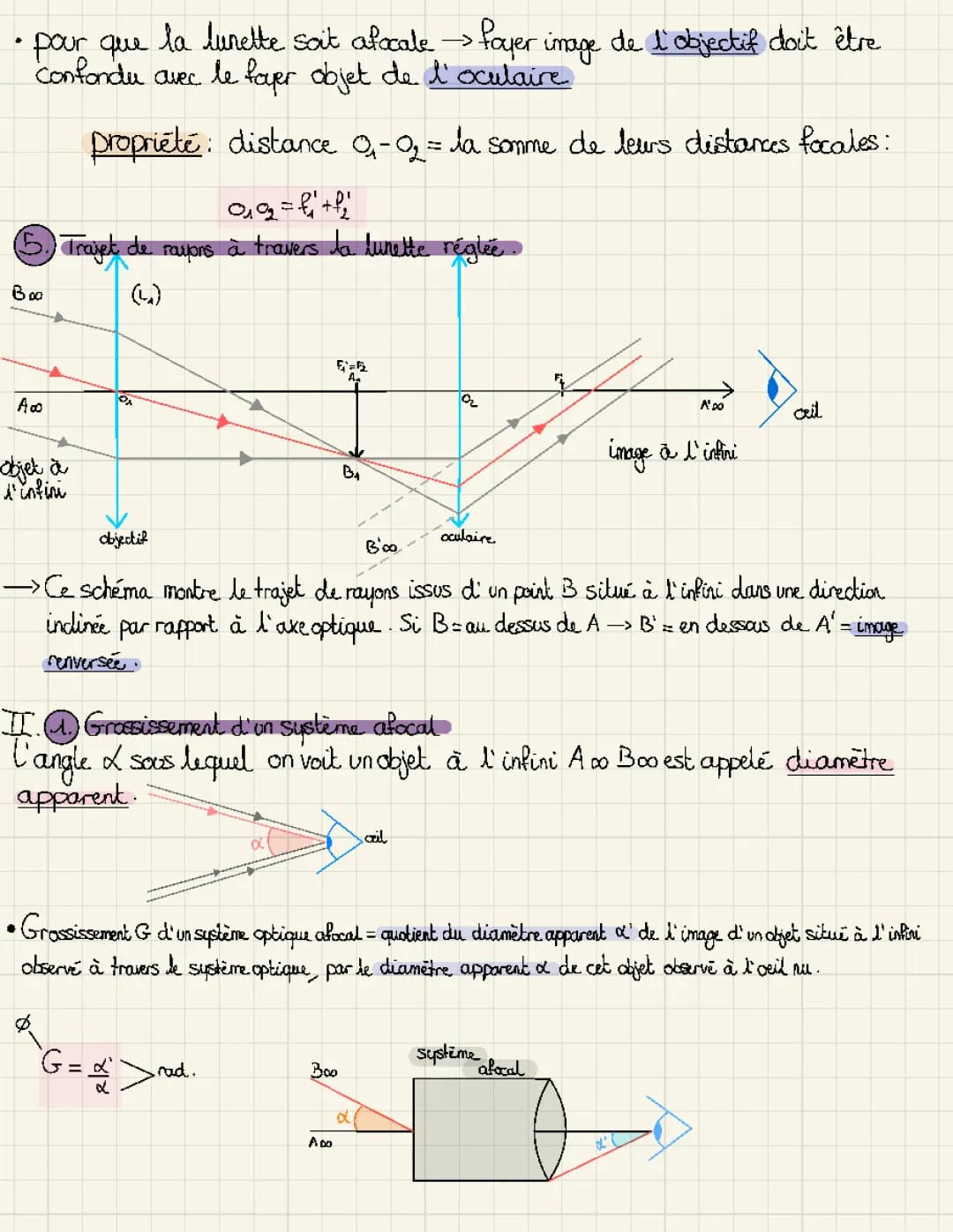

->> pour que la lunette soit afocale →> foyer image de l'objectif doit être confondu avec le foyer objet de l'oculaire propriete: distance Q

Voir

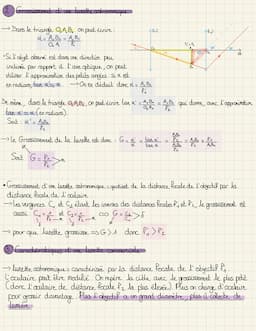

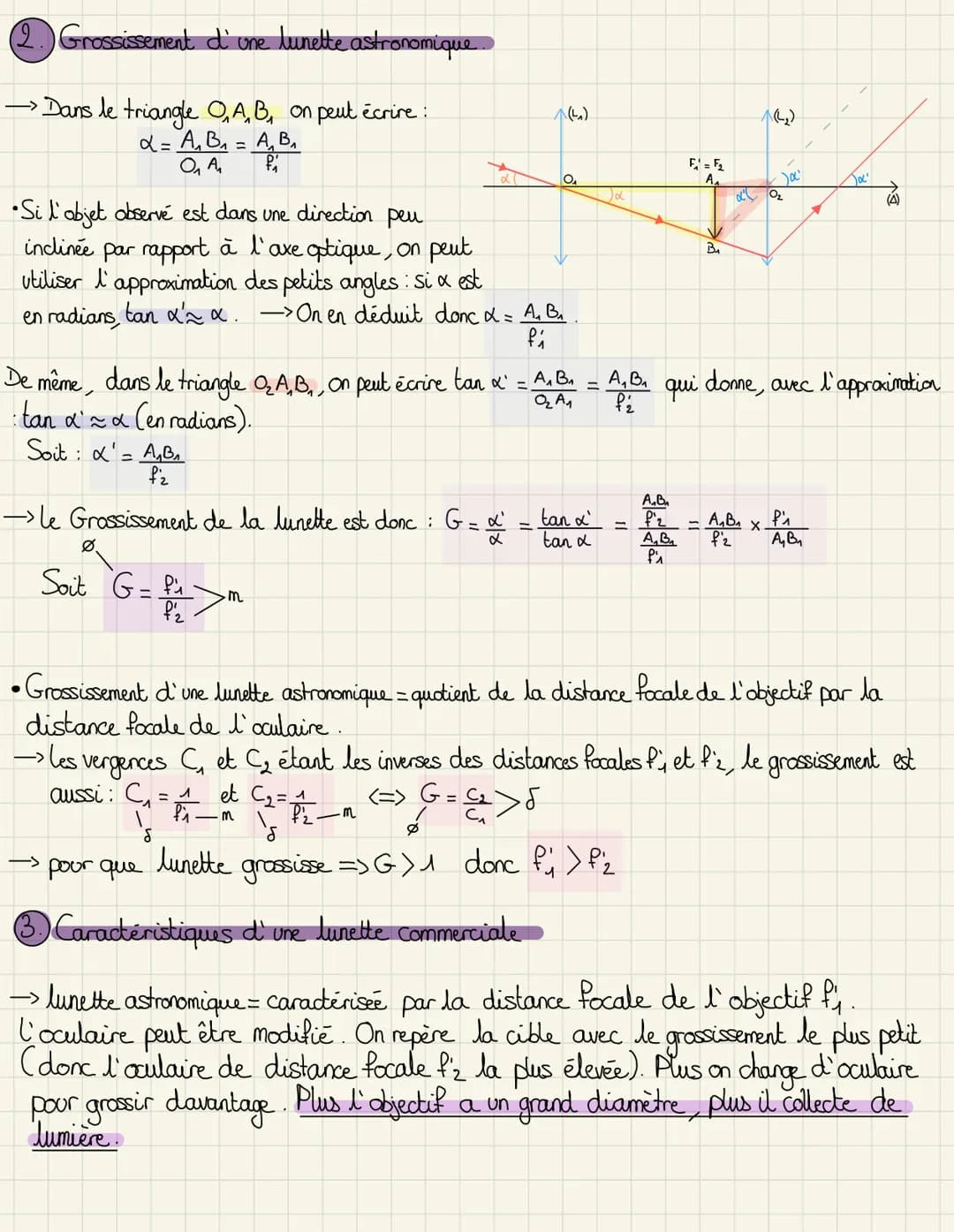

Grossissement de la lunette astronomique

Le grossissement G d'un système optique afocal est défini comme le rapport entre le diamètre apparent de l'image à travers le système et le diamètre apparent de l'objet à l'œil nu.

Définition : Le diamètre apparent est l'angle sous lequel on voit un objet situé à l'infini.

Pour calculer le grossissement, on utilise l'approximation des petits angles pour les objets peu inclinés par rapport à l'axe optique. Dans ce cas, la tangente de l'angle est approximativement égale à l'angle en radians.

En analysant le trajet des rayons à travers la lunette, on obtient la formule du grossissement :

G = f'₁ / f'₂

Formule : Le grossissement d'une lunette astronomique est égal au quotient de la distance focale de l'objectif par la distance focale de l'oculaire.

On peut également exprimer le grossissement en fonction des vergences C₁ et C₂ des lentilles :

G = C₂ / C₁

Pour que la lunette grossisse, il faut que G > 1, ce qui implique que f'₁ > f'₂.

Highlight : Plus le rapport entre les distances focales de l'objectif et de l'oculaire est grand, plus le grossissement est important.

->> pour que la lunette soit afocale →> foyer image de l'objectif doit être confondu avec le foyer objet de l'oculaire propriete: distance Q

Voir

Caractéristiques d'une lunette commerciale

Une lunette astronomique commerciale est caractérisée principalement par la distance focale de son objectif f'₁. L'oculaire peut être changé pour modifier le grossissement.

Conseil pratique : On repère généralement la cible avec le grossissement le plus faible oculairedeplusgrandedistancefocaleoculaire de plus grande distance focale, puis on change d'oculaire pour augmenter le grossissement.

Le diamètre de l'objectif est également un paramètre important :

Highlight : Plus l'objectif a un grand diamètre, plus il collecte de lumière, ce qui permet d'observer des objets plus faiblement lumineux.

Les lunettes astronomiques sont donc des instruments polyvalents dont les performances peuvent être adaptées en fonction des besoins d'observation.

Vocabulaire :

  • Lunette afocale : système optique formant l'image d'un objet à l'infini à l'infini
  • Grossissement : rapport entre le diamètre apparent de l'image et celui de l'objet
  • Objectif : lentille convergente du côté de l'objet observé
  • Oculaire : lentille convergente du côté de l'œil de l'observateur

Ces notions sont essentielles pour comprendre le fonctionnement et l'utilisation des lunettes astronomiques, un sujet important en optique pour les élèves de Terminale.

Contenus similaires

Know la lunette astronomique thumbnail

18

734

Tle

la lunette astronomique

spe physique

Know Chapitre 3 : Lunette astronomique thumbnail

10

214

Tle

Chapitre 3 : Lunette astronomique

Fiche de révision sur le chapitre lunette astronomique

Know Les méthodes physiques d’analyse d’un système chimique thumbnail

16

424

Tle

Les méthodes physiques d’analyse d’un système chimique

Know Lunette astronomique thumbnail

9

458

1ère/Tle

Lunette astronomique

Fiche de spé comme promis sur insta pour les terminales :)

Know Phénomène ondulatoire et Lunette astronomique thumbnail

3

141

Tle

Phénomène ondulatoire et Lunette astronomique

Fiches Terminale spé Physique 🔭

Know Vision et image thumbnail

60

1072

Tle

Vision et image

fiche sur la vision et les images en physique source : Google image

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

21 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 17 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Matières

Physique/Chimie

Propriétés physico-chimiques

Ondes et signaux

Système optique et formation d'images : la lunette astronomique



Physique/Chimie

•

1 019

•

8 janv. 2023

•

3 pages

Découvre les lunettes afocales et astronomiques: schémas et définitions simples

M

maelie

@maelie_tbsg

->> pour que la lunette soit afocale →> foyer image de l'objectif doit être confondu avec le foyer objet de l'oculaire propriete: distance Q

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Grossissement de la lunette astronomique

Le grossissement G d'un système optique afocal est défini comme le rapport entre le diamètre apparent de l'image à travers le système et le diamètre apparent de l'objet à l'œil nu.

Définition : Le diamètre apparent est l'angle sous lequel on voit un objet situé à l'infini.

Pour calculer le grossissement, on utilise l'approximation des petits angles pour les objets peu inclinés par rapport à l'axe optique. Dans ce cas, la tangente de l'angle est approximativement égale à l'angle en radians.

En analysant le trajet des rayons à travers la lunette, on obtient la formule du grossissement :

G = f'₁ / f'₂

Formule : Le grossissement d'une lunette astronomique est égal au quotient de la distance focale de l'objectif par la distance focale de l'oculaire.

On peut également exprimer le grossissement en fonction des vergences C₁ et C₂ des lentilles :

G = C₂ / C₁

Pour que la lunette grossisse, il faut que G > 1, ce qui implique que f'₁ > f'₂.

Highlight : Plus le rapport entre les distances focales de l'objectif et de l'oculaire est grand, plus le grossissement est important.

->> pour que la lunette soit afocale →> foyer image de l'objectif doit être confondu avec le foyer objet de l'oculaire propriete: distance Q

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Caractéristiques d'une lunette commerciale

Une lunette astronomique commerciale est caractérisée principalement par la distance focale de son objectif f'₁. L'oculaire peut être changé pour modifier le grossissement.

Conseil pratique : On repère généralement la cible avec le grossissement le plus faible oculairedeplusgrandedistancefocaleoculaire de plus grande distance focale, puis on change d'oculaire pour augmenter le grossissement.

Le diamètre de l'objectif est également un paramètre important :

Highlight : Plus l'objectif a un grand diamètre, plus il collecte de lumière, ce qui permet d'observer des objets plus faiblement lumineux.

Les lunettes astronomiques sont donc des instruments polyvalents dont les performances peuvent être adaptées en fonction des besoins d'observation.

Vocabulaire :

  • Lunette afocale : système optique formant l'image d'un objet à l'infini à l'infini
  • Grossissement : rapport entre le diamètre apparent de l'image et celui de l'objet
  • Objectif : lentille convergente du côté de l'objet observé
  • Oculaire : lentille convergente du côté de l'œil de l'observateur

Ces notions sont essentielles pour comprendre le fonctionnement et l'utilisation des lunettes astronomiques, un sujet important en optique pour les élèves de Terminale.

->> pour que la lunette soit afocale →> foyer image de l'objectif doit être confondu avec le foyer objet de l'oculaire propriete: distance Q

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

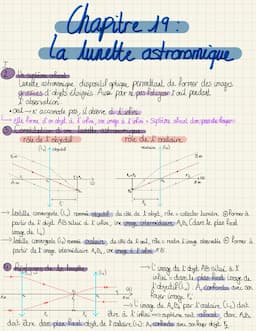

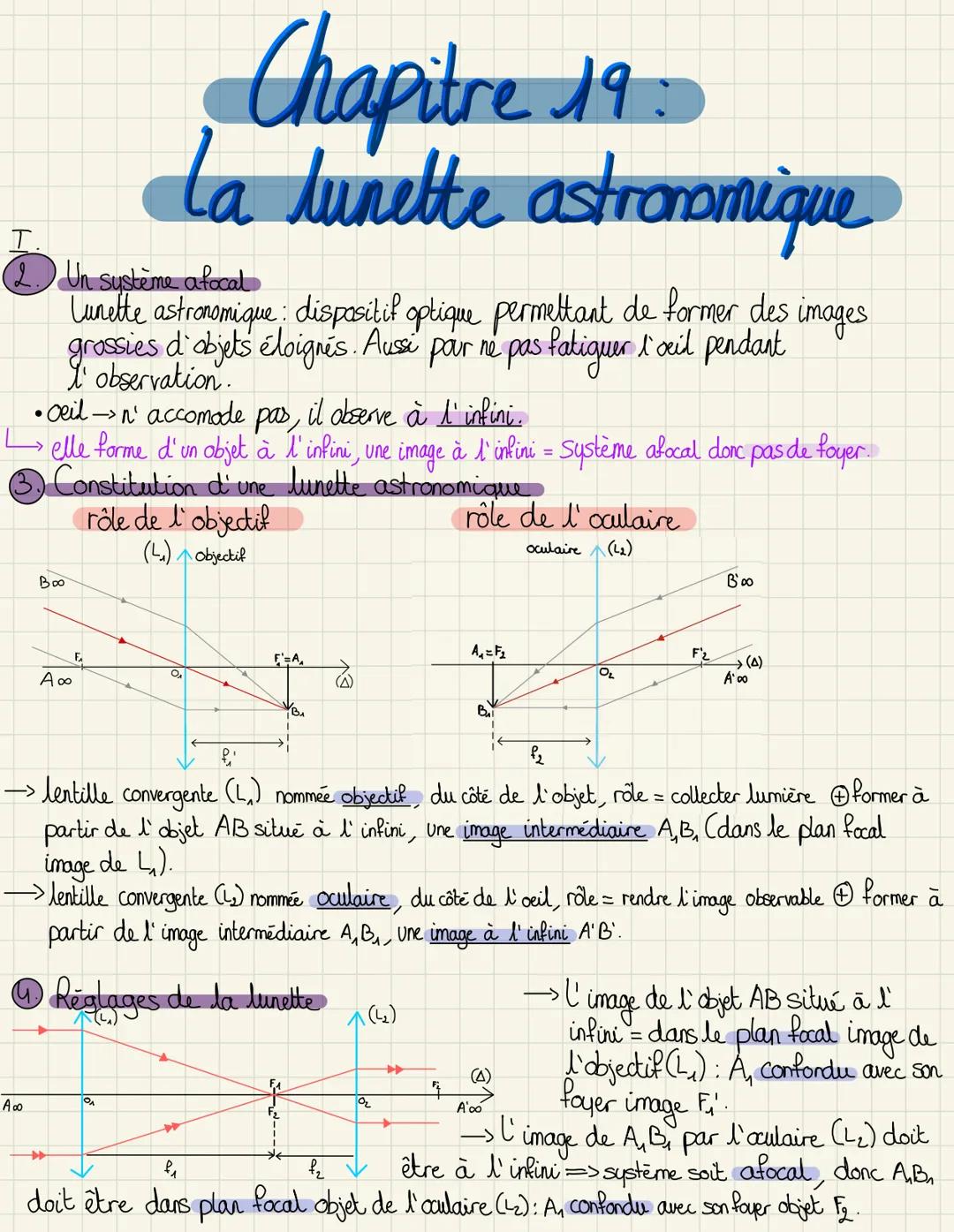

Constitution et principe de la lunette astronomique

La lunette astronomique est un dispositif optique permettant d'observer des objets éloignés avec un grossissement important. Elle est constituée de deux lentilles convergentes :

  1. L'objectif L1L₁ : lentille du côté de l'objet, qui collecte la lumière et forme une image intermédiaire.
  2. L'oculaire L2L₂ : lentille du côté de l'œil, qui rend l'image observable à l'infini.

Définition : Un système afocal est un système optique qui forme d'un objet à l'infini une image à l'infini, sans foyer image final.

La lunette astronomique fonctionne comme un système afocal pour ne pas fatiguer l'œil pendant l'observation. L'œil n'accommode pas et observe à l'infini.

Highlight : Pour qu'une lunette soit afocale, le foyer image de l'objectif doit être confondu avec le foyer objet de l'oculaire.

Le réglage de la lunette consiste à faire coïncider ces deux foyers. La distance entre les centres optiques des deux lentilles est alors égale à la somme de leurs distances focales : O₁O₂ = f'₁ + f'₂.

Exemple : Un schéma montre le trajet des rayons issus d'un point B∞ situé à l'infini dans une direction inclinée par rapport à l'axe optique. L'image finale B'∞ est renversée par rapport à l'objet.
