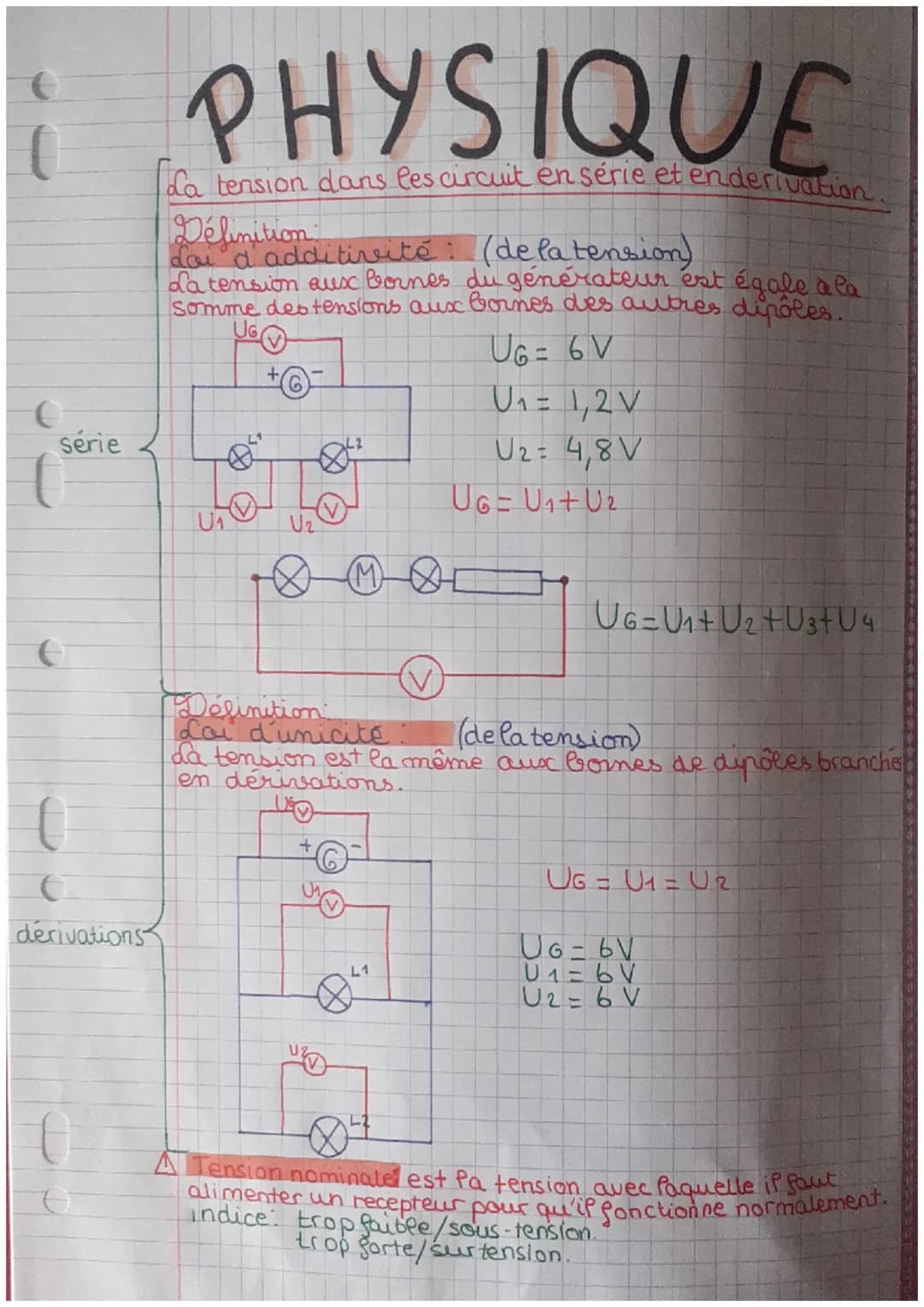

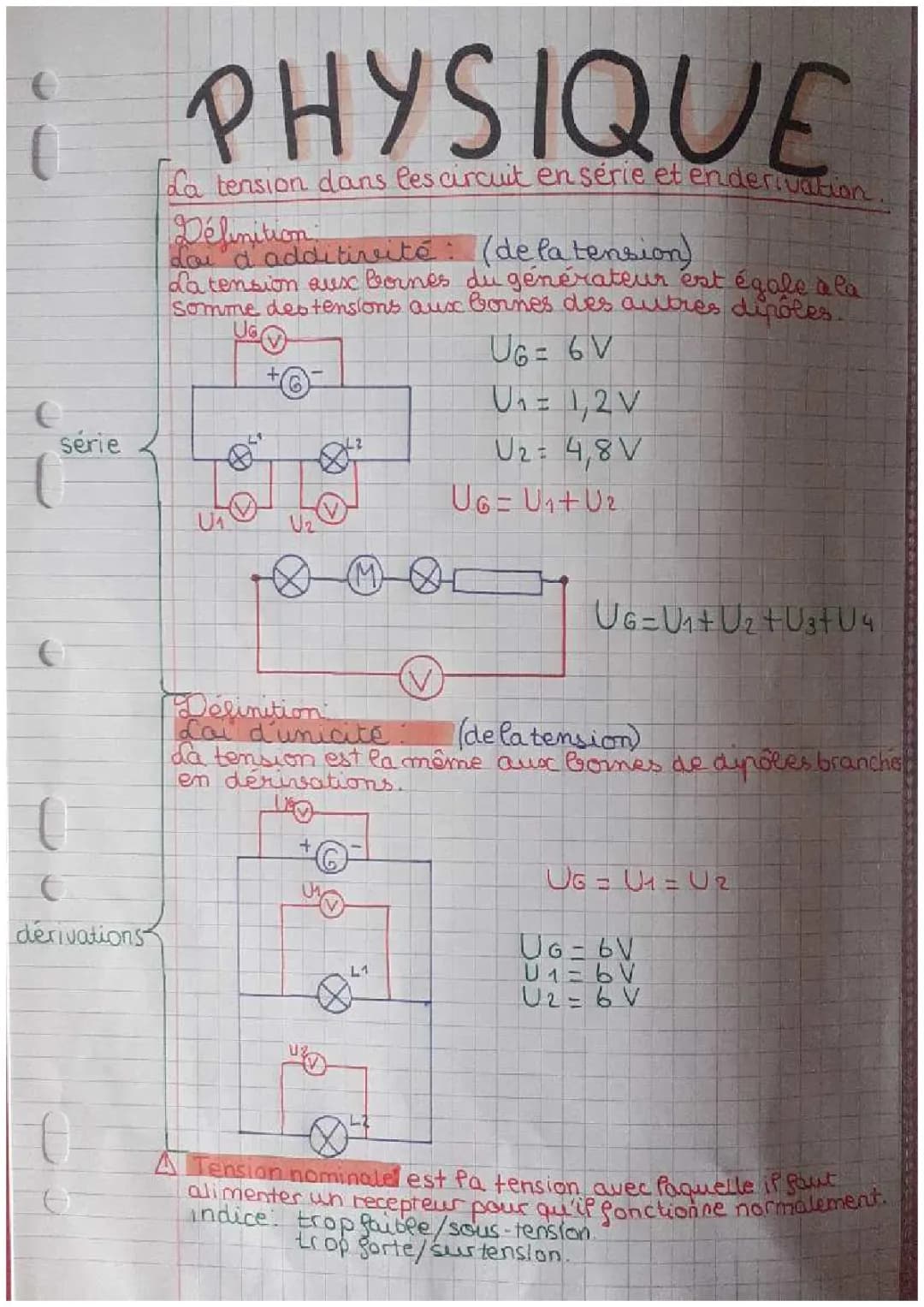

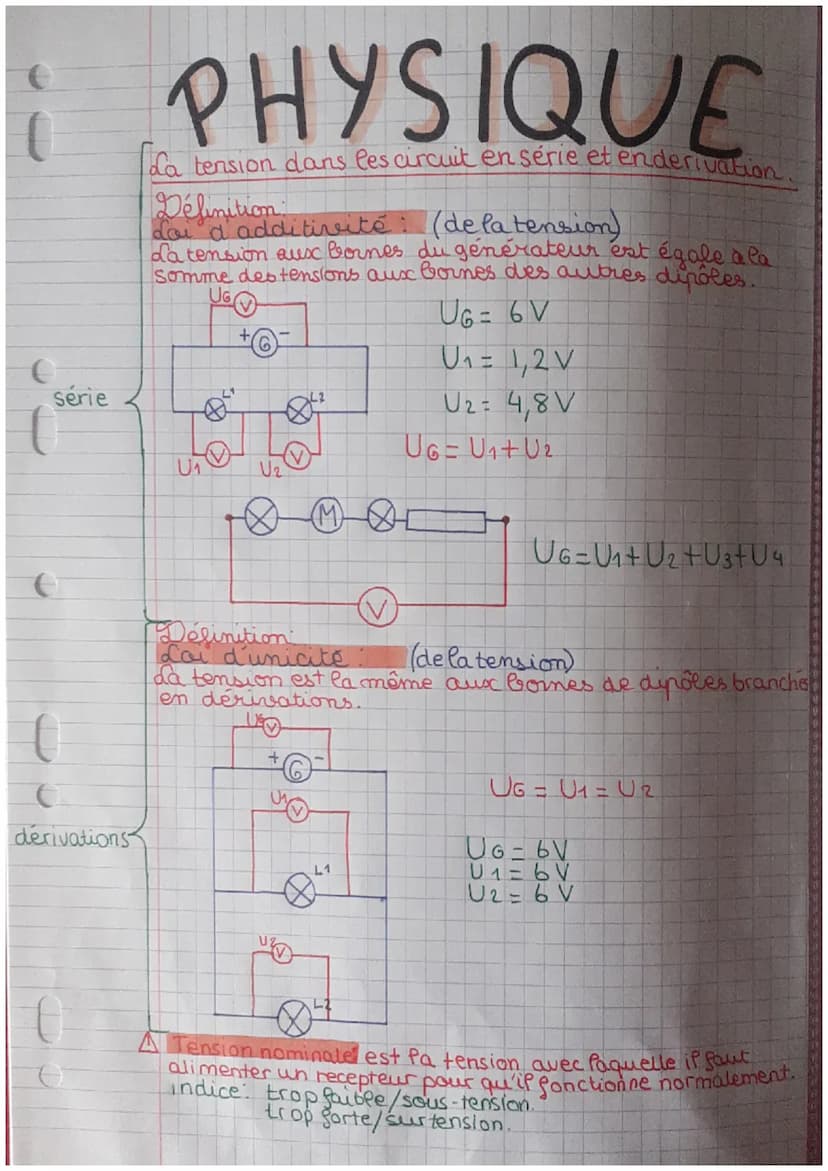

Tension dans les circuits en série et en dérivation

Cette page explique les concepts fondamentaux de la tension en série et parallèle dans les circuits électriques. Elle présente deux lois importantes : la loi d'additivité des tensions pour les circuits en série et la loi d'unicité des tensions pour les circuits en dérivation.

La loi d'additivité des tensions, également connue sous le nom de loi des tensions dans un circuit en série, est définie comme suit : la tension aux bornes du générateur est égale à la somme des tensions aux bornes des autres dipôles dans le circuit.

Example: Dans un circuit en série avec un générateur de 6V et deux composants, si U₁ = 1,2V et U₂ = 4,8V, alors UG = U₁ + U₂ = 6V.

La loi d'unicité des tensions, aussi appelée loi des tensions dans un circuit en dérivation, stipule que la tension est la même aux bornes des dipôles branchés en dérivation (ou en parallèle).

Example: Dans un circuit en dérivation avec un générateur de 6V et deux composants en parallèle, UG = U₁ = U₂ = 6V.

Vocabulary: Tension nominale - C'est la tension avec laquelle il faut alimenter un récepteur pour qu'il fonctionne normalement.

Highlight: Une tension trop faible peut entraîner une sous-tension, tandis qu'une tension trop forte peut provoquer une surtension. Ces deux situations peuvent être préjudiciables au bon fonctionnement des appareils électriques.

Ces lois sont essentielles pour calculer la tension dans un circuit en série ou pour comprendre la tension dans un circuit en parallèle. Elles forment la base de nombreux calculs en électricité et sont cruciales pour la conception et l'analyse des circuits électriques.
