Comprendre le Circuit RC - Résumé pour la Terminale Spé Physique

Signaler
user profile picture
emma@emma_lmzc
Ajouter aux sources Google
Le circuit RC est l'un des circuits les plus importants en physique ! Tu vas découvrir comment un condensateur et une résistance interagissent ensemble, créant des phénomènes de charge et décharge qui suivent des lois mathématiques précises.

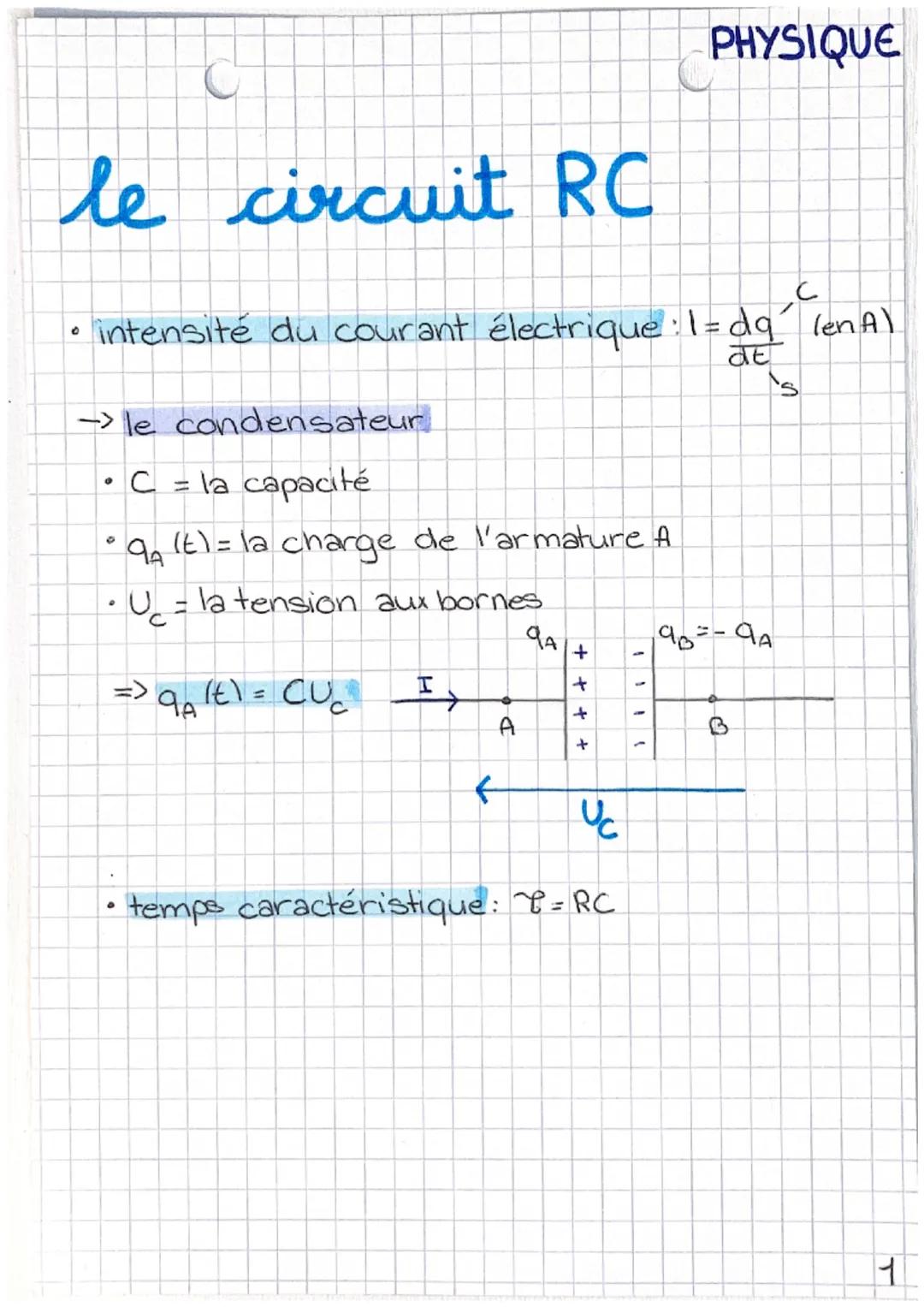

Le circuit RC – page 1

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Les bases du circuit RC

Tu te demandes peut-être ce qui se passe quand on combine un condensateur et une résistance ? C'est exactement ce qu'on appelle un circuit RC, et c'est plus simple que tu ne le penses !

L'intensité du courant électrique se calcule avec I = dq/dt (en ampères). Le condensateur, lui, a une capacité C qui détermine combien de charge il peut stocker sur ses armatures.

La relation fondamentale à retenir : q_Att = CU_C. Cela signifie que la charge sur l'armature A est proportionnelle à la tension aux bornes du condensateur. Le temps caractéristique τ = RC est crucial car il détermine la vitesse des phénomènes !

💡 Astuce : Le temps caractéristique τ dépend uniquement de R et C - plus ils sont grands, plus les phénomènes sont lents !

Le circuit RC – page 2

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

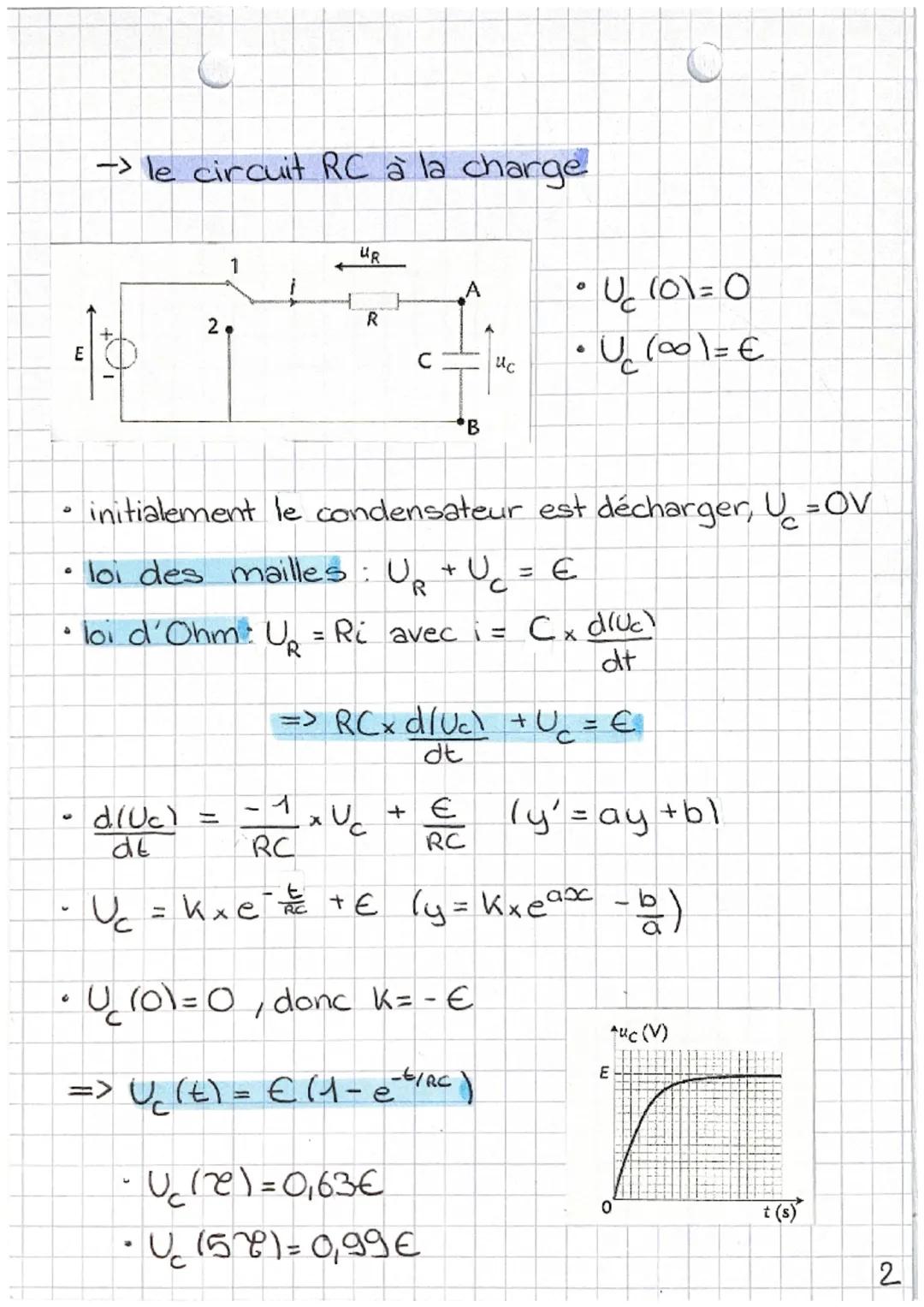

La charge du condensateur

Imagine que tu connectes un condensateur déchargé à une pile - que va-t-il se passer ? Au début, U_c(0) = 0 car le condensateur est vide, et à la fin U_c(∞) = E car il se charge complètement.

La loi des mailles nous donne U_R + U_c = E, et avec la loi d'Ohm, on obtient l'équation différentielle du système. Après résolution, on trouve la formule magique : U_ctt = E1−e(−t/RC)1 - e^(-t/RC).

Cette courbe exponentiielle croissante est caractéristique ! À t = τ, le condensateur atteint 63% de sa charge finale Uc(τ)=0,63EU_c(τ) = 0,63E. À t = 5τ, il est pratiquement chargé à 99% Uc(5τ)=0,99EU_c(5τ) = 0,99E.

⚡ Point clé : En 5 constantes de temps, ton condensateur est quasiment chargé - c'est une règle universelle !

Le circuit RC – page 3

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

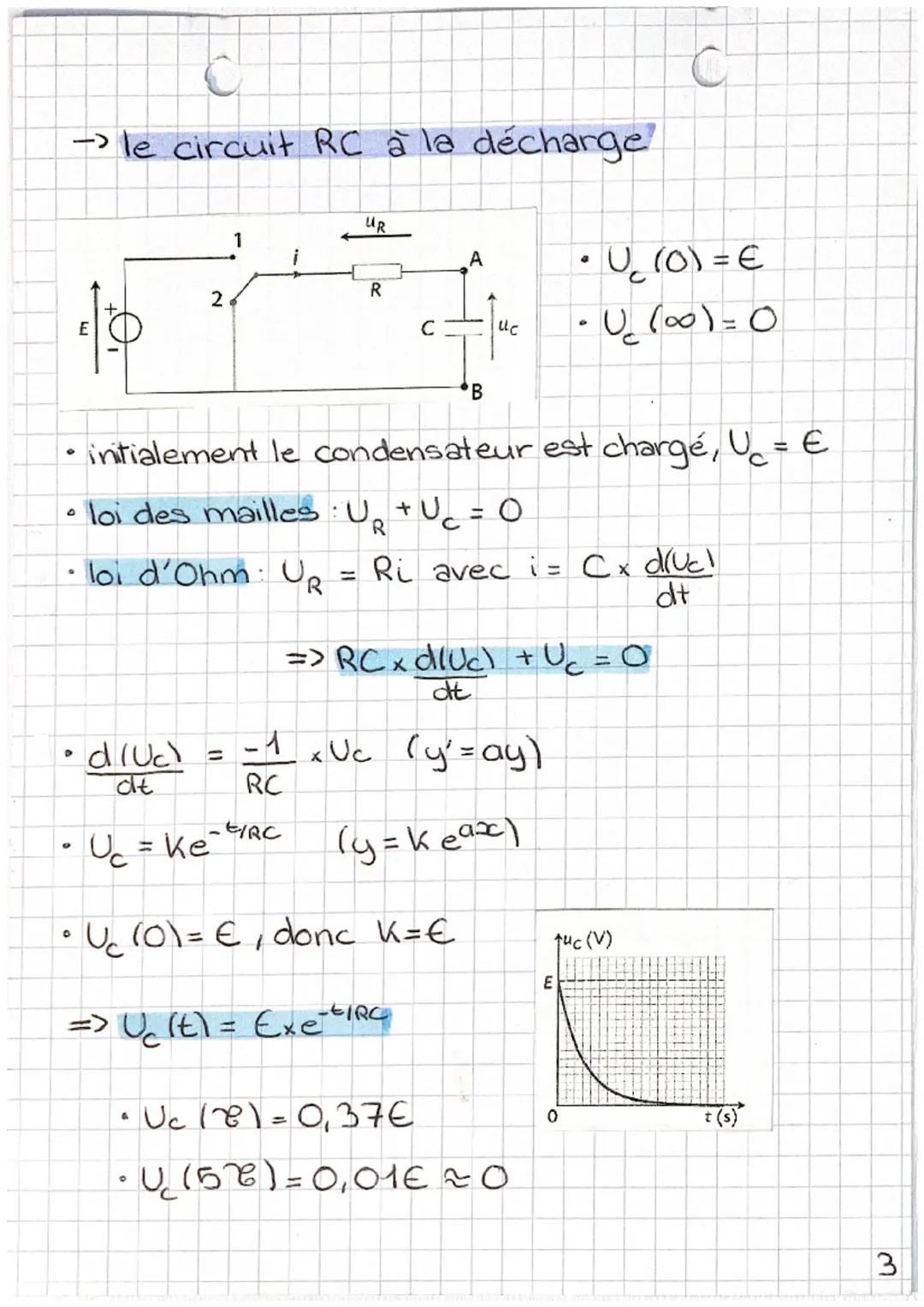

La décharge du condensateur

Maintenant, si tu déconnectes la pile et fermes le circuit, le condensateur va se décharger à travers la résistance. C'est le phénomène inverse ! Au départ U_c(0) = E et à la fin U_c(∞) = 0.

Cette fois, la loi des mailles donne U_R + U_c = 0 (pas de générateur). L'équation différentielle est plus simple et donne : U_ctt = E × e^−t/RC-t/RC. C'est une décroissance exponentielle !

Les valeurs remarquables sont inversées : à t = τ, il reste 37% de la charge Uc(τ)=0,37EU_c(τ) = 0,37E, et à t = 5τ, le condensateur est pratiquement vide Uc(5τ)≈0U_c(5τ) ≈ 0. La constante de temps RC reste la même pour la charge et la décharge.

🔥 Mémo : Charge = montée vers E, Décharge = descente vers 0 - les deux suivent des exponentielles avec la même constante de temps !
