Courant électrique : intensité, tension et la loi d'Ohm - explication simple

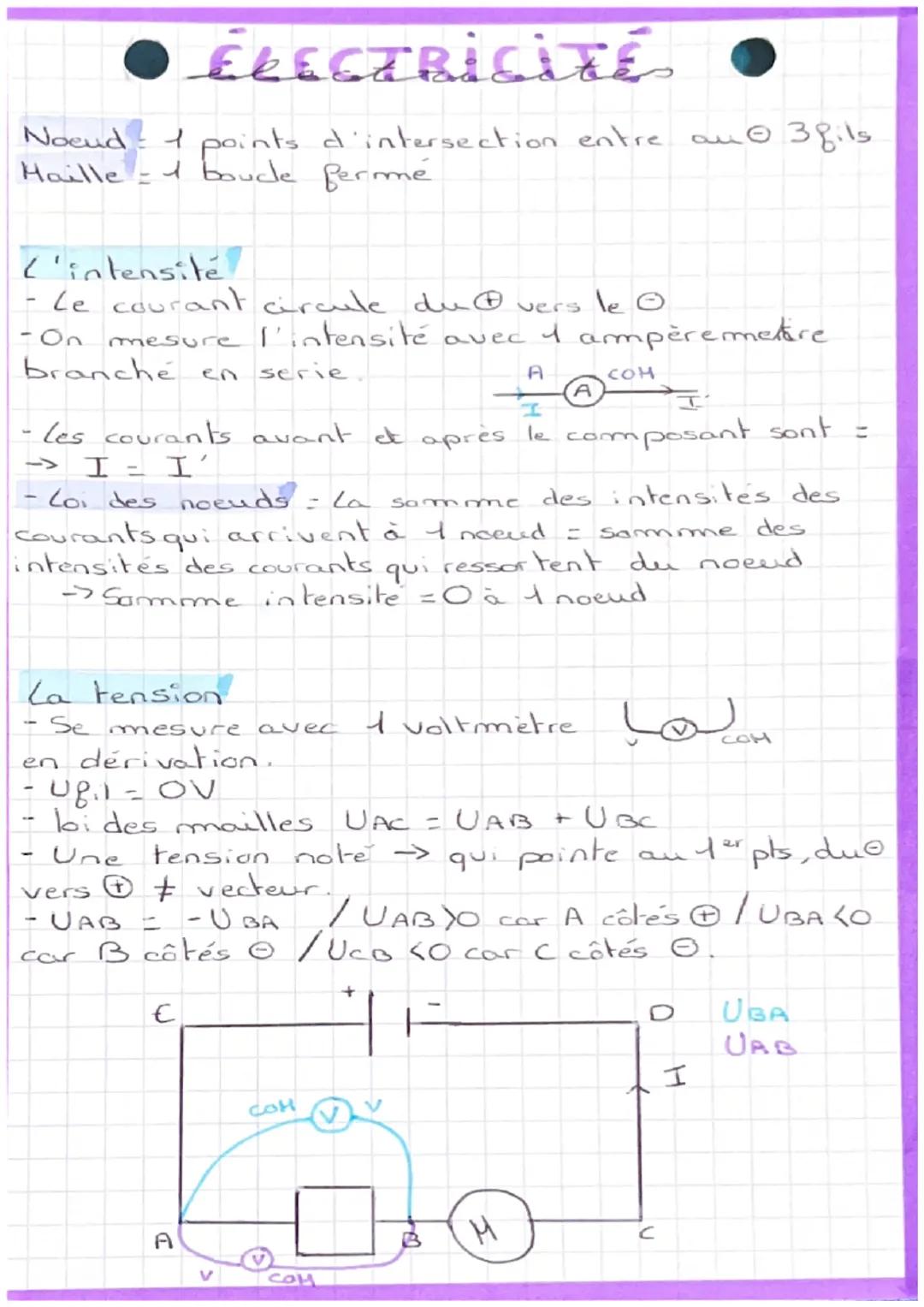

Intensité et Tension

L'intensité ($I$)

Mesure le débit du courant (en ampères $A$) avec un ampèremètre branché en série.

• Sens du courant : il circule toujours de la borne $+$ vers la borne $-$.
• Loi des nœuds : la somme des intensités qui entrent dans un nœud est égale à celle qui en sort.

La tension ($U$)

Mesure la différence de potentiel (en volts $V$) avec un voltmètre en dérivation.

• Loi des mailles : dans une boucle fermée, la somme des tensions est nulle ($U_{AC} = U_{AB} + U_{BC}$).
• Flèche tension : la flèche de $U_{AB}$ pointe toujours vers la première lettre ($A$).

💡 Astuce : Branche toujours la borne COM du multimètre du côté de la borne négative ($-$) du générateur pour éviter les valeurs négatives.

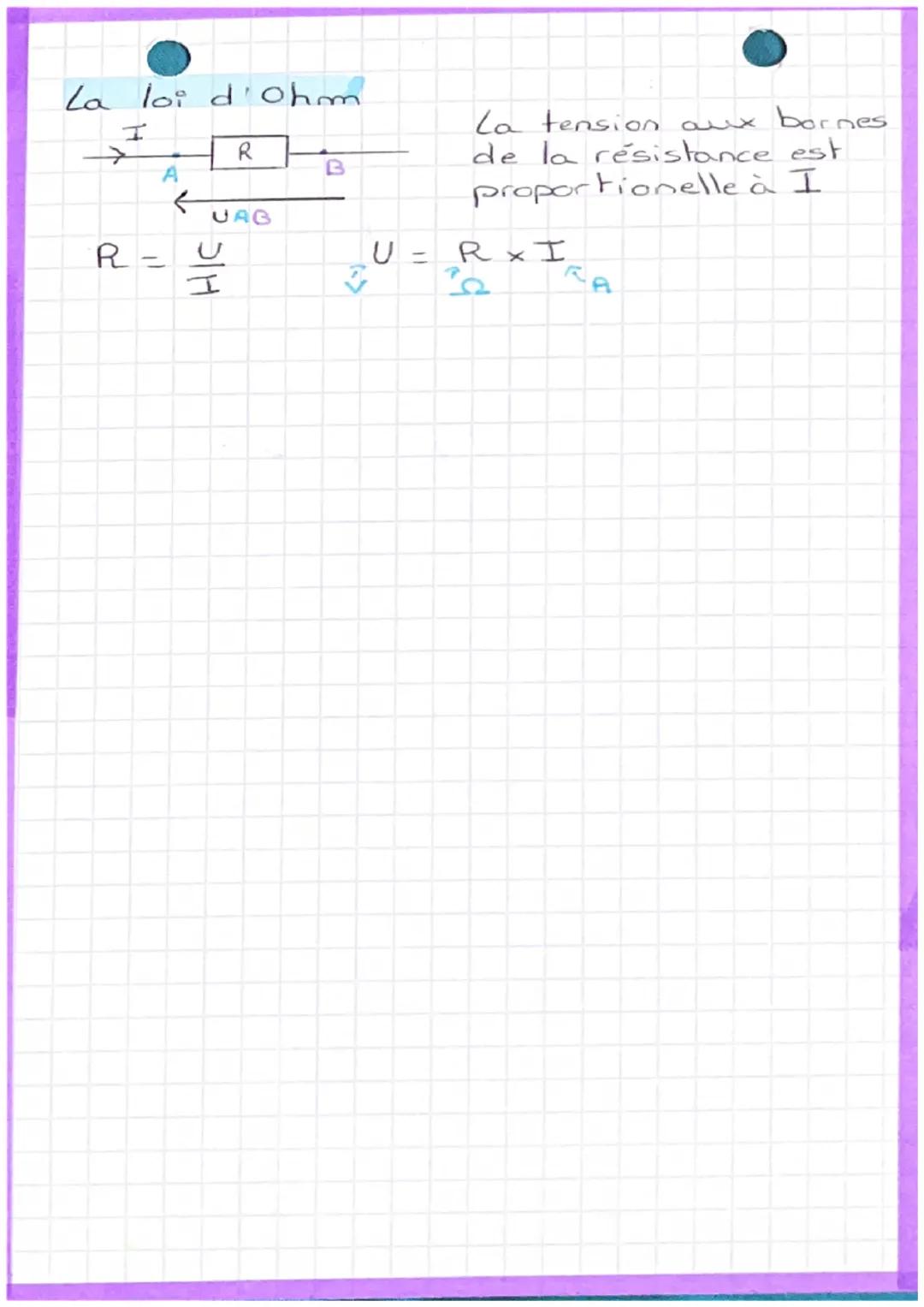

La Loi d'Ohm

Relation tension-courant

La tension aux bornes d'un dipôle résistant est proportionnelle à l'intensité qui le traverse.

• Formule : $U = R \times I$ avec la tension $U$ en volts ($V$) et l'intensité $I$ en ampères ($A$).
• Résistance : notée $R$, elle s'exprime en ohms ($\Omega$) et s'oppose au passage du courant.

Exemple : Si $R = 10\ \Omega$ et $I = 2\ A$ : $U = 10 \times 2 = 20\ V$.

💡 Astuce : Utilise le triangle mnémotechnique avec $U$ en haut, $R$ et $I$ en bas pour retrouver facilement $R = \frac{U}{I}$ et $I = \frac{U}{R}$.
