Introduction au courant électrique
Alexandra Marecaux
@alexandramarecaux_mjbn
1 / 4
Les bases du circuit électrique
Imagine un circuit électrique comme une chaîne de dipôles reliés par des fils, un peu comme un collier de perles électroniques ! Chaque circuit doit absolument avoir un générateur (comme une pile) pour fonctionner.
Le générateur joue le rôle de chef d'orchestre : il transfère l'énergie électrique vers les autres composants du circuit. Mais attention, ça ne marche que si le circuit est fermé !
Les dipôles récepteurs (lampes, moteurs, etc.) sont les musiciens de cet orchestre : ils transforment l'énergie électrique en d'autres formes d'énergie comme la lumière ou le mouvement. Pour représenter tout ça clairement, on utilise des schémas normalisés avec des symboles spéciaux.
💡 Astuce pratique : Apprends les symboles par cœur, tu en auras besoin pour tous tes exercices !

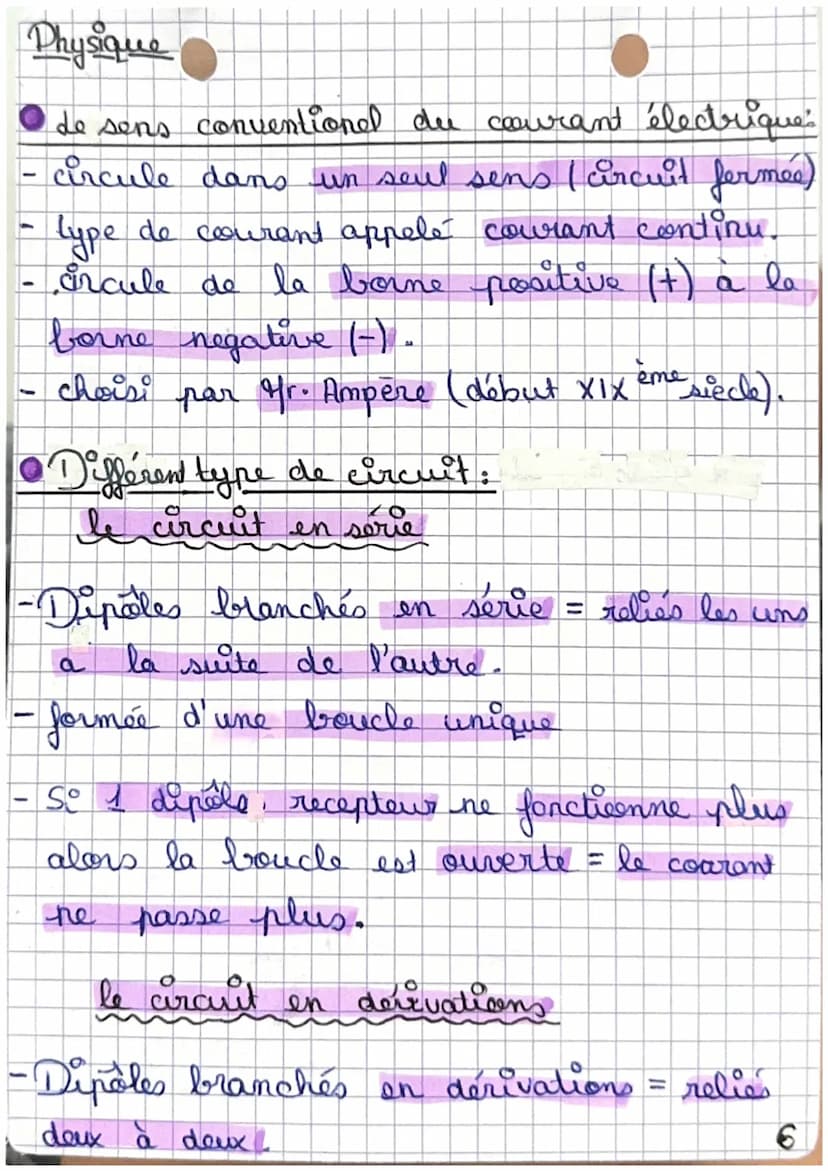

Le sens du courant et les circuits en série
Le courant continu circule toujours dans le même sens : de la borne positive (+) vers la borne négative (-). C'est Monsieur Ampère qui a décidé ça au début du XIXe siècle, et on continue de l'utiliser aujourd'hui !
Dans un circuit en série, tous les dipôles sont branchés à la suite, comme des wagons d'un train. Le circuit forme une seule boucle, ce qui a un gros inconvénient.
Si un seul composant tombe en panne, c'est la catastrophe ! Tout le circuit s'arrête car la boucle devient ouverte. C'est exactement comme les anciennes guirlandes de Noël : une ampoule grillée et plus rien ne marchait.
⚡ Rappel important : En série = une panne = tout s'arrête !
Les circuits en dérivation et le sens de branchement
Le circuit en dérivation est bien plus malin ! Les dipôles sont branchés deux à deux, créant plusieurs boucles indépendantes. C'est comme avoir plusieurs chemins pour aller au même endroit.
L'énorme avantage ? Si un composant tombe en panne, les autres continuent de fonctionner tranquillement dans leurs propres boucles. C'est pourquoi l'installation électrique de ta maison utilise ce système.
Attention, certains dipôles comme les diodes ou les diodes électroluminescentes sont des composants à sens unique ! Ils ne laissent passer le courant que dans un seul sens, comme un sens interdit sur une route.
🔧 Info pratique : Chez toi, c'est du dérivation ! Une ampoule grillée n'éteint pas toute la maison.

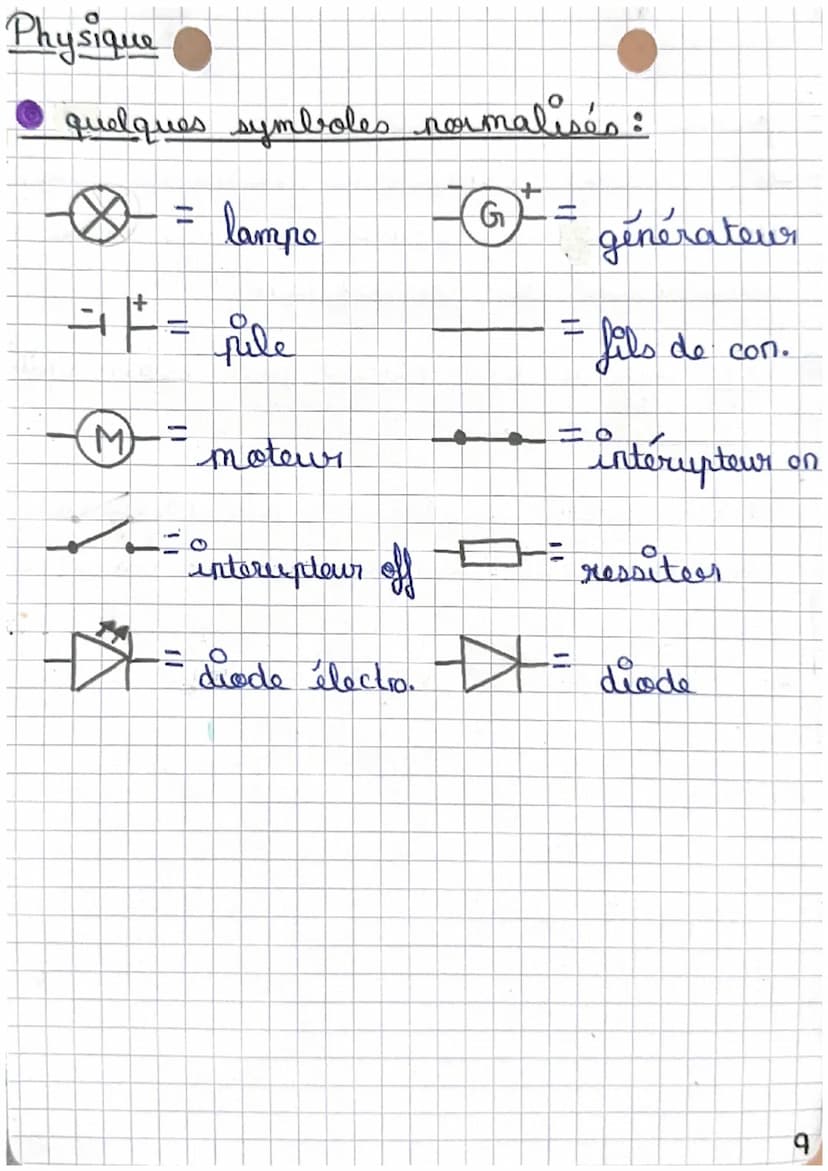

Les symboles normalisés essentiels
Maîtriser les symboles normalisés c'est comme apprendre l'alphabet de l'électricité ! Chaque composant a son symbole unique que tous les électriciens du monde utilisent.
Les symboles de base à retenir absolument : la lampe, le générateur (G), le moteur (M), les fils de connexion, et l'interrupteur ouvert ou fermé. N'oublie pas la diode et la diode électroluminescente !
Ces symboles sont universels, ce qui signifie qu'un électricien français peut comprendre le schéma d'un électricien japonais. C'est le langage international de l'électricité !
📝 Conseil d'apprentissage : Dessine ces symboles plusieurs fois, ça t'aidera à les mémoriser facilement.
