Bienvenue dans le monde fascinant de l'électricité, un domaine essentiel pour comprendre comment fonctionnent nos appareils quotidiens. Dans ce résumé, nous explorerons les concepts fondamentaux des circuits électriques, notamment les circuits en série et en dérivation, ainsi que les lois qui gouvernent le courant électrique. Vous découvrirez comment mesurer l'intensité, la tension et la résistance, et comment ces grandeurs sont liées par la célèbre loi d'Ohm. Nous aborderons également les notions de puissance et d'énergie électriques, des concepts clés pour comprendre la consommation de vos appareils électroniques.

...

05/01/2023

1296

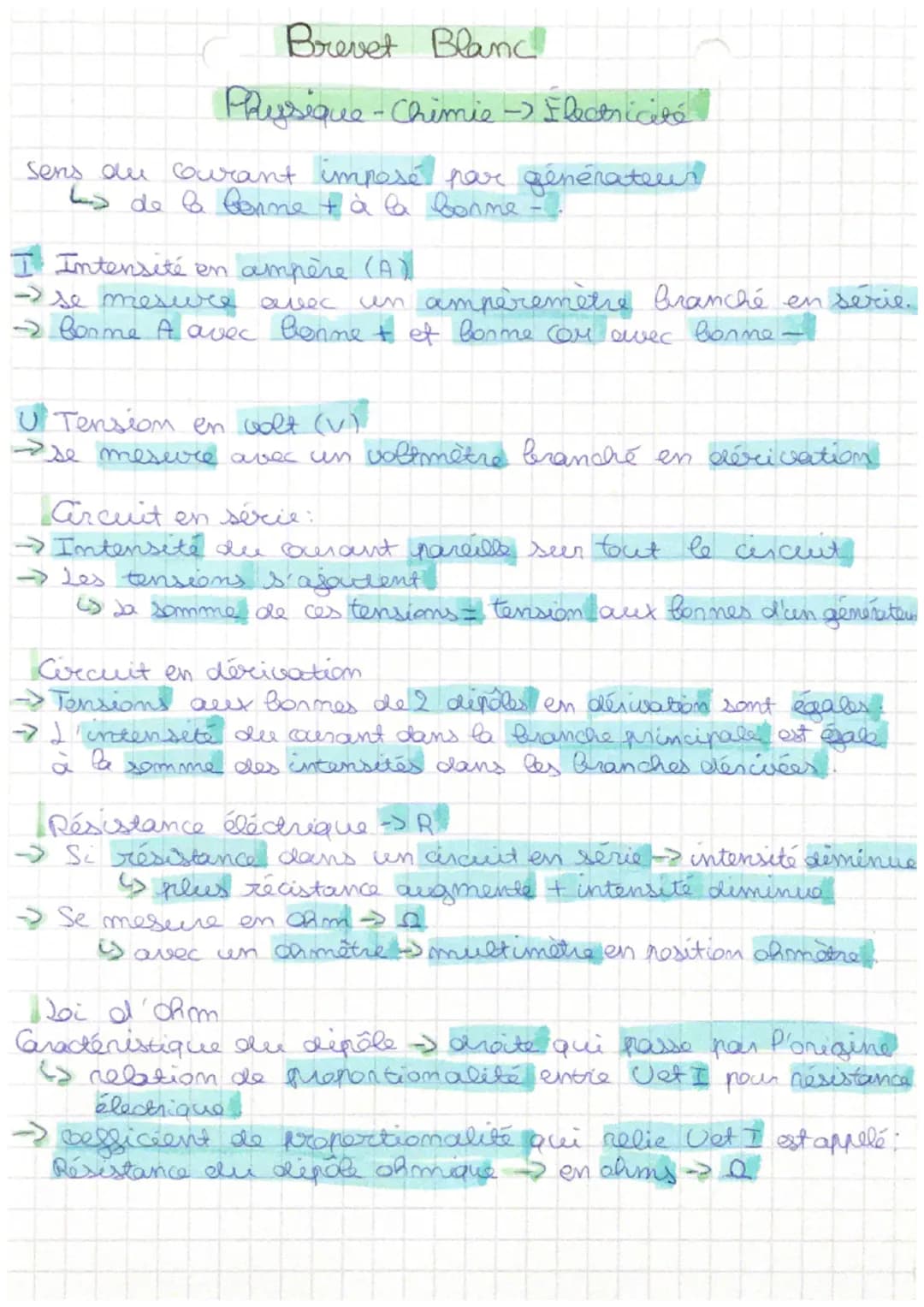

Brevet Blanc
Physique - Chimie - Flectricité
Sens du courant imposé par générateur
de la bonne + à la bonne
I Intensité en ampère (A)).
- se

Voir

Bases de l'électricité et types de circuits

Le courant électrique circule toujours de la borne positive $+$ à la borne négative $-$ du générateur. Pour mesurer les différentes grandeurs électriques, on utilise des appareils spécifiques :

L'intensité $I$ se mesure en ampère $A$ avec un ampèremètre branché en série La borne A se connecte à la borne + La borne C se connecte à la borne -
La tension $U$ se mesure en volt $V$ avec un voltmètre branché en dérivation

Il existe deux types principaux de circuits électriques :

Circuit en série :

L'intensité du courant est identique en tout point du circuit
Les tensions aux bornes des dipôles s'ajoutent
La somme de ces tensions est égale à la tension aux bornes du générateur
Si une lampe grille dans un circuit en série, tout le circuit cesse de fonctionner

Concept clé : Dans un circuit en dérivation, les tensions aux bornes des dipôles placés en dérivation sont égales. L'intensité dans la branche principale est égale à la somme des intensités dans les branches dérivées.

La résistance électrique $R$ est mesurée en ohm $Ω$ avec un multimètre en position ohmmètre :

Plus la résistance augmente, plus l'intensité diminue
Dans un circuit en série, l'ajout d'une résistance fait diminuer l'intensité

Un circuit en dérivation avec 2 lampes ou un circuit en dérivation avec 3 lampes continue de fonctionner même si une lampe grille, contrairement au circuit en série.

Contenus similaires

Know La loi d’ohm et la résistance thumbnail

1782

3e/5e

La loi d’ohm et la résistance

Je vous ai mis le tableau (les grandeurs et les unités). Les calculs des 3 grandeurs . Et la définition

520

Énergie 1 : Rappels d’électricité

Bonjour ou bonsoir. Je vous propose cette fiche de révision, niveau 3e, avec les rappels d’électricité. J’espère vous avoir aidé ou pouvoir vous aider! Bonne journée/soirée! :D

308

Les différents types de centrales Elctrique

Les différents types de centrales et les alternateurs

585

Les Tensions et les Intensités

fiches avec les Tensions et les Intensités

859

Sciences physiques, mesures de tension

sph tensions, 5e

Know Les lois du circuit électrique et Resistance thumbnail

1244

3e/4e

Les lois du circuit électrique et Resistance

Circuit électrique, résistance

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

21 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 17 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Matières

Physique/Chimie

Les circuits électriques

La tension électrique

Définition et mesure de la tension

Physique/Chimie

•

1 296

•

5 janv. 2023

•

2 pages

Comprendre l'électricité : circuits, lois et formules essentielles

Olivia

@olivia_nqrp

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

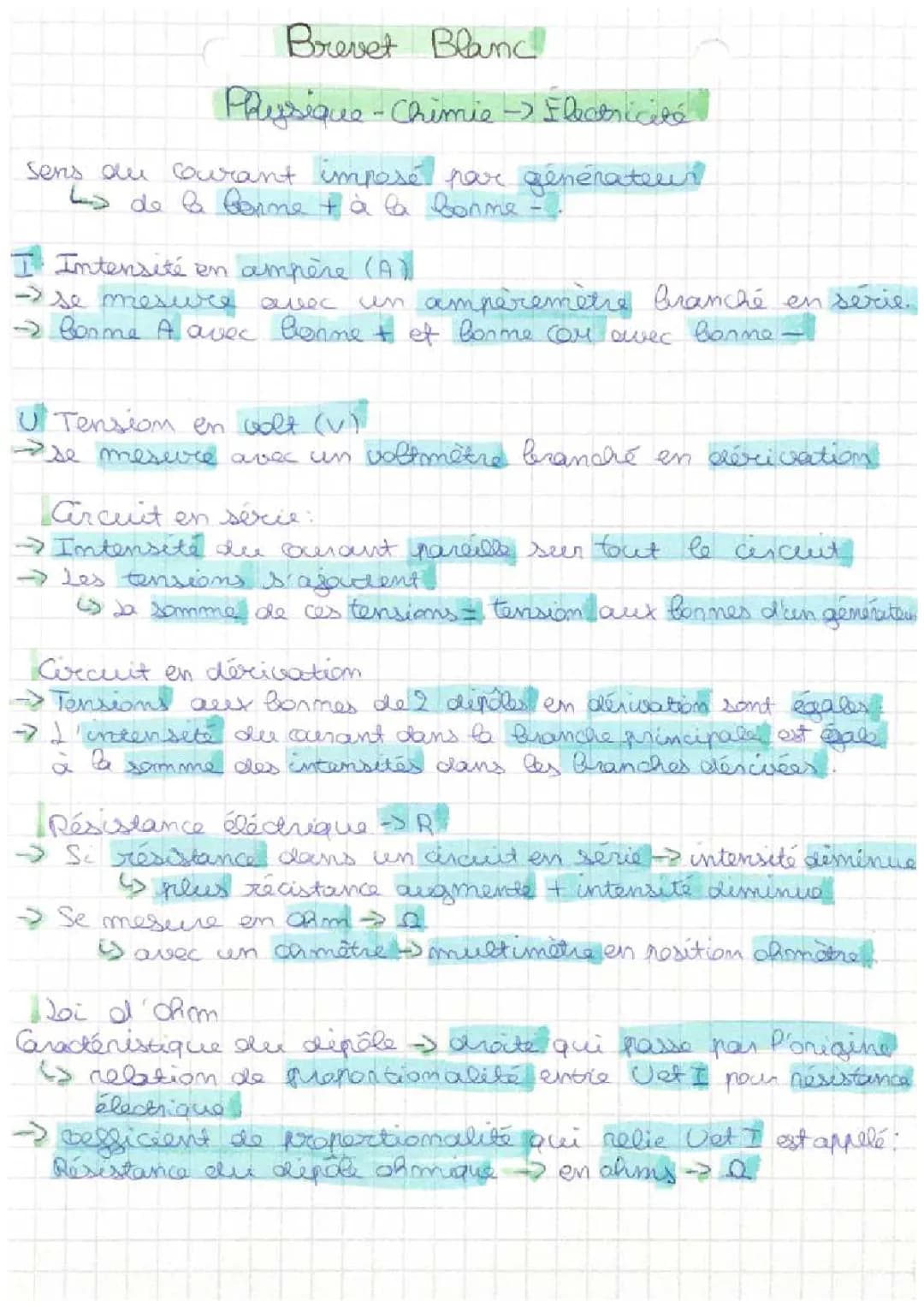

Bases de l'électricité et types de circuits

L'intensité $I$ se mesure en ampère $A$ avec un ampèremètre branché en série La borne A se connecte à la borne + La borne C se connecte à la borne -
La tension $U$ se mesure en volt $V$ avec un voltmètre branché en dérivation

Il existe deux types principaux de circuits électriques :

Circuit en série :

L'intensité du courant est identique en tout point du circuit
Les tensions aux bornes des dipôles s'ajoutent
La somme de ces tensions est égale à la tension aux bornes du générateur
Si une lampe grille dans un circuit en série, tout le circuit cesse de fonctionner

Concept clé : Dans un circuit en dérivation, les tensions aux bornes des dipôles placés en dérivation sont égales. L'intensité dans la branche principale est égale à la somme des intensités dans les branches dérivées.

La résistance électrique $R$ est mesurée en ohm $Ω$ avec un multimètre en position ohmmètre :

Plus la résistance augmente, plus l'intensité diminue
Dans un circuit en série, l'ajout d'une résistance fait diminuer l'intensité

Un circuit en dérivation avec 2 lampes ou un circuit en dérivation avec 3 lampes continue de fonctionner même si une lampe grille, contrairement au circuit en série.

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

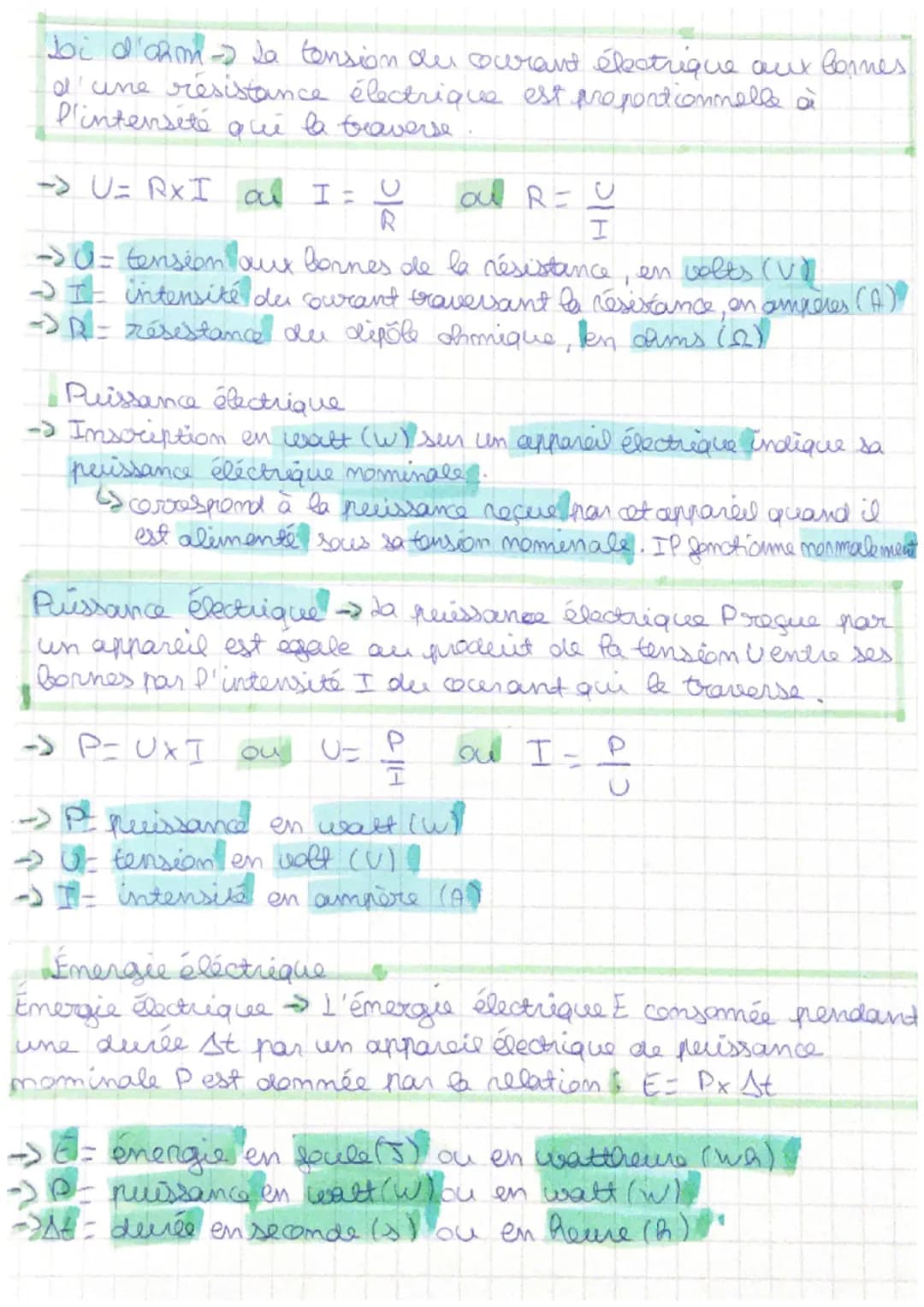

Loi d'Ohm, puissance et énergie électrique

Loi d'Ohm

La loi d'Ohm établit que la tension aux bornes d'une résistance est proportionnelle à l'intensité qui la traverse.

Formules importantes :

U = R × I
I = U/R
R = U/I

Où :

U = tension en volts $V$
I = intensité en ampères $A$
R = résistance en ohms $Ω$

Formule essentielle : La loi d'Ohm $U = R × I$ est fondamentale pour résoudre de nombreux exercices en électricité. Elle permet de calculer une des trois grandeurs quand on connaît les deux autres.

Puissance électrique

La puissance électrique $P$ indiquée en watt $W$ sur un appareil correspond à sa puissance nominale lorsqu'il fonctionne normalement.

Formules de la puissance électrique :

P = U × I
U = P/I
I = P/U

Où :

P = puissance en watt $W$
U = tension en volt $V$
I = intensité en ampère $A$

Énergie électrique

L'énergie électrique consommée par un appareil pendant une durée Δt est calculée par la formule :

E = P × Δt

Où :

E = énergie en joule $J$ ou en wattheure $Wh$
P = puissance en watt $W$
Δt = durée en seconde $s$ ou en heure $h$

Application pratique : Pour calculer la consommation électrique d'un appareil $comme une ampoule de 60W allumée pendant 5h$ , on utilise la formule de l'énergie en joule : E = P × Δt. Cela donnera E = 60W × 5h = 300 Wh.
