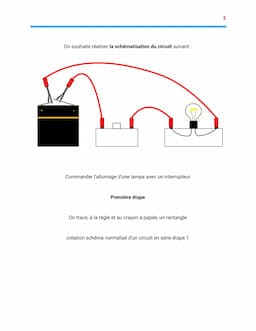

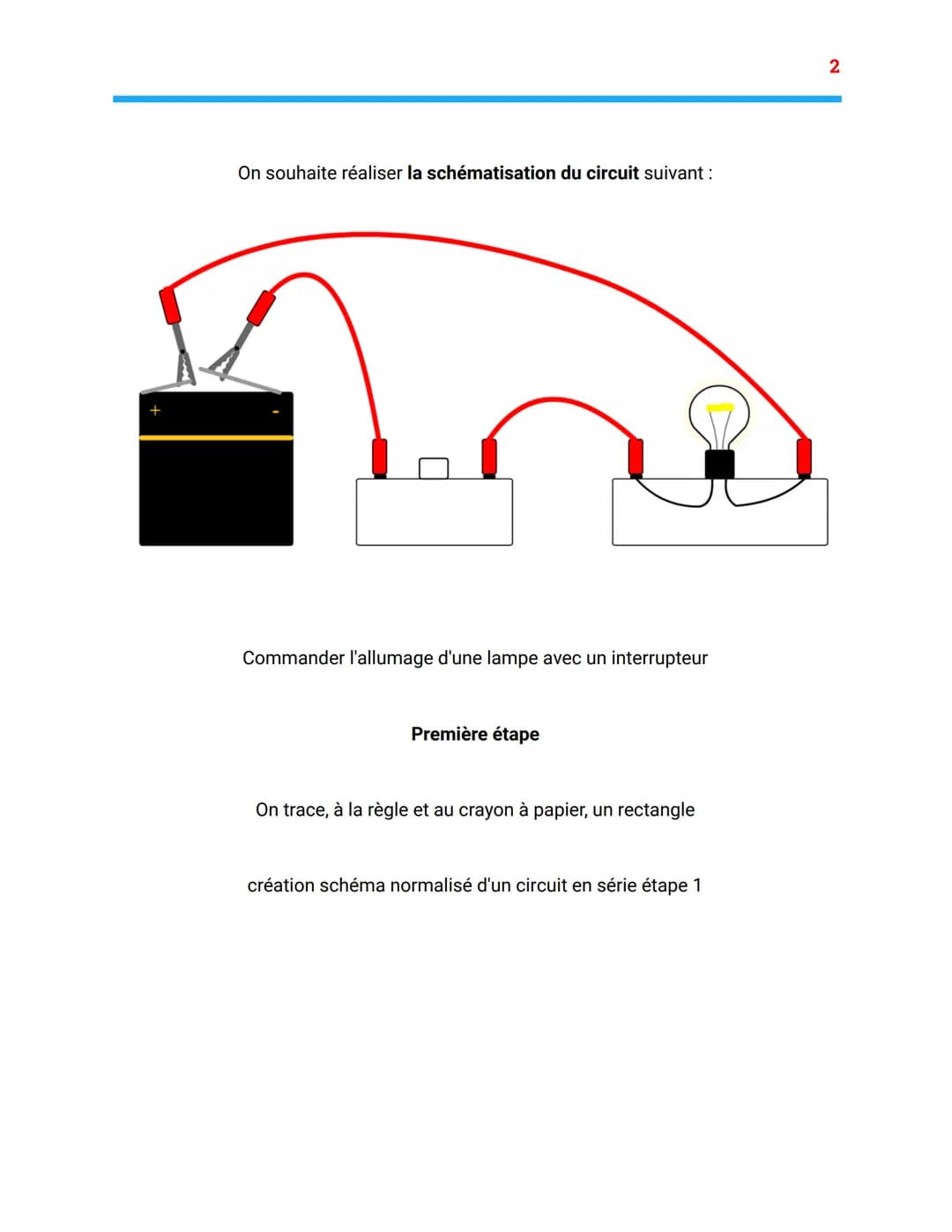

Première Étape de la Schématisation

Cette page illustre le début de la réalisation d'un schéma d'un circuit électrique en série.

Example: Le circuit présenté montre comment commander l'allumage d'une lampe avec un interrupteur.

Highlight: La première étape consiste à tracer un rectangle à la règle, qui servira de base pour le schéma.

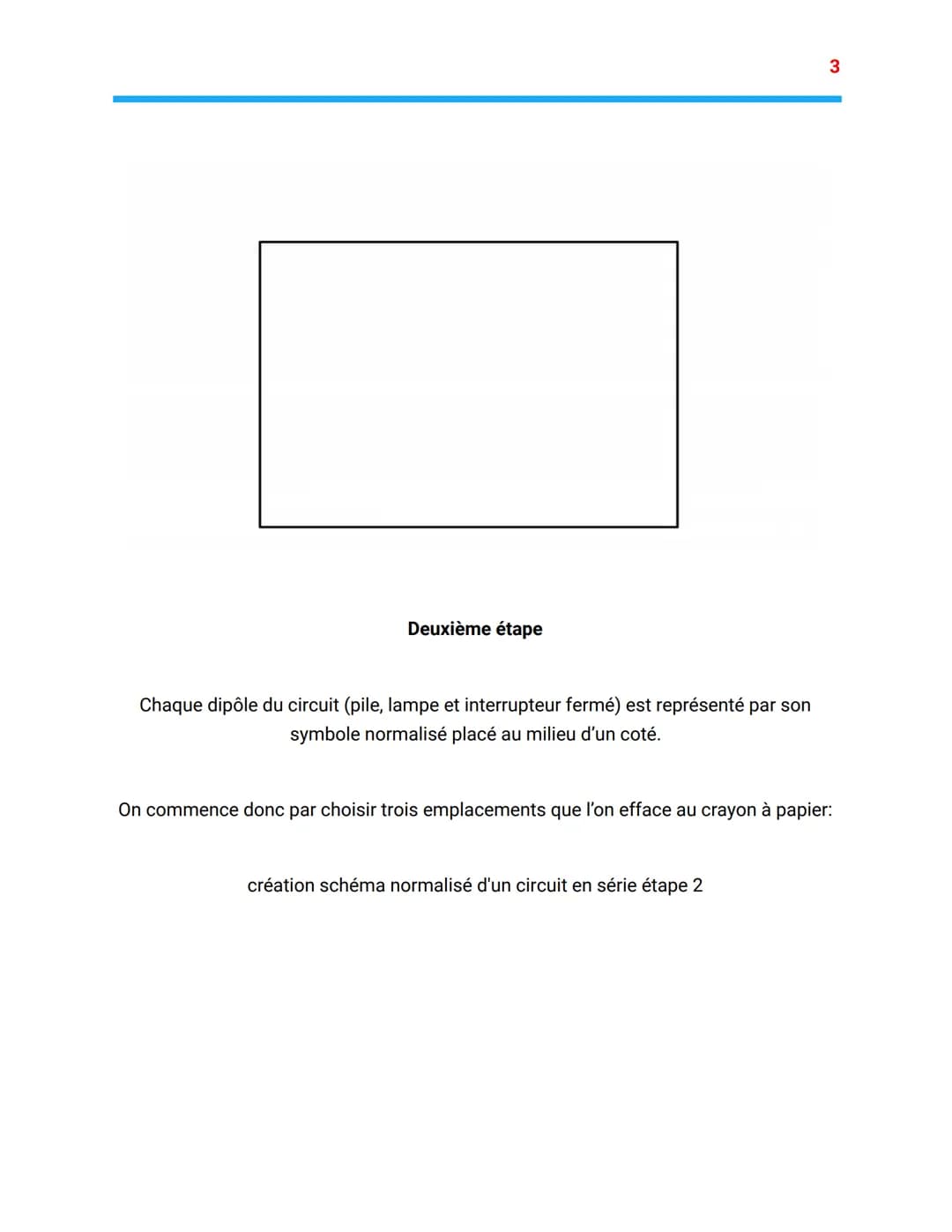

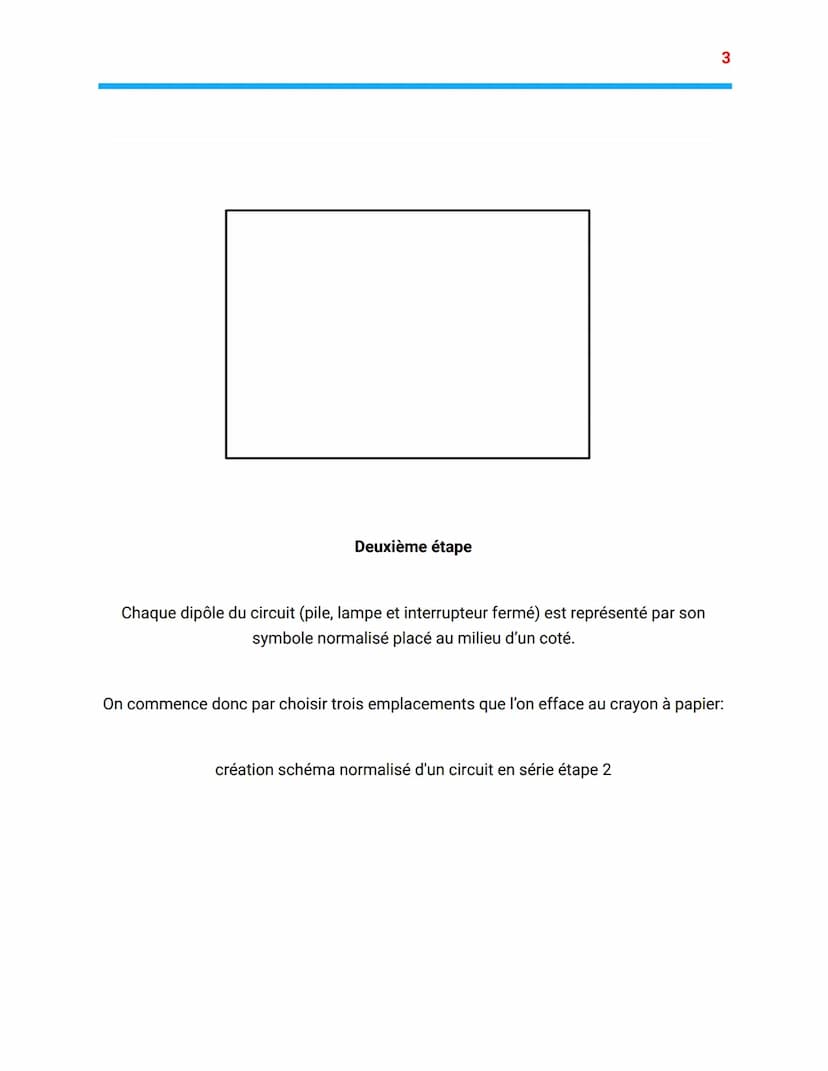

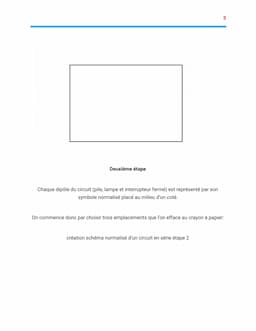

Placement des Composants

Cette page détaille la deuxième étape de la création d'un schéma normalisé d'un circuit électrique 5ème.

Highlight: Chaque dipôle (pile, lampe, interrupteur) doit être représenté par son symbole normalisé au milieu d'un côté du rectangle.

Vocabulary: Les symboles normalisés sont des représentations standardisées des composants électriques.

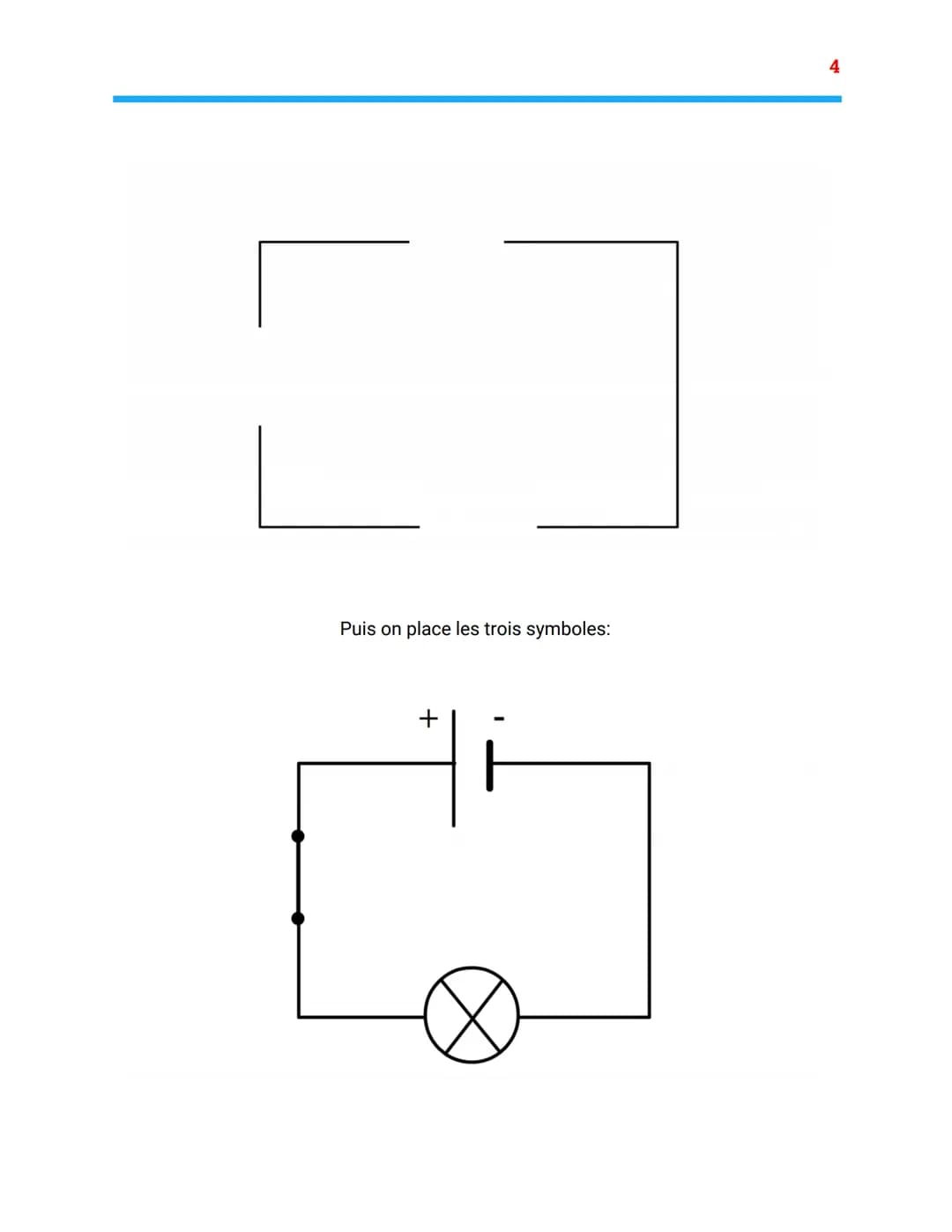

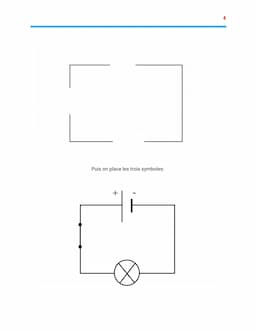

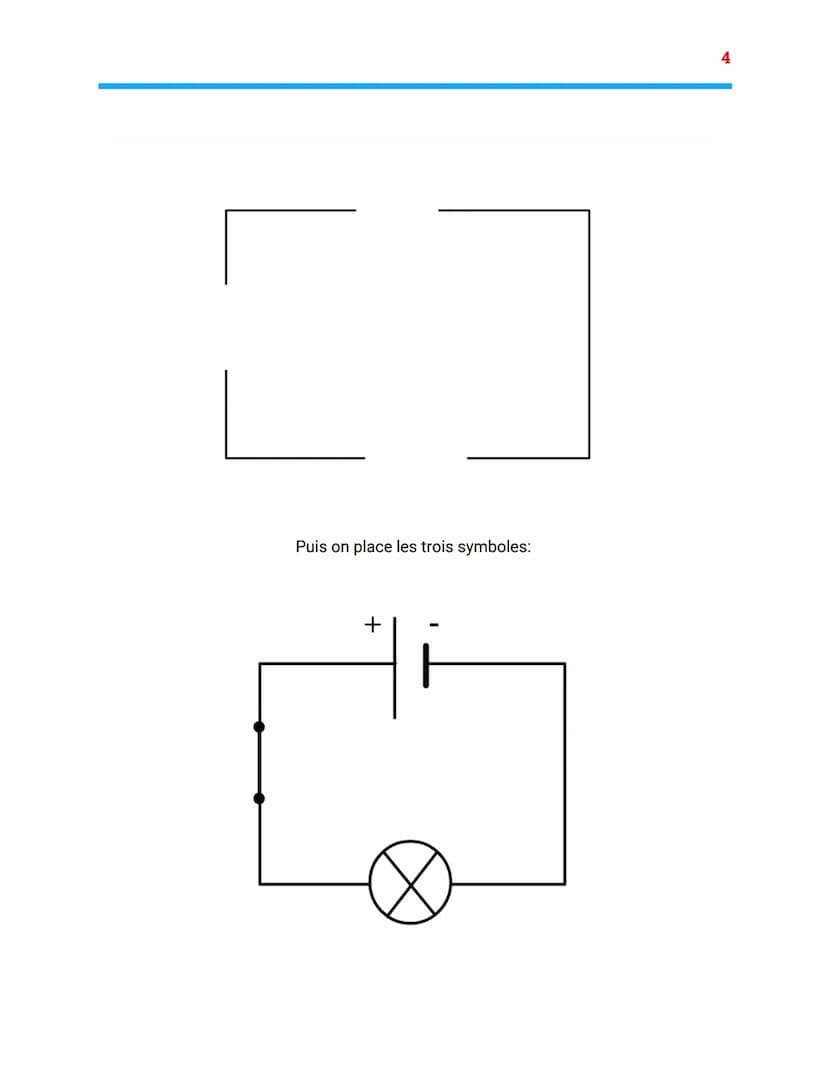

Finalisation du Schéma

Cette page montre le placement final des symboles dans le circuit.

Example: Le schéma illustre la disposition correcte des symboles circuit électrique, notamment le symbole normalisé pile et les connexions.

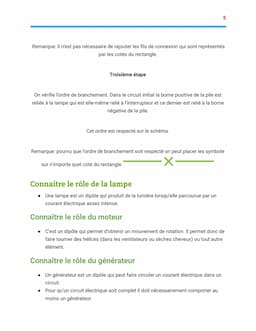

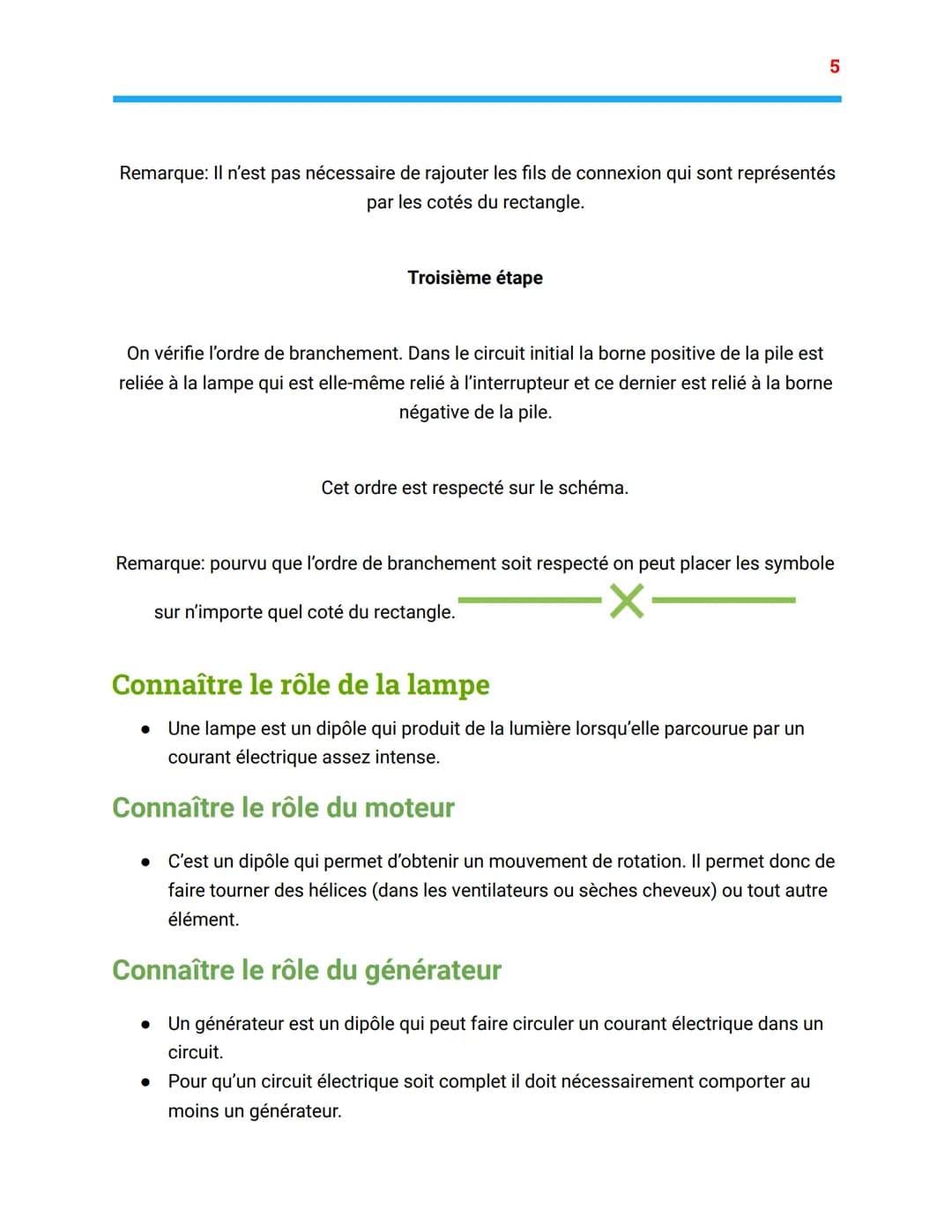

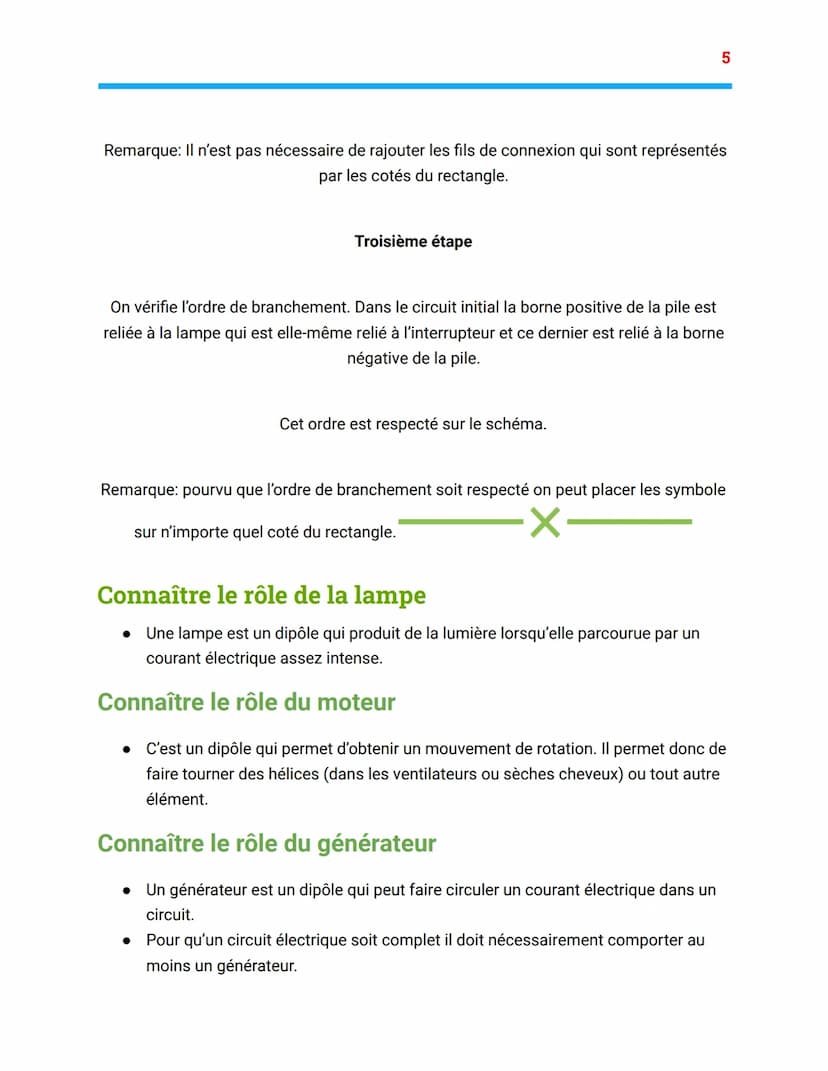

Rôles des Composants Électriques

Cette page explique les fonctions des différents composants d'un circuit électrique.

Definition: Un générateur est un type de générateur électrique qui permet la circulation du courant dans le circuit.

Highlight: Le principe de fonctionnement d'un générateur électrique est essentiel pour comprendre les circuits.

Example: Les composants expliqués incluent:

• La lampe qui produit de la lumière
• Le moteur qui génère un mouvement de rotation
• Le générateur qui fournit le courant électrique

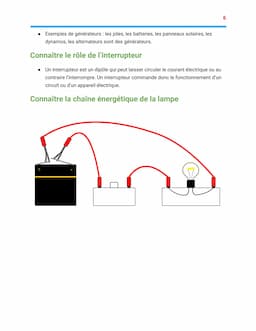

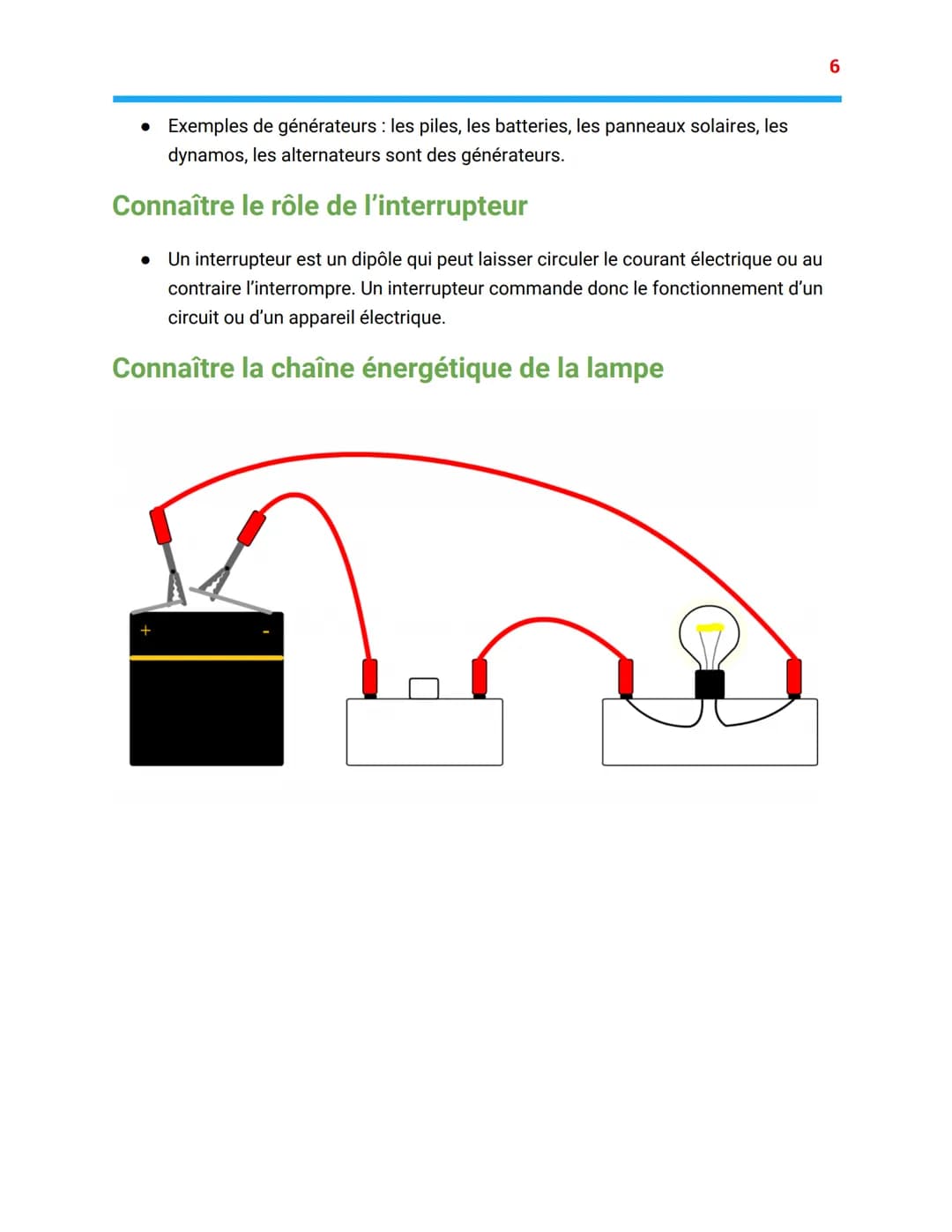

Composants et Chaîne Énergétique

Cette dernière page complète les informations sur les composants électriques.

Example: Les exemples de générateur de courant incluent:

• Les piles
• Les batteries
• Les panneaux solaires
• Les dynamos
• Les alternateurs

Definition: Quel est le rôle d'un interrupteur dans un circuit électrique: C'est un composant qui contrôle la circulation du courant, permettant d'activer ou de désactiver le circuit.

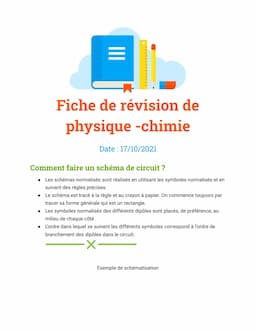

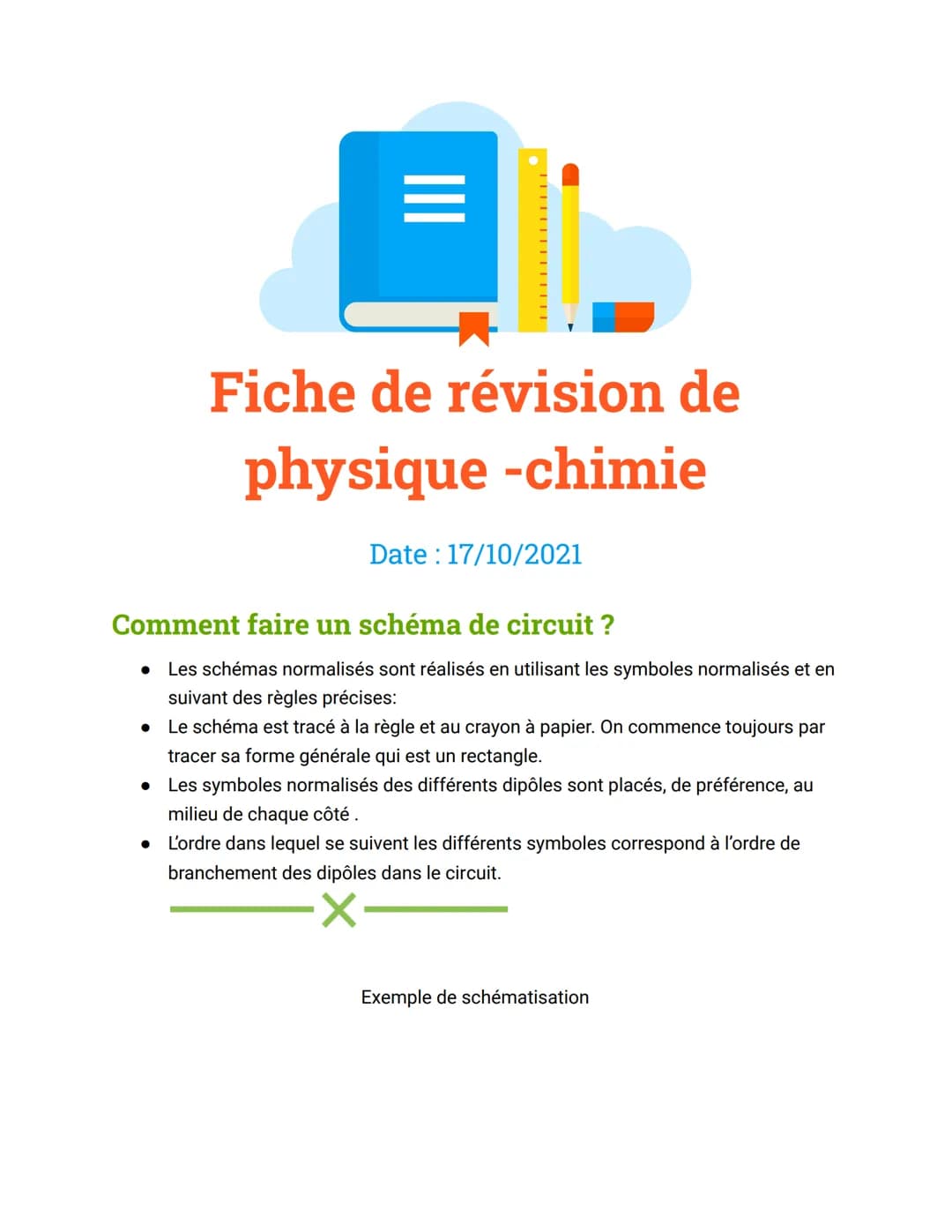

Introduction aux Schémas de Circuits Électriques

Cette première page présente les règles fondamentales pour réaliser un schéma d'un circuit électrique simple.

Définition: Un schéma normalisé est une représentation standardisée d'un circuit électrique utilisant des symboles spécifiques.

Highlight: Les règles essentielles pour la schématisation incluent:

• L'utilisation d'une règle et d'un crayon à papier
• Le tracé initial d'un rectangle
• Le placement stratégique des symboles normalisés
• Le respect de l'ordre de branchement

Vocabulary: Les dipôles sont des composants électriques ayant deux bornes de connexion.
