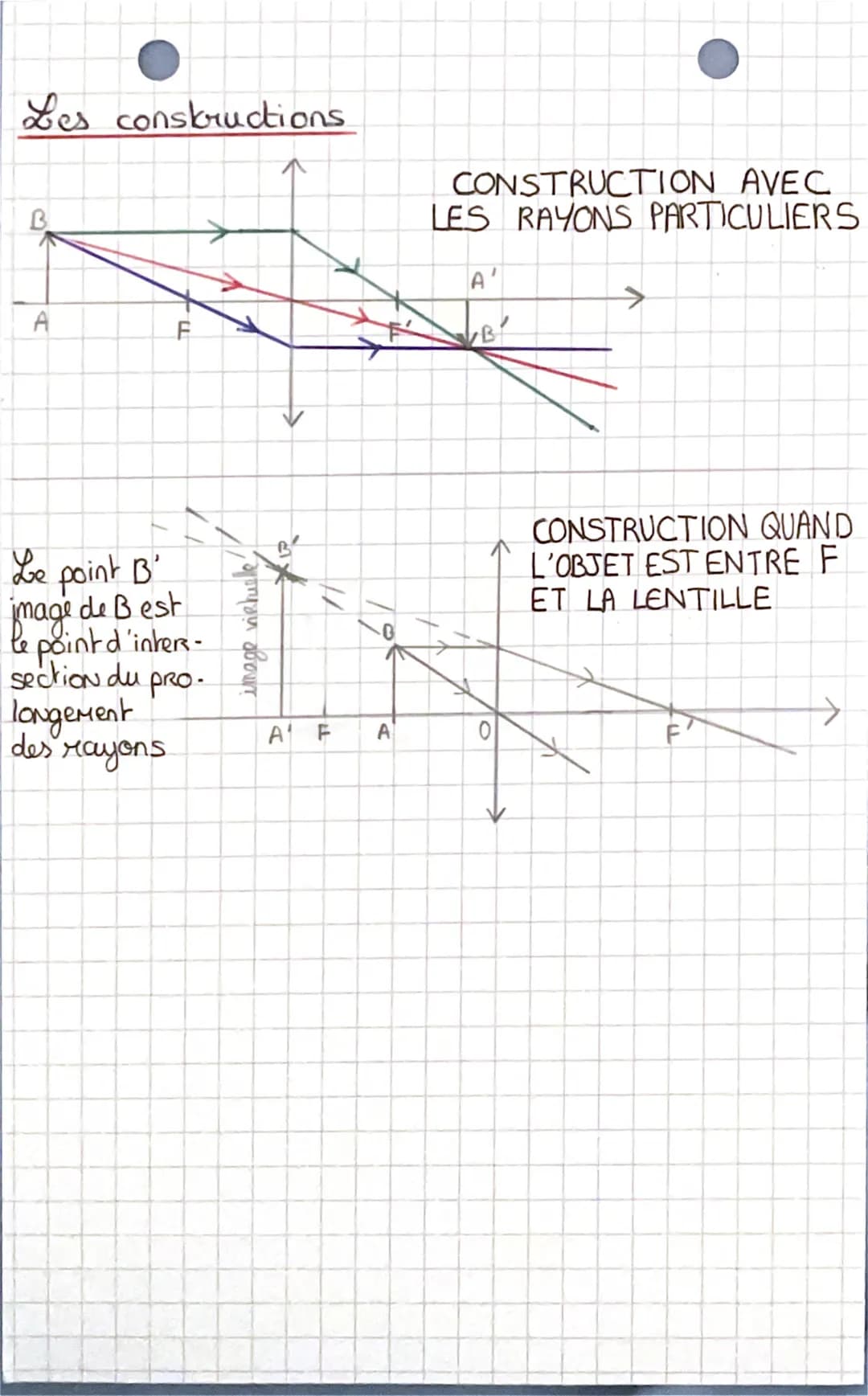

Constructions géométriques pour les lentilles convergentes

La deuxième page se concentre sur les constructions géométriques permettant de déterminer la position et la nature de l'image formée par une lentille convergente.

Définition: La construction géométrique est une méthode graphique pour déterminer la position et les caractéristiques de l'image d'un objet à travers une lentille.

Deux cas particuliers sont présentés :

1. Construction avec les rayons particuliers
2. Construction quand l'objet est entre le foyer objet F et la lentille

Highlight: Les rayons particuliers sont des rayons lumineux dont on connaît le trajet à travers la lentille, ce qui facilite la construction de l'image.

Pour la première construction, on utilise généralement trois rayons particuliers :

• Le rayon parallèle à l'axe optique qui passe par le foyer image F'
• Le rayon passant par le centre optique O qui n'est pas dévié
• Le rayon passant par le foyer objet F qui ressort parallèle à l'axe optique

Exemple: Dans le cas où l'objet est situé au-delà du foyer objet, l'image obtenue est réelle et renversée.

Pour la seconde construction, lorsque l'objet est placé entre le foyer objet F et la lentille :

Caractéristique image lentille convergente: L'image obtenue est virtuelle, droite et agrandie.

Le point B', image de B, est déterminé par l'intersection du prolongement des rayons émergents.

Vocabulaire: Une image virtuelle est une image qui ne peut pas être projetée sur un écran, contrairement à une image réelle.

Ces constructions sont essentielles pour comprendre visuellement la formation des images par les lentilles convergentes et complètent les calculs effectués avec la relation de conjugaison formule.

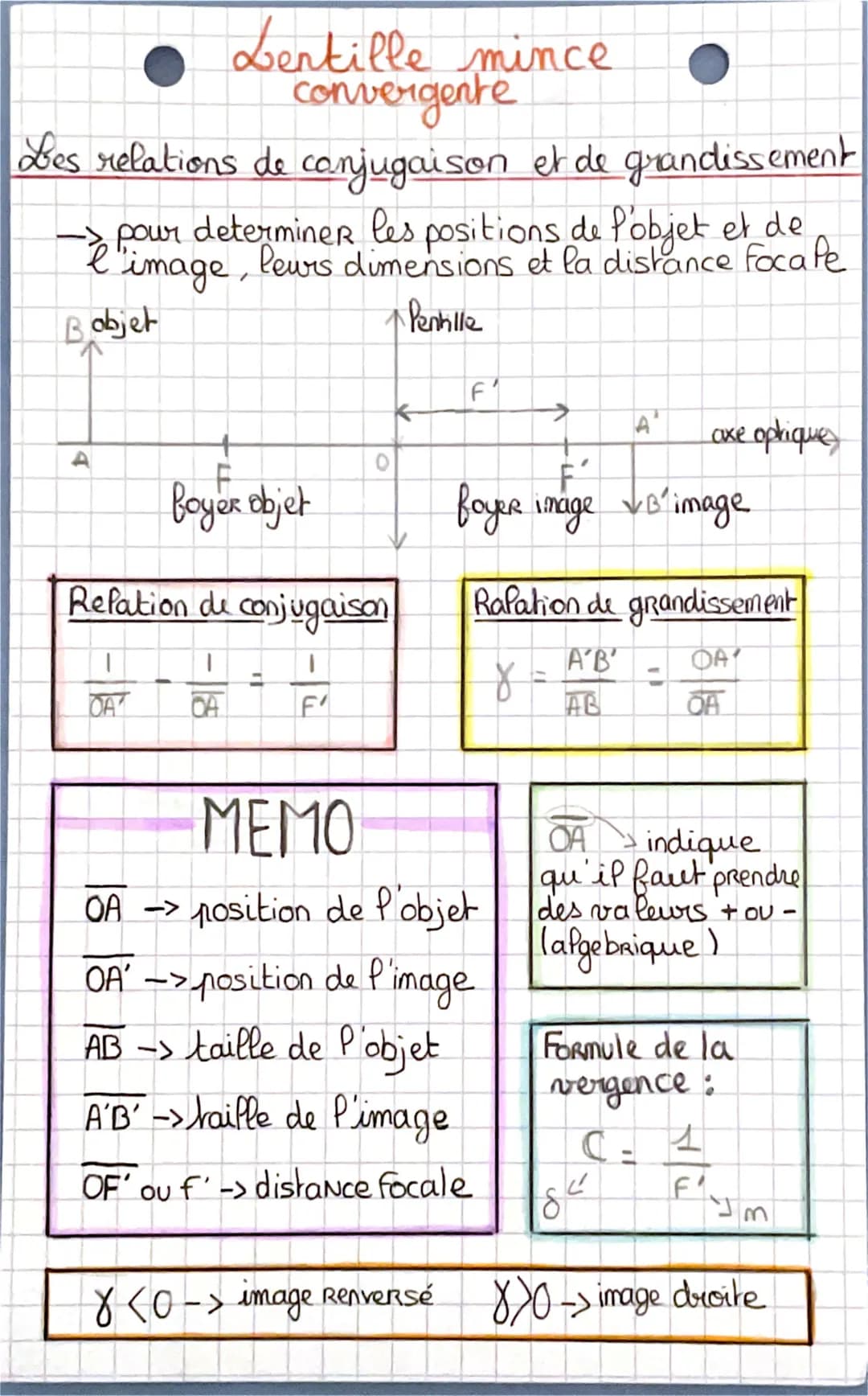

Relations de conjugaison et grandissement pour les lentilles minces convergentes

La première page présente les concepts fondamentaux des lentilles minces convergentes, en se concentrant sur la relation de conjugaison optique et le grandissement. Ces formules sont essentielles pour déterminer les caractéristiques de l'image formée par une lentille convergente.

Définition: Une lentille mince convergente est un dispositif optique qui fait converger les rayons lumineux parallèles en un point appelé foyer image.

Le schéma principal illustre les éléments clés d'une lentille convergente :

• L'axe optique
• Les foyers objet (F) et image (F')
• La position de l'objet (OA) et de l'image (OA')
• La taille de l'objet (AB) et de l'image (A'B')

Vocabulaire:

• OA : position de l'objet
• OA' : position de l'image
• AB : taille de l'objet
• A'B' : taille de l'image
• OF ou f' : distance focale

La relation de conjugaison de Descartes est présentée sous sa forme algébrique :

1/OA' - 1/OA = 1/OF

Cette formule permet de calculer la position de l'image connaissant la position de l'objet et la distance focale de la lentille.

Highlight: Il est crucial de respecter les conventions de signe dans ces calculs. Les distances sont considérées comme positives ou négatives selon leur position par rapport à la lentille.

Le grandissement γ est défini par la relation :

γ = A'B' / AB = -OA' / OA

Cette formule indique le rapport entre la taille de l'image et celle de l'objet, ainsi que leur orientation relative.

Exemple: Un grandissement négatif signifie que l'image est renversée par rapport à l'objet.

La page se termine par la mention de la formule de la vergence, qui est l'inverse de la distance focale :

C = 1 / f'

Vocabulaire: La vergence C s'exprime en dioptries (δ) lorsque f' est en mètres.
