Les circuits électriques sont au cœur de l'électricité en 5ème....
Physique/Chimie1,187 vues·Mis à jour Jun 5, 2026·2 pagesFiche Révision Électricité 5ème PDF - Circuit Électrique Définition, Schéma, Exercices et Corrigés
Laura @laulauramune
1
of 2

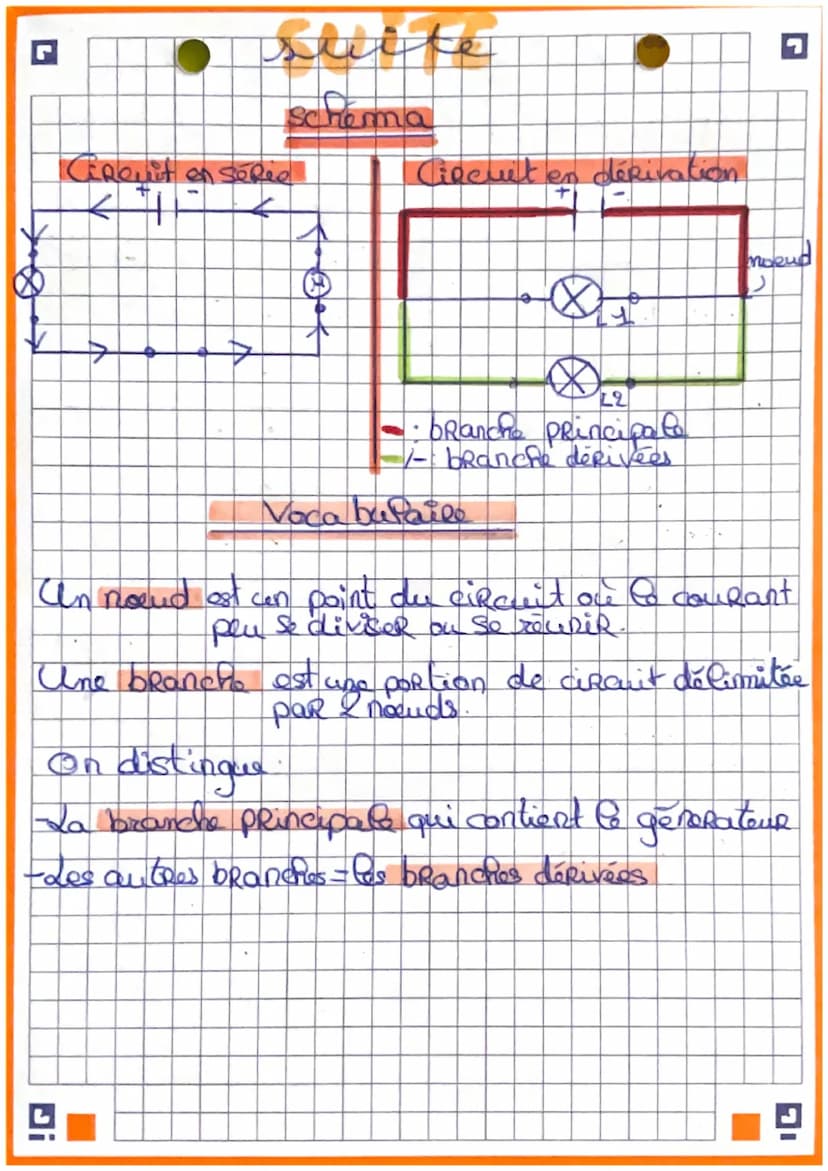

Circuits en Série et en Dérivation
Cette page approfondit les concepts de circuits en série et en dérivation, essentiels pour comprendre le fonctionnement des circuits électriques.
Le schéma du circuit en série montre comment les composants sont connectés en une seule boucle. Tous les éléments sont traversés par le même courant.
Highlight: Dans un circuit en série, si un composant tombe en panne, tout le circuit cesse de fonctionner.
Le circuit en dérivation est illustré avec ses caractéristiques distinctives :
Definition: La branche principale d'un circuit en dérivation est celle qui contient le générateur. Les autres sont appelées branches dérivées.
Vocabulary: Un nœud est un point du circuit où le courant peut se diviser ou se réunir.
Example: Dans un circuit domestique, les prises électriques sont généralement connectées en dérivation, permettant le fonctionnement indépendant des appareils.
La page se termine par des définitions importantes :
Definition: Une branche est une portion de circuit délimitée par deux nœuds.
Ces concepts sont cruciaux pour analyser et comprendre le comportement du courant dans différents types de circuits.
Highlight: La compréhension des circuits en dérivation est particulièrement importante pour les applications pratiques, comme les installations électriques domestiques.
2
of 2

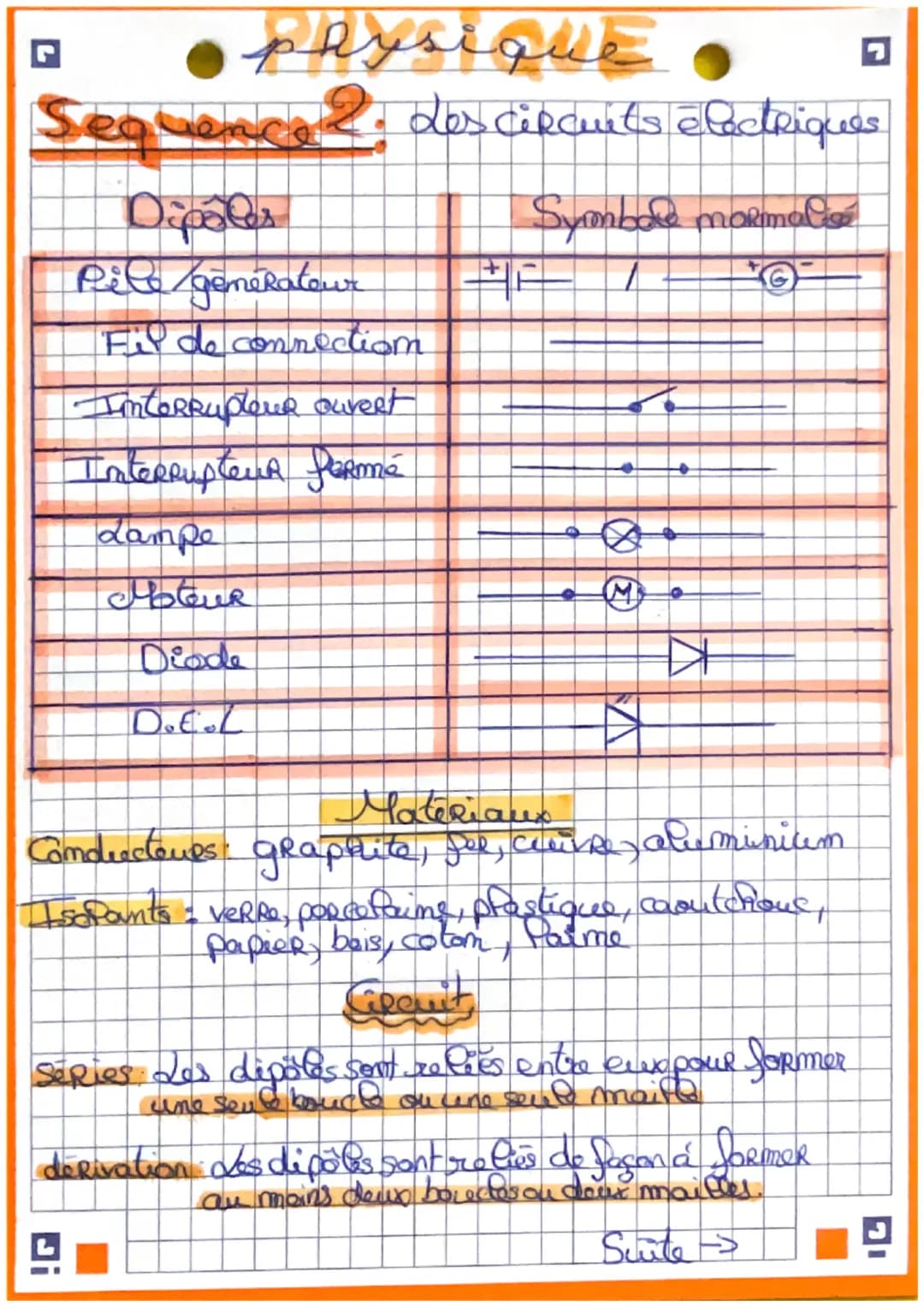

Symboles et Matériaux des Circuits Électriques
Cette page présente les éléments fondamentaux des circuits électriques pour les élèves de 5ème. Elle commence par une liste détaillée des symboles normalisés utilisés dans les schémas électriques.
Vocabulary: Les dipôles sont des composants électriques à deux bornes, comme les piles, les lampes, et les interrupteurs.
Les symboles incluent :
- Pile (générateur)
- Fil de connexion
- Interrupteur ouvert et fermé
- Lampe
- Moteur
- Diode et DEL
Highlight: La connaissance de ces symboles est essentielle pour lire et dessiner des schémas de circuits électriques.
La page aborde ensuite la classification des matériaux en conducteurs et isolants.
Definition: Les conducteurs sont des matériaux qui laissent passer le courant électrique, tandis que les isolants s'y opposent.
Exemples de conducteurs : graphite, fer, cuivre, aluminium Exemples d'isolants : verre, porcelaine, plastique, caoutchouc, papier, bois, coton
Example: L'air est généralement considéré comme un isolant, mais la porcelaine est un excellent isolant utilisé dans les isolateurs électriques.
Enfin, la page introduit les concepts de circuits en série et en dérivation.
Definition: Un circuit en série est composé de dipôles reliés les uns à la suite des autres, formant une seule boucle. Un circuit en dérivation comporte au moins deux boucles ou mailles.
