Mailles, nœuds et loi d'Ohm

Cette page approfondit les concepts de mailles et de nœuds dans les circuits électriques, et introduit la loi d'Ohm.

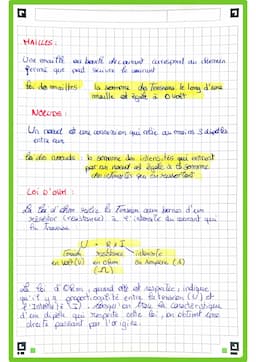

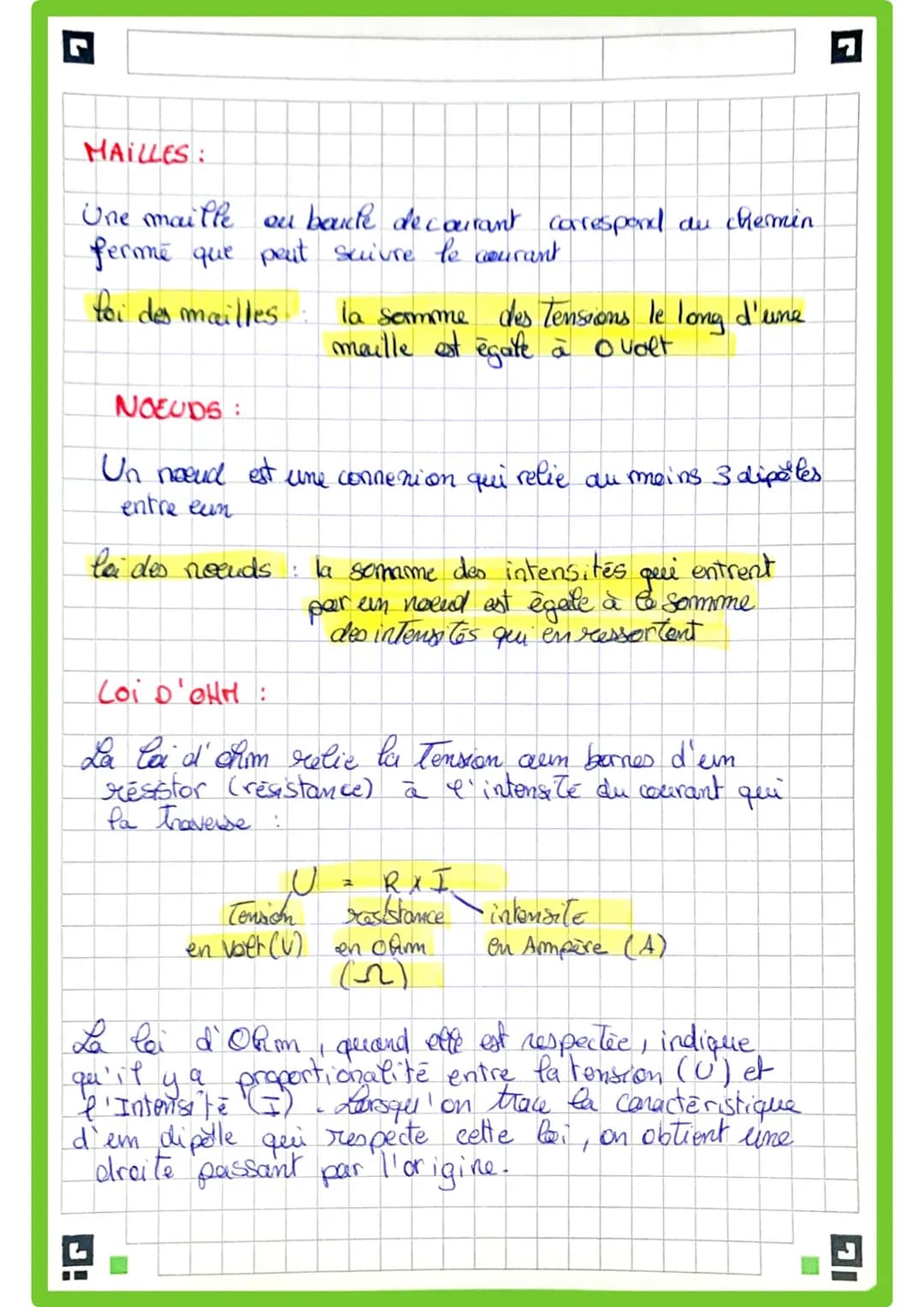

Définition: Une maille est un chemin fermé que peut suivre le courant dans un circuit électrique.

La loi des mailles stipule que la somme des tensions le long d'une maille est égale à zéro volt. Cette loi est fondamentale pour l'analyse des circuits complexes.

Vocabulaire: Un nœud est une connexion qui relie au moins trois dipôles entre eux dans un circuit.

La loi des nœuds établit que la somme des intensités qui entrent par un nœud est égale à la somme des intensités qui en ressortent. Cette loi est essentielle pour comprendre la distribution du courant dans les circuits en dérivation.

Highlight: La loi d'Ohm est une relation fondamentale en électricité, reliant la tension, la résistance et l'intensité du courant.

La loi d'Ohm s'exprime par la formule U = R × I, où :

• U est la tension en volts (V)
• R est la résistance en ohms (Ω)
• I est l'intensité en ampères (A)

Exemple: Pour une résistance de 100 Ω traversée par un courant de 0,5 A, la tension aux bornes sera U = 100 × 0,5 = 50 V.

La loi d'Ohm indique une proportionnalité entre la tension (U) et l'intensité (I). Graphiquement, cela se traduit par une droite passant par l'origine lorsqu'on trace la caractéristique d'un dipôle respectant cette loi.

Ces concepts sont essentiels pour résoudre des exercices d'électricité et comprendre les circuits électriques dans les cours de physique-chimie au collège et au lycée.

Application de la loi d'Ohm et analyse des circuits

Cette section se concentre sur l'application pratique de la loi d'Ohm et l'analyse approfondie des circuits électriques.

Définition: La caractéristique d'un dipôle est la représentation graphique de la relation entre la tension à ses bornes et l'intensité qui le traverse.

Pour un conducteur ohmique (qui respecte la loi d'Ohm), cette caractéristique est une droite passant par l'origine. Cela illustre visuellement la proportionnalité entre tension et intensité.

Exemple: Dans un circuit avec une résistance de 50 Ω, si on applique une tension de 5 V, l'intensité sera de I = U/R = 5/50 = 0,1 A.

L'utilisation d'un tableau de la loi d'Ohm peut être très utile pour résoudre des problèmes d'électricité. Ce tableau permet de visualiser rapidement les relations entre U, R et I.

Highlight: La compréhension de la loi d'Ohm est cruciale pour analyser le comportement des circuits en série et en dérivation.

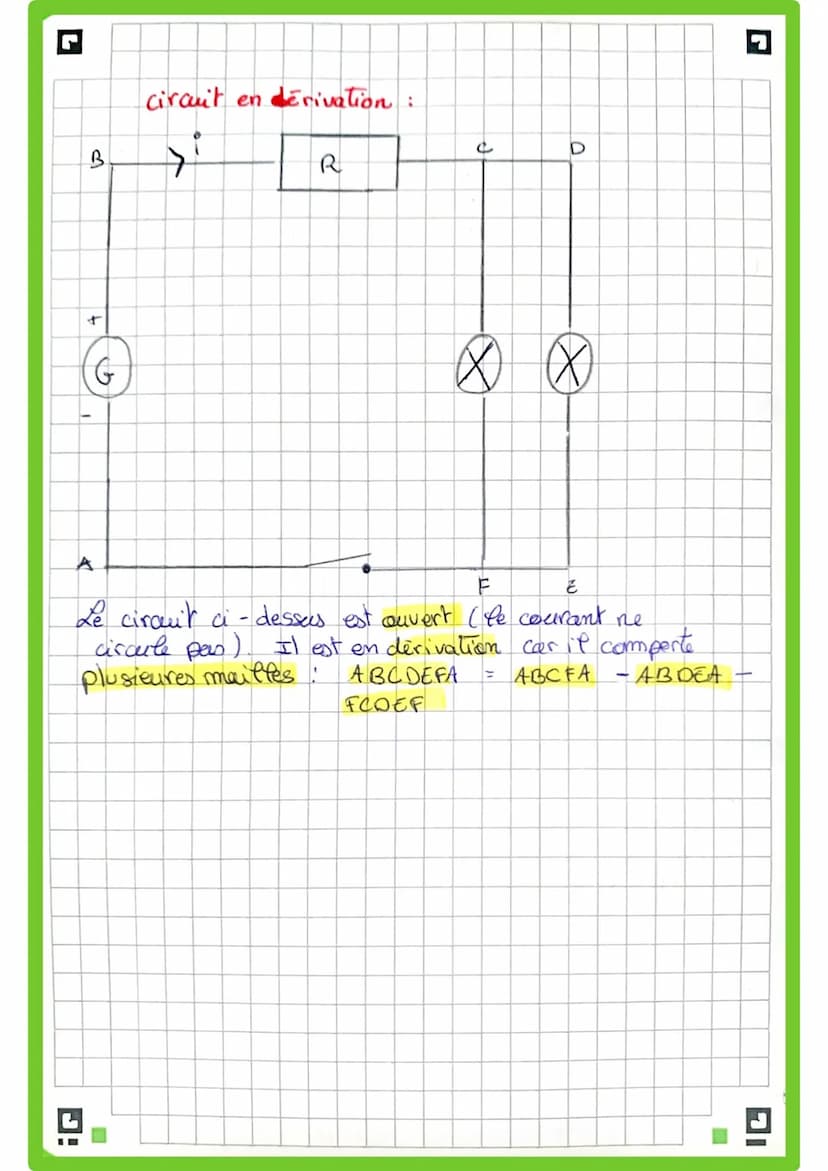

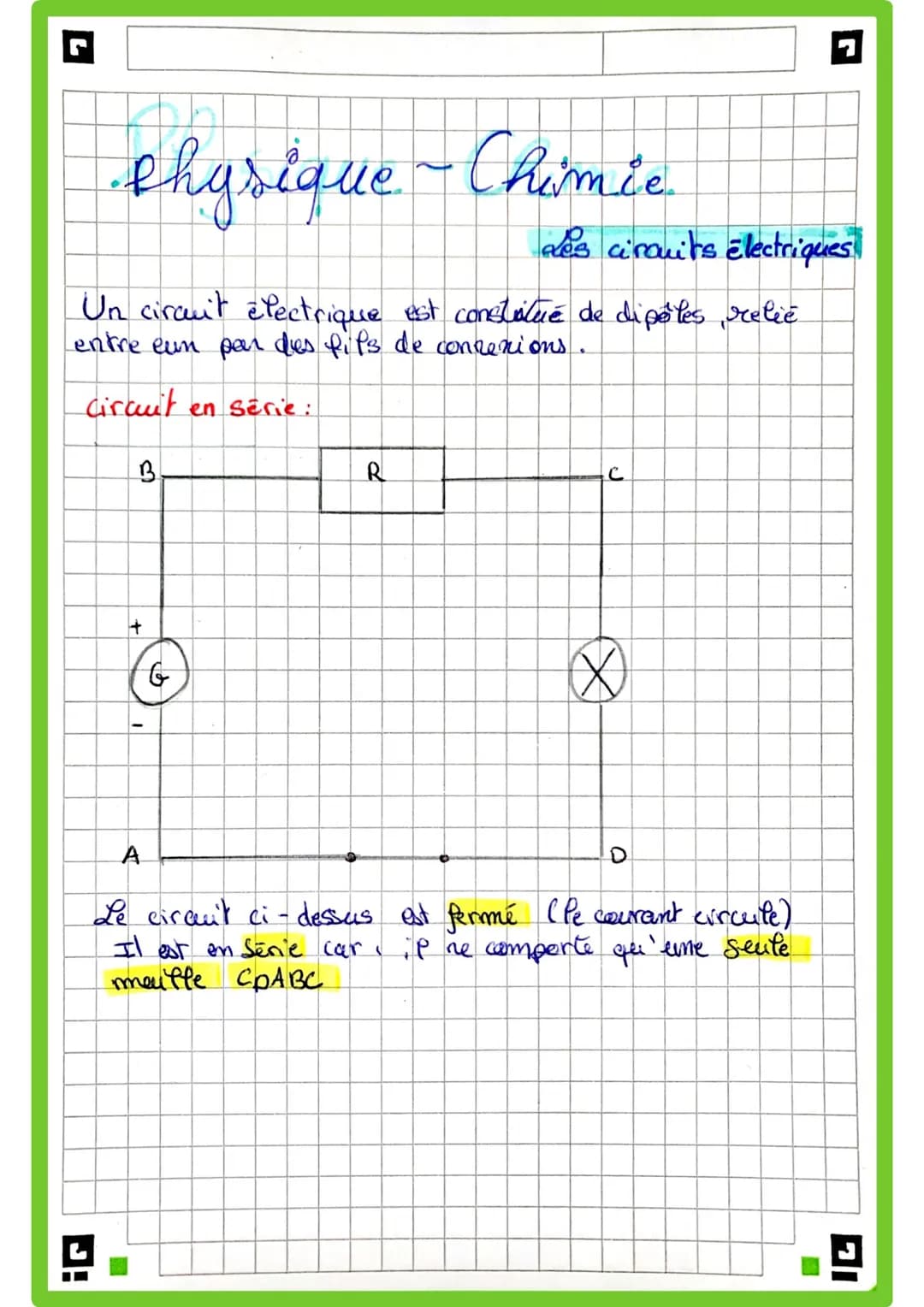

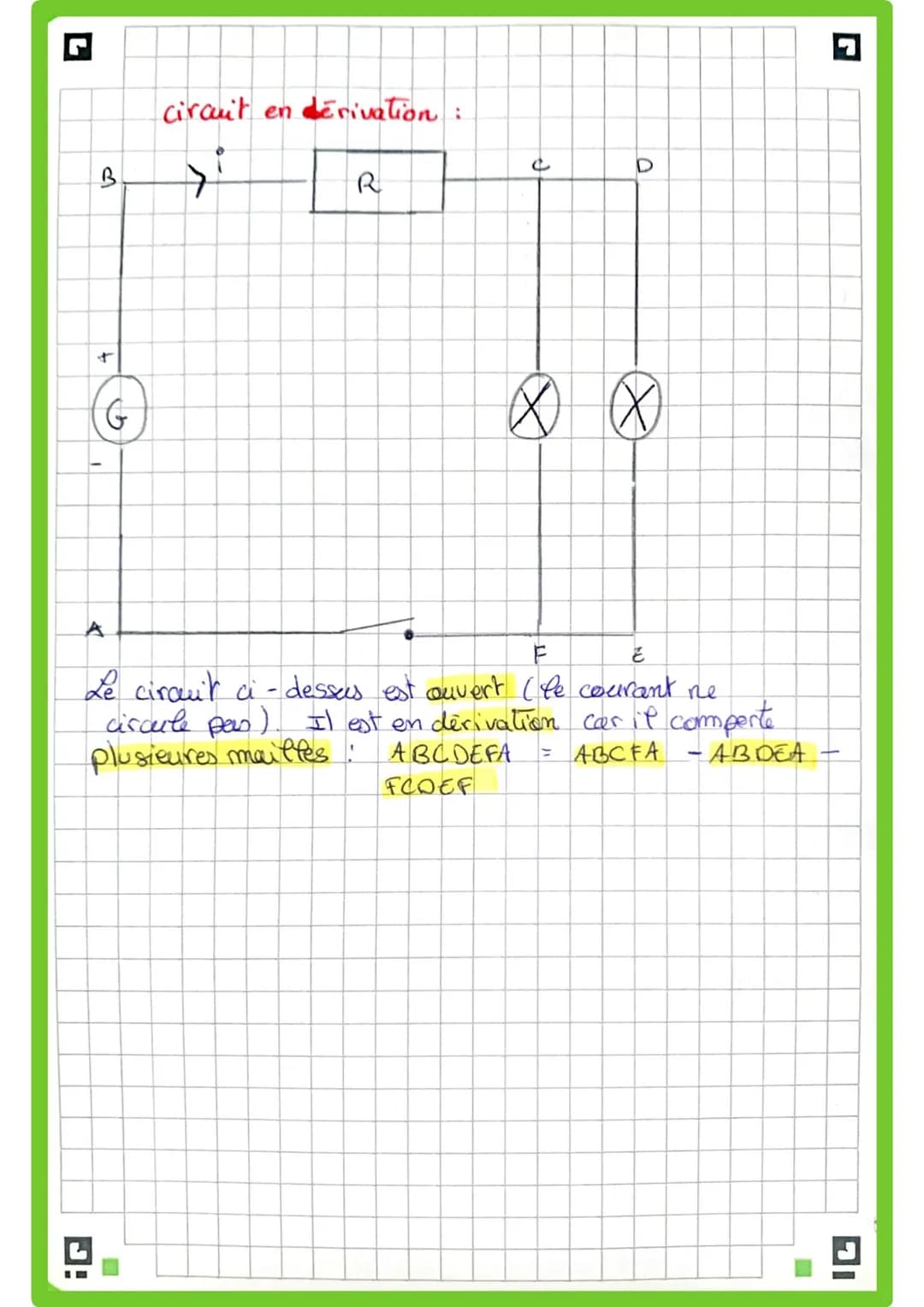

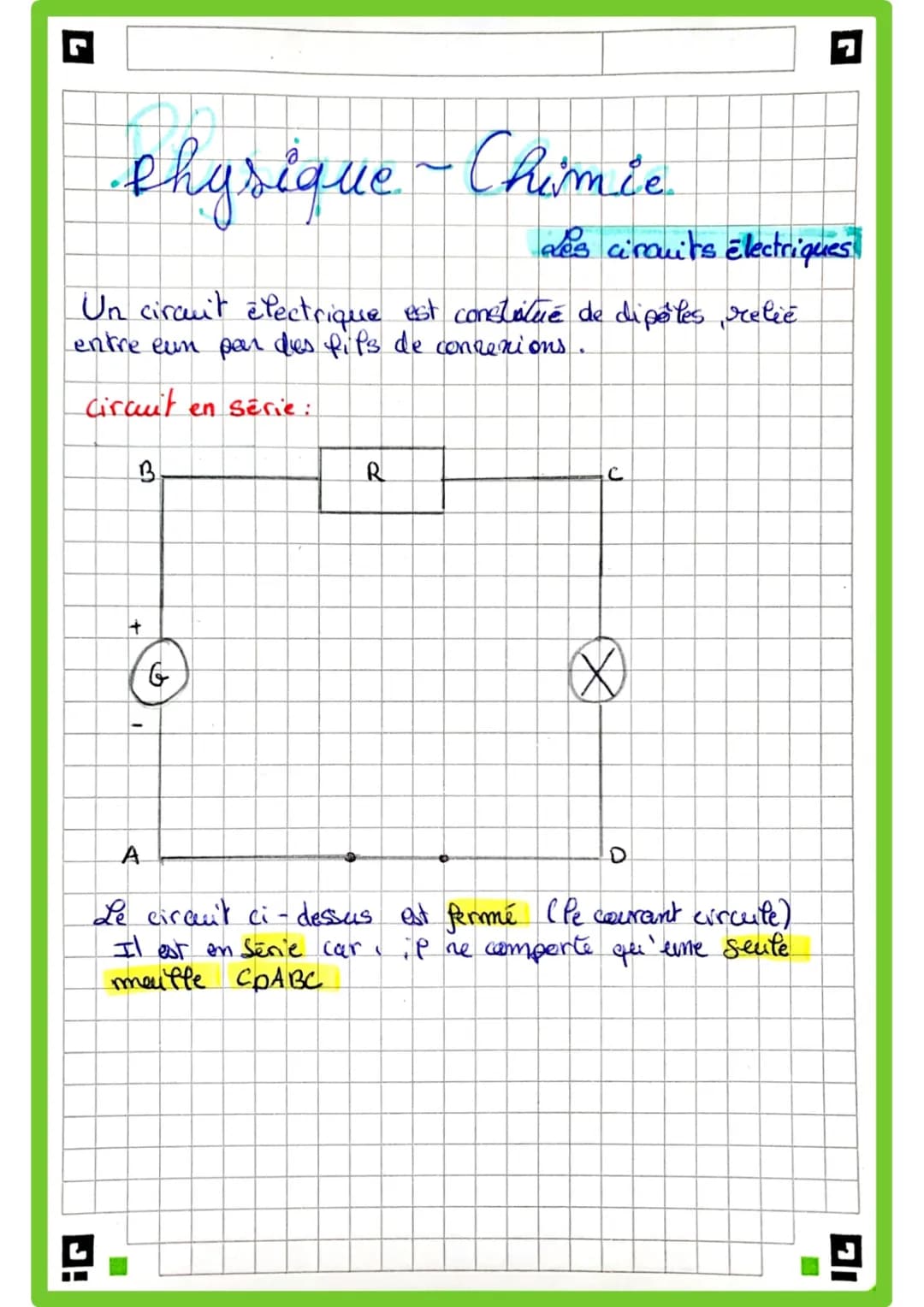

Dans un circuit en série, l'intensité est constante, tandis que les tensions s'additionnent. Dans un circuit en dérivation, c'est l'inverse : la tension est la même aux bornes de chaque branche, mais les intensités se répartissent.

Vocabulaire: Un court-circuit est une connexion directe entre deux points d'un circuit, créant un chemin de résistance très faible.

Les exercices de court-circuit sont souvent utilisés pour tester la compréhension des étudiants sur le comportement des circuits en conditions extrêmes.

Ces concepts et applications sont essentiels pour maîtriser les circuits électriques et réussir les évaluations d'électricité au collège et au lycée. Ils forment la base pour des études plus avancées en physique et en ingénierie électrique.
