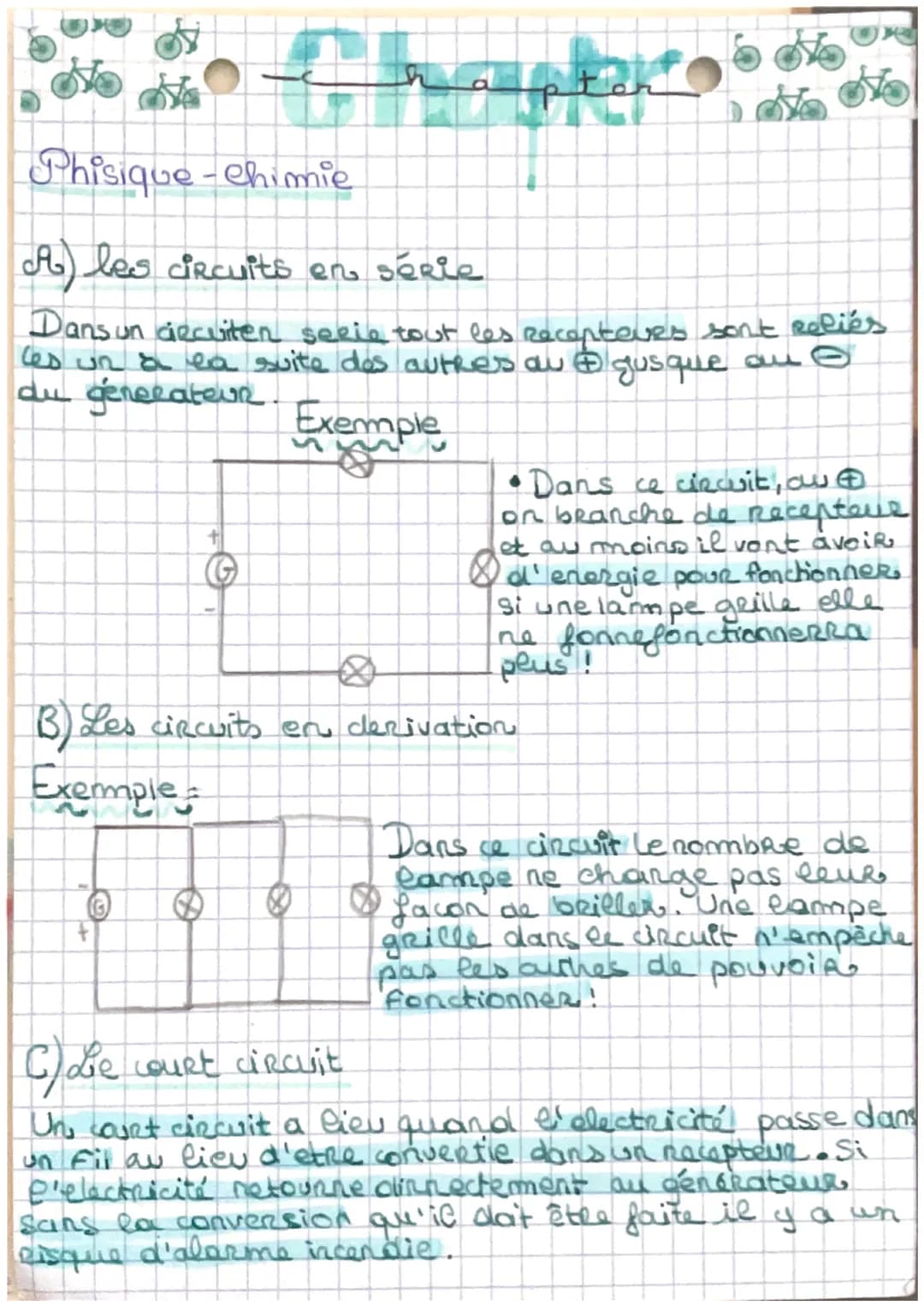

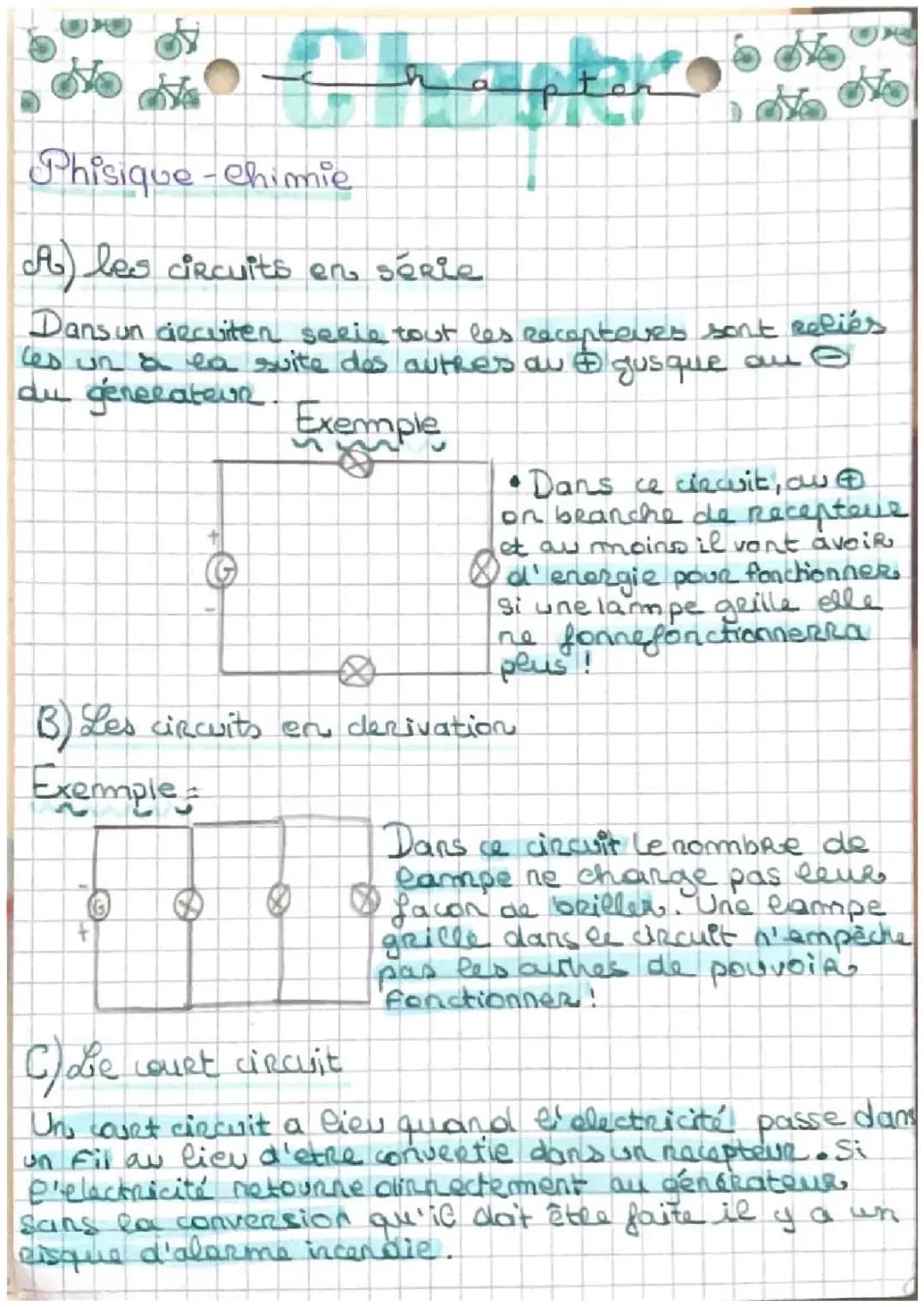

Les circuits en série
Dans un circuit électrique en série, tous les récepteurs sont connectés les uns à la suite des autres entre les bornes du générateur. Cette configuration présente des caractéristiques spécifiques importantes à comprendre.
Définition: Un circuit en série est un montage électrique où tous les composants sont reliés en une seule boucle continue.
Les circuits en série ont des propriétés particulières qui affectent leur fonctionnement :
- L'ajout de récepteurs dans le circuit réduit l'énergie disponible pour chacun d'eux.
- Si un composant du circuit cesse de fonctionner, comme une lampe qui grille, cela interrompt le circuit entier.
Exemple: Dans un schéma d'un circuit électrique simple en série avec deux lampes, si une lampe grille, l'autre s'éteint également car le circuit est rompu.
Les circuits en dérivation
Les circuits en dérivation, également appelés circuits parallèles, offrent une alternative au montage en série. Ils présentent des avantages significatifs dans certaines applications.
Définition: Un circuit en dérivation est un montage électrique où chaque récepteur est connecté directement aux bornes du générateur par sa propre branche.
Caractéristiques principales des circuits en dérivation :
- Le nombre de lampes dans le circuit n'affecte pas leur luminosité individuelle.
- Si une lampe cesse de fonctionner, les autres continuent de fonctionner normalement.
Exemple: Dans un circuit en dérivation avec 2 lampes, si une lampe grille, l'autre reste allumée car elle a son propre chemin vers le générateur.
Le court-circuit
Le court-circuit est un phénomène dangereux qui peut survenir dans les installations électriques. Il est crucial de comprendre ce concept pour prévenir les risques associés.
Définition: Un court-circuit se produit lorsque l'électricité emprunte un chemin de moindre résistance, contournant les récepteurs prévus dans le circuit.
Conséquences et dangers du court-circuit :
- L'électricité retourne directement au générateur sans être convertie comme prévu.
- Il existe un risque élevé d'incendie dû à la surchauffe des conducteurs.
Highlight: La prévention des risques électriques est essentielle pour éviter les courts-circuits et leurs conséquences potentiellement désastreuses.
