Propriétés Optiques et Trajets Lumineux

Le comportement des rayons lumineux traversant une lentille convergente suit des règles précises qui permettent de définir les points caractéristiques essentiels.

Définition: Le foyer image F' est le point où convergent tous les rayons parallèles à l'axe optique après avoir traversé la lentille.

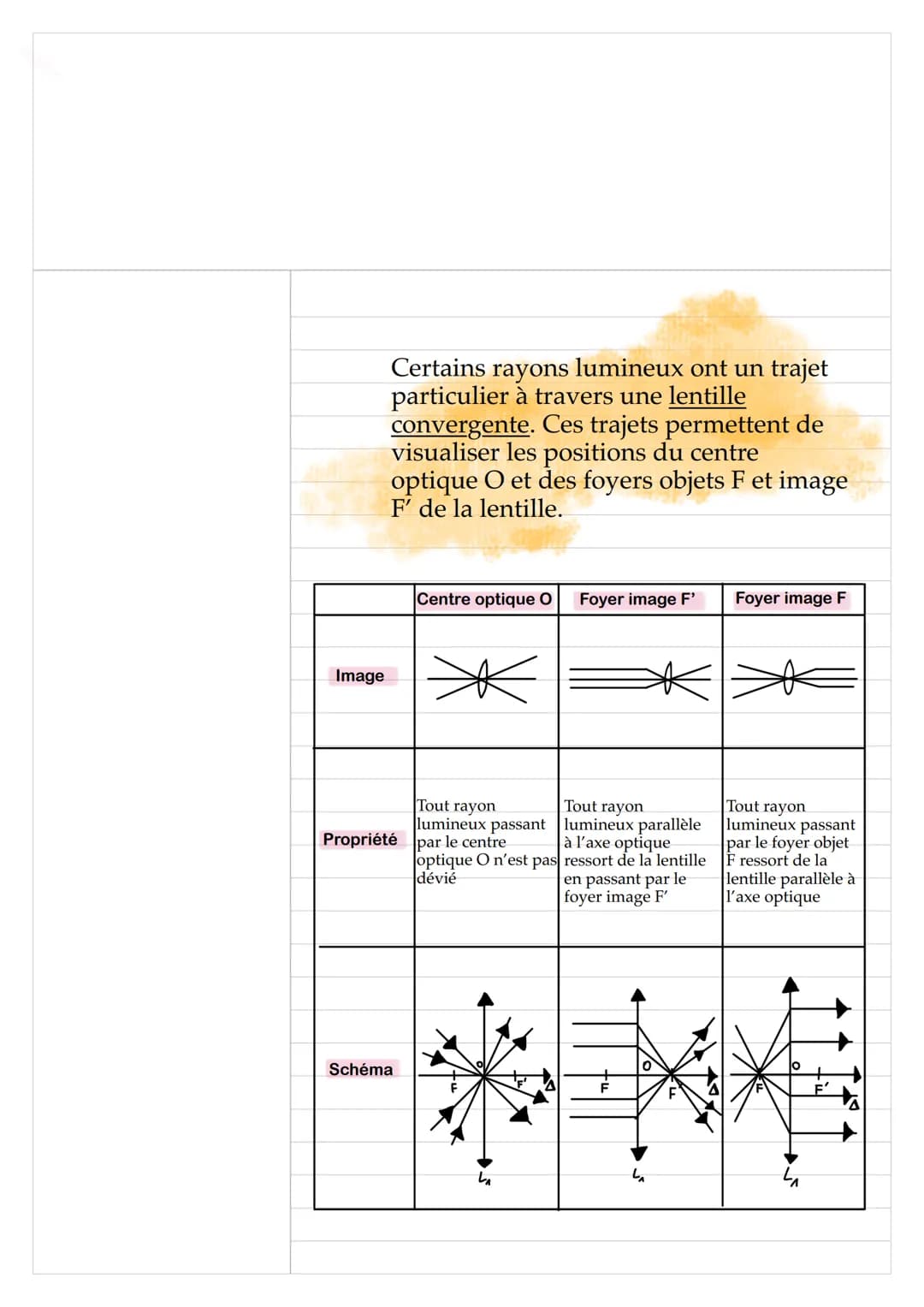

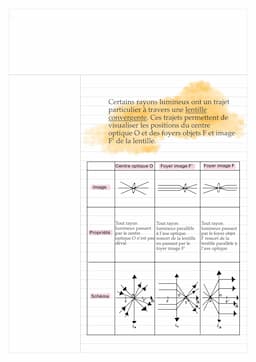

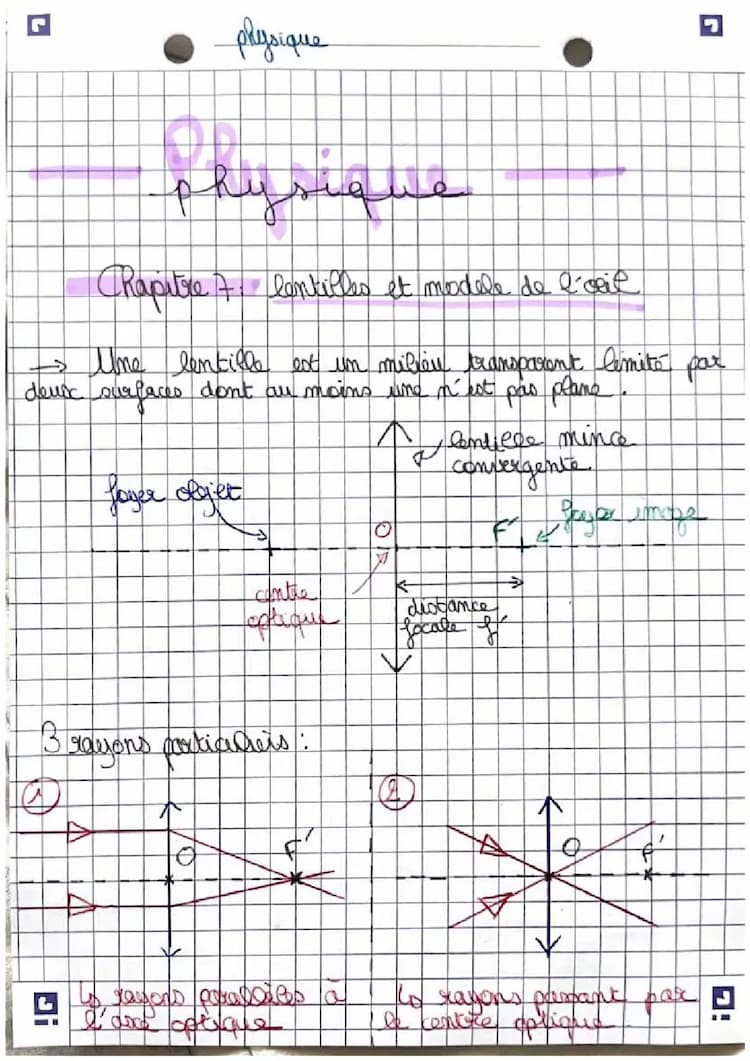

Highlight: Trois trajets particuliers sont fondamentaux:

• Le rayon passant par le centre optique qui n'est pas dévié
• Le rayon parallèle à l'axe optique qui passe par le foyer image
• Le rayon passant par le foyer objet qui ressort parallèle à l'axe optique

Construction de l'Image

La formation d'une image à travers une lentille convergente repose sur des principes géométriques précis utilisant les propriétés des rayons lumineux.

Définition: La distance focale (f') est la distance entre le centre optique O et le foyer image F'.

Highlight: Les foyers objet (F) et image (F') sont positionnés de manière symétrique par rapport au centre optique.

Vocabulaire: Une image réelle est formée par la convergence effective des rayons lumineux, contrairement à une image virtuelle.

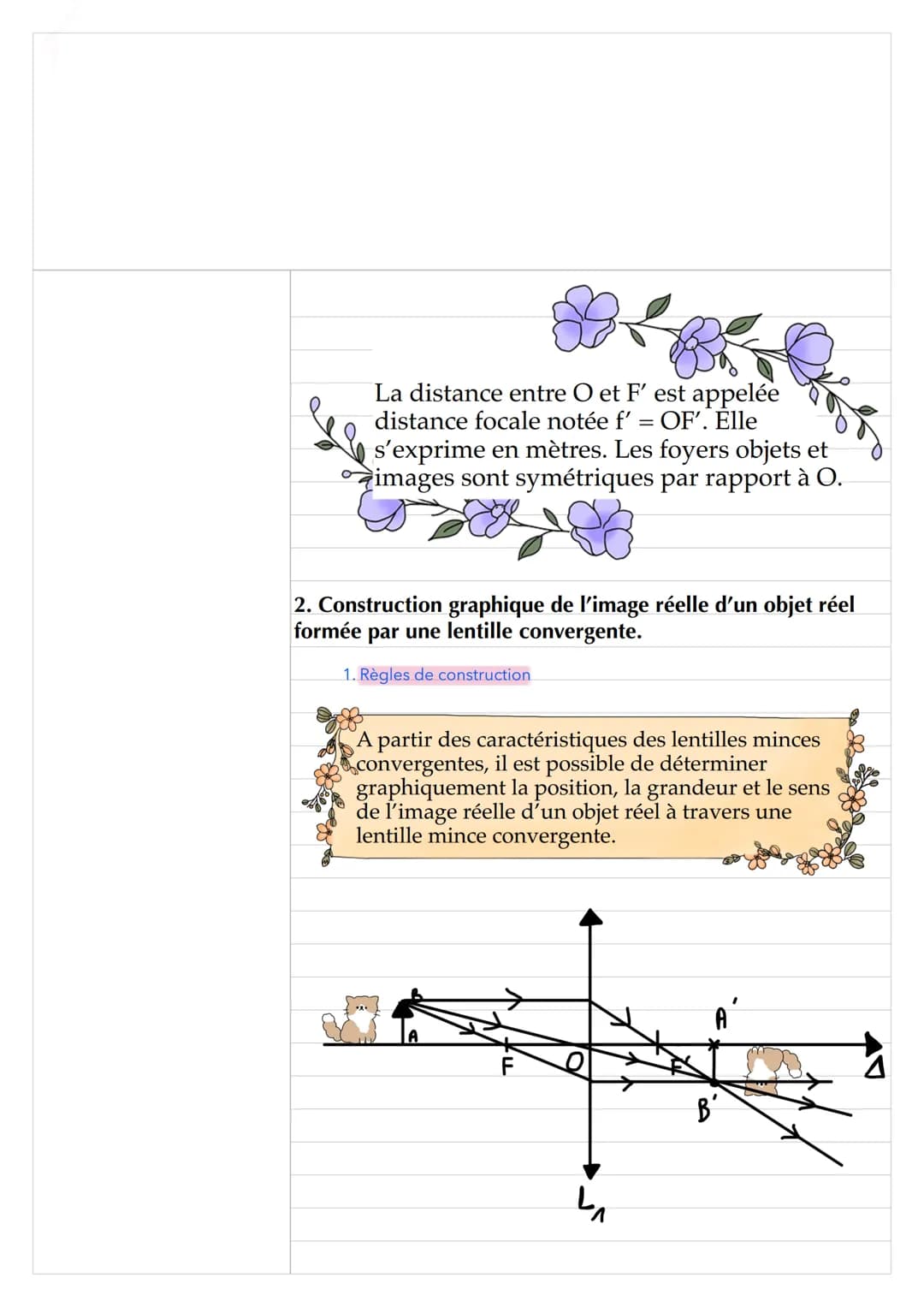

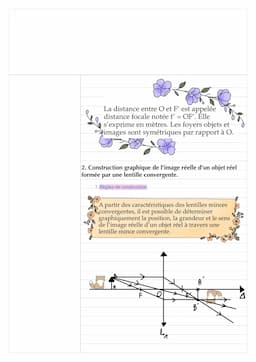

Règles de Construction Graphique

La détermination graphique de l'image d'un objet réel nécessite l'application méthodique des propriétés des lentilles convergentes.

Highlight: La construction graphique permet de déterminer trois caractéristiques essentielles de l'image:

• Sa position par rapport à la lentille
• Sa taille relative par rapport à l'objet
• Son orientation (droite ou renversée)

Exemple: Pour construire l'image d'un objet, on utilise au minimum deux rayons particuliers parmi les trois rayons caractéristiques.

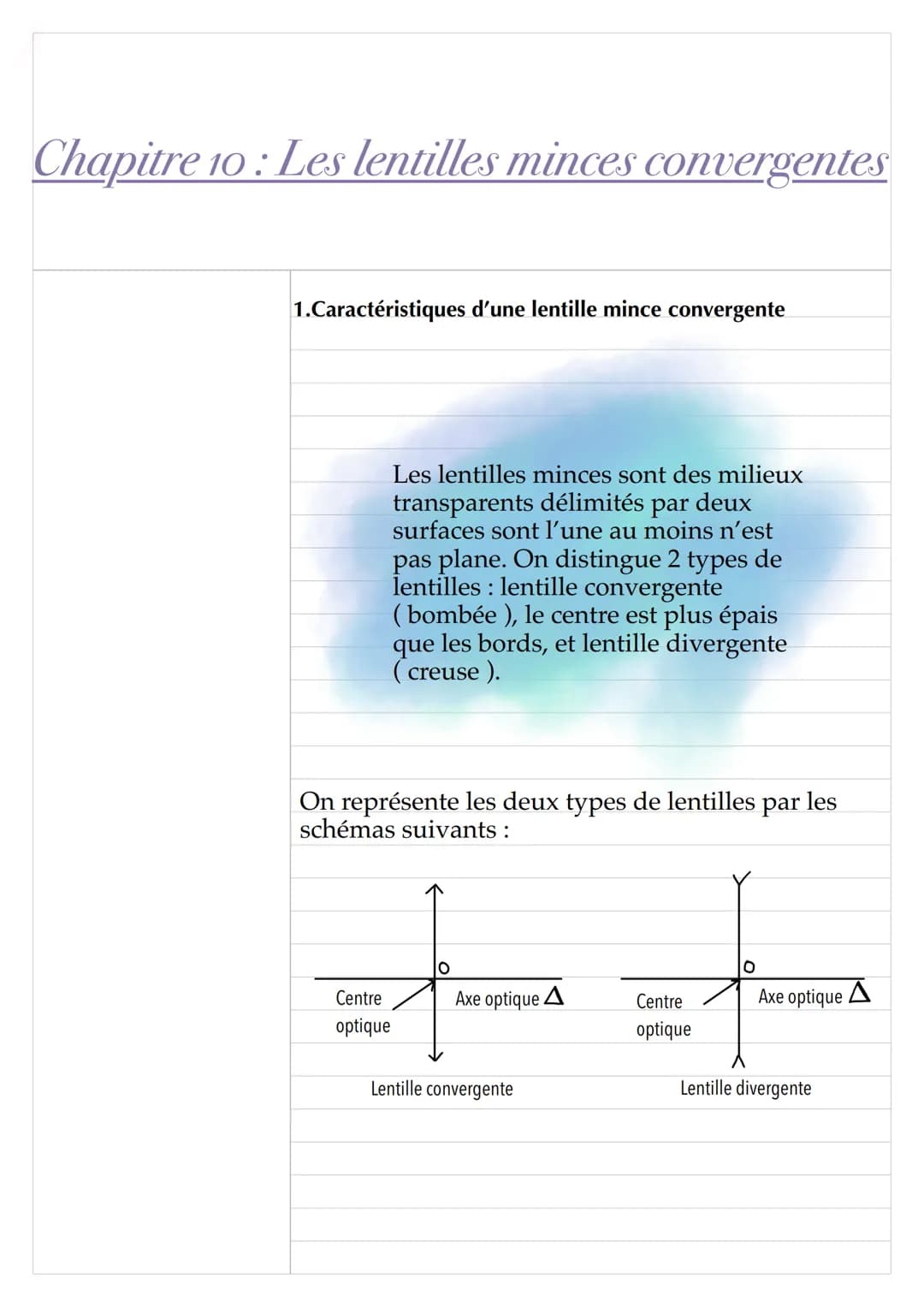

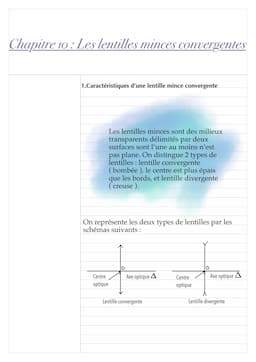

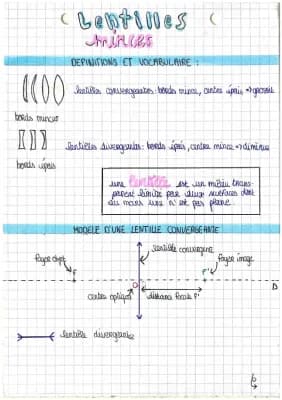

Caractéristiques Fondamentales des Lentilles

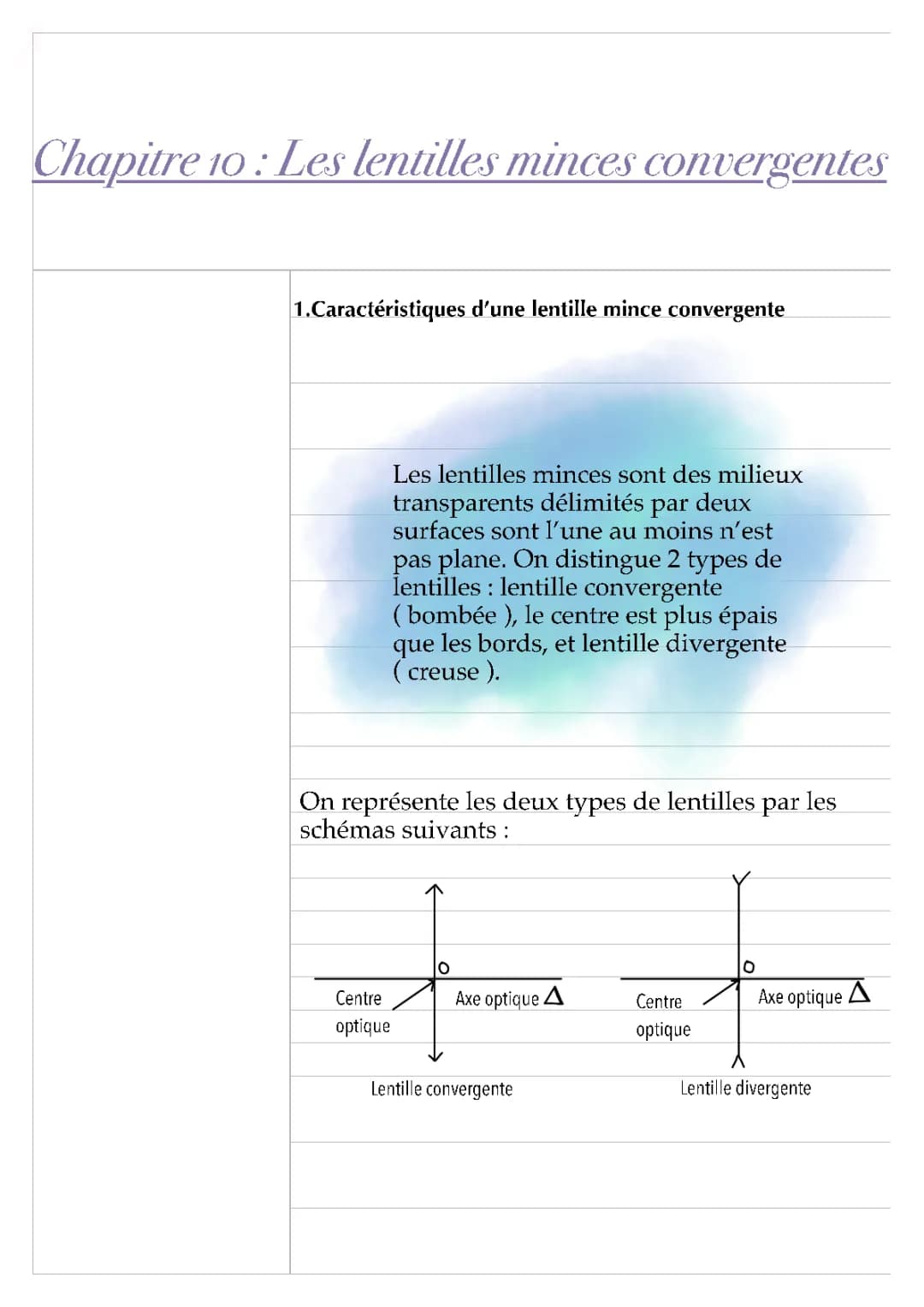

Les lentilles minces convergentes sont des dispositifs optiques transparents délimités par deux surfaces courbes. Leur forme caractéristique présente un centre plus épais que les bords, ce qui les distingue des lentilles divergentes qui sont creuses.

Définition: Une lentille mince convergente est un milieu transparent bombé dont le centre est plus épais que les bords.

Vocabulaire: Le centre optique (O) est le point central de la lentille par lequel passe l'axe optique.

Highlight: La représentation schématique d'une lentille convergente utilise un trait vertical avec deux flèches pointant vers l'extérieur.
