Page 2 : Construction et Types d'Images

Cette page détaille la méthode de construction des images et explique la différence entre images réelles et virtuelles. Elle présente également les relations mathématiques importantes.

Example: Pour construire l'image d'un point B, on utilise trois rayons particuliers :

• Le rayon passant par le centre optique
• Le rayon parallèle à l'axe optique
• Le rayon passant par le foyer objet

Definition:

• Image réelle : Image formée par convergence réelle des rayons, visible sur un écran
• Image virtuelle : Image formée par prolongement virtuel des rayons divergents

Page 3 : Caractéristiques des Images Formées

Cette page illustre les différentes configurations possibles pour la formation d'images selon la position de l'objet par rapport à la lentille.

Highlight: Les caractéristiques de l'image dépendent de la position de l'objet :

• Si OA' > 0 : image réelle
• Si OA' < 0 : image virtuelle
• |γ| > 1 : image agrandie
• |γ| < 1 : image réduite

Page 4 : Mise au Point et Applications

Cette page explique le processus de mise au point et son application dans différents systèmes optiques.

Example: Dans un appareil photo, la mise au point s'effectue en déplaçant la lentille pour modifier la distance lentille-écran.

Highlight: Dans l'œil, l'accommodation se fait par modification de la courbure du cristallin, ce qui fait varier sa vergence pour obtenir une image nette sur la rétine.

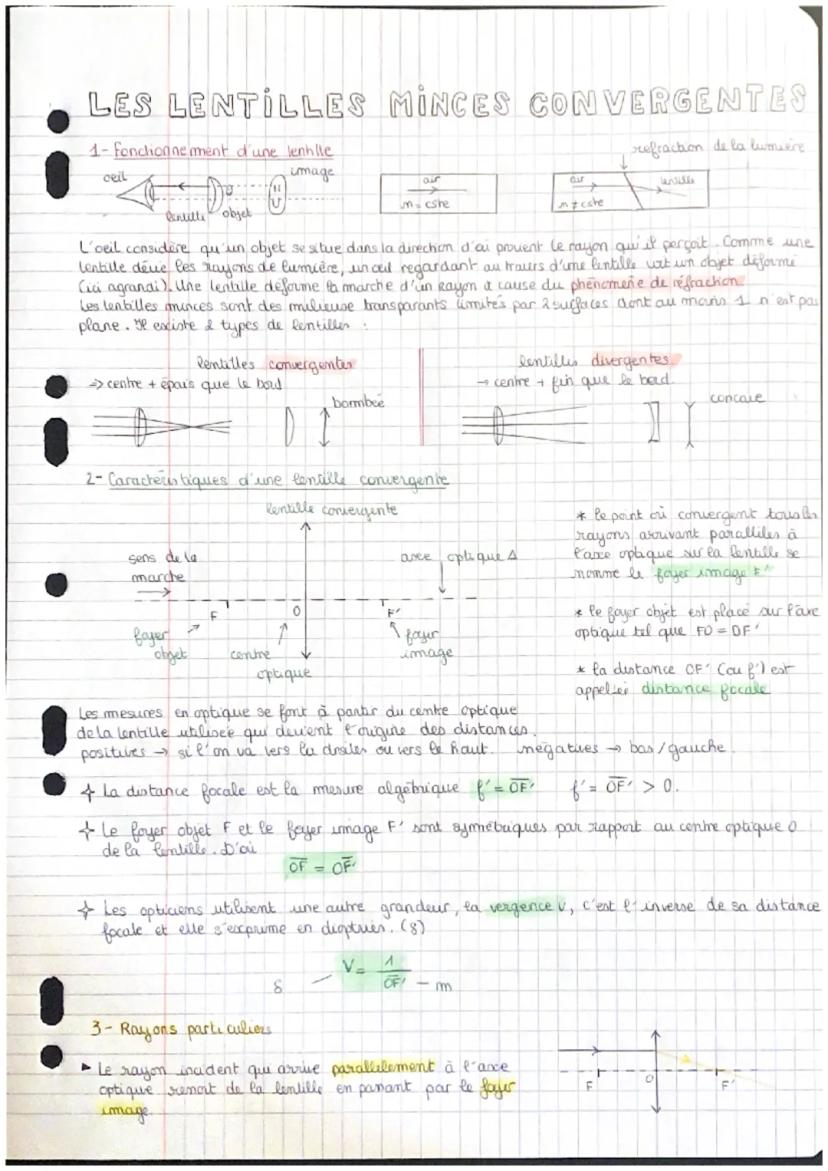

Page 1 : Principes Fondamentaux des Lentilles Convergentes

Cette page présente les concepts de base des lentilles convergentes et leurs caractéristiques essentielles. Elle explique comment l'œil perçoit les images à travers une lentille et introduit les éléments fondamentaux comme le centre optique et les foyers.

Definition: Une lentille mince convergente est un milieu transparent limité par deux surfaces dont au moins une n'est pas plane, plus épaisse au centre que sur les bords.

Vocabulary:

• Centre optique (O) : Point de référence pour les mesures optiques
• Foyer image (F') : Point où convergent les rayons parallèles à l'axe optique
• Distance focale (f') : Distance entre le centre optique et le foyer image

Highlight: La vergence (V) est l'inverse de la distance focale et s'exprime en dioptries.
