Construction graphique et application à l'œil humain

Ce chapitre se concentre sur la construction optique géométrique des images formées par les lentilles convergentes et explore l'application de ces principes à la vision humaine.

La relation de conjugaison pour les lentilles minces s'exprime par la formule : 1/OA' - 1/OA = 1/f'

Highlight: La construction lentille divergente suit des principes similaires, mais avec des foyers virtuels situés du côté opposé de la lentille.

L'œil humain fonctionne comme un système optique complexe :

1. La cornée et le cristallin agissent comme des lentilles convergentes.
2. L'iris joue le rôle de diaphragme, contrôlant la quantité de lumière entrant dans l'œil.
3. La rétine sert d'écran où se forme l'image.

Exemple: Dans la vision de loin, le foyer image du système optique de l'œil se trouve sur la rétine. La distance entre le cristallin et la rétine est fixe, équivalente à la distance lentille-écran dans un système optique simple.

Pour la vision de près, le cristallin s'adapte :

Vocabulaire: Accommodation : Processus par lequel le cristallin augmente sa courbure pour devenir plus convergent lors de la vision de près.

Highlight: Les caractéristiques d'une lentille convergente, telles que sa capacité à former des images réelles ou virtuelles selon la position de l'objet, sont essentielles pour comprendre le fonctionnement de l'œil et la correction des défauts de vision.

Ce document fournit une base solide pour comprendre les lentilles convergentes et divergentes, leurs propriétés et leur application dans le contexte de la vision humaine. Ces connaissances sont cruciales pour les étudiants en physique et en optique.

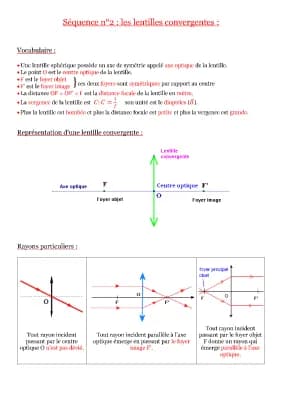

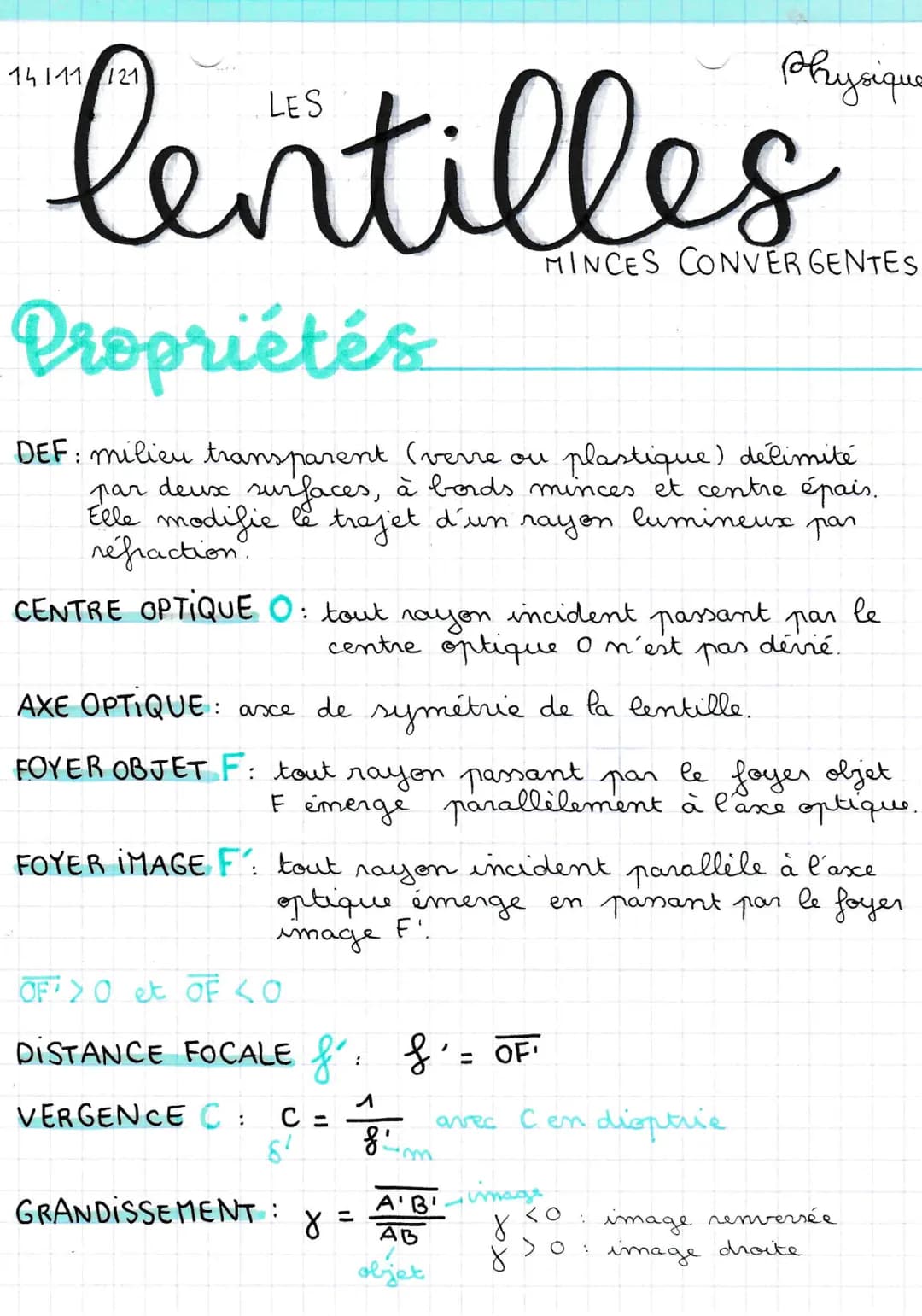

Propriétés des lentilles convergentes

Les lentilles minces convergentes sont des éléments optiques essentiels en physique. Ce chapitre explore leurs caractéristiques fondamentales et leur comportement avec la lumière.

Définition: Une lentille est un milieu transparent (verre ou plastique) délimité par deux surfaces, à bords minces et centre épais. Elle modifie le trajet d'un rayon lumineux par réfraction.

Les propriétés principales d'une lentille convergente incluent :

1. L'axe optique : C'est l'axe de symétrie de la lentille.
2. Le centre optique O : Un point par lequel les rayons passent sans être déviés.
3. Le foyer objet F : Tout rayon passant par ce point émerge parallèlement à l'axe optique.
4. Le foyer image F' : Tout rayon incident parallèle à l'axe optique émerge en passant par ce point.

Vocabulaire:

• Distance focale f' : Distance entre le centre optique O et le foyer image F'.
• Vergence C : Inverse de la distance focale, exprimée en dioptries $C = 1/f'$.

La formation des images par une lentille convergente dépend de la position de l'objet :

Exemple:

• Si l'objet est placé entre le foyer objet et la lentille, l'image sera droite, virtuelle et plus grande.
• Si l'objet est placé au-delà du foyer objet, l'image sera renversée, réelle et sa taille variera selon la distance.

Highlight: La construction de l'image d'un objet par une lentille convergente peut être réalisée graphiquement en utilisant des rayons particuliers, comme ceux passant par le centre optique ou les foyers.
