Les 4 lois de l'électricité et exercices faciles

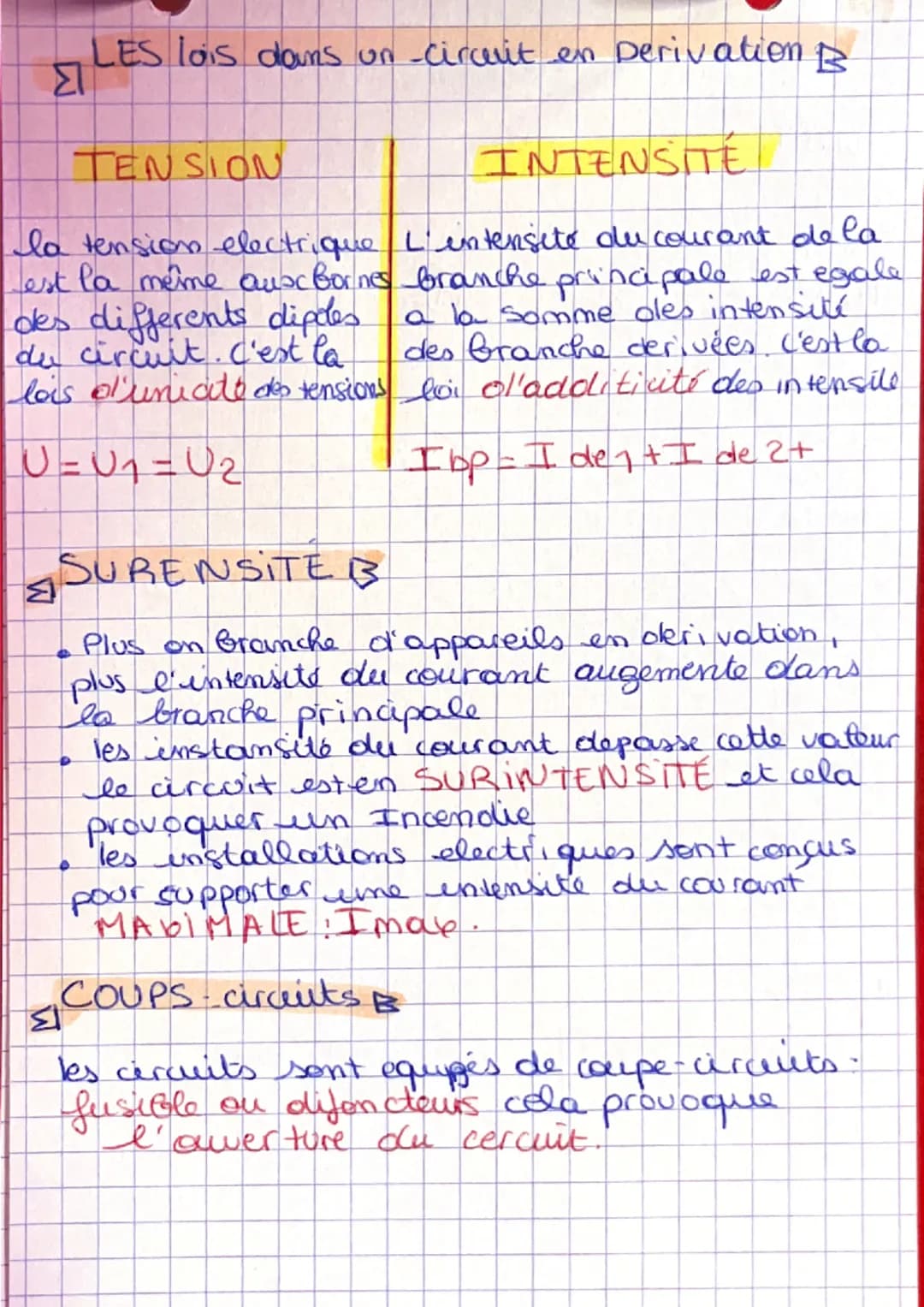

Les lois des circuits en dérivation et la sécurité électrique

Cette page approfondit les lois de l'électricité pour les circuits en dérivation et aborde les aspects de sécurité liés aux installations électriques. Elle explique comment l'intensité et la tension se comportent dans ces circuits et introduit le concept de surintensité.

Exemple: Dans un circuit en dérivation, si la tension aux bornes de deux dipôles est U, alors U = U₁ = U₂, illustrant la loi d'unicité des tensions.

Définition: La loi d'additivité des intensités stipule que l'intensité du courant de la branche principale est égale à la somme des intensités des branches dérivées.

Highlight: Plus on branche d'appareils en dérivation, plus l'intensité du courant augmente dans la branche principale, ce qui peut conduire à une surintensité dangereuse.

Vocabulaire: Les coupe-circuits, tels que les fusibles ou les disjoncteurs, sont des dispositifs de sécurité qui ouvrent le circuit en cas de surintensité, prévenant ainsi les risques d'incendie.

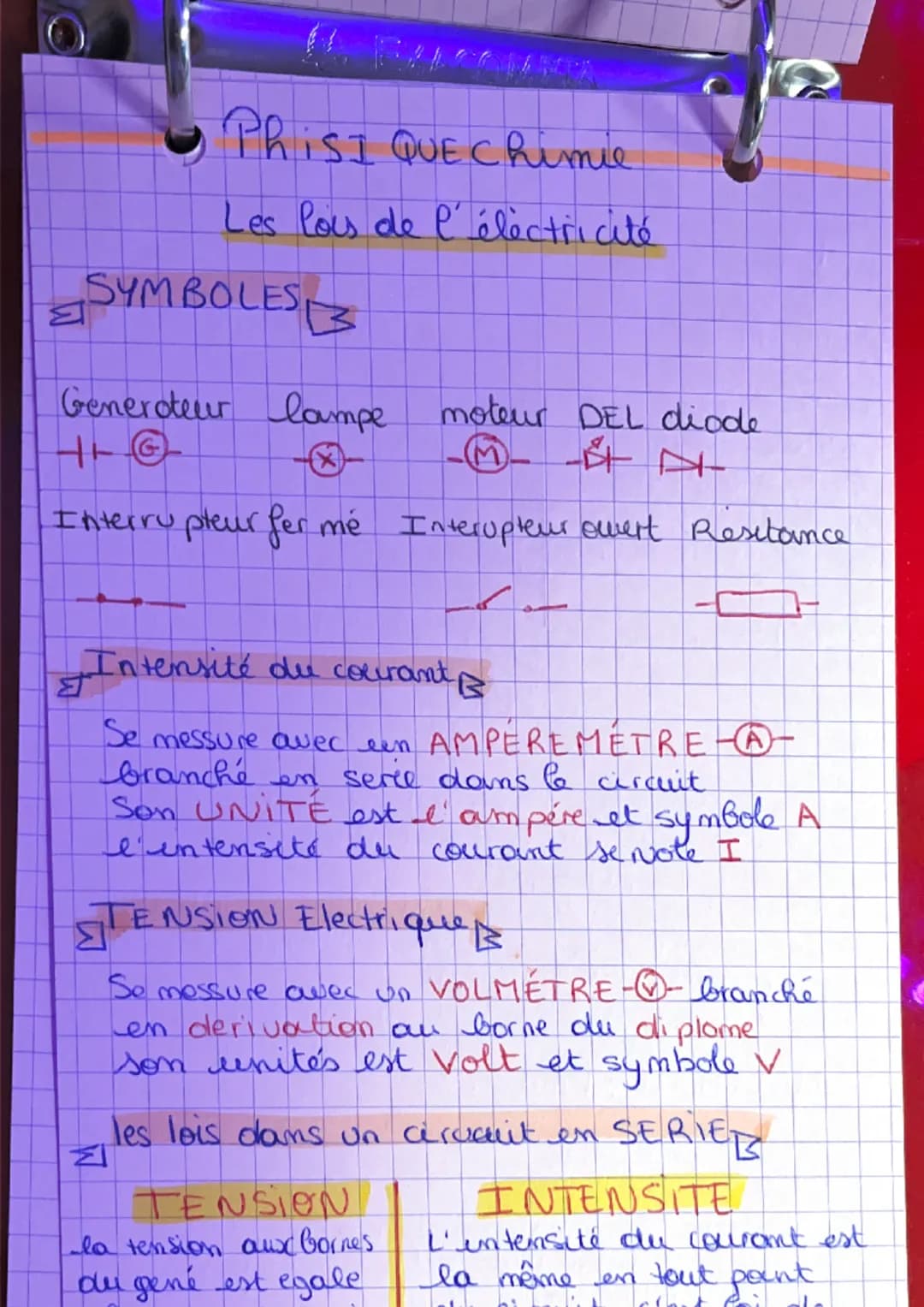

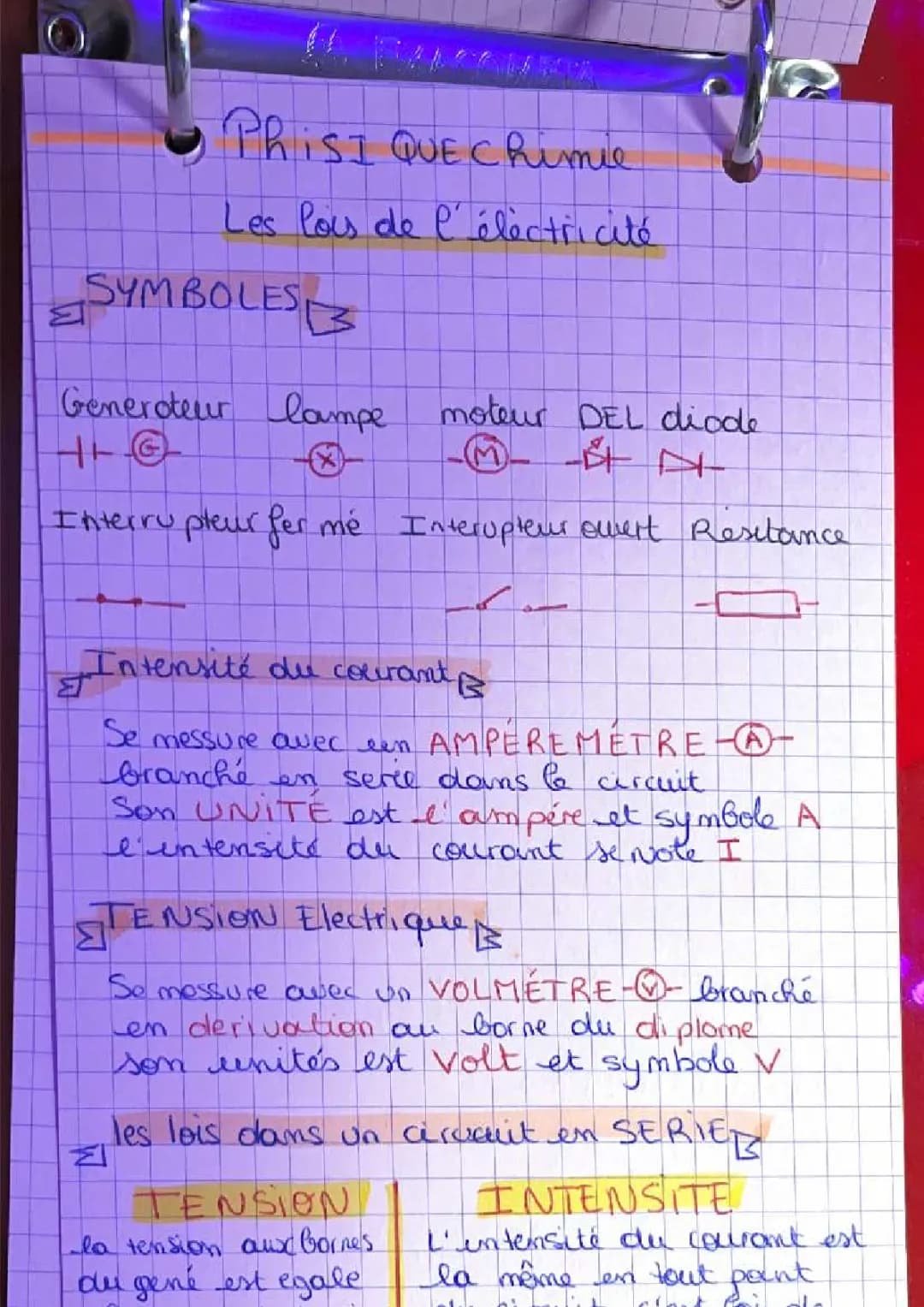

Les symboles électriques et les lois fondamentales

Cette page présente les symboles électriques essentiels et introduit les concepts fondamentaux de l'électricité. Elle explique comment mesurer l'intensité du courant et la tension électrique, deux grandeurs cruciales dans l'étude des circuits électriques.

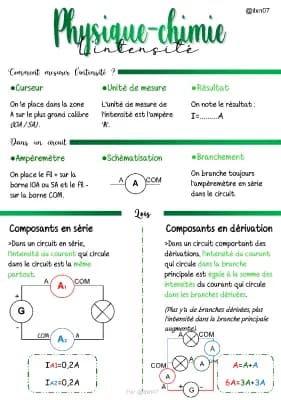

Vocabulaire: L'intensité du courant se note I et se mesure en ampères (A) avec un ampèremètre branché en série dans le circuit.

Définition: La tension électrique est la différence de potentiel entre deux points d'un circuit. Elle se mesure en volts (V) avec un voltmètre branché en dérivation aux bornes du dipôle.

Highlight: Dans un circuit en série, l'intensité du courant est la même en tout point du circuit. Cette loi est fondamentale pour comprendre le comportement des circuits en série.
