Les composants du circuit électrique et leurs symboles

Cette section approfondit la compréhension des composants d'un circuit électrique en présentant leurs symboles et leurs rôles spécifiques.

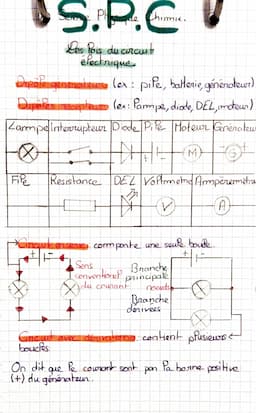

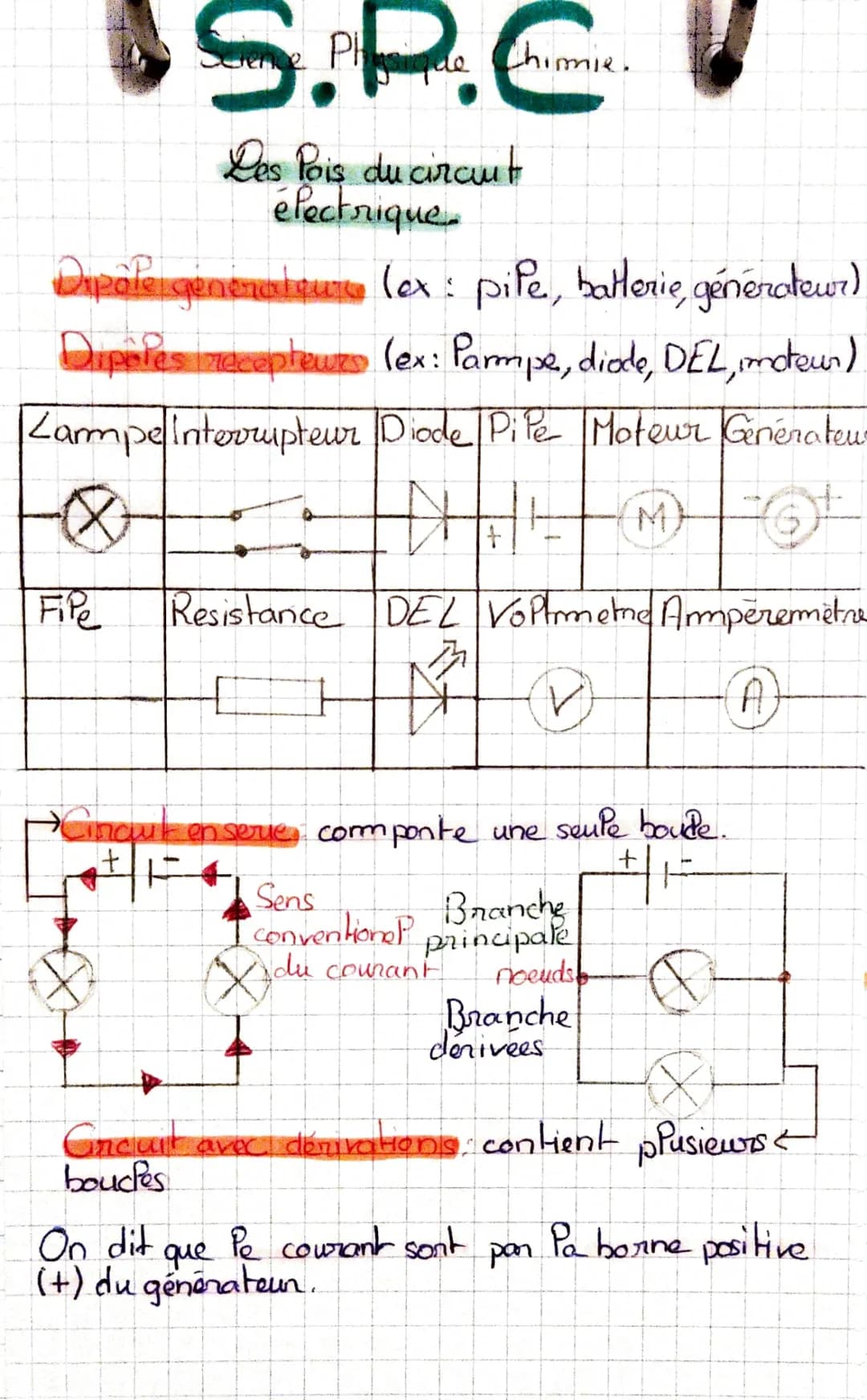

Le chapitre commence par illustrer les symboles des différents composants électriques :

• Lampe
• Interrupteur
• Diode
• Pile
• Moteur
• Générateur
• Résistance
• DEL (Diode Électroluminescente)
• Voltmètre
• Ampèremètre

Définition: Un circuit en série est un circuit qui ne comporte qu'une seule boucle, où le courant suit un chemin unique.

Définition: Un circuit avec dérivations, aussi appelé circuit en parallèle, contient plusieurs boucles où le courant peut se diviser.

Le chapitre explique ensuite la structure d'un circuit avec dérivations :

• La branche principale
• Les branches dérivées
• Les nœuds, qui sont les points de jonction où le courant se divise

Highlight: Dans un circuit avec dérivations, le courant se divise au niveau des nœuds pour parcourir les différentes branches.

Cette présentation des composants et des types de circuits permet aux élèves de mieux visualiser et comprendre la structure des circuits électriques, ce qui est essentiel pour l'application des lois de l'électricité.

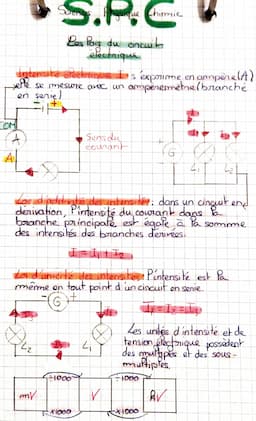

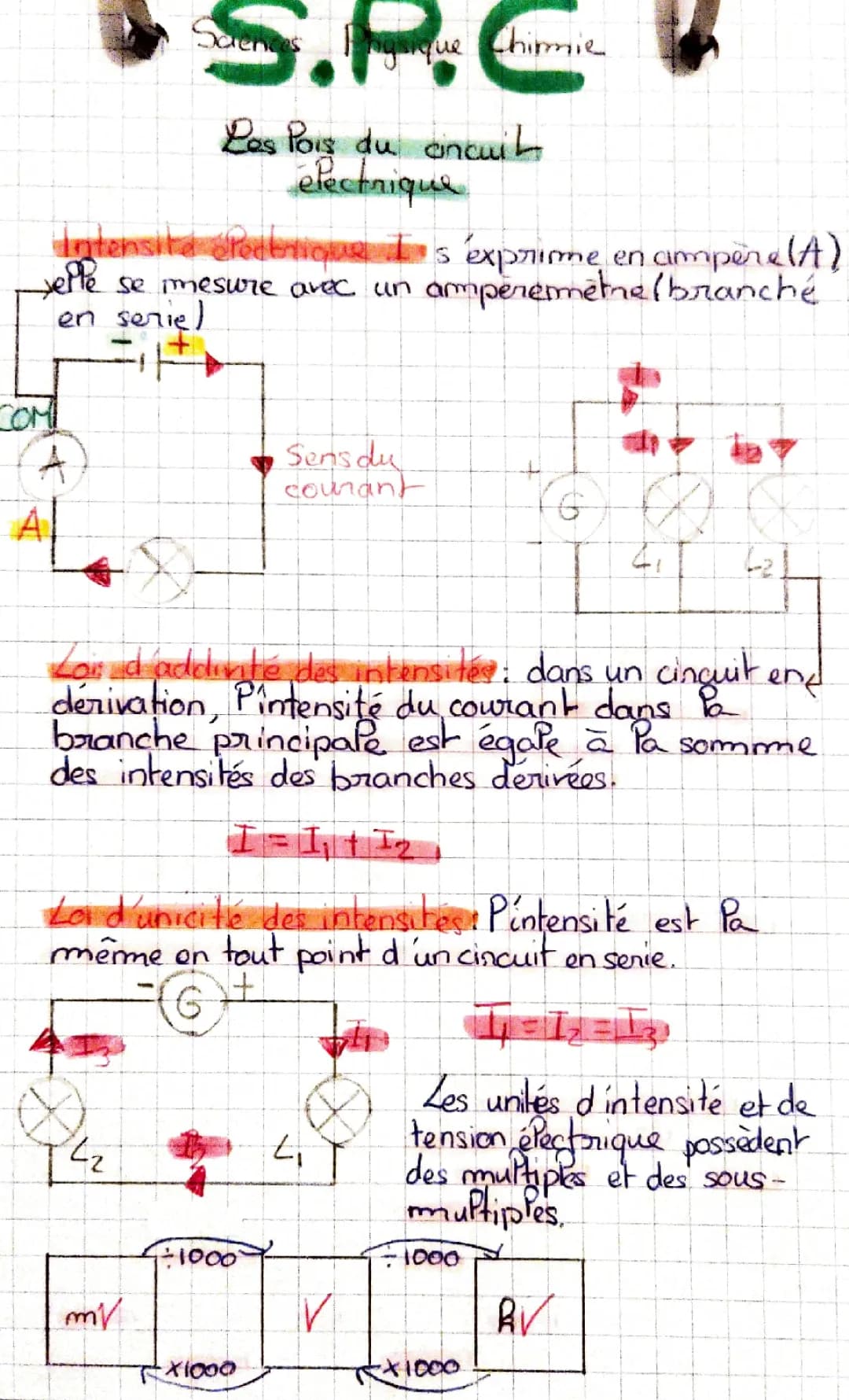

Les lois du circuit électrique : Tension et composants

Ce chapitre introduit les concepts fondamentaux des circuits électriques et leurs composants. Il explique la tension électrique et présente les différents types de dipôles.

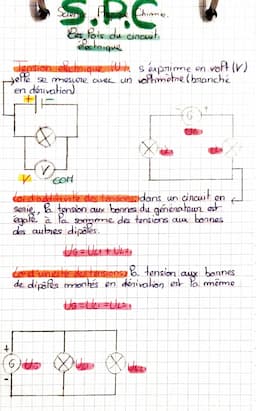

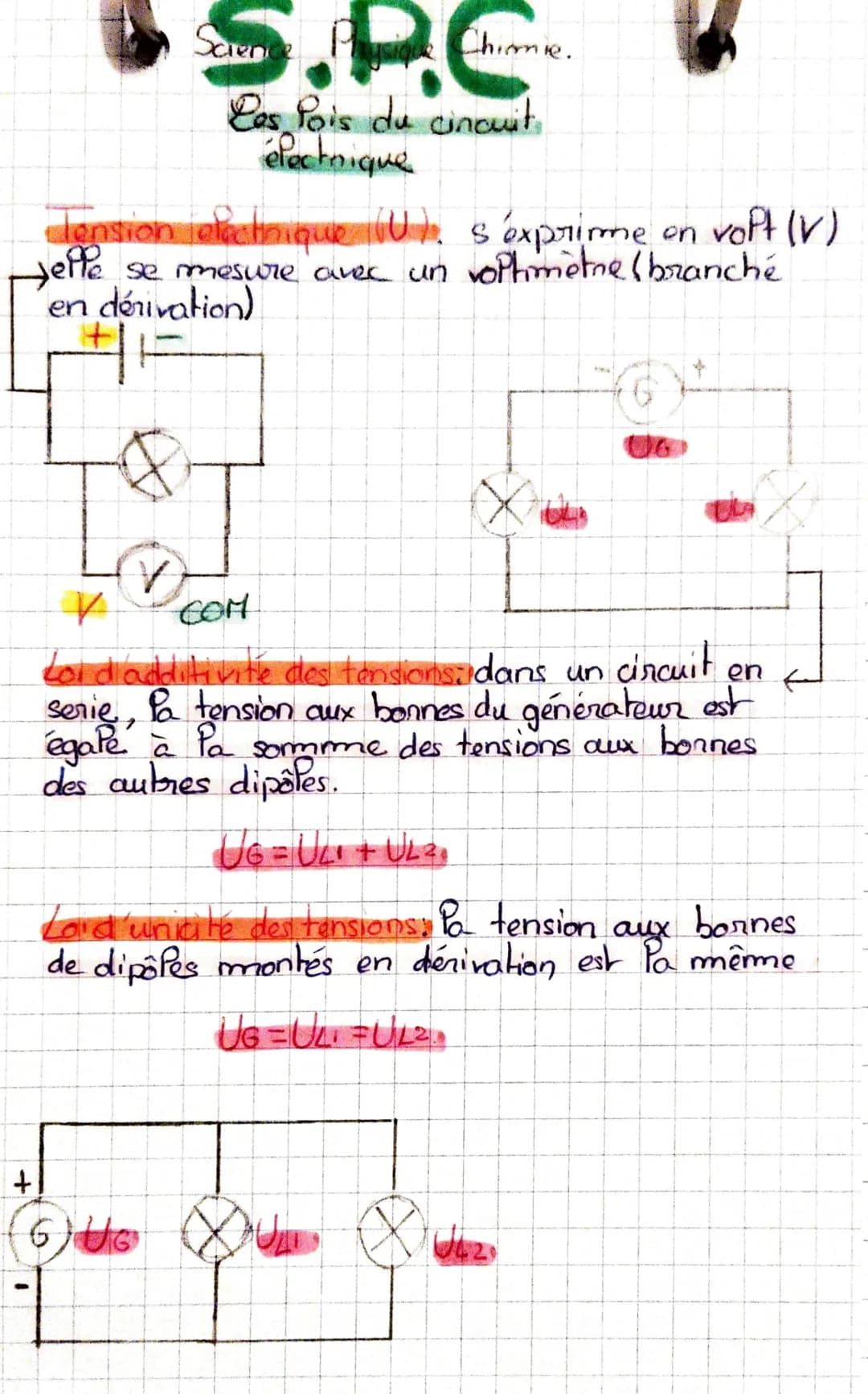

La tension électrique (U) est une grandeur physique essentielle dans les circuits électriques. Elle s'exprime en volts (V) et se mesure à l'aide d'un voltmètre branché en dérivation.

Définition: La tension électrique représente la différence de potentiel électrique entre deux points d'un circuit.

Le chapitre présente ensuite les deux lois principales concernant la tension dans les circuits :

1. La loi d'additivité des tensions dans un circuit en série : la tension aux bornes du générateur est égale à la somme des tensions aux bornes des autres dipôles.

Exemple: Dans un circuit en série avec deux lampes L₁ et L₂, on a : UG = UL₁ + UL₂

2. La loi d'unicité des tensions : la tension aux bornes de dipôles montés en dérivation est la même.

Exemple: Dans un circuit en dérivation, UG = UL₁ = UL₂

Le chapitre présente également les différents types de dipôles qu'on peut trouver dans un circuit électrique :

• Dipôles générateurs : pile, batterie, générateur
• Dipôles récepteurs : lampe, diode, DEL, moteur

Vocabulaire: Un dipôle est un composant électrique à deux bornes.

Enfin, le chapitre explique la différence entre les circuits en série et les circuits avec dérivations :

• Un circuit en série comporte une seule boucle
• Un circuit avec dérivations contient plusieurs boucles

Highlight: Le sens conventionnel du courant va de la borne positive (+) du générateur vers la borne négative (-).
