Fiche de révision — Les lois et la tension électrique (Physique‑Chimie, 3e)

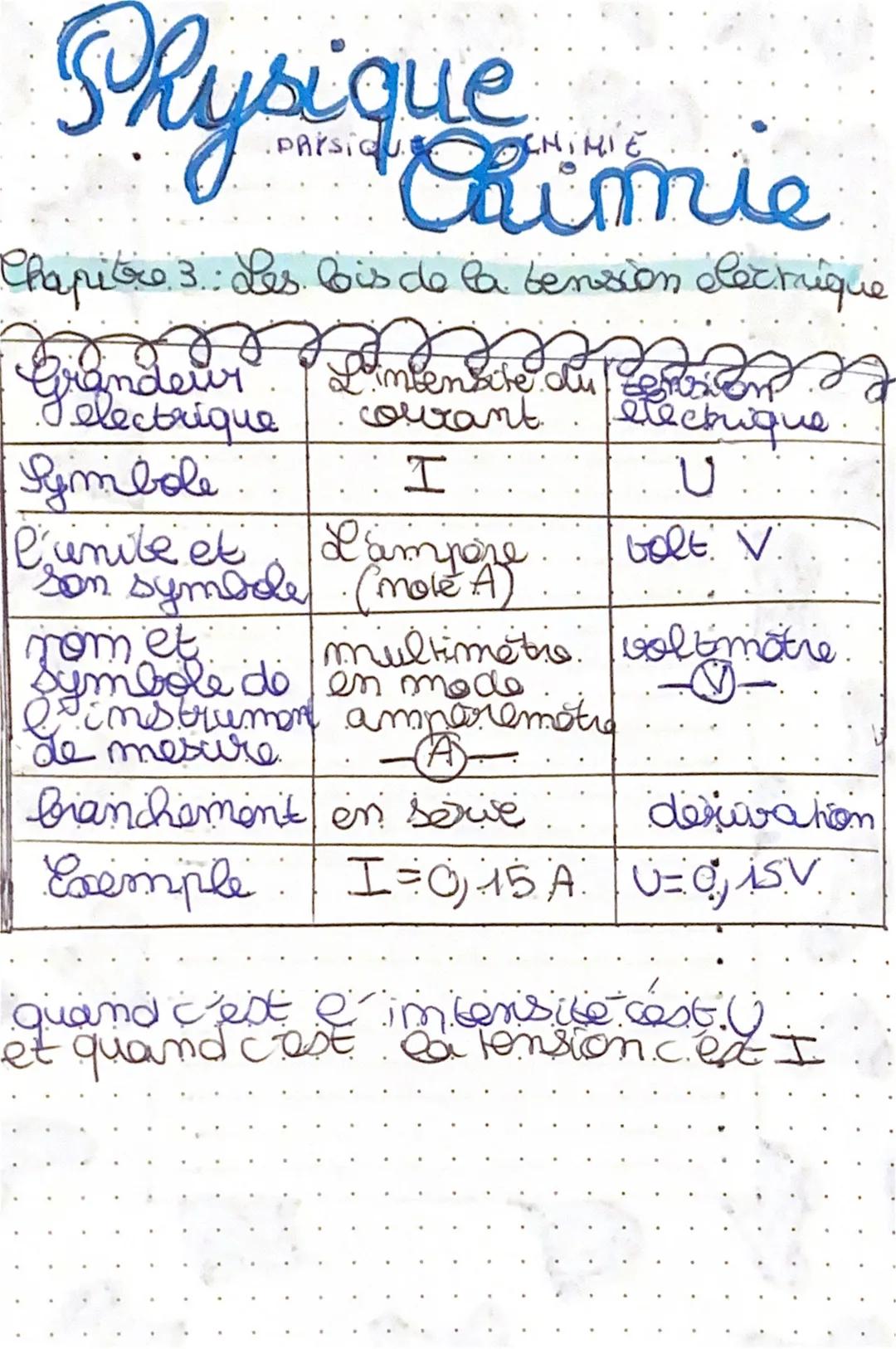

Tension et intensité

Les deux grandeurs

• Intensité $I$ : mesure le débit du courant en ampères ($A$) avec un ampèremètre branché en série.
• Tension $U$ : mesure la force du courant en volts ($V$) avec un voltmètre branché en dérivation.

💡 Astuce : Retiens que l'ampèremètre se branche toujours en série (dans la boucle) et le voltmètre en dérivation (par-dessus).

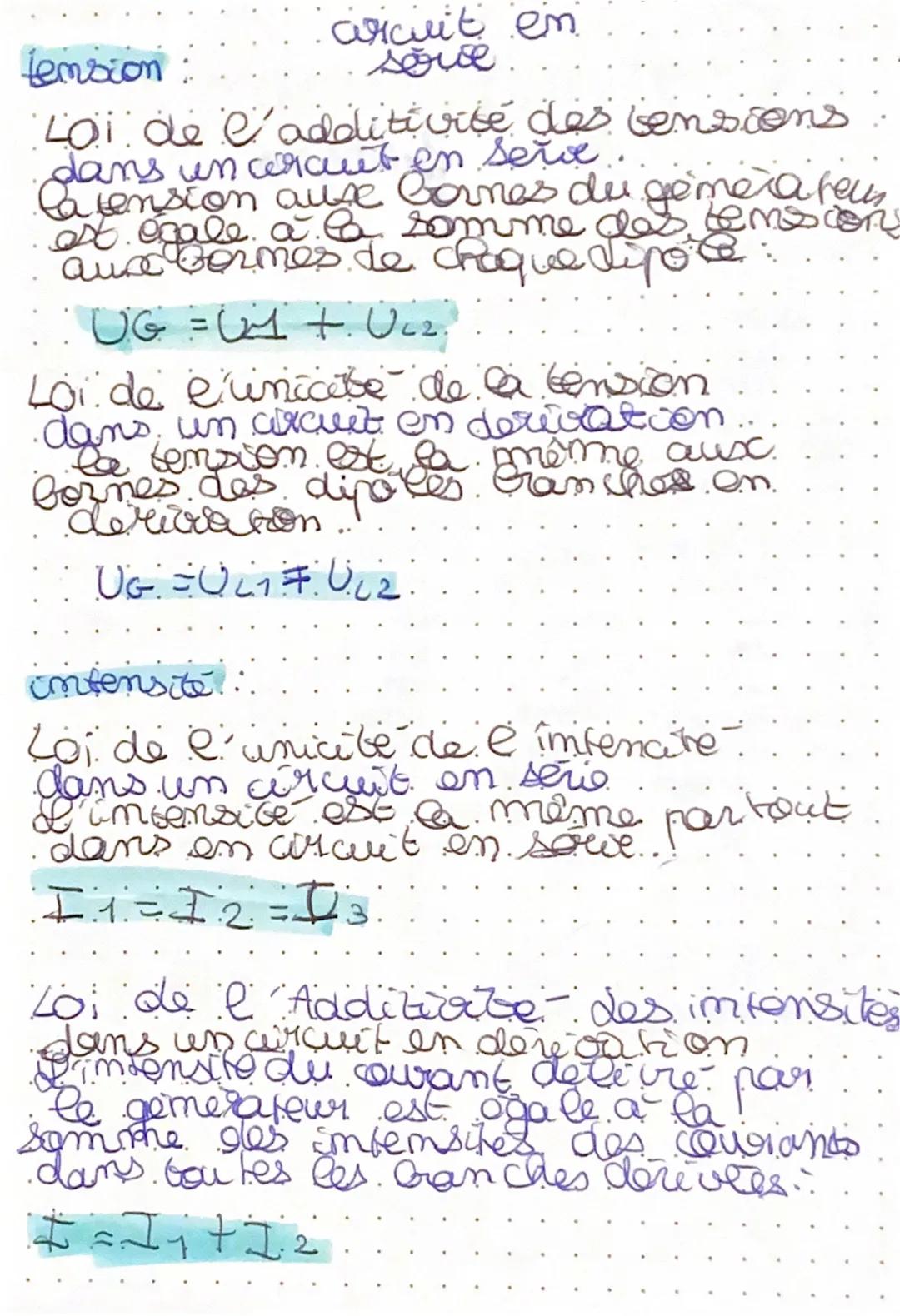

Les lois des circuits

Circuit en série

• Unicité de l'intensité : l'intensité est identique partout, soit $I_1 = I_2 = I_3$.
• Additivité des tensions : la tension du générateur se répartit, soit $U_G = U_1 + U_2$.

Circuit en dérivation

• Unicité de la tension : la tension est la même dans toutes les branches : $U_G = U_1 = U_2$.
• Additivité des intensités : le courant se divise, soit $I_G = I_1 + I_2$.

Exemple : Si deux lampes identiques sont en dérivation sur un générateur de $6\text{ V}$ :

• $U_G = 6\text{ V}$
• $U_{\text{lampe 1}} = U_{\text{lampe 2}} = 6\text{ V}$

💡 Astuce : C'est l'inverse : en série la tension s'additionne, en dérivation c'est l'intensité qui s'additionne.
