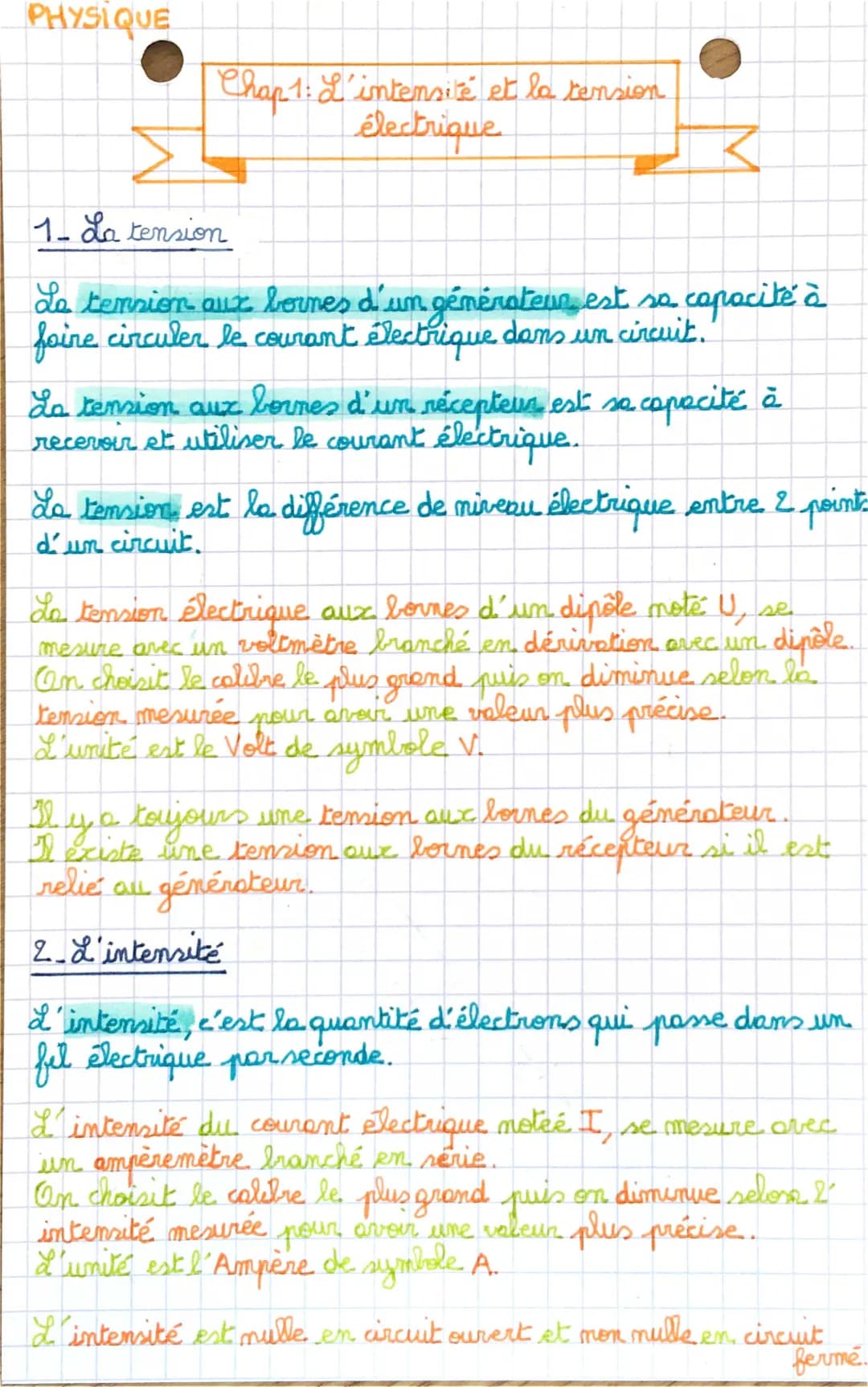

Chapitre 1 : L'intensité et la tension électrique
Ce chapitre introduit deux concepts fondamentaux en électricité : la tension et l'intensité. Il explique leurs définitions, leurs méthodes de mesure et leurs unités.
La tension électrique
La tension électrique est définie comme la capacité d'un générateur à faire circuler le courant électrique dans un circuit ou la capacité d'un récepteur à recevoir et utiliser ce courant. Elle représente la différence de niveau électrique entre deux points d'un circuit.
Définition: La tension est la différence de potentiel électrique entre deux points d'un circuit.
Pour mesurer la tension, on utilise un voltmètre branché en dérivation avec le dipôle concerné.
Highlight: La tension se mesure toujours aux bornes d'un composant électrique.
Vocabulary: Voltmètre - Appareil de mesure de la tension électrique.
La procédure de mesure implique de choisir d'abord le calibre le plus élevé, puis de le réduire progressivement pour obtenir une mesure plus précise.
Example: Pour mesurer une tension électrique de 220V, on commencerait par le calibre le plus élevé du voltmètre, puis on le réduirait jusqu'à obtenir une lecture précise.
L'unité de mesure de la tension est le volt, symbolisé par V.
Highlight: Il existe toujours une tension aux bornes d'un générateur, mais une tension n'apparaît aux bornes d'un récepteur que s'il est relié à un générateur.
L'intensité électrique
L'intensité du courant électrique représente la quantité d'électrons qui traverse une section de conducteur par unité de temps.
Définition: L'intensité est la quantité d'électrons passant dans un fil électrique par seconde.
Pour mesurer l'intensité, on utilise un ampèremètre branché en série dans le circuit.
Vocabulary: Ampèremètre - Appareil de mesure de l'intensité du courant électrique.
Comme pour la tension, la mesure de l'intensité nécessite de commencer avec le calibre le plus élevé, puis de le réduire pour obtenir une mesure précise.
Example: Pour mesurer l'intensité du courant avec un ampèremètre, on l'insère dans le circuit et on ajuste le calibre pour obtenir la lecture la plus précise possible.
L'unité de mesure de l'intensité est l'ampère, symbolisé par A.
Highlight: L'intensité est nulle dans un circuit ouvert et non nulle dans un circuit fermé.
Quote: "L'intensité est nulle en circuit ouvert et non nulle en circuit fermé."
Cette distinction est cruciale pour comprendre le comportement du courant électrique dans différentes configurations de circuit.
