Comprendre le Moteur Synchrone et Asynchrone: Schémas, Formules et Fonctionnement

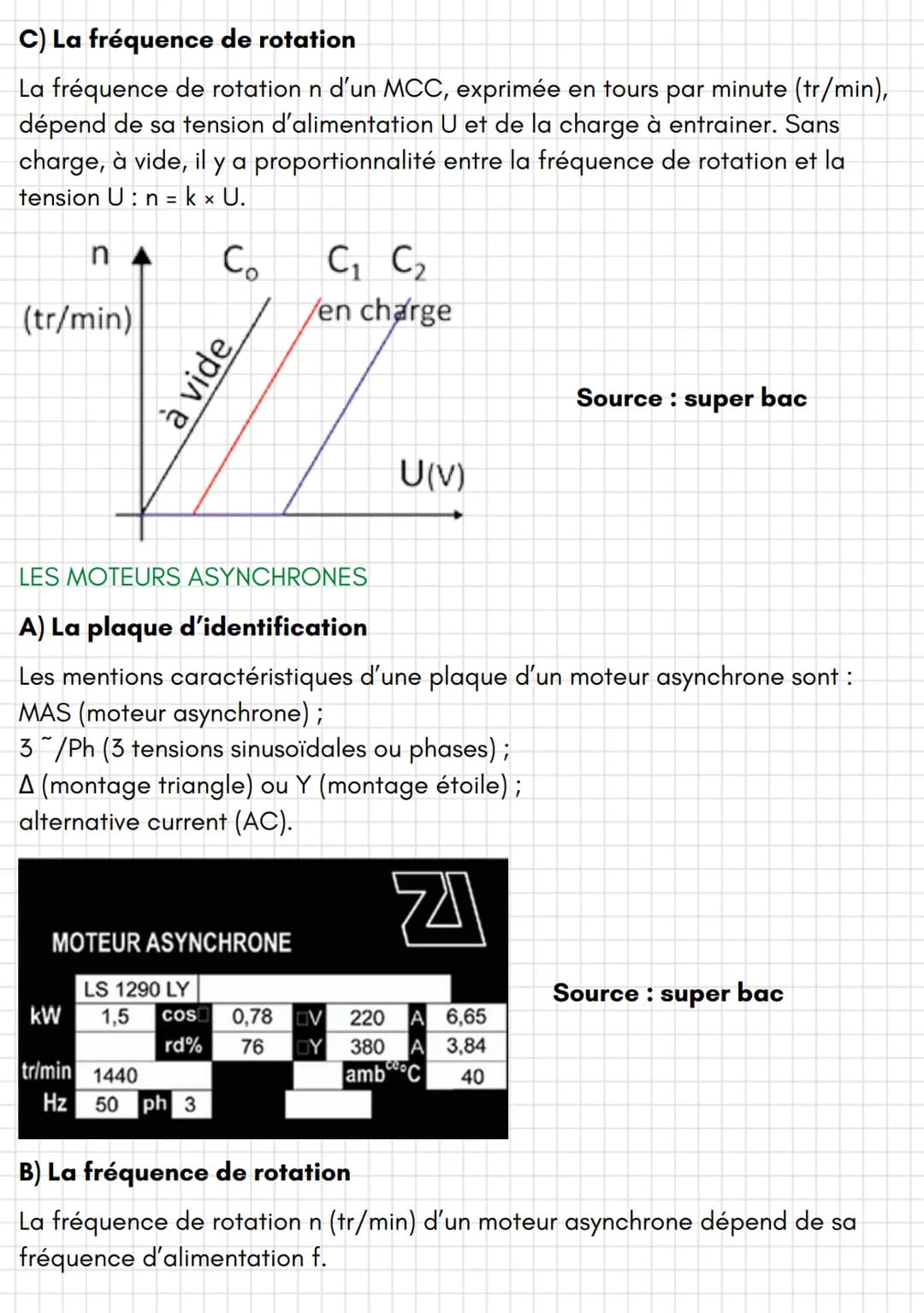

La fréquence de rotation et les moteurs asynchrones

Cette page se concentre sur la fréquence de rotation des moteurs à courant continu et asynchrones. Pour les moteurs CC, elle explique la relation de proportionnalité entre la fréquence de rotation et la tension d'alimentation à vide. La page introduit ensuite les moteurs asynchrones, détaillant les informations typiques trouvées sur leur plaque d'identification.

Vocabulary: La fréquence de rotation $n$ est exprimée en tours par minute (tr/min).

Example: Une plaque de moteur asynchrone typique indique "MOTEUR ASYNCHRONE", le nombre de phases (généralement 3/Ph), et le type de montage (Δ pour triangle ou Y pour étoile).

Definition: Un moteur asynchrone est un type de moteur électrique alimenté par un courant alternatif (AC) dont la vitesse de rotation du rotor est différente de la vitesse de rotation du champ magnétique du stator.

Highlight: La fréquence de rotation d'un moteur asynchrone dépend de sa fréquence d'alimentation, contrairement aux moteurs à courant continu qui dépendent de la tension d'alimentation.

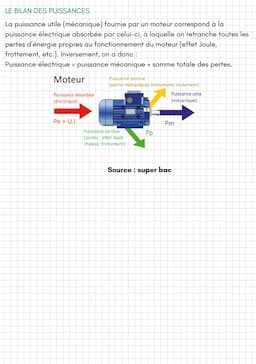

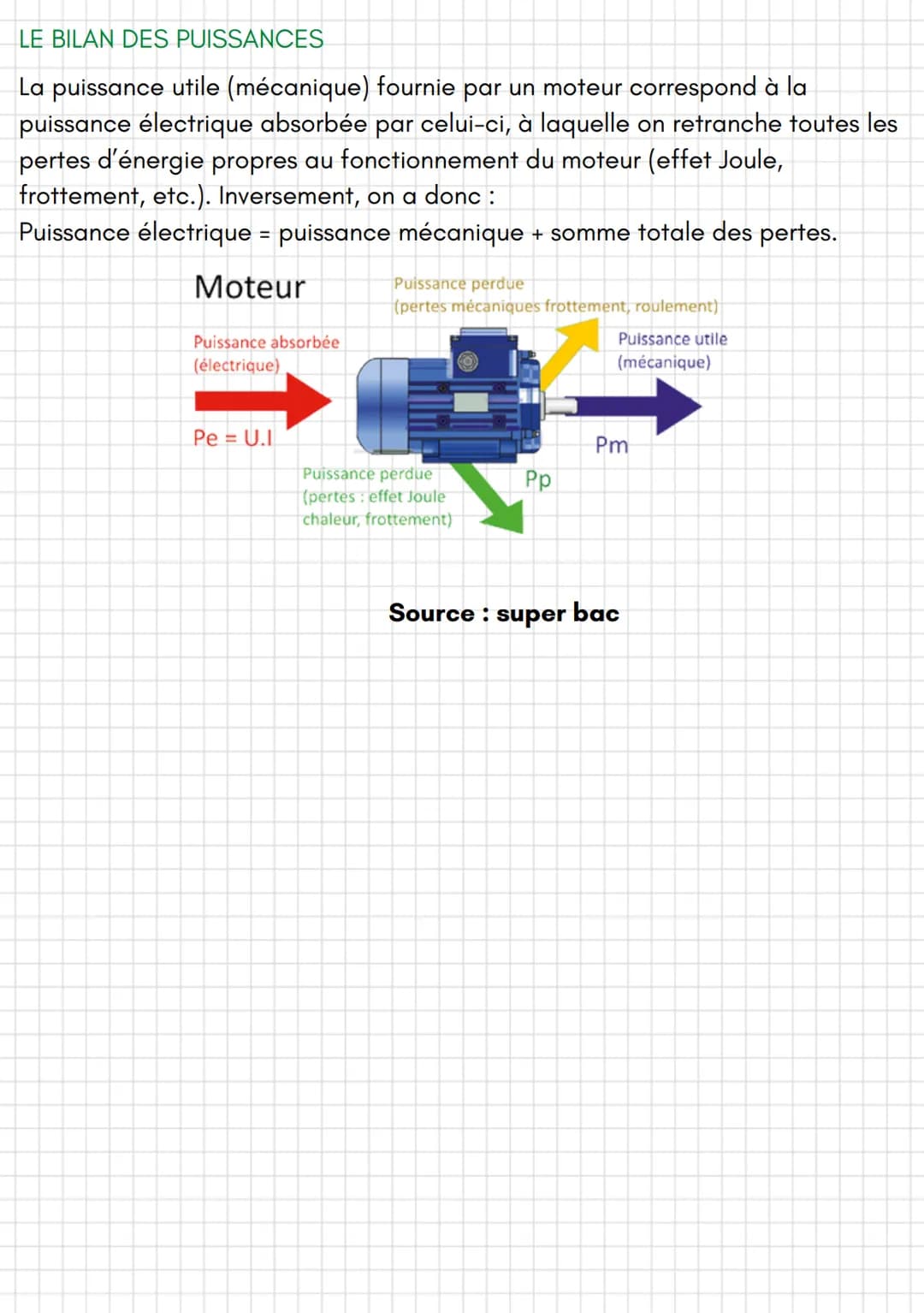

Le bilan des puissances dans les moteurs électriques

Cette page aborde le bilan énergétique des moteurs électriques, expliquant la relation entre la puissance électrique absorbée et la puissance mécanique utile fournie. Elle souligne l'importance des pertes d'énergie dans le fonctionnement du moteur.

Vocabulary: L'effet Joule est la production de chaleur qui se produit lors du passage d'un courant électrique dans un conducteur.

Example: Puissance électrique = puissance mécanique + somme totale des pertes

Definition: La puissance utile (mécanique) est la puissance effectivement fournie par le moteur après soustraction de toutes les pertes.

Highlight: Les pertes d'énergie dans un moteur comprennent les pertes par effet Joule, les pertes mécaniques dues aux frottements et aux roulements.

Quote: "Puissance électrique = puissance mécanique + somme totale des pertes."

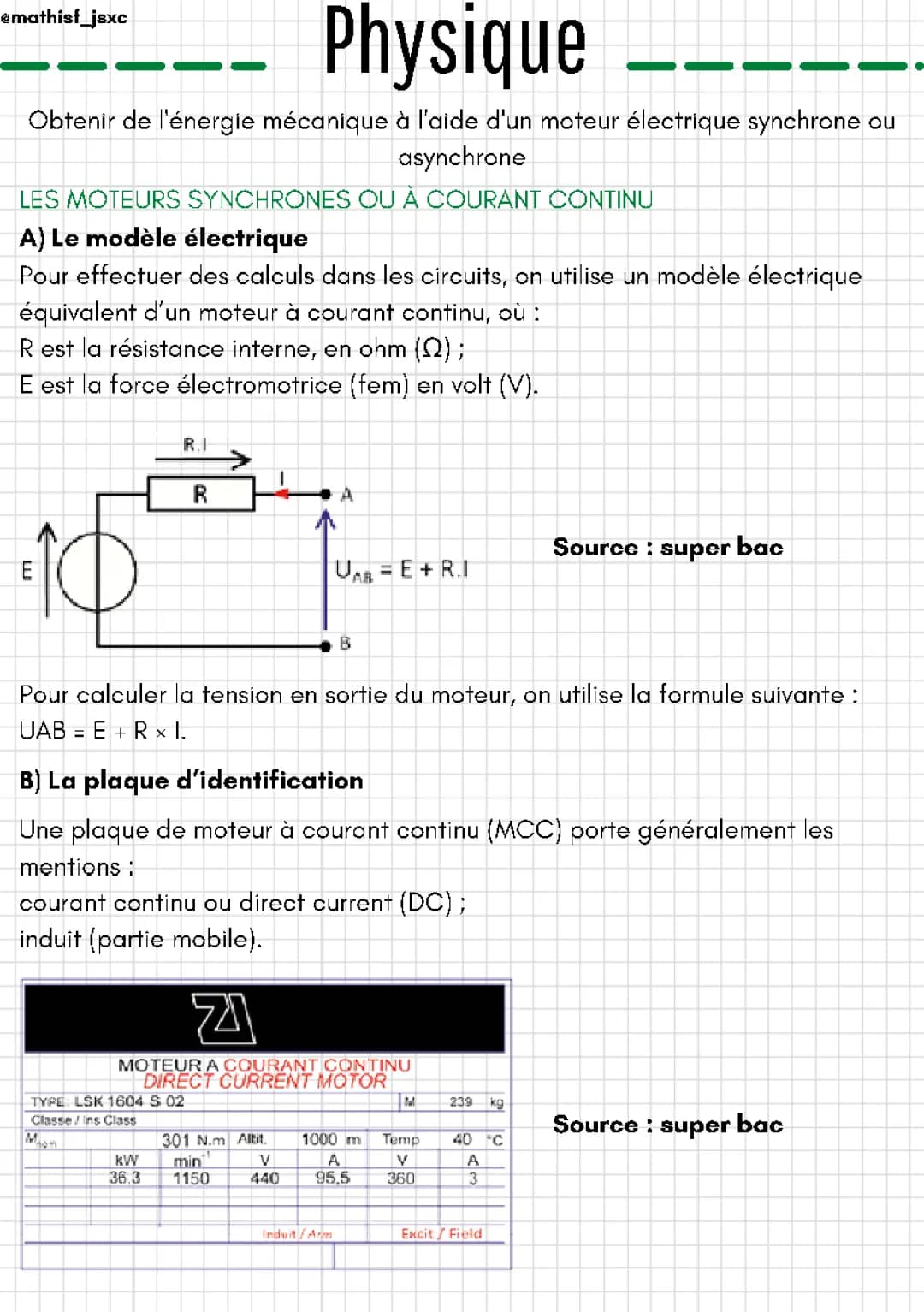

Le modèle électrique et la plaque d'identification du moteur à courant continu

Cette page introduit les concepts fondamentaux des moteurs synchrones et à courant continu. Elle présente le modèle électrique équivalent utilisé pour les calculs dans les circuits des moteurs à courant continu. La formule UAB = E + R x I est expliquée pour calculer la tension en sortie du moteur. La page détaille également les informations typiques trouvées sur la plaque d'identification d'un moteur à courant continu.

Vocabulary: La force électromotrice (fem) est la tension générée par le moteur, mesurée en volts (V).

Example: Une plaque de moteur à courant continu typique indique "MOTEUR A COURANT CONTINU" ou "DIRECT CURRENT MOTOR", ainsi que des informations sur la puissance, la tension et le courant.

Definition: Le modèle électrique équivalent d'un moteur à courant continu comprend une résistance interne R (en ohms) et une force électromotrice E (en volts).

Highlight: La formule UAB = E + R x I est essentielle pour comprendre le comportement électrique d'un moteur à courant continu.
