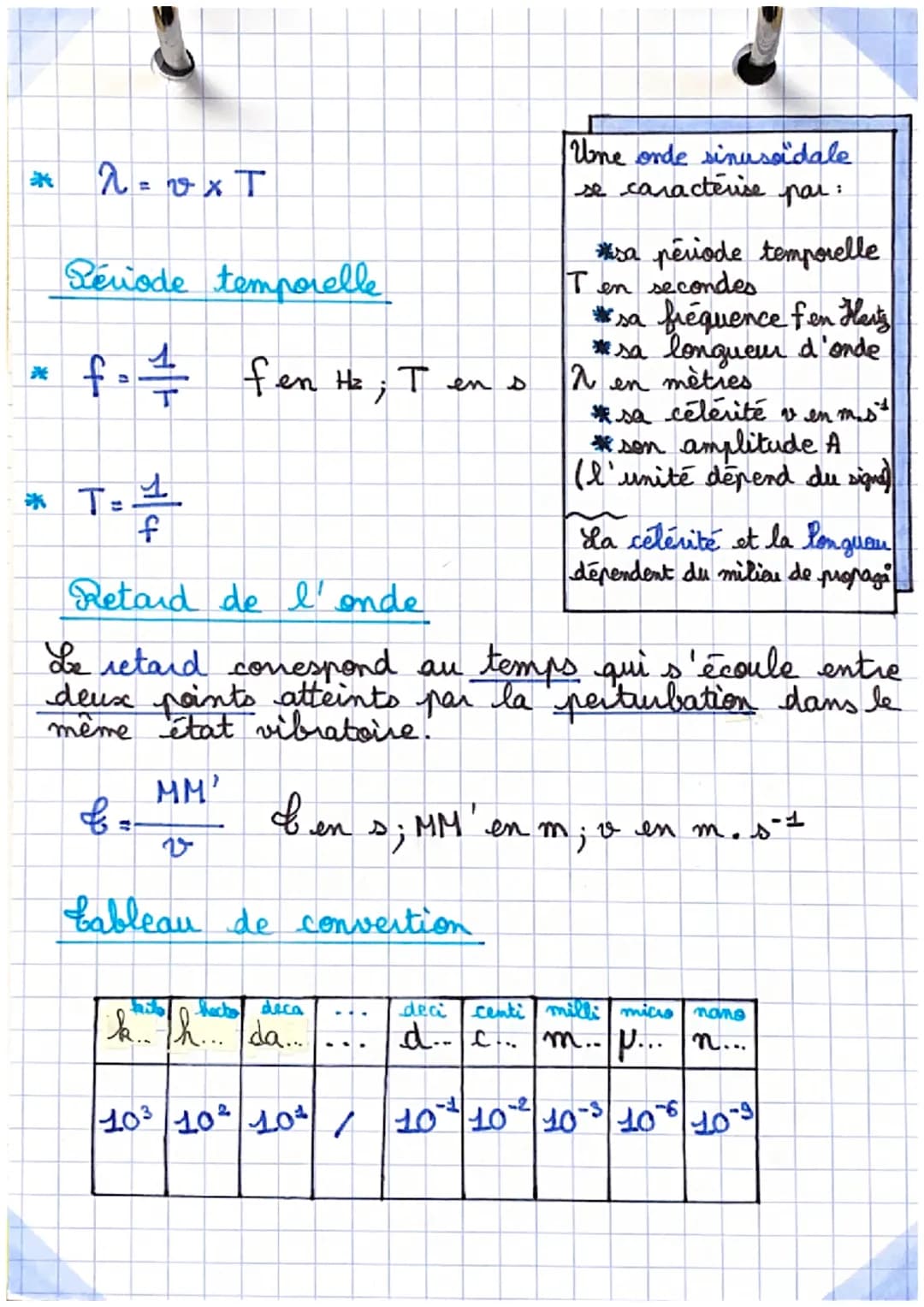

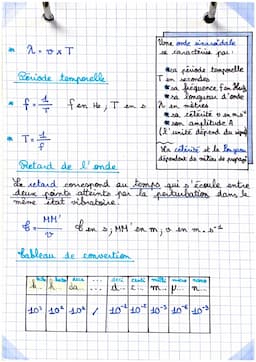

Caractéristiques des ondes sinusoïdales

Cette section se concentre sur les propriétés spécifiques des ondes sinusoïdales, un type particulier d'onde progressive périodique fréquemment rencontré en physique.

Définition: Une onde sinusoïdale est caractérisée par sa forme en sinusoïde et possède des propriétés mathématiques spécifiques.

Les paramètres clés d'une onde sinusoïdale sont :

1. Période temporelle (T) en secondes
2. Fréquence $f$ en Hertz, avec f = 1/T
3. Longueur d'onde (λ) en mètres
4. Célérité $v$ en m/s
5. Amplitude (A), dont l'unité dépend du type de signal

Formule: λ = v × T

Cette relation fondamentale lie la longueur d'onde, la célérité et la période de l'onde.

Highlight: Le retard de l'onde correspond au temps qui s'écoule entre deux points atteints par la perturbation dans le même état vibratoire.

Un tableau de conversion des unités est fourni pour faciliter les calculs, allant du nano $10^-9$ au kilo $10^3$.

Example: Pour une onde sonore dans l'air avec une fréquence de 440 Hz (la note La) et une célérité de 340 m/s, la longueur d'onde serait λ = v/f = 340/440 ≈ 0,77 m.

Ces concepts sont cruciaux pour comprendre et analyser les phénomènes ondulatoires dans divers domaines de la physique, de l'acoustique à l'optique.

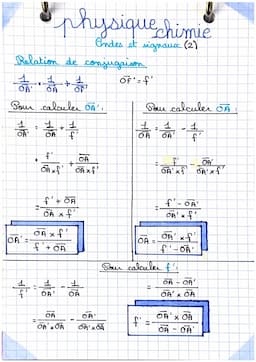

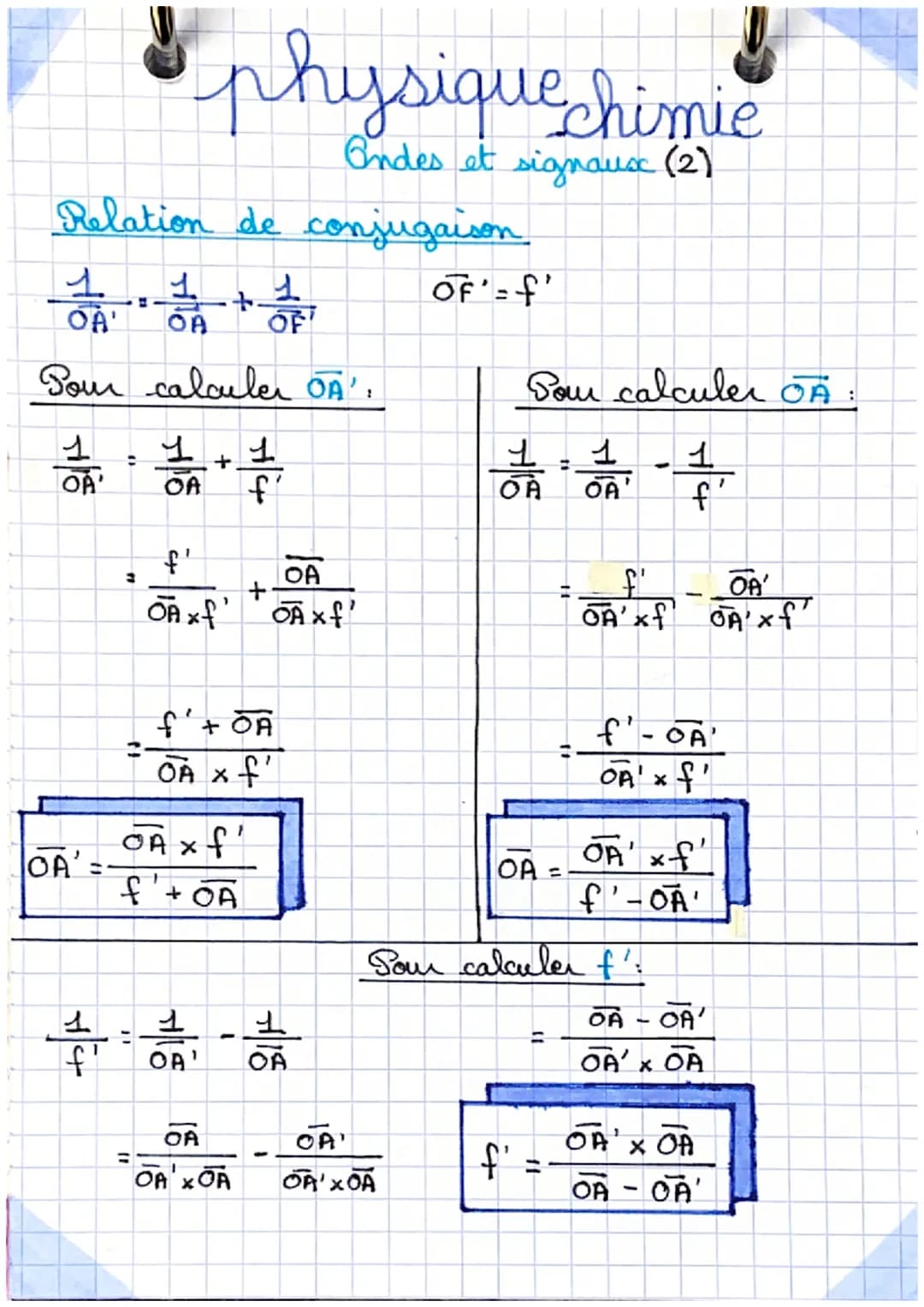

Relation de conjugaison en optique

Cette page traite de la relation de conjugaison en optique, un concept fondamental pour comprendre la formation des images par les lentilles convergentes.

Définition: La relation de conjugaison est une équation qui lie la position de l'objet, la position de l'image et la distance focale d'une lentille convergente.

La formule principale de la relation de conjugaison est :

Formule: 1/OA' + 1/OA = 1/OF = 1/f'

où OA' est la distance entre le centre optique et l'image, OA la distance entre le centre optique et l'objet, et f' la distance focale de la lentille.

Pour calculer la position de l'image (OA'), on peut utiliser la formule dérivée :

Formule: OA' = (OA × f') / $OA - f'$

De même, pour calculer la position de l'objet (OA) connaissant la position de l'image, on utilise :

Formule: OA = (OA' × f') / $OA' - f'$

Highlight: Ces formules sont essentielles pour déterminer la position et la taille des images formées par les lentilles convergentes dans divers systèmes optiques.

La page fournit également des formules pour calculer la distance focale f' si les positions de l'objet et de l'image sont connues.

Example: Si un objet est placé à 15 cm d'une lentille convergente de distance focale 10 cm, la position de l'image peut être calculée comme suit : OA' = (15 × 10) / $15 - 10$ = 30 cm

Ces relations sont fondamentales en optique géométrique et sont utilisées dans la conception d'instruments optiques tels que les microscopes, les télescopes et les appareils photo.

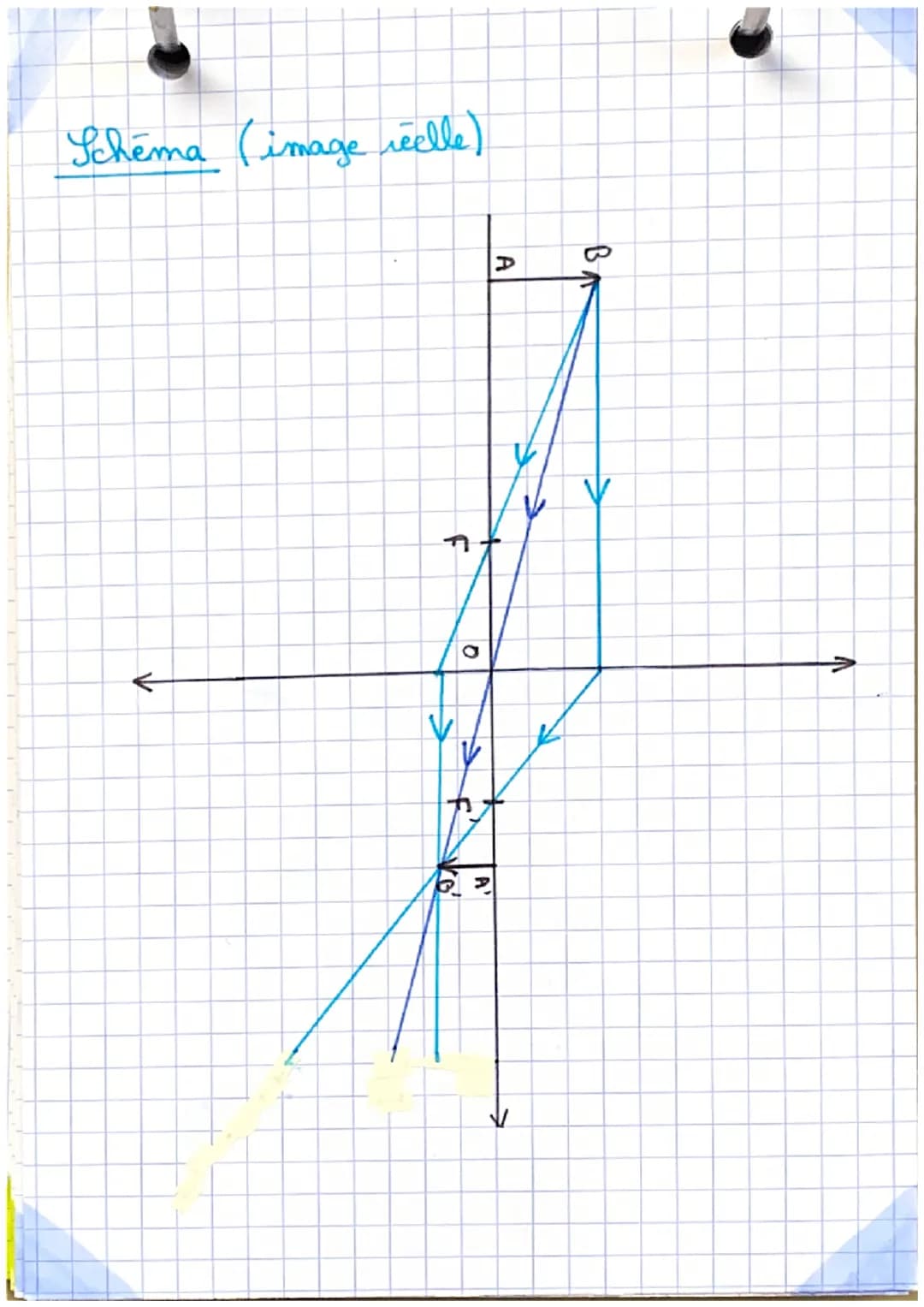

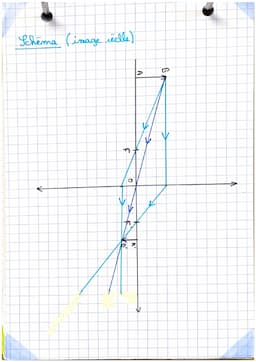

Schéma de formation d'image réelle

Cette page présente un schéma illustrant la formation d'une image réelle par une lentille convergente.

Highlight: Le schéma montre les éléments clés d'un système optique simple :

• L'objet (AB)
• La lentille convergente
• L'image réelle formée (A'B')
• L'axe optique
• Les rayons lumineux principaux

Définition: Une image réelle est formée lorsque les rayons lumineux convergent effectivement après avoir traversé la lentille. Elle peut être projetée sur un écran.

Le schéma illustre comment les rayons lumineux issus de l'objet sont déviés par la lentille pour former l'image. Il montre notamment :

1. Le rayon passant par le centre optique de la lentille, qui n'est pas dévié.
2. Le rayon parallèle à l'axe optique, qui est dévié pour passer par le foyer image.
3. Le rayon passant par le foyer objet, qui ressort parallèle à l'axe optique.

Vocabulaire:

• Foyer objet (F) : point situé sur l'axe optique du côté de l'objet
• Foyer image (F') : point situé sur l'axe optique du côté de l'image
• Centre optique (O) : point central de la lentille

Ce schéma est essentiel pour comprendre visuellement comment les lentilles convergentes forment des images et comment appliquer la relation de conjugaison dans des situations pratiques.

Example: Dans un appareil photo, l'objectif fonctionne sur ce principe pour former une image réelle sur le capteur ou le film.

La compréhension de ce schéma est cruciale pour maîtriser les concepts d'optique géométrique et leur application dans divers instruments optiques.

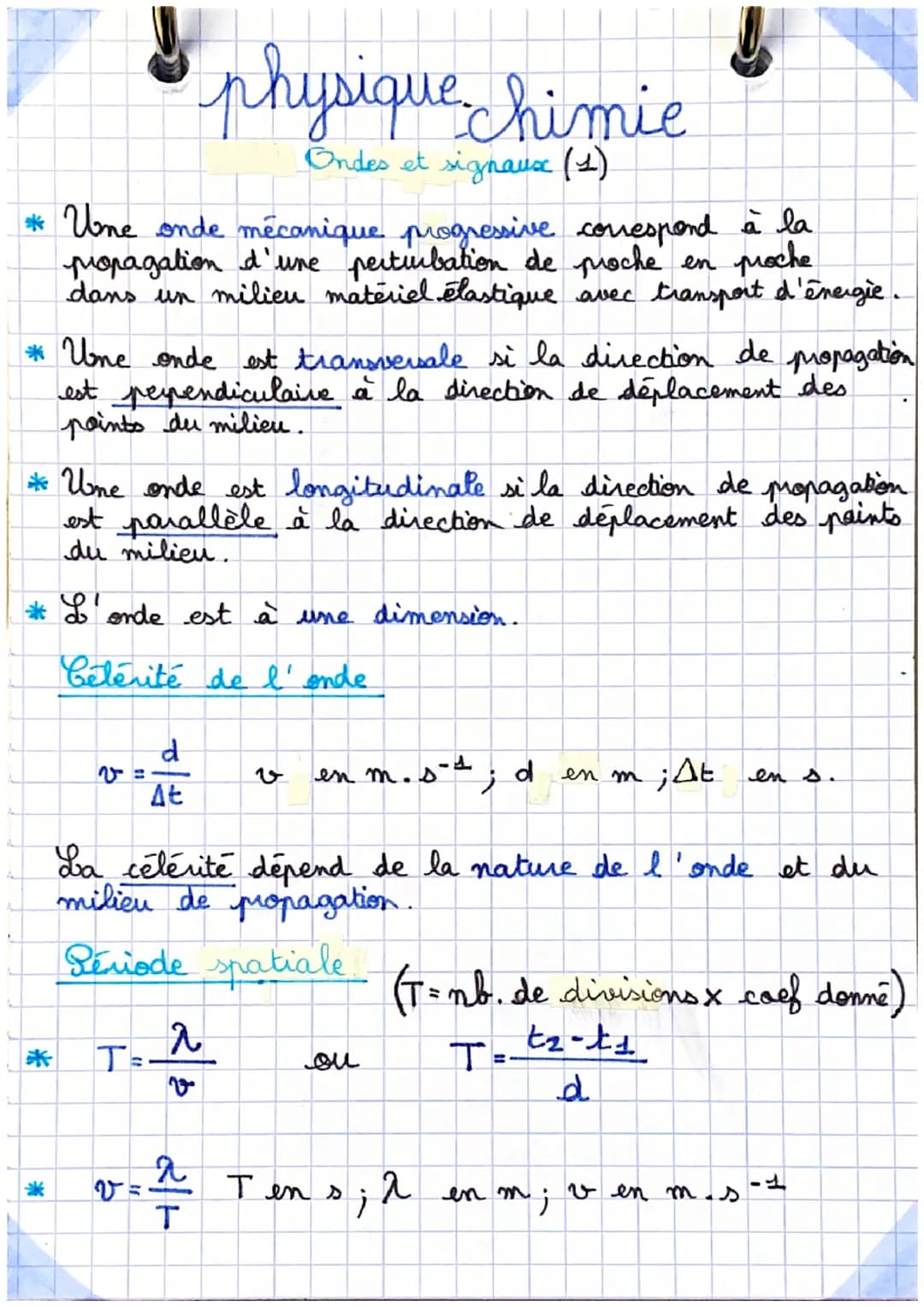

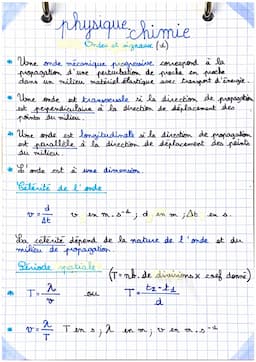

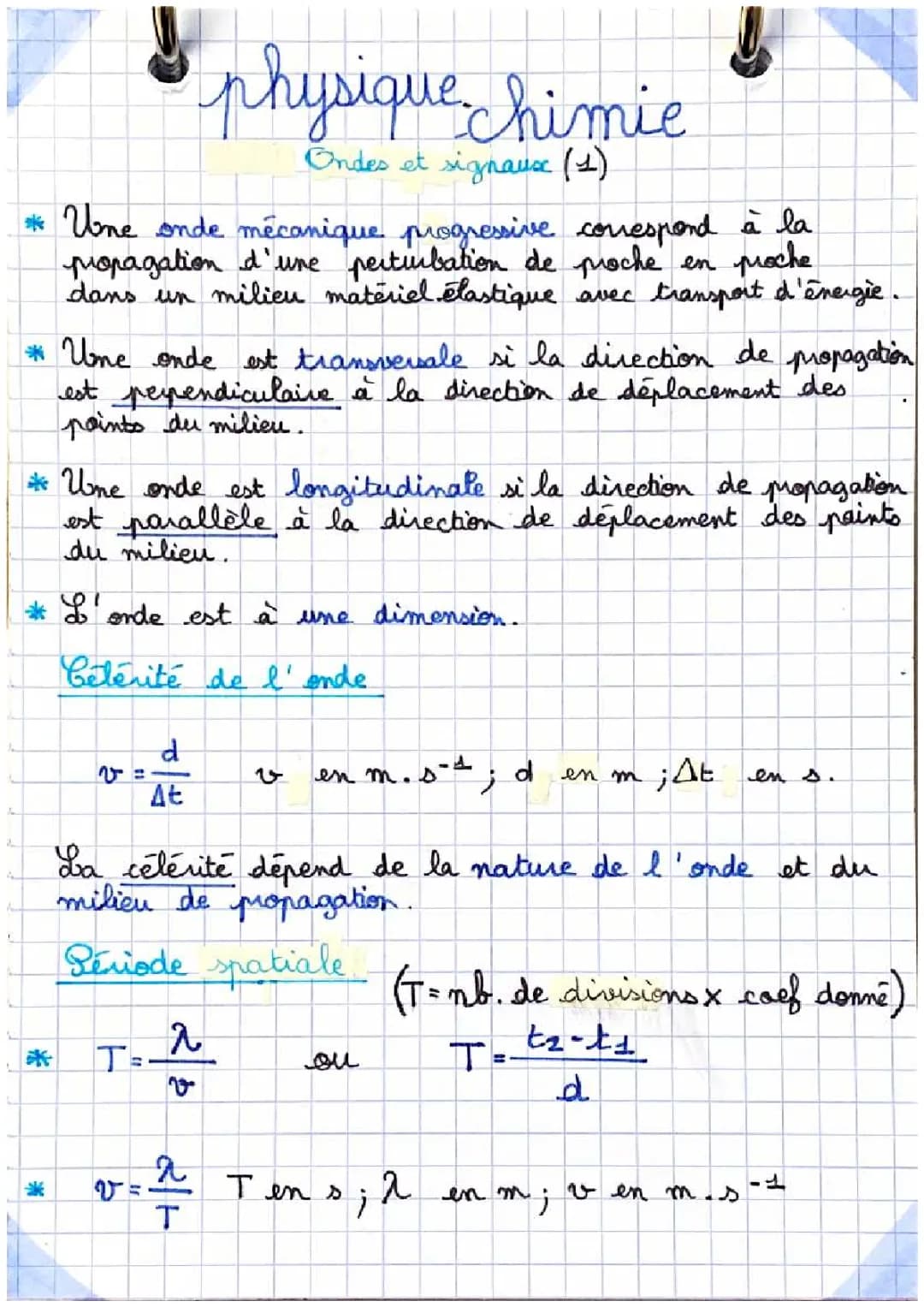

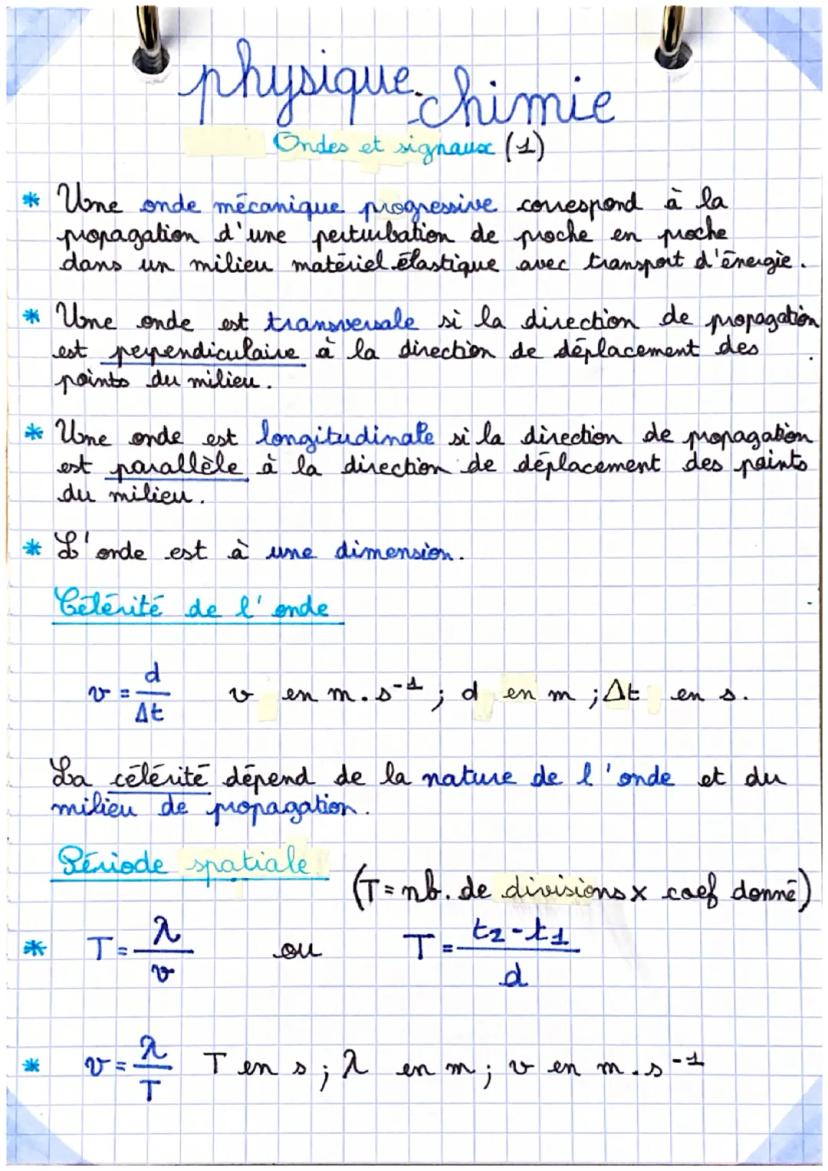

Ondes mécaniques et leur propagation

Ce chapitre introduit les concepts fondamentaux des ondes mécaniques et leur propagation dans différents milieux. Il explique la différence entre les ondes transversales et longitudinales, ainsi que les paramètres essentiels pour décrire une onde.

Définition: Une onde mécanique progressive est la propagation d'une perturbation de proche en proche dans un milieu matériel élastique avec transport d'énergie.

Highlight: Les ondes peuvent être classées en deux types principaux selon la direction de déplacement des points du milieu par rapport à la direction de propagation :

1. Onde transversale : la direction de propagation est perpendiculaire à la direction de déplacement.
2. Onde longitudinale : la direction de propagation est parallèle à la direction de déplacement.

La célérité de l'onde, notée v, est un paramètre crucial qui dépend de la nature de l'onde et du milieu de propagation. Elle est calculée par la formule :

Formule: v = d / Δt

où d est la distance parcourue et Δt le temps écoulé.

Vocabulaire:

• Période spatiale (λ) : distance entre deux points consécutifs de l'onde dans le même état vibratoire.
• Période temporelle (T) : durée d'un cycle complet de l'onde.

Ces concepts sont essentiels pour comprendre la propagation des ondes mécaniques dans divers contextes, de la physique des matériaux à l'acoustique.
