Page 2 : Cas de la loupe

Cette page détaille le cas particulier de la loupe, un exemple classique d'utilisation d'une lentille convergente :

• L'objet (AB) est placé entre le point O et le point focal objet F.
• L'image (A'B') se forme du côté de l'objet, au-delà de l'infini.

Les caractéristiques de l'image formée par une loupe sont :

Highlight : L'image est virtuelle, droite et agrandie.

Vocabulary : Image virtuelle : Une image qui ne peut pas être projetée sur un écran mais qui peut être vue à travers la lentille.

La construction des rayons pour obtenir l'image est expliquée en trois étapes :

1. Un rayon part de B, perpendiculaire à l'axe optique, et est dévié par F'.
2. Un autre rayon part de B et passe par le centre optique O sans déviation.
3. Le point d'intersection des prolongements de ces rayons détermine la position de l'image.

Example : Dans le cas d'une loupe, si un objet de 1 cm est placé à 5 cm d'une lentille de distance focale 10 cm, l'image sera virtuelle et agrandie 2 fois.

Page 3 : Cas particuliers

Cette page présente deux cas particuliers importants en optique géométrique :

1. Objet à l'infini :
   • Les rayons incidents sont parallèles à l'axe optique.
   • L'image se forme au point focal image F'.

Definition : Un objet est considéré à l'infini lorsque sa distance à la lentille est très grande par rapport à la distance focale.

2. Image à l'infini :
   • L'objet est placé au point focal objet F.
   • Les rayons émergents sont parallèles à l'axe optique.

Example : Un projecteur de cinéma utilise le principe de l'objet au foyer pour projeter une image nette à grande distance.

Ces cas particuliers sont essentiels pour comprendre le fonctionnement de nombreux instruments optiques, tels que les télescopes et les projecteurs.

Page 4 : Formules fondamentales

Cette page présente les formules essentielles en optique géométrique :

1. Formule de la vergence : V = 1 / f' où V est la vergence en dioptries et f' la distance focale image en mètres.

Vocabulary : Vergence : Capacité d'une lentille à faire converger ou diverger les rayons lumineux, mesurée en dioptries.

2. Formule de conjugaison : 1/OA' - 1/OA = 1/f'

Cette formule relie les positions de l'objet (OA), de l'image (OA') et la distance focale (f').

3. Formule du grandissement : γ = OA'/OA = -A'B'/AB

Definition : Le grandissement γ est le rapport entre la taille de l'image et celle de l'objet.

Interprétation du grandissement :

• γ < 0 : image renversée
• γ > 0 : image droite
• |γ| < 1 : image rétrécie
• |γ| > 1 : image agrandie

Highlight : Ces formules sont fondamentales pour tous les calculs en optique géométrique et permettent de déterminer les caractéristiques des images formées par les lentilles convergentes.

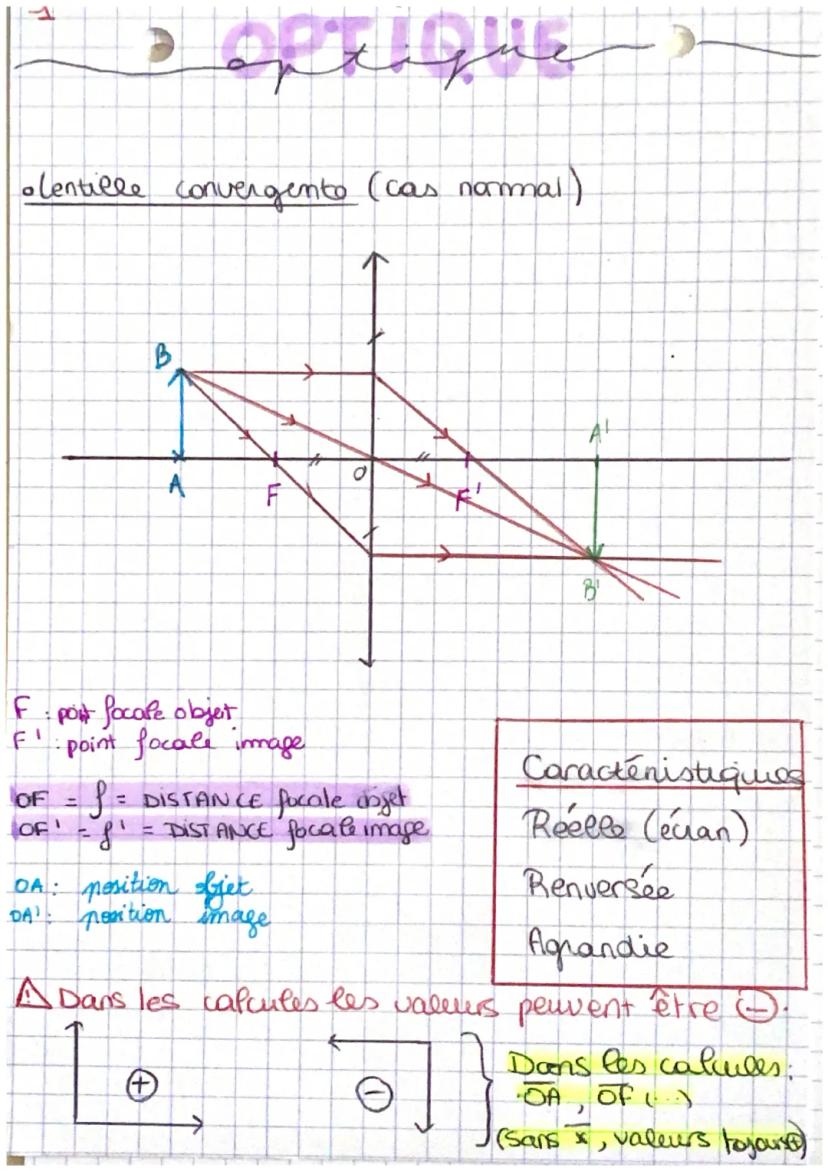

Page 1 : Lentille convergente - Cas normal

Cette page présente le cas normal d'une lentille convergente et ses éléments principaux :

• Le point focal objet (F) et le point focal image (F') sont identifiés sur l'axe optique.
• La distance focale objet (OF) et la distance focale image (OF') sont définies.
• La position de l'objet (OA) et la position de l'image (OA') sont indiquées.

Les caractéristiques de l'image formée dans ce cas sont :

Highlight : L'image est réelle (projetable sur un écran), renversée et agrandie.

Vocabulary : Image réelle : Une image qui peut être projetée sur un écran et observée directement.

Il est important de noter que dans les calculs, les valeurs peuvent être positives ou négatives selon les conventions adoptées.

Definition : Lentille convergente : Un dispositif optique qui fait converger les rayons lumineux parallèles en un point appelé foyer.
