Composants et Principes Fondamentaux des Circuits Électriques

Ce chapitre présente les éléments essentiels des circuits électriques et leurs principes de fonctionnement. Il aborde les composants de base, les lois régissant le courant et la tension, ainsi que les méthodes de mesure dans différents types de circuits.

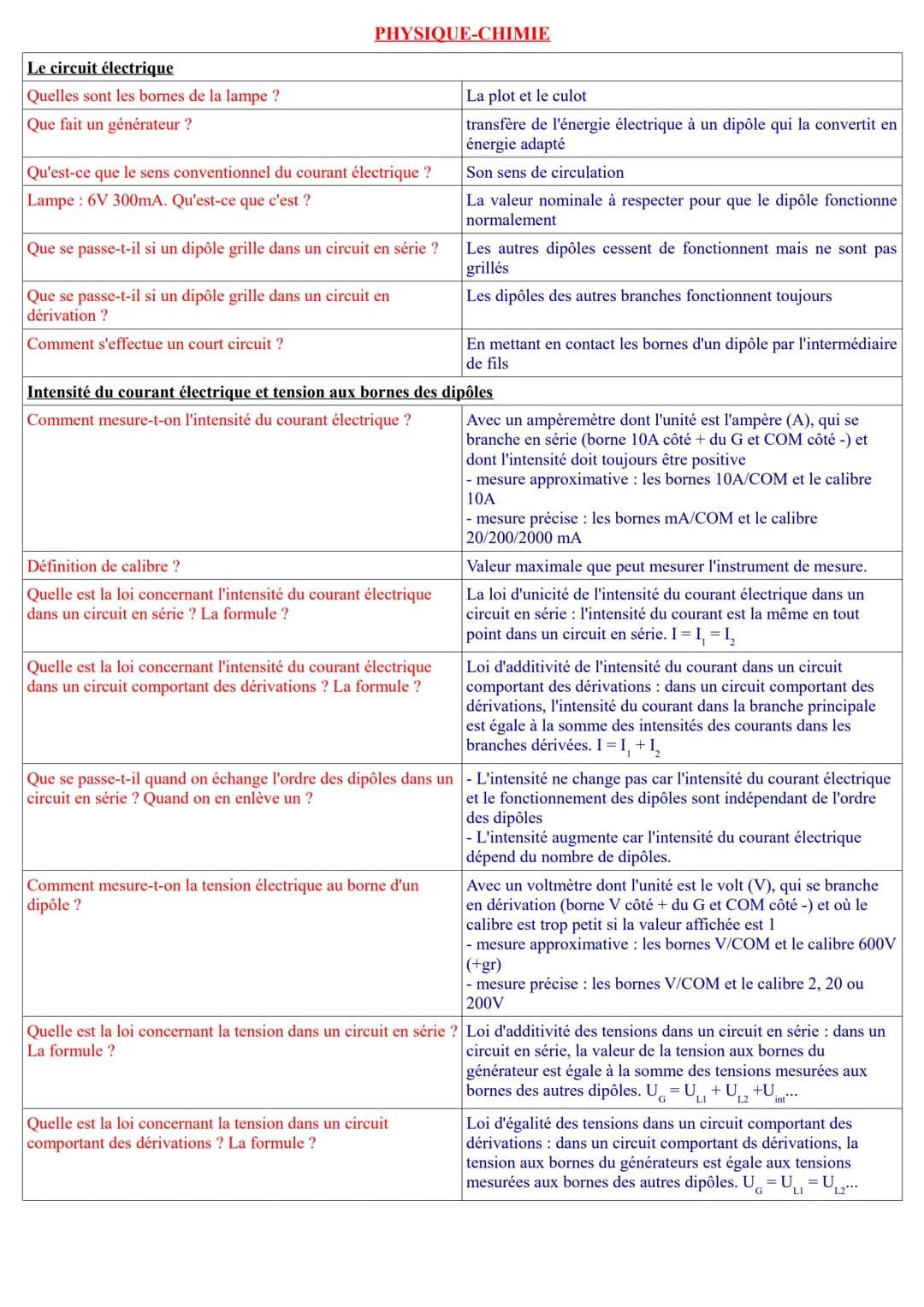

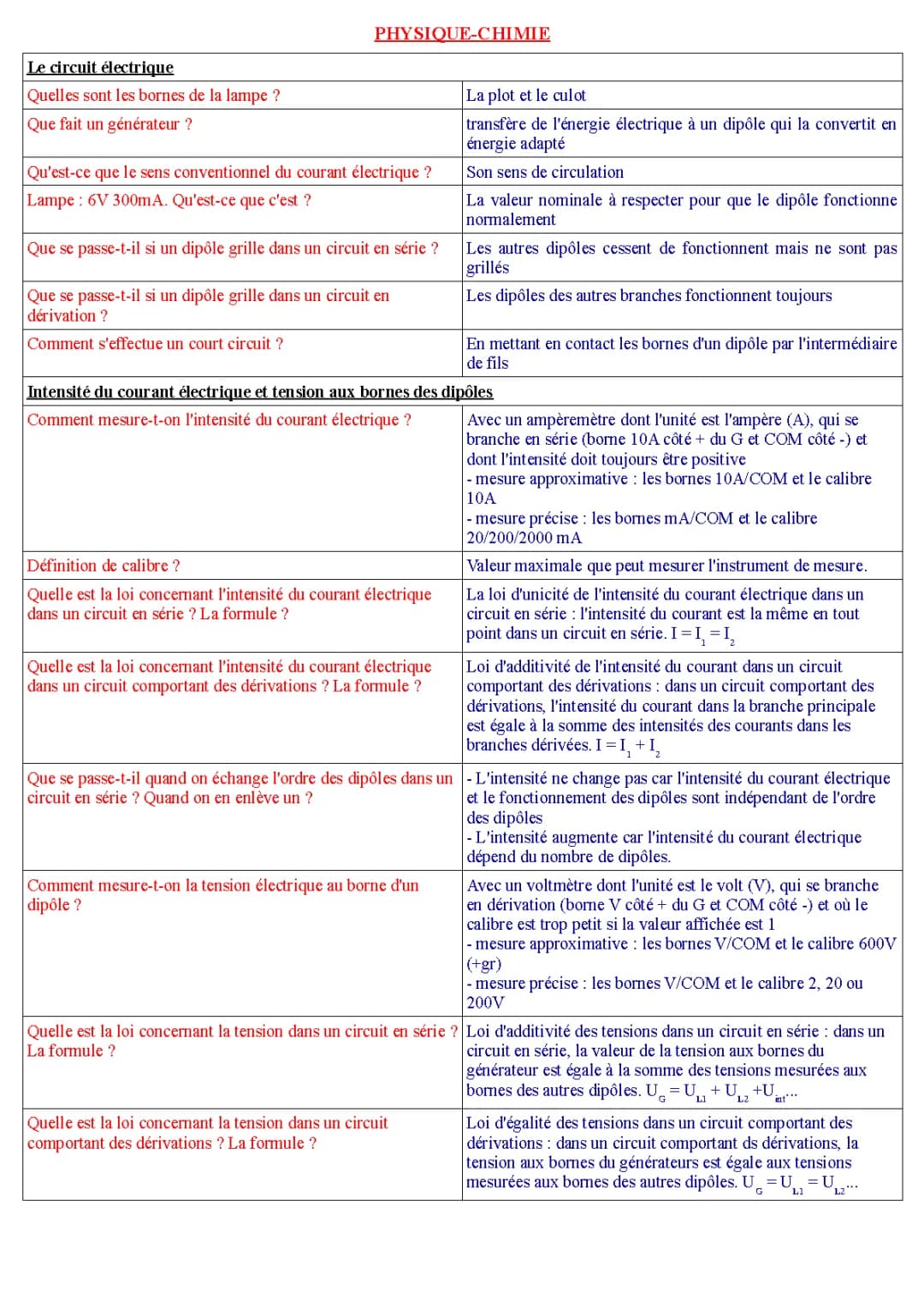

Vocabulaire: Les bornes d'une lampe sont le plot et le culot, essentiels pour son branchement dans un circuit.

Définition: Un générateur transfère de l'énergie électrique à un dipôle qui la convertit en une forme d'énergie adaptée à son fonctionnement.

Le sens conventionnel du courant électrique est défini comme son sens de circulation dans le circuit. Cette convention est importante pour comprendre le fonctionnement des circuits et effectuer des calculs précis.

Exemple: Une lampe marquée "6V 300mA" indique sa valeur nominale, c'est-à-dire les conditions optimales de fonctionnement en termes de tension et d'intensité.

Dans un circuit en série, si un dipôle grille, tous les autres cessent de fonctionner mais ne sont pas endommagés. En revanche, dans un circuit en dérivation, les dipôles des autres branches continuent de fonctionner normalement.

Highlight: Un court-circuit se produit lorsqu'on met en contact les bornes d'un dipôle par l'intermédiaire de fils, ce qui peut être dangereux pour le circuit.

La loi d'unicité des intensités dans un circuit en série stipule que l'intensité du courant est la même en tout point du circuit. La formule s'écrit : I = I₁ = I₂.

Définition: La loi d'additivité des intensités dans un circuit en dérivation énonce que l'intensité du courant dans la branche principale est égale à la somme des intensités des courants dans les branches dérivées. La formule est : I = I₁ + I₂.

Pour mesurer l'intensité du courant électrique, on utilise un ampèremètre branché en série dans le circuit. L'unité de mesure est l'ampère (A). Il est important de choisir le bon calibre pour une mesure précise.

Exemple: Pour une mesure approximative, on utilise les bornes 10A/COM et le calibre 10A. Pour une mesure plus précise, on opte pour les bornes mA/COM et le calibre 20/200/2000 mA.

La tension électrique se mesure avec un voltmètre branché en dérivation aux bornes du dipôle. L'unité est le volt (V). Le choix du calibre est crucial pour obtenir une mesure précise.

Highlight: Dans un circuit en série, la loi d'additivité des tensions s'applique : U = U₁ + U₂ + U₃. Pour un circuit en dérivation, la loi d'unicité des tensions prévaut : U = U₁ = U₂.

Ces principes fondamentaux sont essentiels pour comprendre et analyser le comportement des circuits en série et en dérivation, permettant ainsi de résoudre efficacement des exercices et des problèmes pratiques en électricité.
