Comment mesurer la tension électrique
Ce document fournit des instructions détaillées sur la mesure de la tension électrique et explique les principes fondamentaux des circuits électriques. Il couvre les aspects essentiels de la tension électrique pour les étudiants de 4ème année.
Vocabulary: Le voltmètre est l'instrument utilisé pour mesurer la tension électrique.
Pour mesurer la tension, il faut suivre ces étapes :
- Placer le curseur du voltmètre dans la zone V sur le plus grand calibre.
- Connecter le fil positif à la borne 'V' du voltmètre, orienté vers le générateur.
- Connecter le fil négatif à la borne COM du voltmètre.
- Brancher le voltmètre en dérivation dans le circuit.
Highlight: Le branchement correct du voltmètre est crucial pour obtenir des mesures précises.
Le document explique également les lois de la tension dans différents types de circuits :
Definition: Dans un circuit en série, la tension aux bornes du générateur est égale à la somme des tensions aux bornes des dipôles récepteurs.
Cette loi s'exprime par la formule : UG = U₁ + U₂
Example: Dans un circuit en dérivation, la tension est la même entre les bornes des dipôles branchés en parallèle.
Cette loi s'exprime par : UG = U₁ = U₂
Vocabulary: L'unité de mesure de la tension est le volt, symbolisé par 'V'.

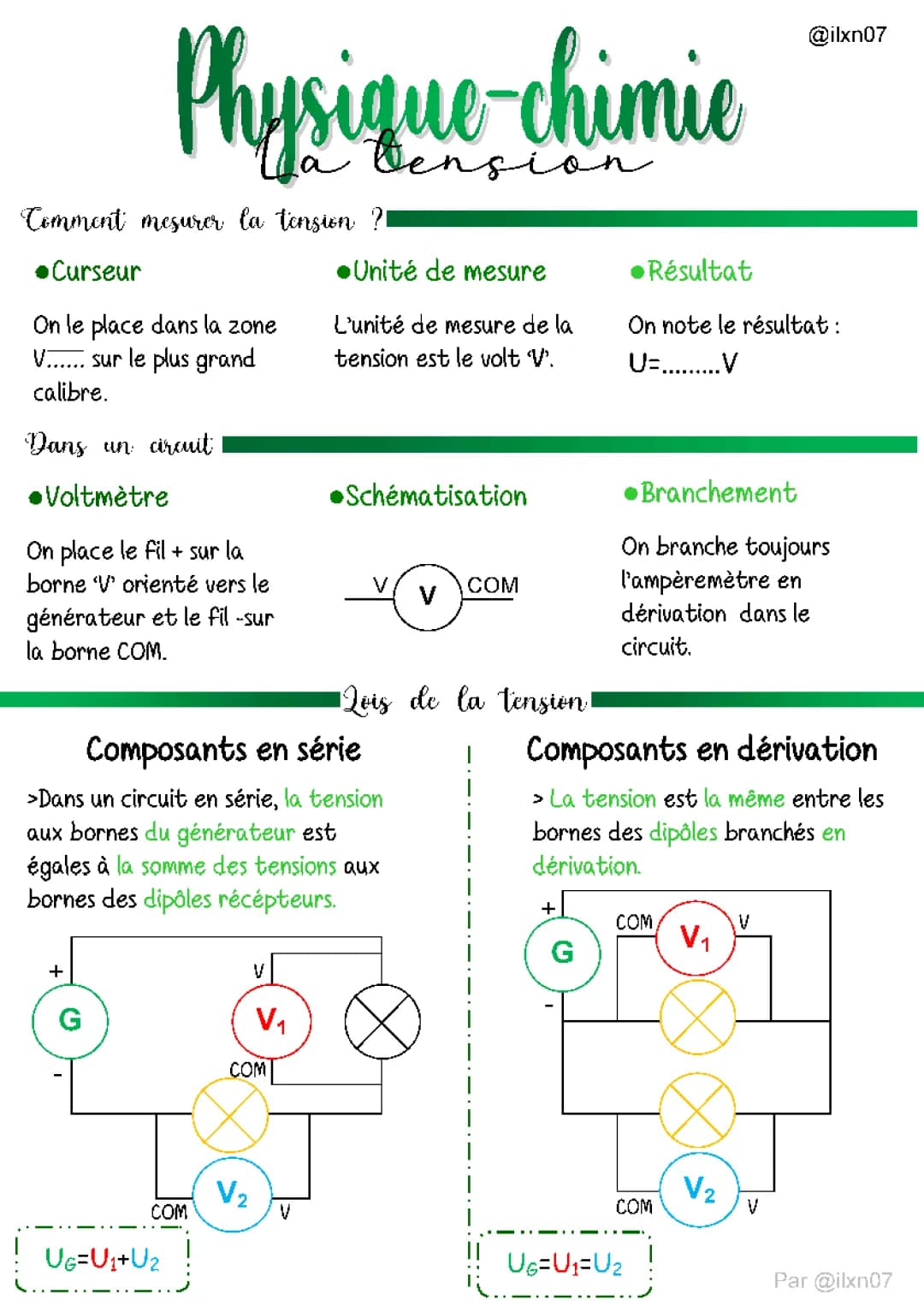

Le document fournit également des schémas illustrant le branchement correct du voltmètre dans différents types de circuits, ce qui est essentiel pour comprendre comment mesurer la tension électrique dans la pratique.
Highlight: Il est important de noter le résultat de la mesure sous la forme U = ... V.
Ces informations sont cruciales pour les étudiants qui apprennent les bases de l'électricité et cherchent à comprendre comment calculer la tension aux bornes d'une lampe ou d'autres composants électriques. Ce guide sert de base solide pour les cours d'électricité en 4ème et prépare les étudiants à des concepts plus avancés en physique-chimie.
