Symboles Normalisés des Composants Électriques

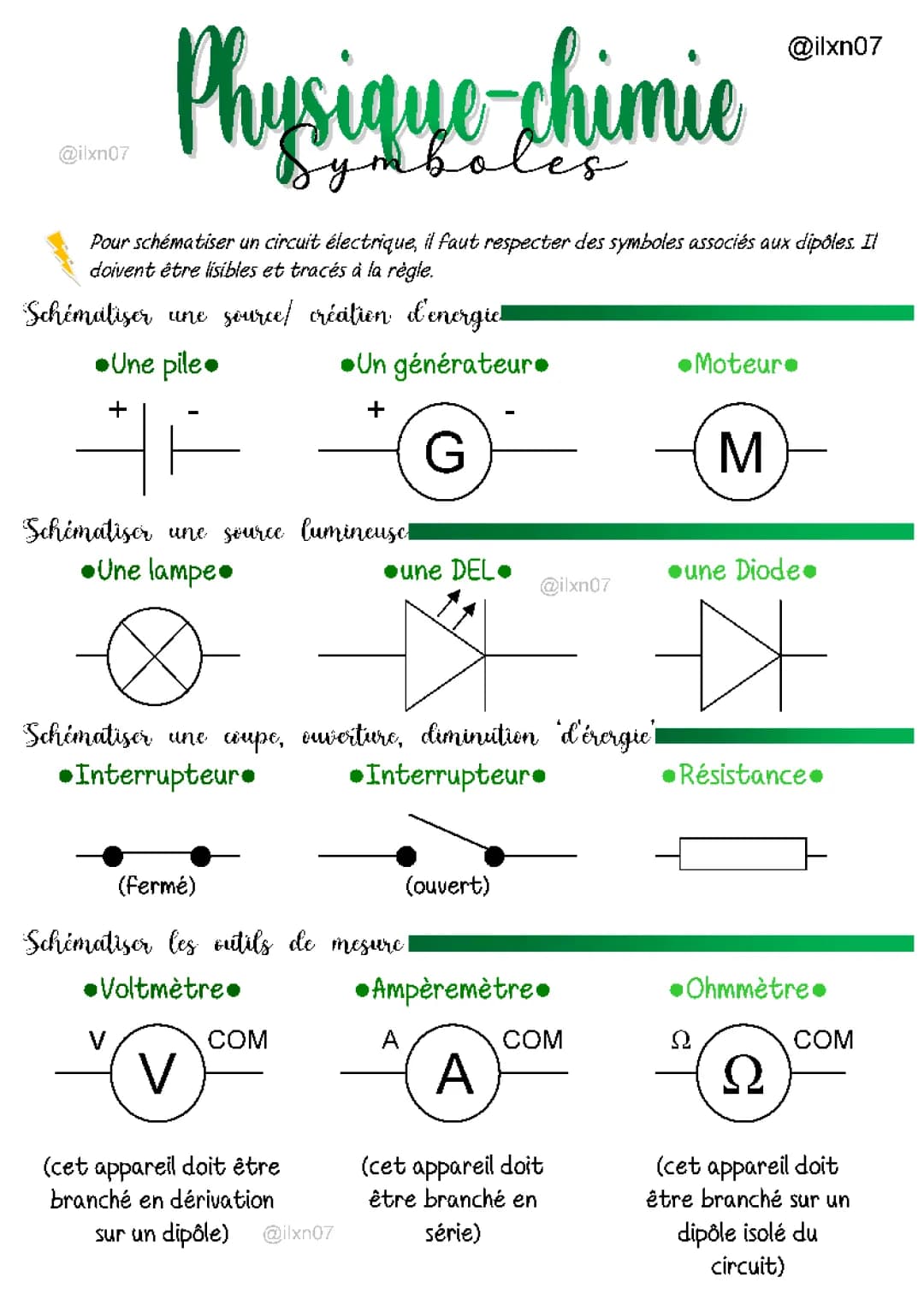

Ce guide présente les symboles normalisés utilisés dans la schématisation d'un circuit électrique. Il est crucial de comprendre ces symboles pour créer des schémas de circuits électriques simples ou complexes.

Les sources d'énergie sont représentées par des symboles spécifiques. Le symbole normalisé pile est illustré comme deux lignes parallèles de longueurs différentes, avec le signe "+" du côté de la ligne la plus longue. Pour un générateur, le symbole est un cercle avec un "+" à l'intérieur.

Vocabulaire: Un dipôle est un composant électrique à deux bornes, comme une pile ou une lampe.

Les sources lumineuses ont leurs propres symboles. Une lampe est représentée par un cercle avec une croix à l'intérieur, tandis qu'une DEL (Diode Électroluminescente) a un symbole en forme de triangle avec deux flèches pointant vers l'extérieur.

Highlight: Il est important de tracer ces symboles à la règle pour assurer la lisibilité du schéma.

Les outils de mesure sont essentiels dans les circuits électriques. Le voltmètre, utilisé pour mesurer la tension, est représenté par un cercle contenant la lettre "V". L'ampèremètre, qui mesure l'intensité du courant, est symbolisé par un cercle contenant la lettre "A".

Definition: Un voltmètre est l'appareil qui permet de mesurer la tension électrique dans un circuit.

Le guide présente également les symboles pour les composants qui contrôlent ou modifient le courant. L'interrupteur est représenté par deux points reliés par une ligne droite (fermé) ou brisée (ouvert). La résistance est symbolisée par un rectangle.

Example: Dans un schéma d'un circuit électrique en série, un ampèremètre serait placé en série avec les autres composants, tandis qu'un voltmètre serait branché en dérivation aux bornes du composant dont on veut mesurer la tension.

Enfin, le guide mentionne le symbole de l'ohmmètre, utilisé pour mesurer la résistance, représenté par un cercle contenant la lettre grecque "Ω".

Highlight: Le branchement voltmètre et ampèremètre est crucial : le voltmètre doit être branché en dérivation, tandis que l'ampèremètre doit être en série dans le circuit.

Ces symboles sont essentiels pour créer des schémas de circuits électriques en dérivation ou en série, et sont largement utilisés dans les exercices corrigés de circuit électrique en 5ème.
