Composants électriques et types de circuits

Ce document présente les concepts fondamentaux des circuits électriques, en se concentrant sur les composants de base et les différents types de circuits. Il offre une introduction complète aux éléments essentiels pour comprendre le fonctionnement des systèmes électriques.

Le document commence par définir le vocabulaire clé :

Vocabulaire: Un dipôle est un composant électrique avec deux bornes de branchement.

Définition: Un générateur est un dipôle qui fournit de l'énergie électrique, tandis qu'un récepteur est un dipôle qui utilise cette énergie pour fonctionner.

Highlight: La diode est un composant particulier qui ne laisse circuler le courant que dans un sens, appelé "sens passant".

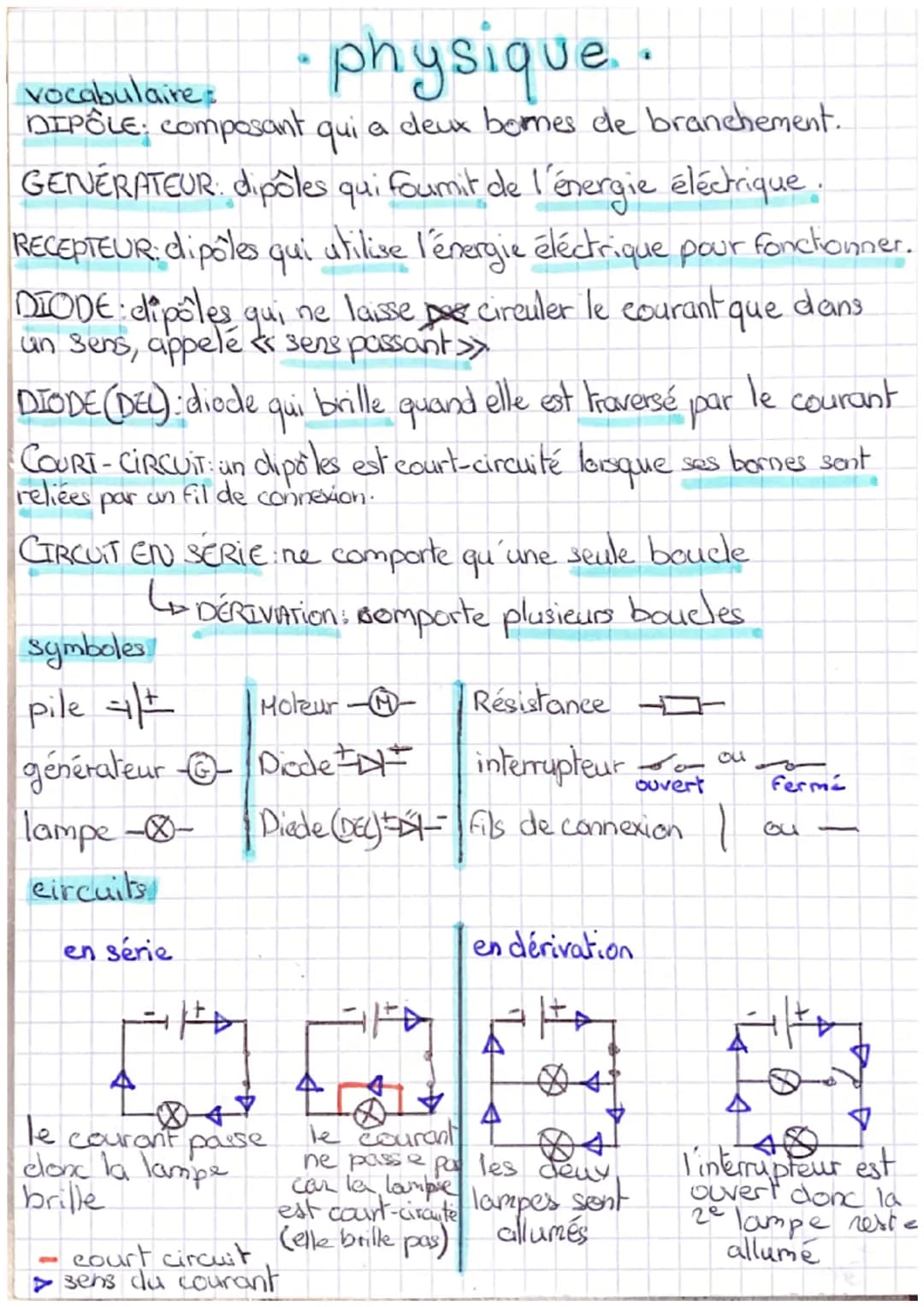

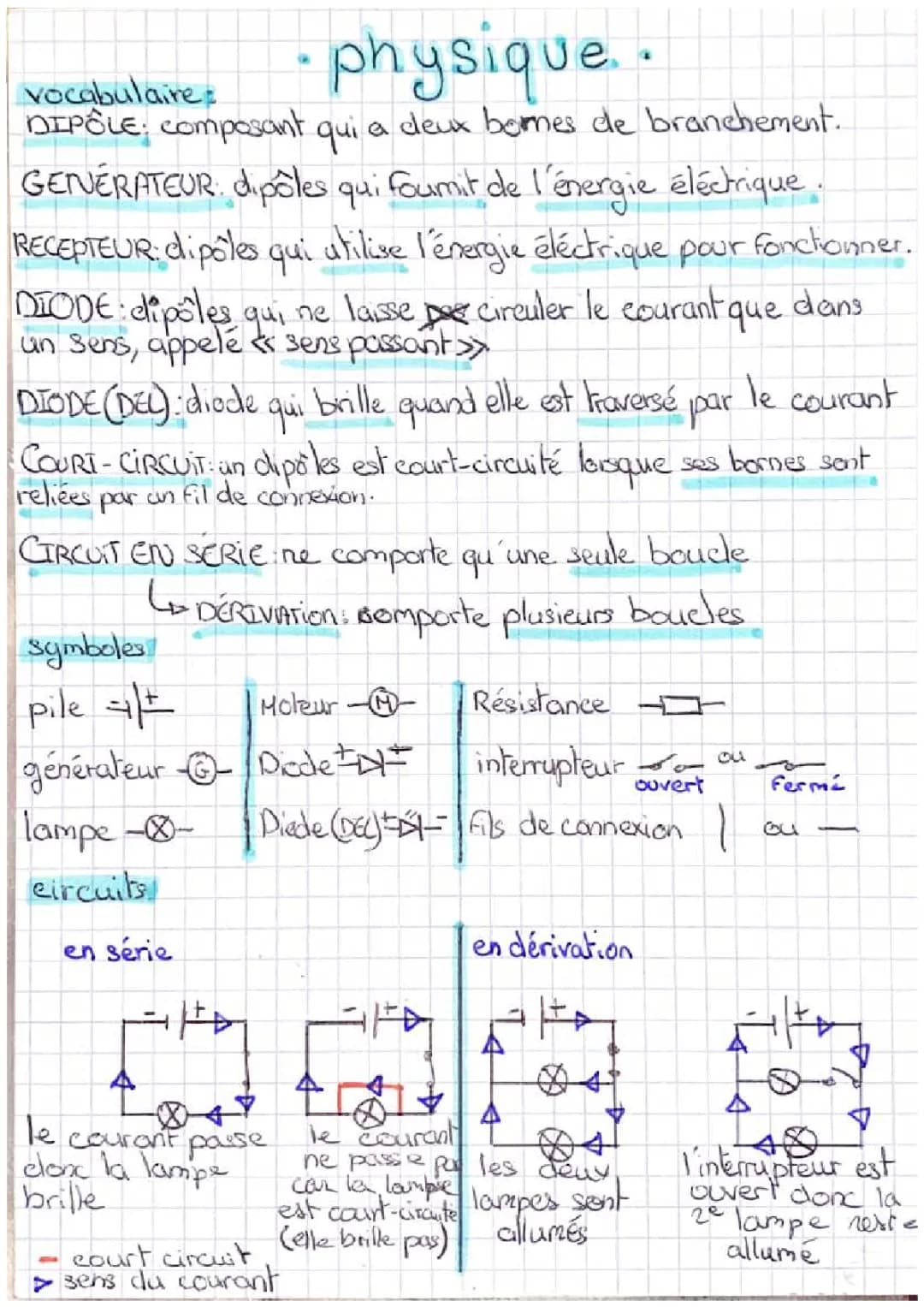

Le document présente ensuite les symboles des composants électriques courants, tels que la pile, le moteur, la lampe, la résistance, et l'interrupteur. Ces symboles sont essentiels pour comprendre et dessiner des schémas de circuits électriques.

Example: Le symbole d'une pile est représenté par deux traits parallèles de longueurs différentes, tandis qu'une lampe est symbolisée par un cercle avec une croix à l'intérieur.

Le document explique ensuite la différence entre les circuits en série et les circuits en dérivation :

Définition: Un circuit en série ne comporte qu'une seule boucle, alors qu'un circuit en dérivation comporte plusieurs boucles.

Des illustrations montrent comment le courant circule dans ces différents types de circuits. Dans un circuit en série, le courant passe par tous les composants successivement. Dans un circuit en dérivation, le courant se divise entre les différentes branches.

Example: Dans un circuit en dérivation avec 2 lampes, si une lampe est court-circuitée, l'autre reste allumée.

Enfin, le document aborde le concept de court-circuit :

Définition: Un dipôle est court-circuité lorsque ses bornes sont reliées directement par un fil de connexion.

Cette introduction aux éléments d'un circuit électrique fournit une base solide pour comprendre les principes fondamentaux de l'électricité et prépare les étudiants à des concepts plus avancés en physique électrique.
