Diffraction d'une Onde Mécanique - Cours, Formules et Exemples au Lycée

user profile picture

melanolefish

@melanolefish

La diffraction d'une onde mécaniqueest un phénomène fondamental en... Affiche plus

- Physique - Diffraction d'une onde A RETENIR: Lorsqu'une onde traverse/rencontre une ouverture ou un obstacle, celle ci est diffracté : le

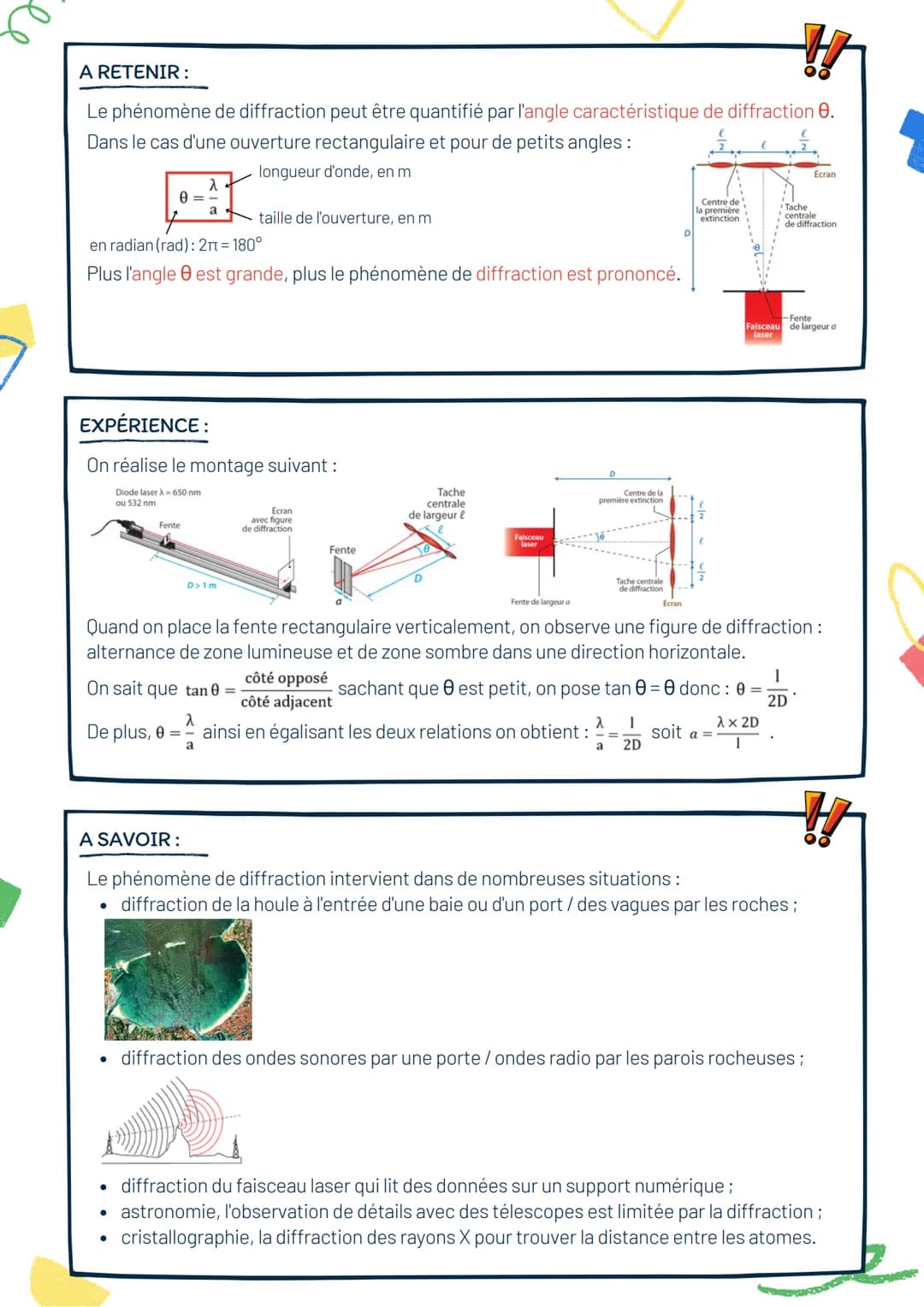

Quantification et applications de la diffraction

La diffraction peut être quantifiée par l'angle caractéristique de diffraction θ. Pour une ouverture rectangulaire et de petits angles, la formule de l'angle de diffraction est donnée par :

θ = λ / a

Où λ est la longueur d'onde et a la taille de l'ouverture, toutes deux exprimées en mètres. L'angle θ est en radians.

Formule diffraction Terminale: θ = λ / a enradiansen radians

Une expérience typique pour observer la diffraction utilise un laser, une fente étroite et un écran. La figure de diffraction résultante montre une alternance de zones lumineuses et sombres.

TP diffraction terminale: Un montage courant comprend un laser, une fente rectangulaire et un écran distant pour observer la figure de diffraction.

La largeur de la tache centrale de diffraction est liée à la largeur de la fente par la relation :

a = λ × 2D / l

Où D est la distance entre la fente et l'écran, et l la largeur de la tache centrale.

Le phénomène de diffraction intervient dans de nombreuses situations de la vie courante et scientifiques :

  1. Diffraction de la houle à l'entrée d'une baie ou d'un port
  2. Diffraction des ondes sonores par une porte
  3. Lecture de données sur un support numérique par un faisceau laser
  4. Limitation de la résolution des télescopes en astronomie
  5. Analyse de la structure cristalline par diffraction des rayons X

Exemple de diffraction dans la vie courante: La diffraction des vagues autour des rochers sur une plage, créant des motifs d'interférence dans l'eau.

La compréhension et l'application de la diffraction sont cruciales dans de nombreux domaines scientifiques et technologiques, de l'acoustique à la cristallographie, en passant par l'optique et les télécommunications.

- Physique - Diffraction d'une onde A RETENIR: Lorsqu'une onde traverse/rencontre une ouverture ou un obstacle, celle ci est diffracté : le

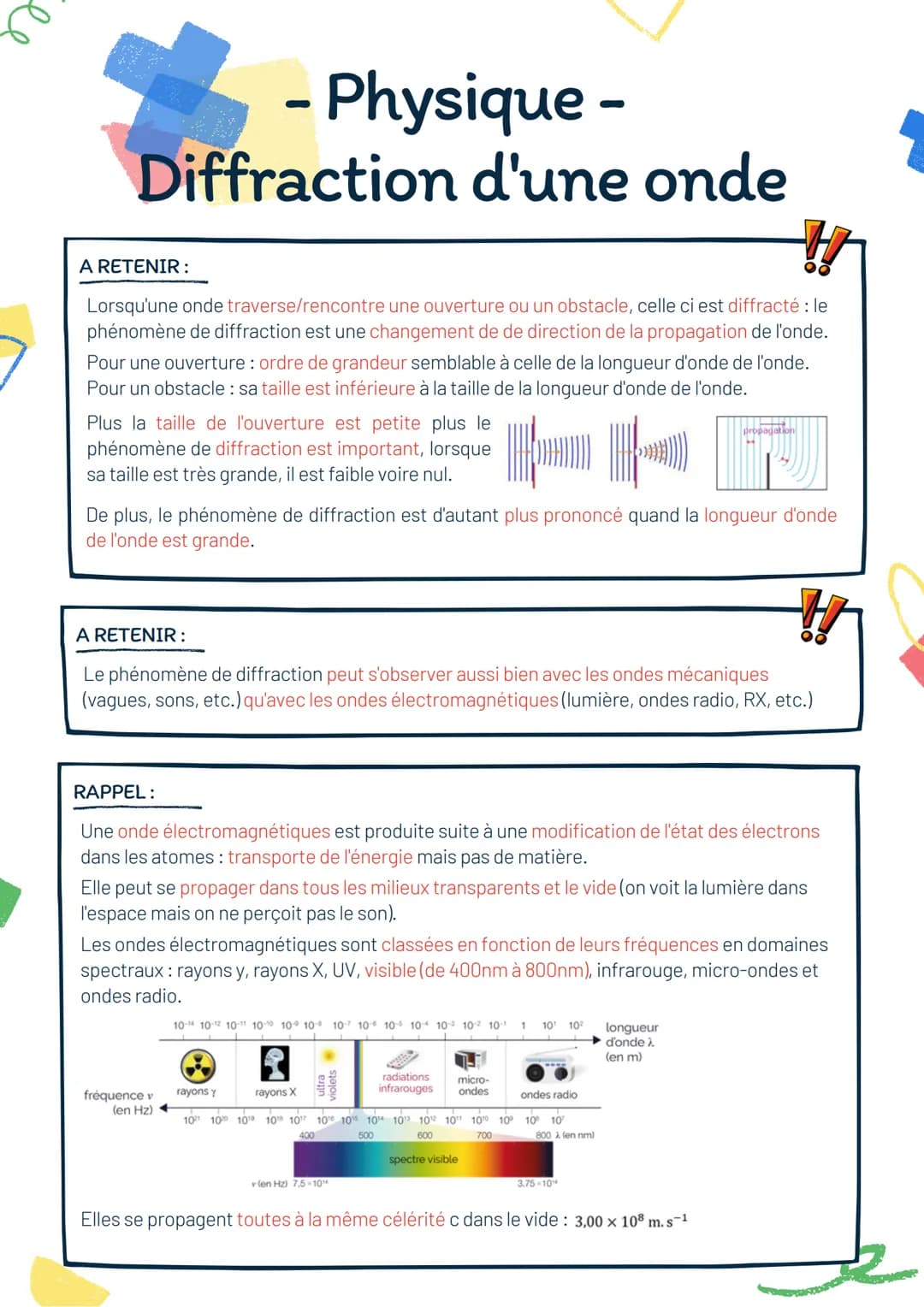

Principes fondamentaux de la diffraction

La diffraction d'une onde mécanique est un phénomène physique crucial qui se produit lorsqu'une onde rencontre un obstacle ou traverse une ouverture. Ce processus entraîne un changement dans la direction de propagation de l'onde, particulièrement notable lorsque la taille de l'ouverture ou de l'obstacle est comparable à la longueur d'onde.

Définition: La diffraction est le changement de direction de la propagation d'une onde lorsqu'elle rencontre un obstacle ou traverse une ouverture.

L'intensité de la diffraction dépend de deux facteurs principaux :

  1. La taille de l'ouverture : Plus l'ouverture est petite, plus le phénomène de diffraction est prononcé.
  2. La longueur d'onde : Une longueur d'onde plus grande accentue l'effet de diffraction.

Highlight: Le phénomène de diffraction est observable tant pour les ondes mécaniques commelesvaguesoulessonscomme les vagues ou les sons que pour les ondes électromagnétiques lumieˋre,ondesradio,rayonsX,etc.lumière, ondes radio, rayons X, etc..

Il est important de noter que les ondes électromagnétiques, produites par des changements dans l'état des électrons des atomes, peuvent se propager dans tous les milieux transparents et même dans le vide. Elles sont classées en fonction de leurs fréquences, formant le spectre électromagnétique qui s'étend des rayons gamma aux ondes radio.

Exemple: Dans le spectre visible, les longueurs d'onde varient de 400 nm violetviolet à 800 nm rougerouge, chaque couleur correspondant à une fréquence spécifique.

La compréhension de la diffraction et du spectre électromagnétique est essentielle pour de nombreuses applications en physique et en ingénierie, de la conception d'instruments optiques à l'analyse de structures atomiques.
