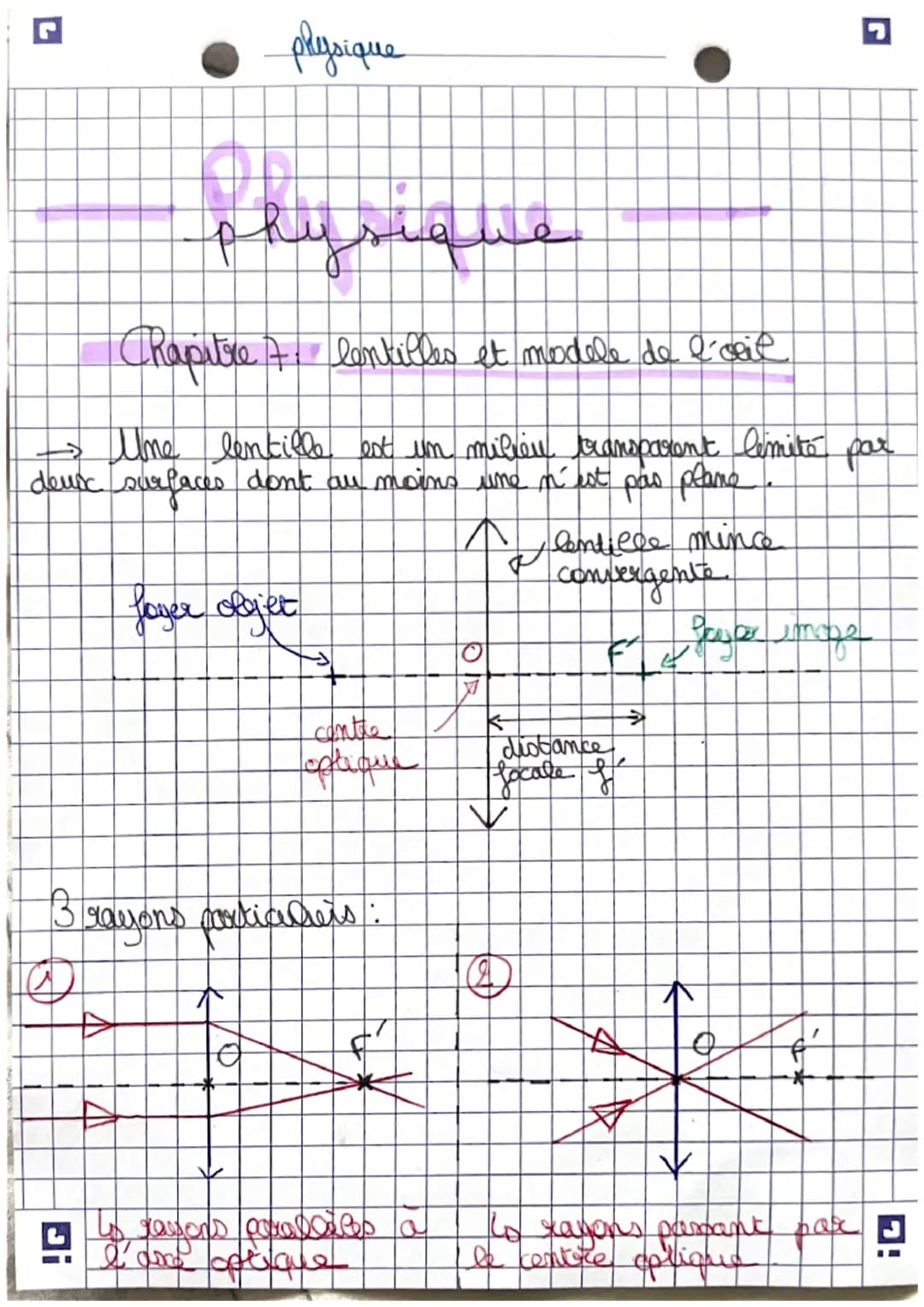

Chapitre 7 : Lentilles et modèle de l'œil

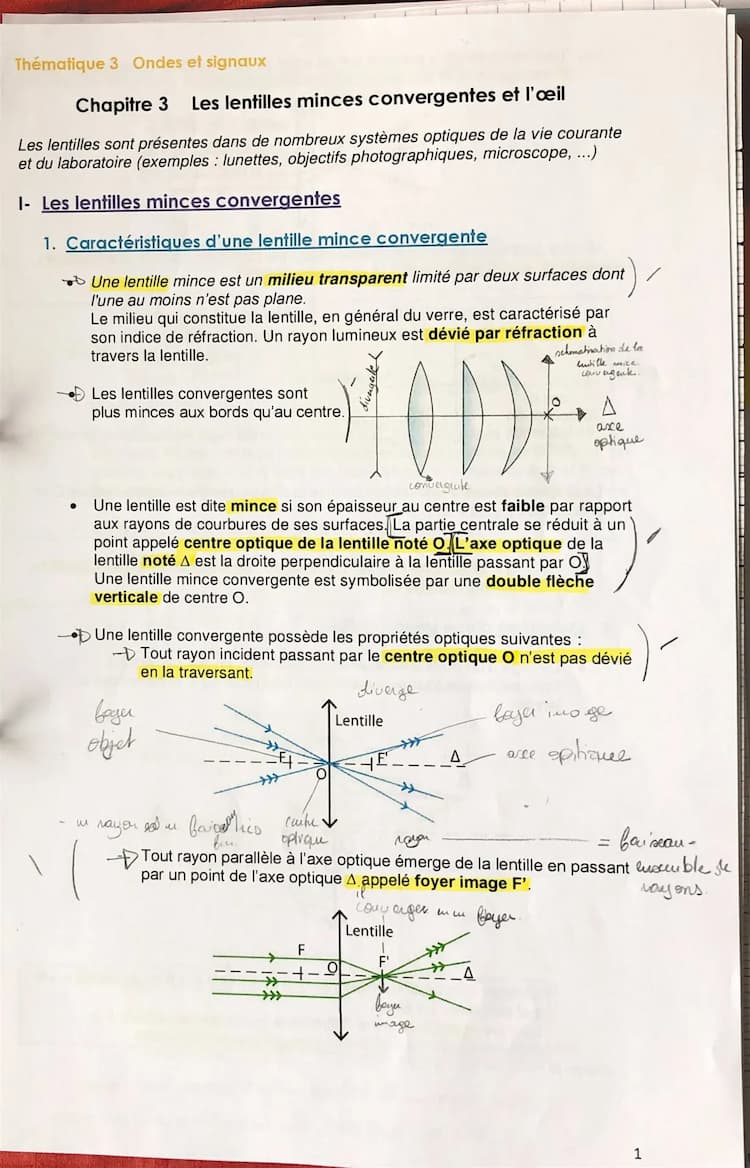

Ce chapitre introduit le concept de lentille convergente et son application dans le modèle de l'œil. Une lentille est définie comme un milieu transparent limité par deux surfaces, dont au moins une n'est pas plane. Le schéma présenté illustre les éléments clés d'une lentille mince convergente, notamment le centre optique, les foyers objet et image, et l'axe optique.

Définition: Une lentille est un milieu transparent limité par deux surfaces dont au moins une n'est pas plane.

Le schéma montre également les trois rayons particuliers essentiels pour comprendre le comportement optique d'une lentille convergente :

1. Les rayons parallèles à l'axe optique
2. Les rayons passant par le centre optique
3. Les rayons passant par le foyer objet

Highlight: La distance focale est la distance entre le centre optique et le foyer image.

Ces rayons particuliers sont fondamentaux pour la construction géométrique des images formées par une lentille convergente. Le schéma optique de l'œil peut être compris en utilisant ces principes de base des lentilles convergentes.

Vocabulaire: Le centre optique est le point de la lentille par lequel les rayons lumineux passent sans être déviés.

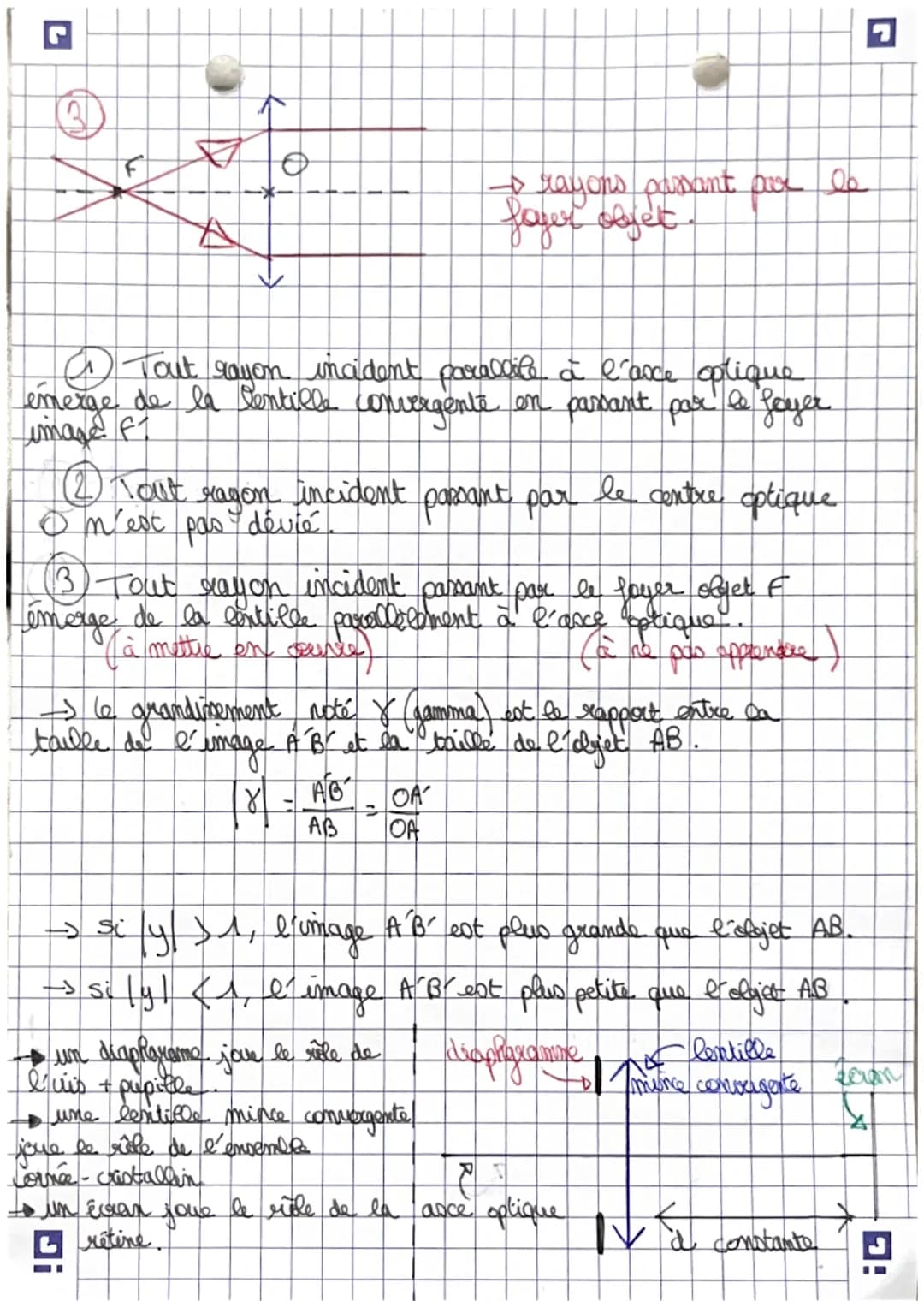

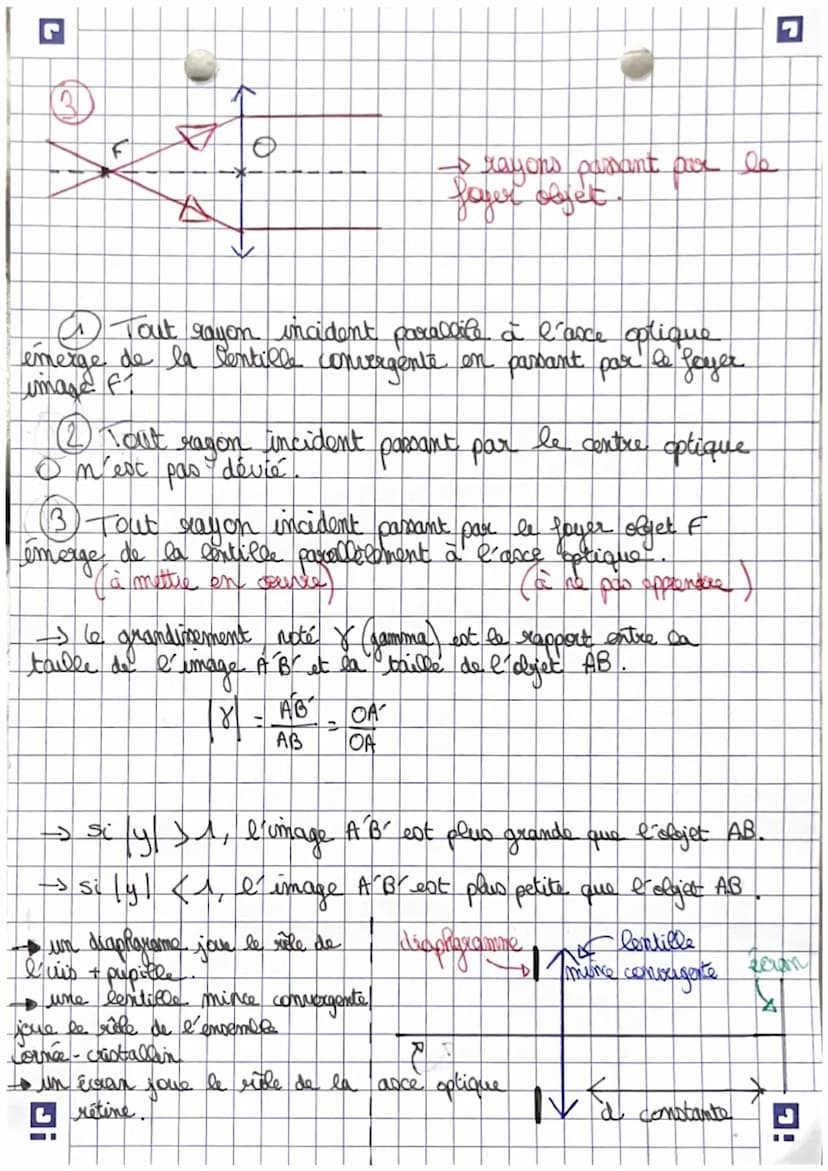

Construction d'images et modèle de l'œil

Cette page approfondit les propriétés des lentilles convergentes et leur application dans le modèle de l'œil. Elle détaille le comportement des rayons lumineux traversant une lentille convergente et introduit le concept de grandissement.

Example: Un rayon incident parallèle à l'axe optique émerge de la lentille convergente en passant par le foyer image F'.

Le grandissement, noté γ (gamma), est défini comme le rapport entre la taille de l'image A'B' et la taille de l'objet AB. Cette notion est cruciale pour comprendre comment la taille de l'image change en fonction de la position de l'objet par rapport à la lentille.

Définition: Le grandissement γ = A'B'/AB = OA'/OA

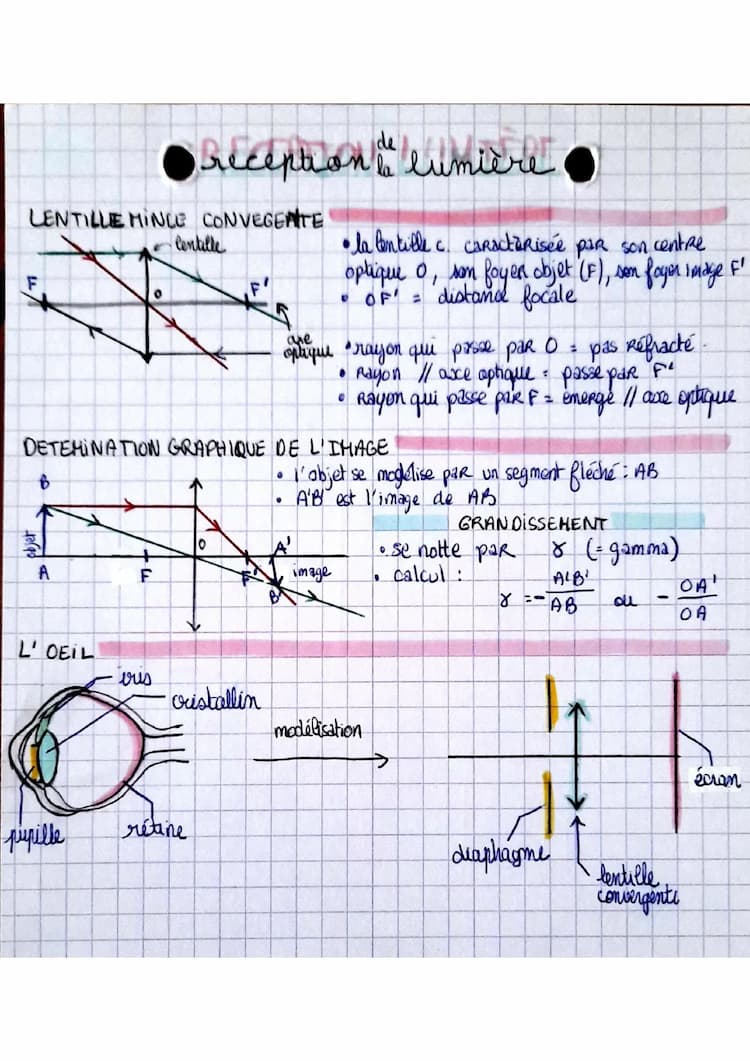

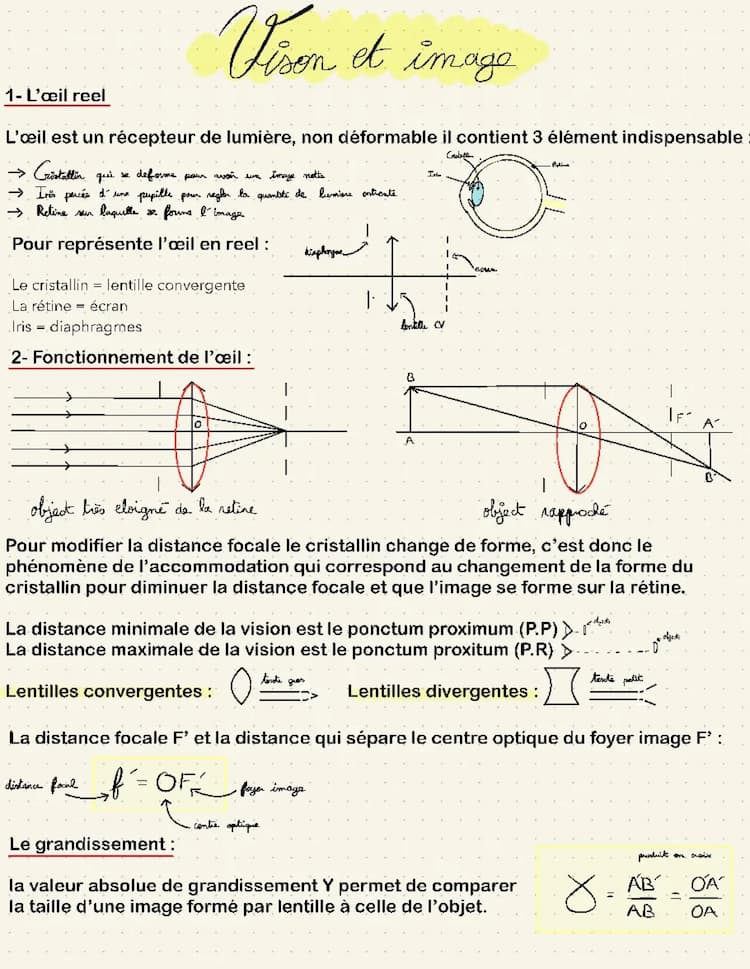

Le chapitre établit également un parallèle entre les composants d'un système optique simple et les parties de l'œil humain :

• Le diaphragme joue le rôle de l'iris et de la pupille
• La lentille mince convergente représente l'ensemble cornée-cristallin
• L'écran simule la rétine

Highlight: Dans le modèle de l'œil, une lentille convergente joue le rôle de l'ensemble cornée-cristallin.

Ces analogies permettent de mieux comprendre le fonctionnement de l'œil humain en utilisant les principes optiques des lentilles convergentes. Ce modèle simplifié aide à expliquer comment l'œil forme des images sur la rétine.

Vocabulaire: La rétine est la couche sensible de l'œil où se forme l'image.
