Comprendre le champ électrique uniforme et les condensateurs

La Physique des Champs Électriques et Forces Fondamentales

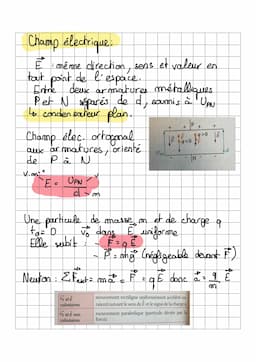

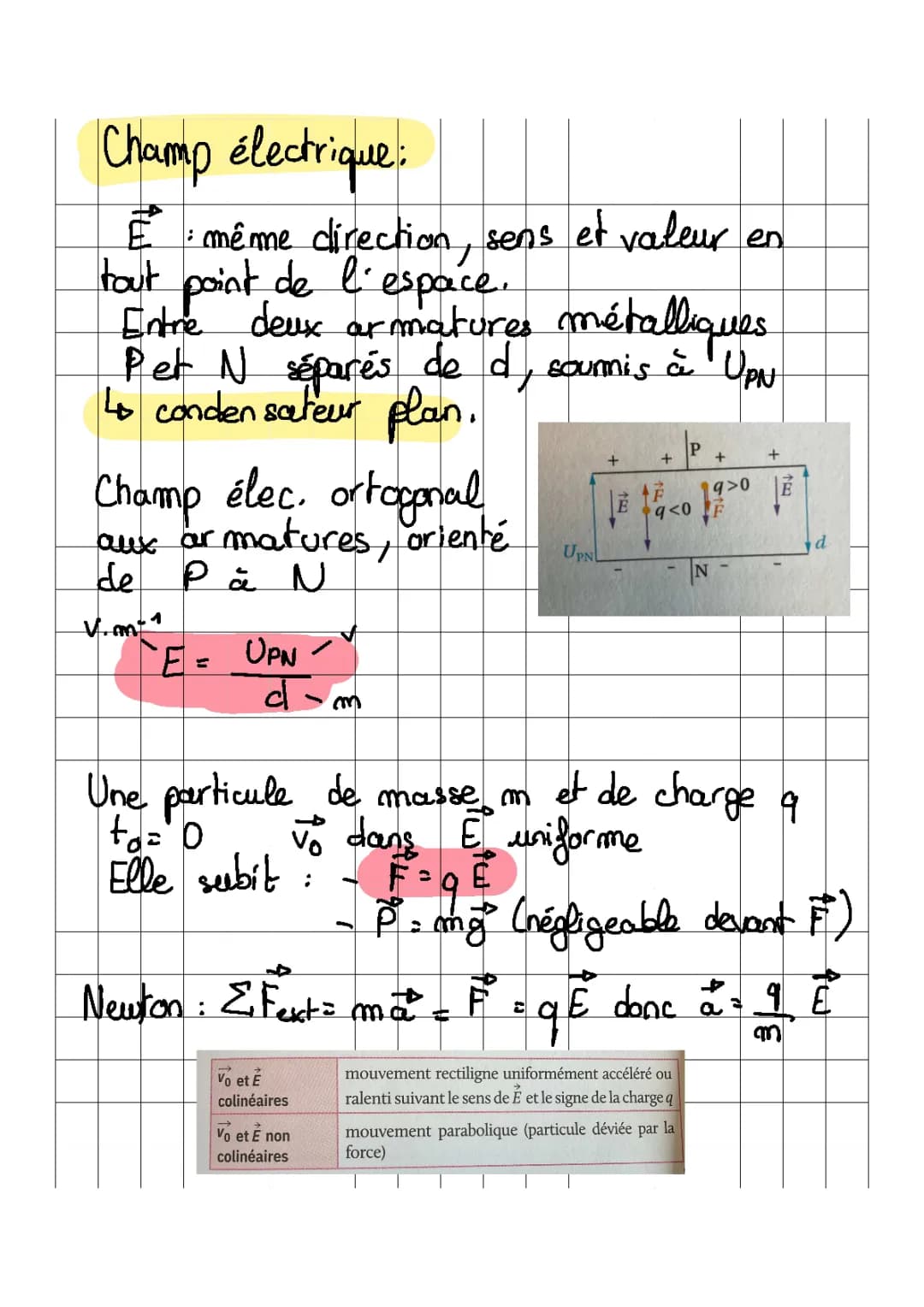

Le champ électrique uniforme condensateur est un concept fondamental en physique qui se manifeste entre deux armatures métalliques. Dans cette configuration, le champ électrique maintient une direction, un sens et une valeur constants en tout point de l'espace. Entre les armatures positives (P) et négatives (N), séparées d'une distance d, le champ électrique est orthogonal aux surfaces métalliques.

Définition: Le champ électrique uniforme est caractérisé par une force électrique constante par unité de charge, orientée des potentiels positifs vers les négatifs.

Lorsqu'une particule chargée est placée dans ce champ, son comportement dépend de sa charge et de sa vitesse initiale. Si la vitesse initiale est colinéaire au champ, le mouvement sera rectiligne uniformément accéléré ou ralenti. En revanche, si la vitesse initiale n'est pas colinéaire, la trajectoire devient parabolique.

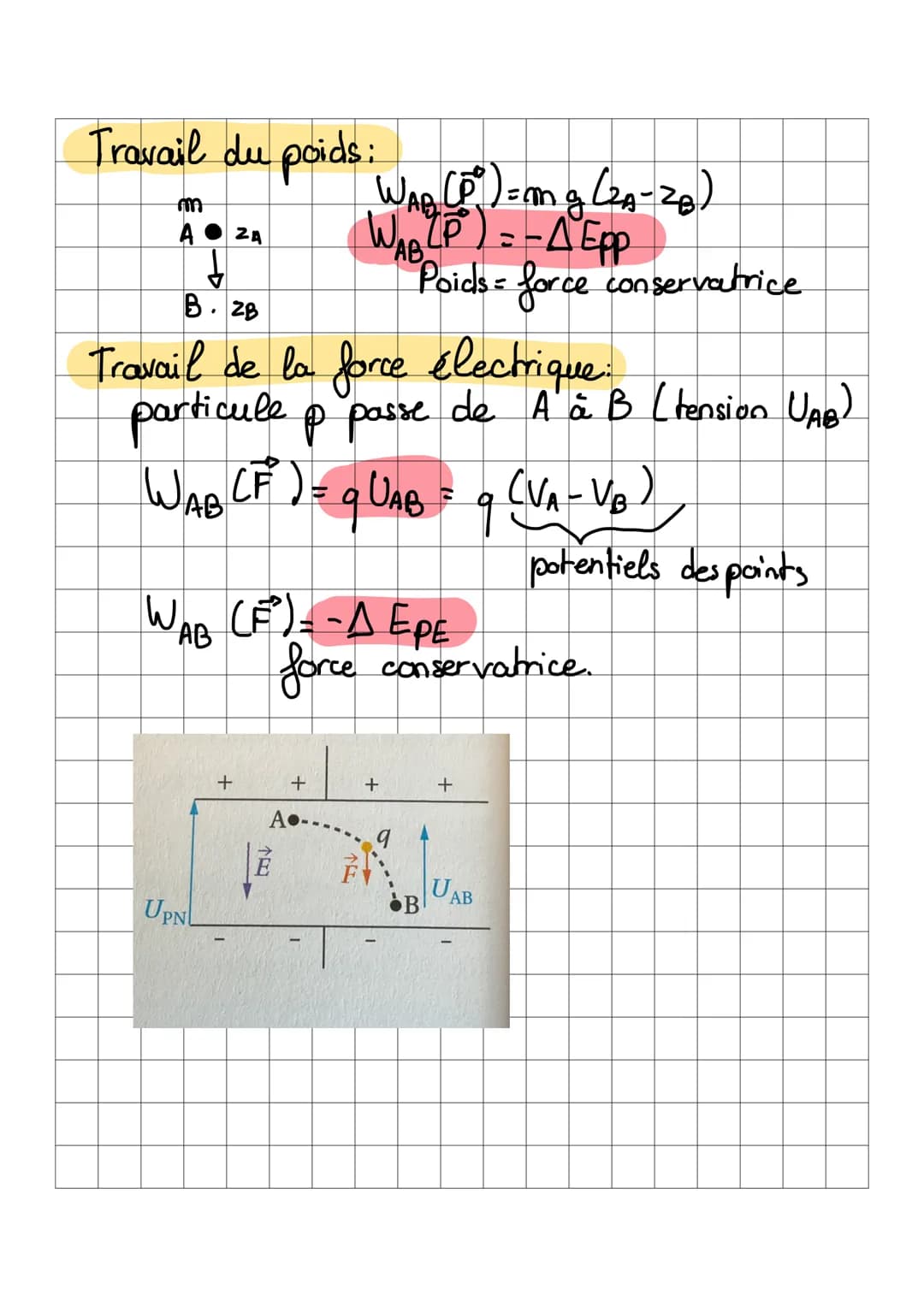

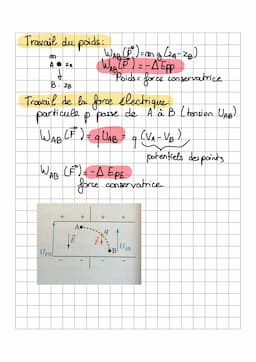

Le travail de la force électrique UAB joue un rôle crucial dans ce contexte. Pour une particule se déplaçant d'un point A à un point B, ce travail est directement lié à la différence de potentiel entre ces points: WAB = qUAB = q(VA - VB).

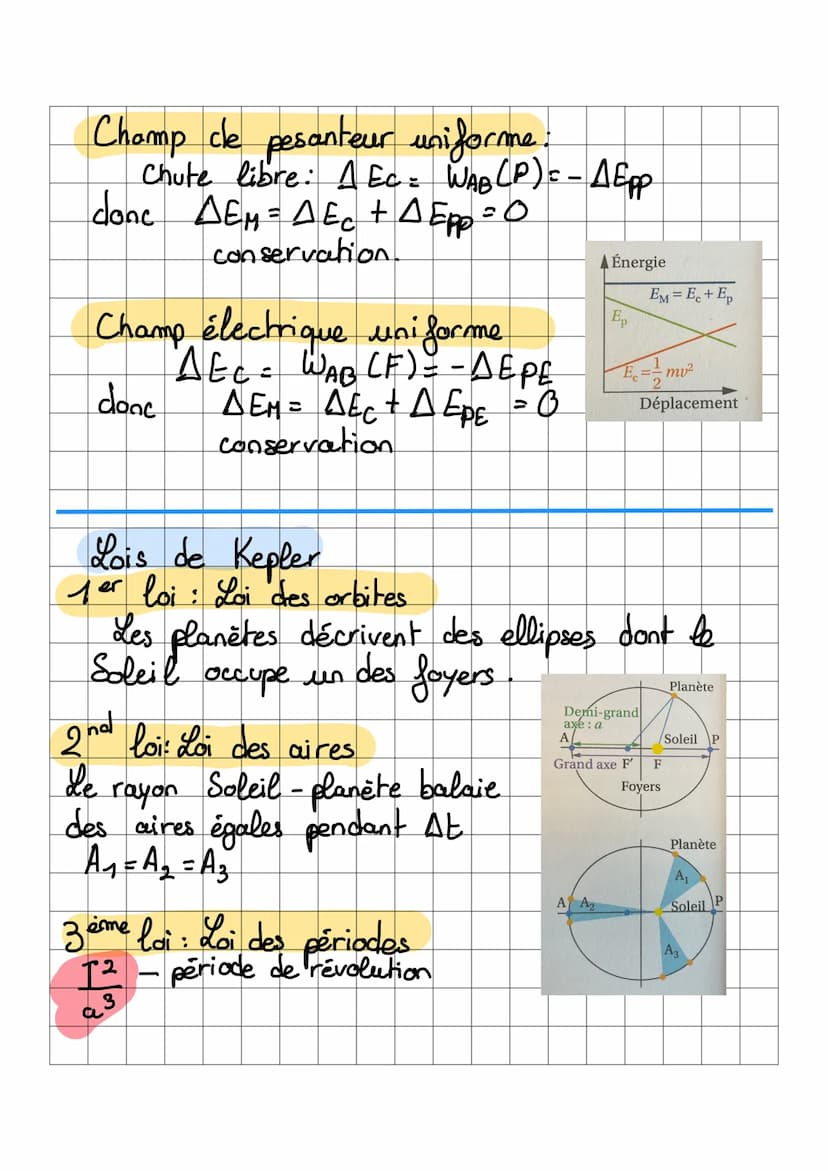

Conservation de l'Énergie dans les Champs Uniformes

Dans un champ de pesanteur uniforme, l'énergie mécanique se conserve. La variation d'énergie cinétique est égale au travail du poids, qui est une force conservative. Cette relation fondamentale s'exprime par ΔEc = WAB(P) = -ΔEpp.

Exemple: Dans une chute libre, l'énergie mécanique totale reste constante: ΔEM = ΔEc + ΔEpp = 0

De manière analogue, dans un champ électrique uniforme, la conservation de l'énergie s'applique selon des principes similaires. La variation d'énergie cinétique est liée au travail de la force électrique: ΔEc - WAB(F) = -ΔEPE.

Les lois de Kepler viennent compléter cette compréhension en décrivant le mouvement des planètes. La première loi établit que les planètes décrivent des ellipses dont le Soleil occupe un des foyers, tandis que la deuxième loi stipule que le rayon vecteur Soleil-planète balaie des aires égales pendant des durées égales.

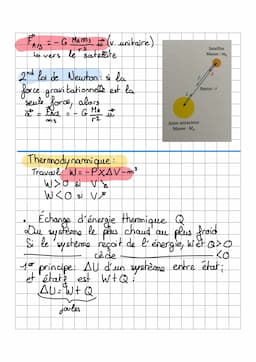

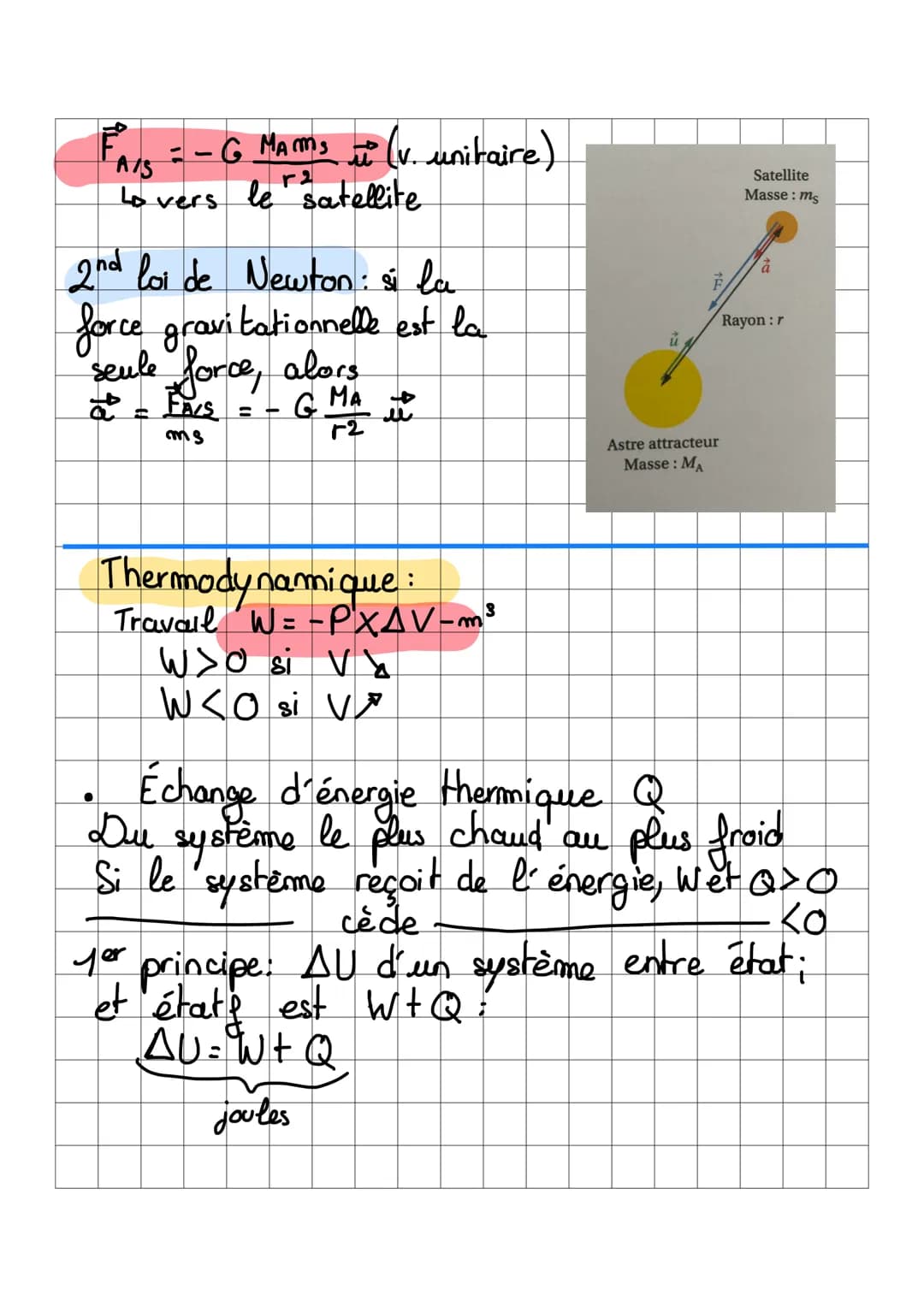

Dynamique des Systèmes Gravitationnels

La force gravitationnelle entre deux corps célestes s'exprime par la relation F = -G$M₁M₂/r²$ur, où G est la constante de gravitation universelle. Cette force est responsable du mouvement des satellites autour des astres attracteurs.

Point Important: Selon la seconde loi de Newton, si la force gravitationnelle est la seule force agissante, l'accélération du satellite est directement proportionnelle à cette force.

La capacité thermique système incompressible intervient dans l'étude des échanges d'énergie. Ces échanges se manifestent sous forme de travail W et de chaleur Q, suivant le premier principe de la thermodynamique: ΔU = W + Q.

Le travail thermodynamique W = -PΔV est positif quand le volume augmente et négatif quand il diminue. Les échanges thermiques se produisent spontanément du système le plus chaud vers le plus froid.

Applications Pratiques en Thermodynamique

Les échanges d'énergie dans les systèmes thermodynamiques suivent des règles précises. Le travail W et la chaleur Q sont positifs lorsque le système reçoit de l'énergie, et négatifs lorsqu'il en cède.

Vocabulaire: La capacité thermique caractérise l'aptitude d'un système à échanger de l'énergie sous forme de chaleur pour une variation de température donnée.

Cette compréhension est essentielle pour de nombreuses applications pratiques, de la conception des machines thermiques aux processus industriels. Le premier principe de la thermodynamique, ΔU = W + Q, gouverne tous ces échanges énergétiques.

Les systèmes incompressibles présentent des caractéristiques particulières dans leur comportement thermodynamique, notamment une relation directe entre les échanges de chaleur et les variations de température.

Transferts Thermiques et Capacité des Systèmes

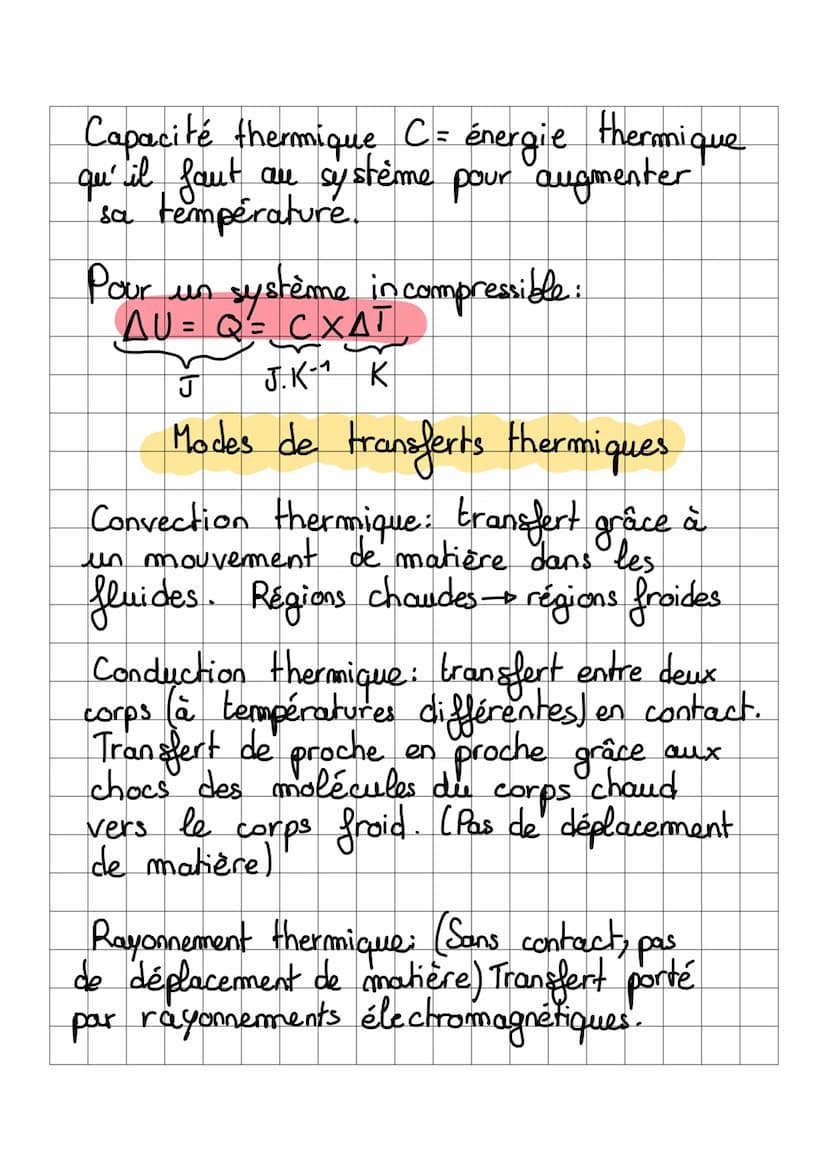

La capacité thermique système incompressible représente une propriété fondamentale en thermodynamique qui détermine la quantité d'énergie nécessaire pour modifier la température d'un système. Pour un système incompressible, la relation s'exprime par ΔU = Q = C×ΔT, où C représente la capacité thermique en J.K⁻¹.

Définition: La capacité thermique est la quantité d'énergie thermique nécessaire pour augmenter la température d'un système d'un kelvin.

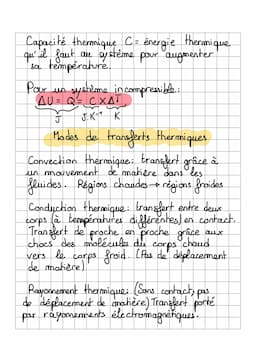

Les transferts thermiques se manifestent selon trois modes distincts. La convection thermique implique un mouvement de matière dans les fluides, transportant l'énergie des régions chaudes vers les régions froides. La conduction thermique, quant à elle, se produit entre deux corps en contact direct, par le biais des collisions moléculaires, sans déplacement de matière. Le rayonnement thermique constitue un mode de transfert unique car il ne nécessite ni contact ni support matériel, s'effectuant par ondes électromagnétiques.

Exemple: Dans une maison, ces trois modes de transfert sont présents simultanément : la convection par l'air chaud qui monte, la conduction à travers les murs, et le rayonnement par les radiateurs.

Flux Thermique et Résistance Thermique

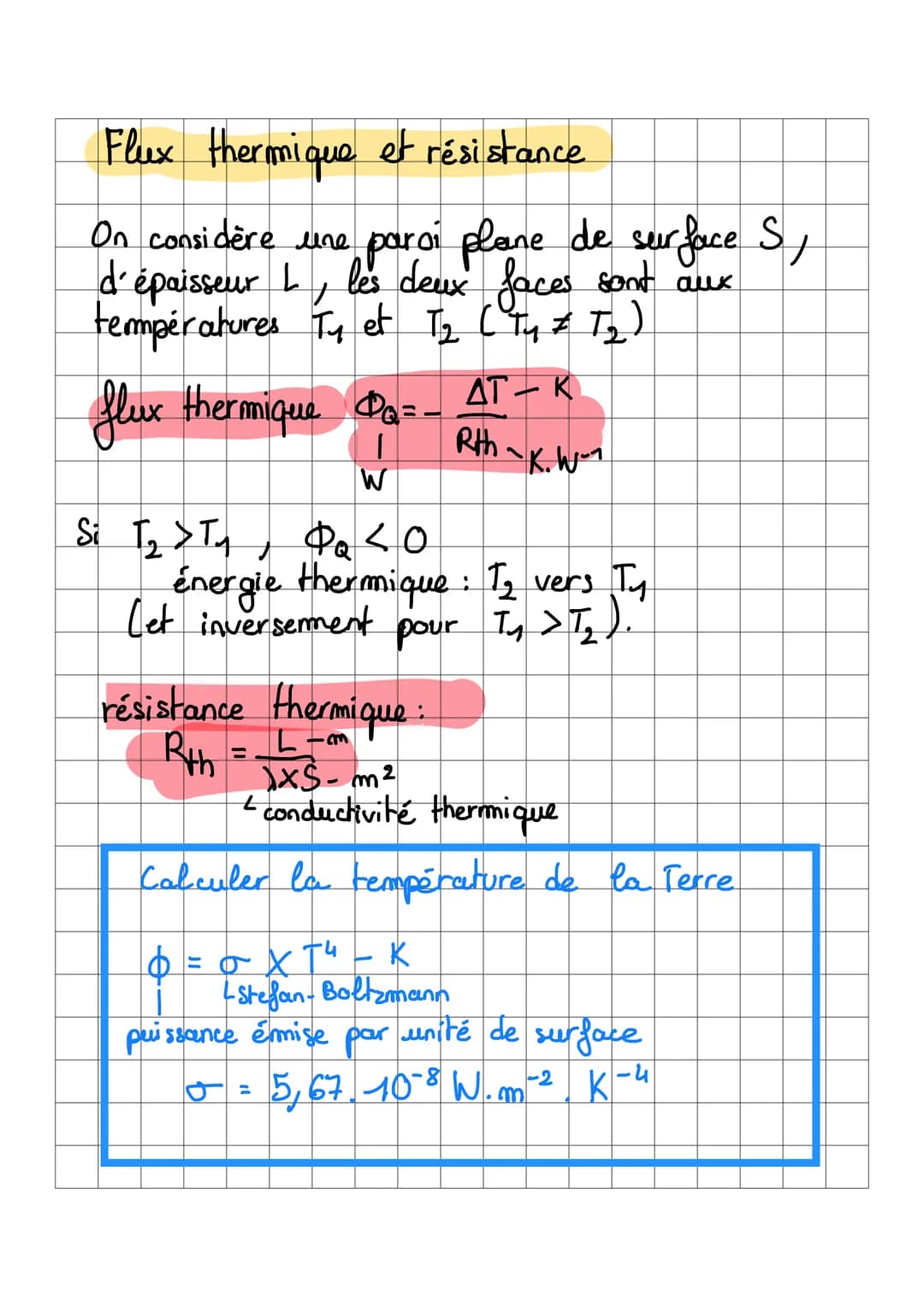

Le flux thermique à travers une paroi plane constitue un phénomène fondamental en thermodynamique. Pour une paroi de surface S et d'épaisseur L, dont les faces sont maintenues à des températures T₁ et T₂, le flux thermique s'établit naturellement de la température la plus élevée vers la plus basse.

La résistance thermique Rth caractérise la capacité d'un matériau à s'opposer au transfert thermique. Elle dépend de l'épaisseur L, de la surface S et de la conductivité thermique λ du matériau selon la relation Rth = L/(λ×S).

Vocabulaire: La conductivité thermique λ, exprimée en W.m⁻¹.K⁻¹, est une propriété intrinsèque du matériau qui quantifie sa capacité à conduire la chaleur.

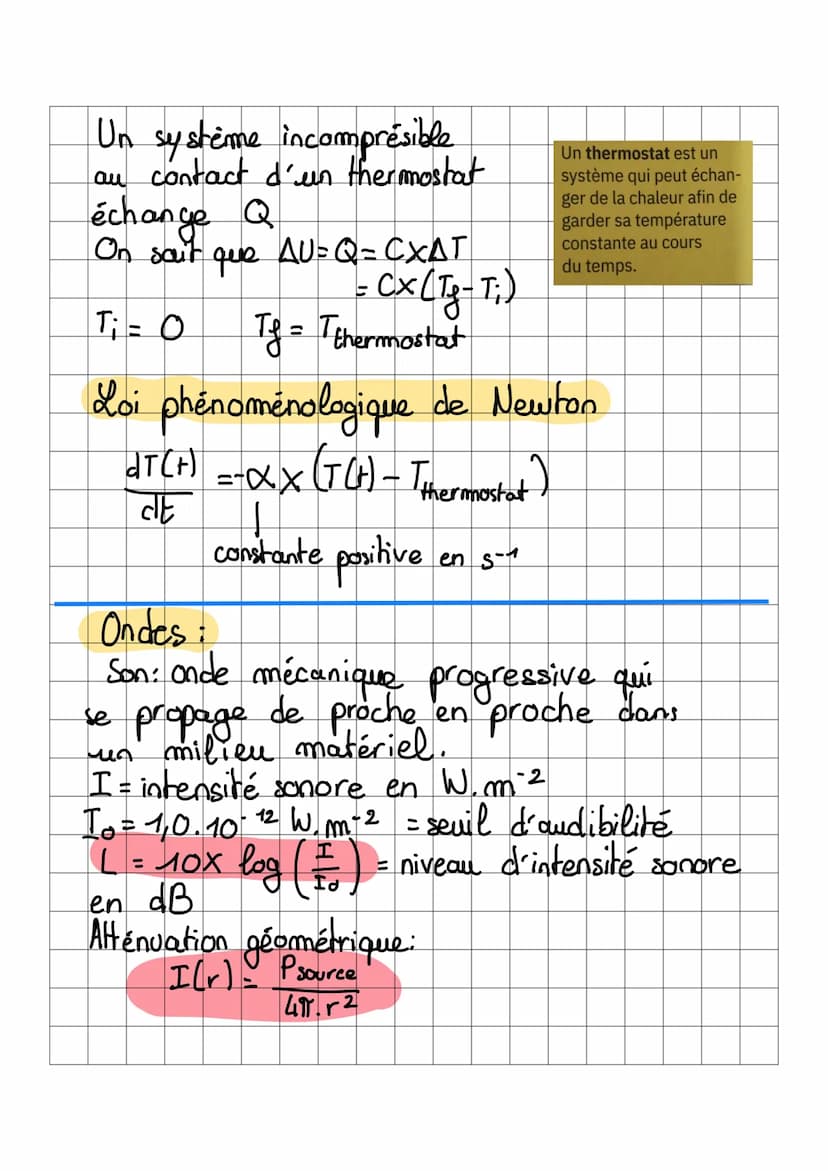

Systèmes Thermodynamiques et Thermostat

Un système incompressible en contact avec un thermostat échange une quantité de chaleur Q selon la relation ΔU = Q = C×ΔT. Le thermostat maintient sa température constante tout en échangeant de la chaleur avec le système.

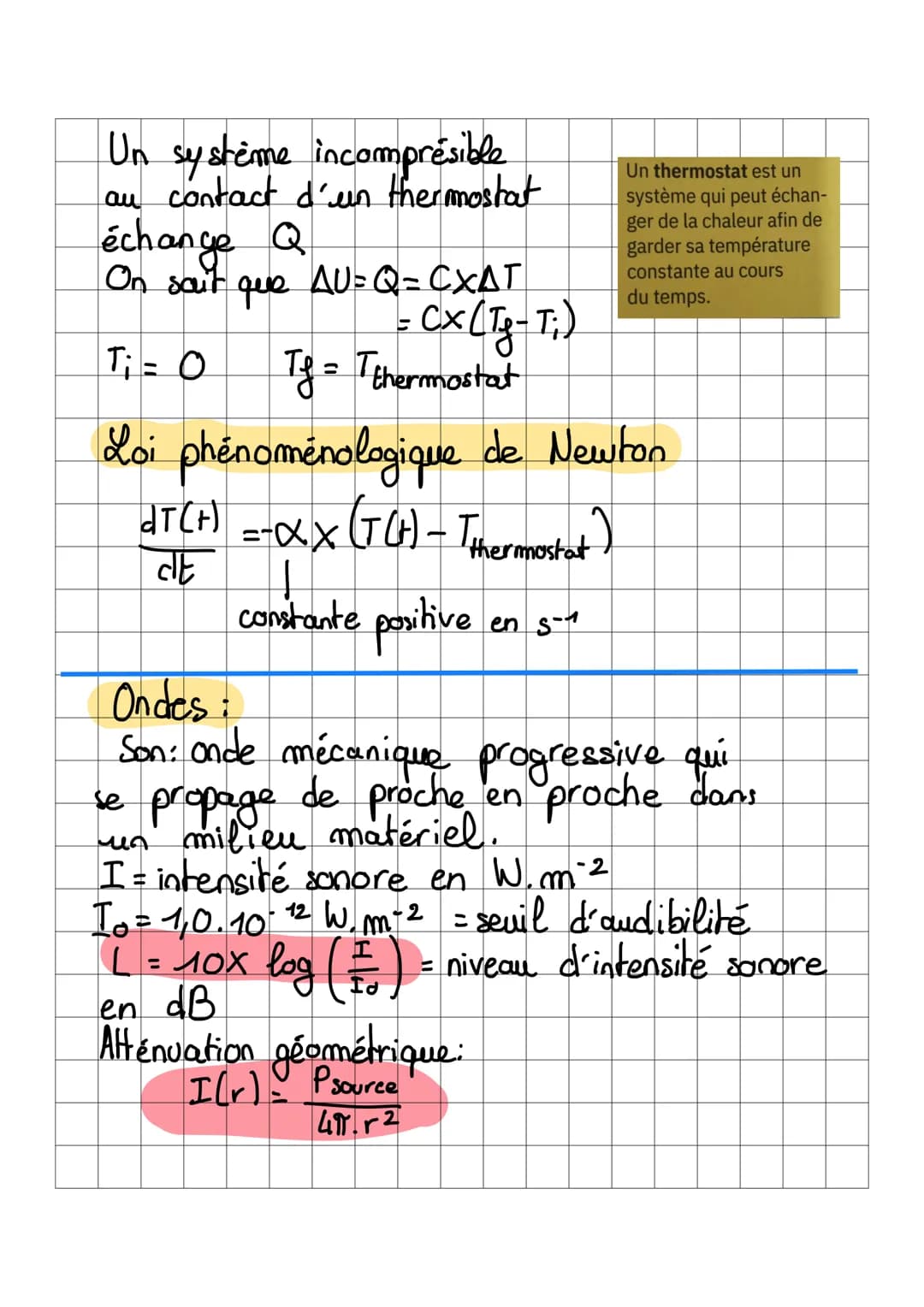

La loi de Newton décrit l'évolution temporelle de la température d'un système en contact avec un thermostat : dT$t$/dt = -α×(T$t$ - Tthermostat), où α est une constante positive caractéristique du système.

Point Important: Un thermostat est un dispositif crucial qui maintient une température constante en régulant les échanges de chaleur, fondamental dans de nombreuses applications pratiques.

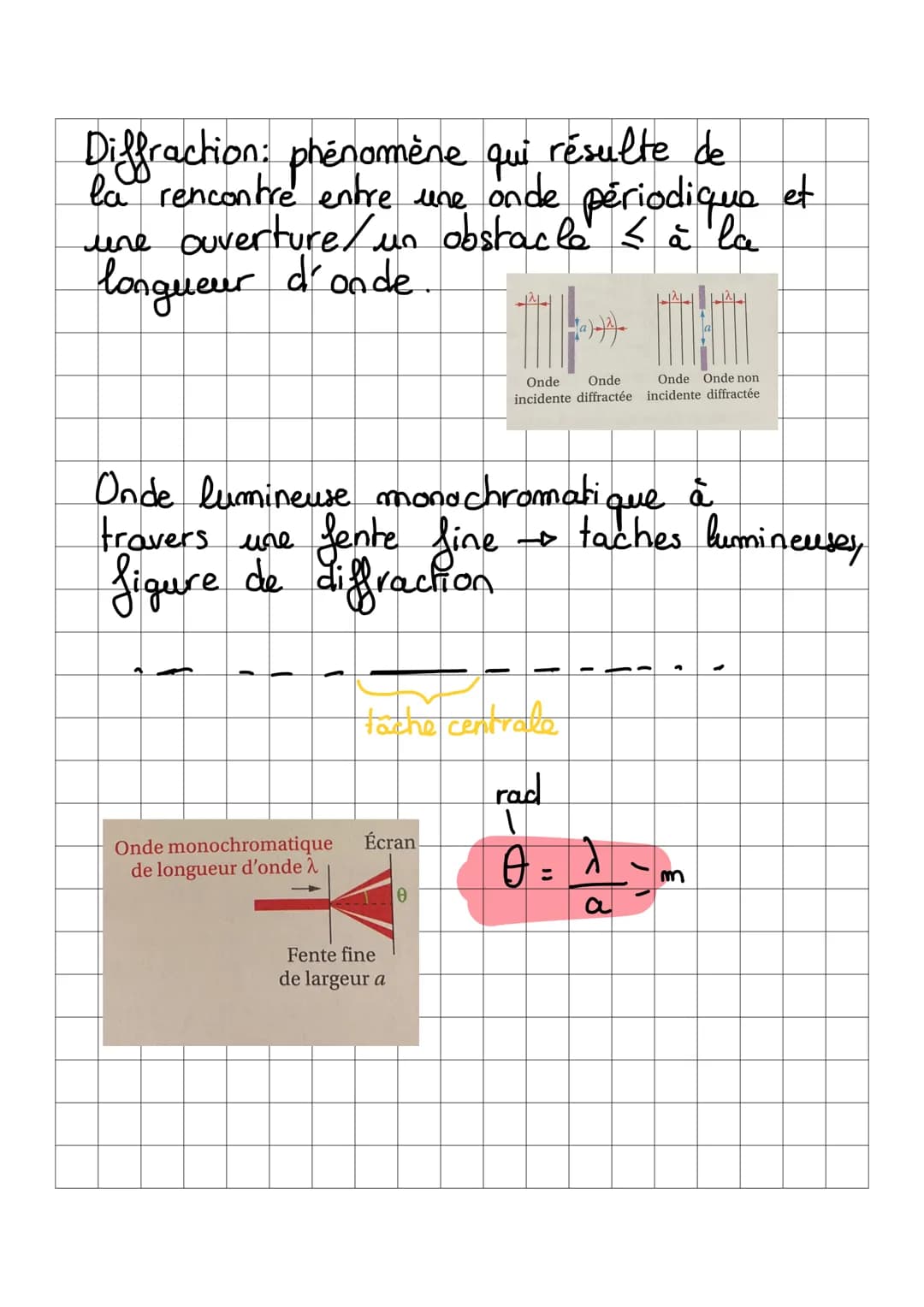

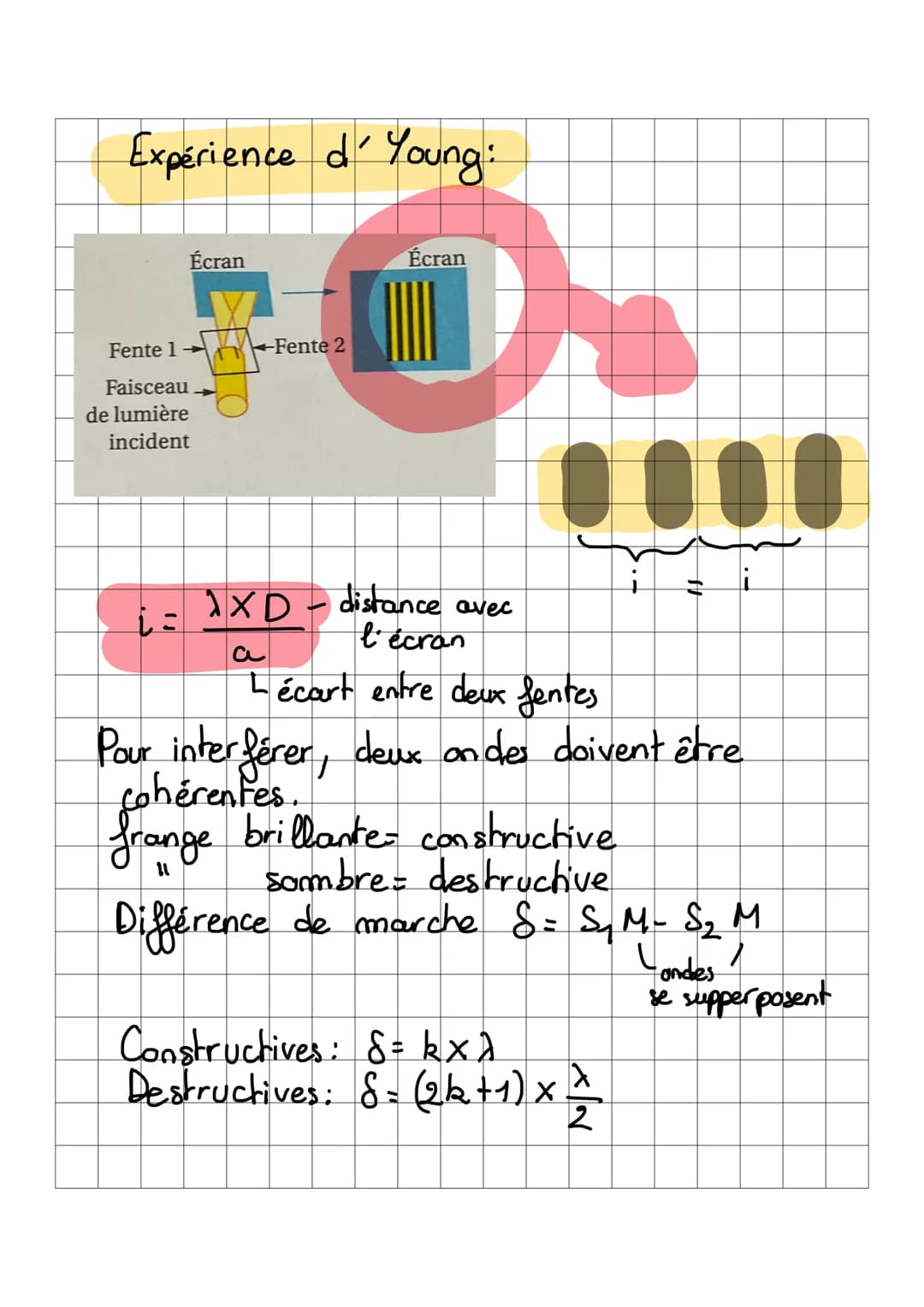

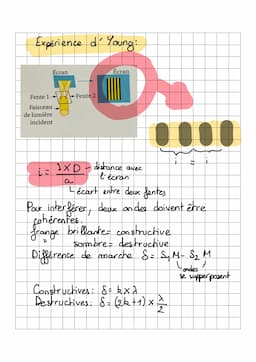

Phénomènes Ondulatoires et Diffraction

La diffraction est un phénomène caractéristique des ondes qui se produit lorsqu'elles rencontrent un obstacle ou une ouverture de dimension comparable à leur longueur d'onde. Pour une onde lumineuse monochromatique traversant une fente fine, on observe une figure de diffraction caractéristique.

L'angle de diffraction θ est lié à la longueur d'onde λ et à la largeur a de la fente par la relation θ = λ/a. Cette relation fondamentale permet de comprendre la distribution spatiale de l'intensité lumineuse après la diffraction.

Exemple: La diffraction est observable quotidiennement, par exemple lorsque la lumière passe à travers un rideau fin, créant des motifs caractéristiques de diffraction.

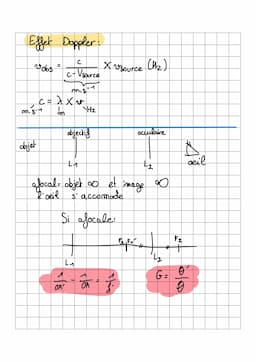

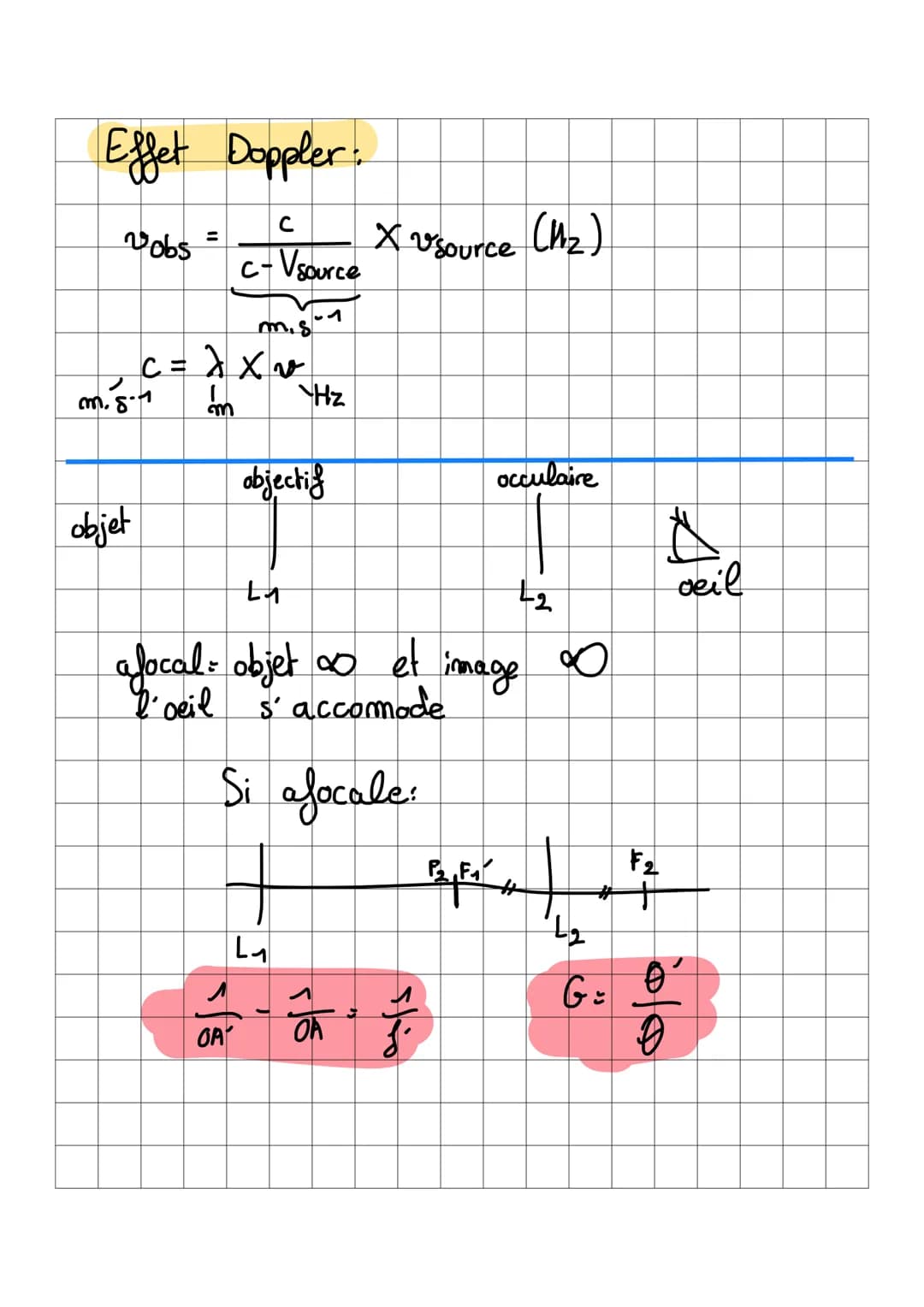

L'Effet Doppler et les Systèmes Optiques

L'effet Doppler est un phénomène physique fondamental qui décrit le changement apparent de fréquence d'une onde selon le mouvement relatif entre la source et l'observateur. Dans le contexte des ondes sonores ou lumineuses, cet effet se manifeste par une modification de la fréquence perçue lorsque la source ou l'observateur est en mouvement.

Définition: L'effet Doppler se traduit par la relation mathématique Vobs = c(c-Vsource), où c représente la vitesse de l'onde et V les vitesses respectives de l'observateur et de la source.

Les systèmes optiques afocaux constituent un élément essentiel dans l'étude de l'optique géométrique. Ces systèmes sont caractérisés par leur capacité à produire une image à l'infini d'un objet situé lui-même à l'infini. Cette propriété est particulièrement utile dans la conception d'instruments d'observation comme les jumelles ou les télescopes.

La formation des images dans un système afocal implique plusieurs éléments optiques, notamment l'objectif (L₁) et l'oculaire. L'œil, en tant que récepteur final, s'accommode naturellement à l'image formée par ce système. Le grossissement (G) d'un système afocal est déterminé par le rapport des focales de l'objectif et de l'oculaire.

Exemple: Dans un système afocal, si un rayon lumineux entre parallèlement à l'axe optique, il en ressort également parallèlement, mais avec une hauteur différente déterminée par le grossissement du système.

Applications Pratiques des Systèmes Optiques

Les applications pratiques des systèmes optiques afocaux sont nombreuses et variées. Dans le domaine de l'astronomie, ces systèmes permettent l'observation détaillée des corps célestes en maintenant une image nette et stable, indépendamment de la distance de l'objet observé.

La conception d'un système afocal nécessite une compréhension approfondie des principes de l'optique géométrique. Le positionnement précis des lentilles, la distance focale et l'alignement des composants sont cruciaux pour obtenir une image de qualité. Le système doit être capable de minimiser les aberrations optiques tout en maximisant la transmission de la lumière.

Point Important: La qualité d'un système afocal dépend de la précision de l'alignement des composants optiques et de la qualité des lentilles utilisées.

L'utilisation des systèmes afocaux s'étend également aux domaines de la photographie et de la microscopie. Dans ces applications, la capacité du système à maintenir une image claire et non déformée est essentielle pour l'observation et l'analyse détaillée des spécimens ou des sujets photographiques.
