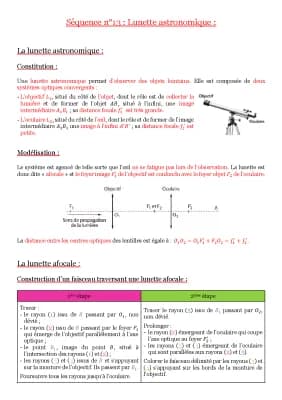

Lunette astronomique et marche des rayons

Ce chapitre se concentre sur la lunette astronomique et la marche des rayons lumineux à travers ses lentilles. La lunette astronomique est composée de deux lentilles convergentes : l'objectif (L₁) et l'oculaire (L₂).

Définition: La lunette astronomique est un instrument optique permettant d'observer des objets célestes très éloignés en les grossissant.

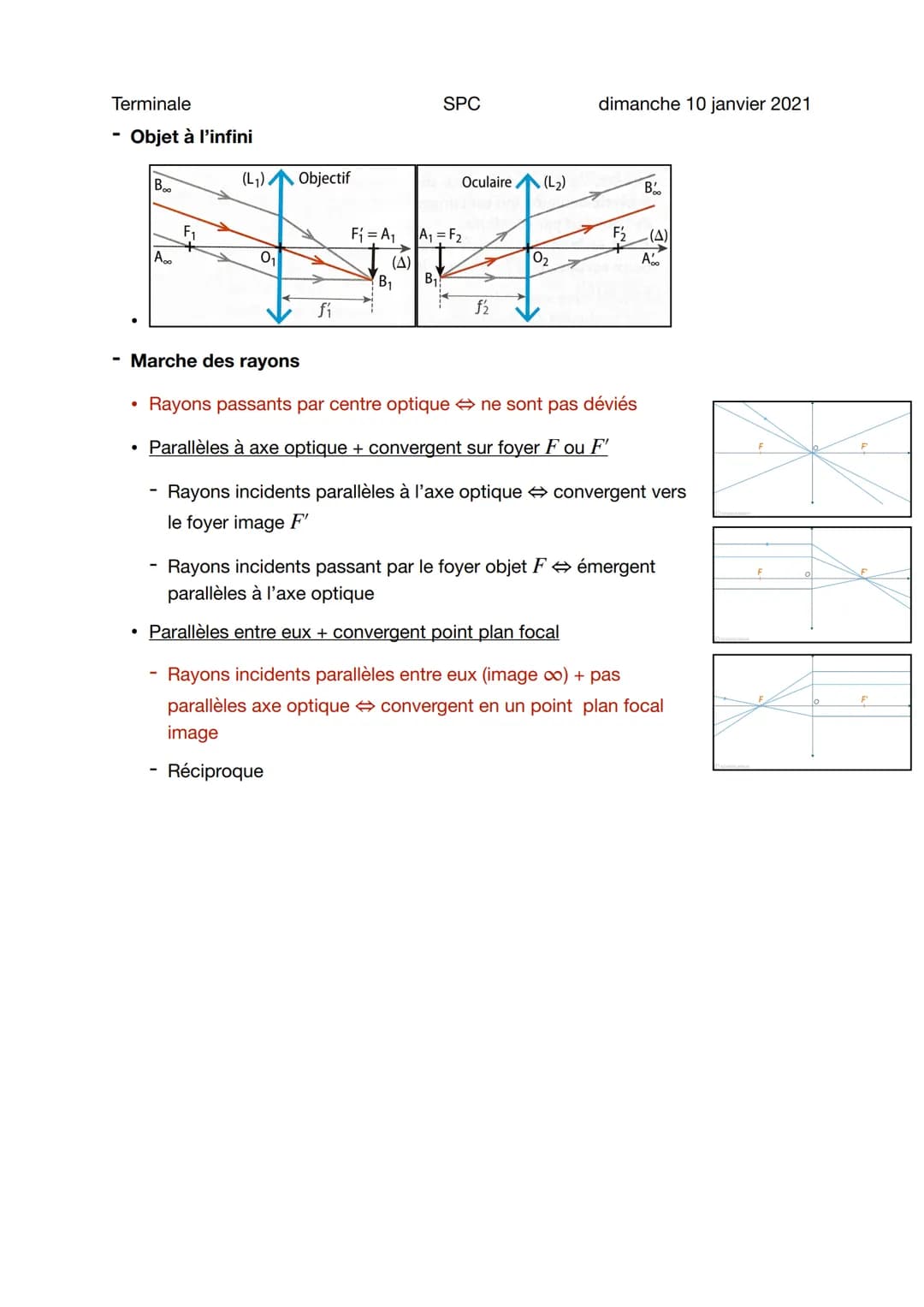

Le schéma présenté montre la configuration typique d'une lunette astronomique, avec un objet à l'infini et la formation de l'image à travers les deux lentilles.

Highlight: Le foyer image F₁' de l'objectif coïncide avec le foyer objet F₂ de l'oculaire pour obtenir une image nette.

La marche des rayons lumineux est expliquée en détail, avec plusieurs règles importantes :

1. Les rayons passant par le centre optique ne sont pas déviés.
2. Les rayons parallèles à l'axe optique convergent sur le foyer image F'.
3. Les rayons passant par le foyer objet F émergent parallèles à l'axe optique.
4. Les rayons parallèles entre eux convergent en un point du plan focal image.

Exemple: Un rayon lumineux incident parallèle à l'axe optique émerge en passant par le foyer image F' de la lentille.

Ces règles sont essentielles pour comprendre comment la lunette astronomique forme une image agrandie d'objets très éloignés, permettant ainsi l'observation détaillée des corps célestes.

Vocabulaire: Le plan focal image est le plan perpendiculaire à l'axe optique passant par le foyer image F'.

Ce chapitre fournit les bases nécessaires pour effectuer des exercices corrigés sur la lunette astronomique et pour réaliser des TP de lunette astronomique en Terminale.

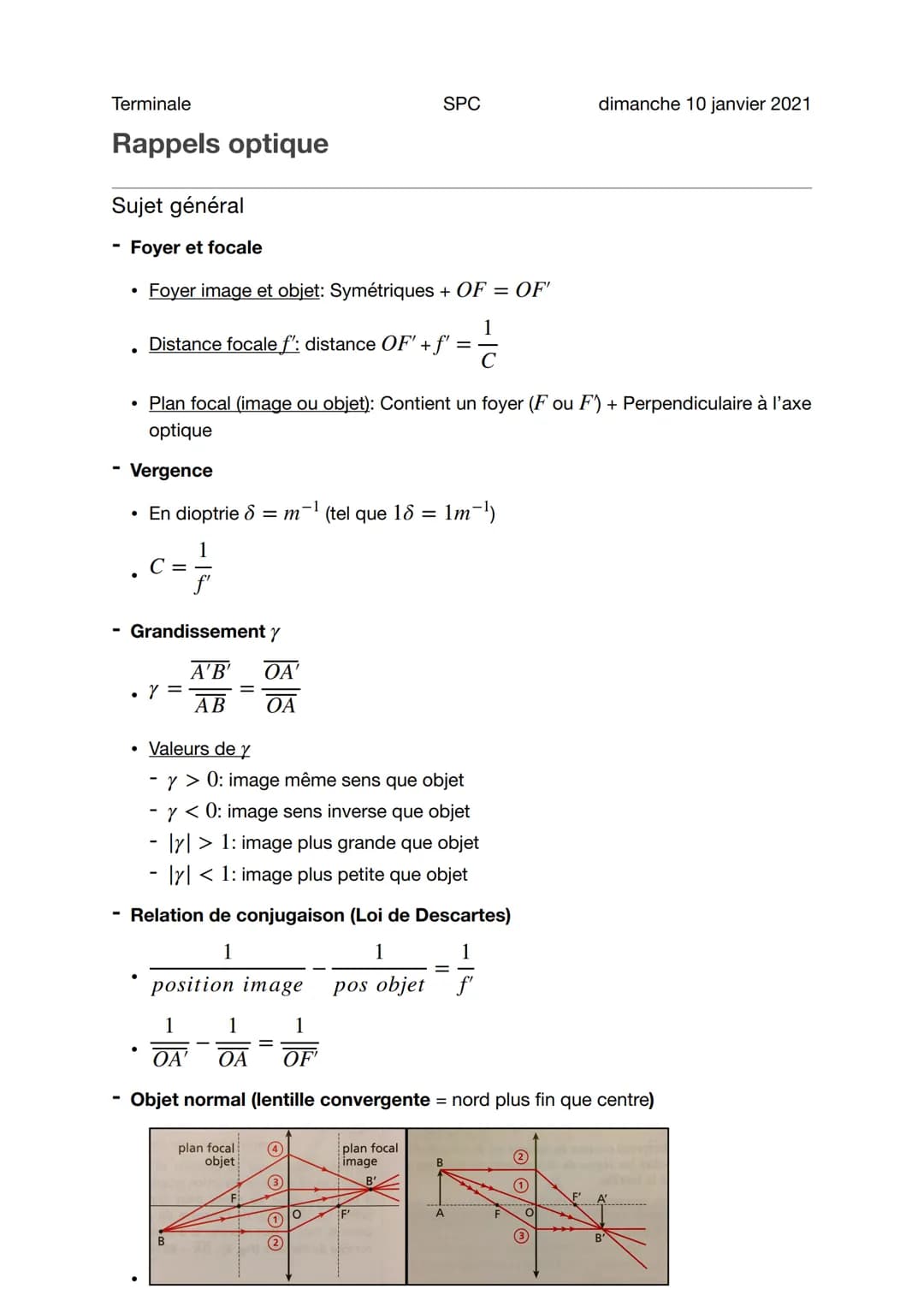

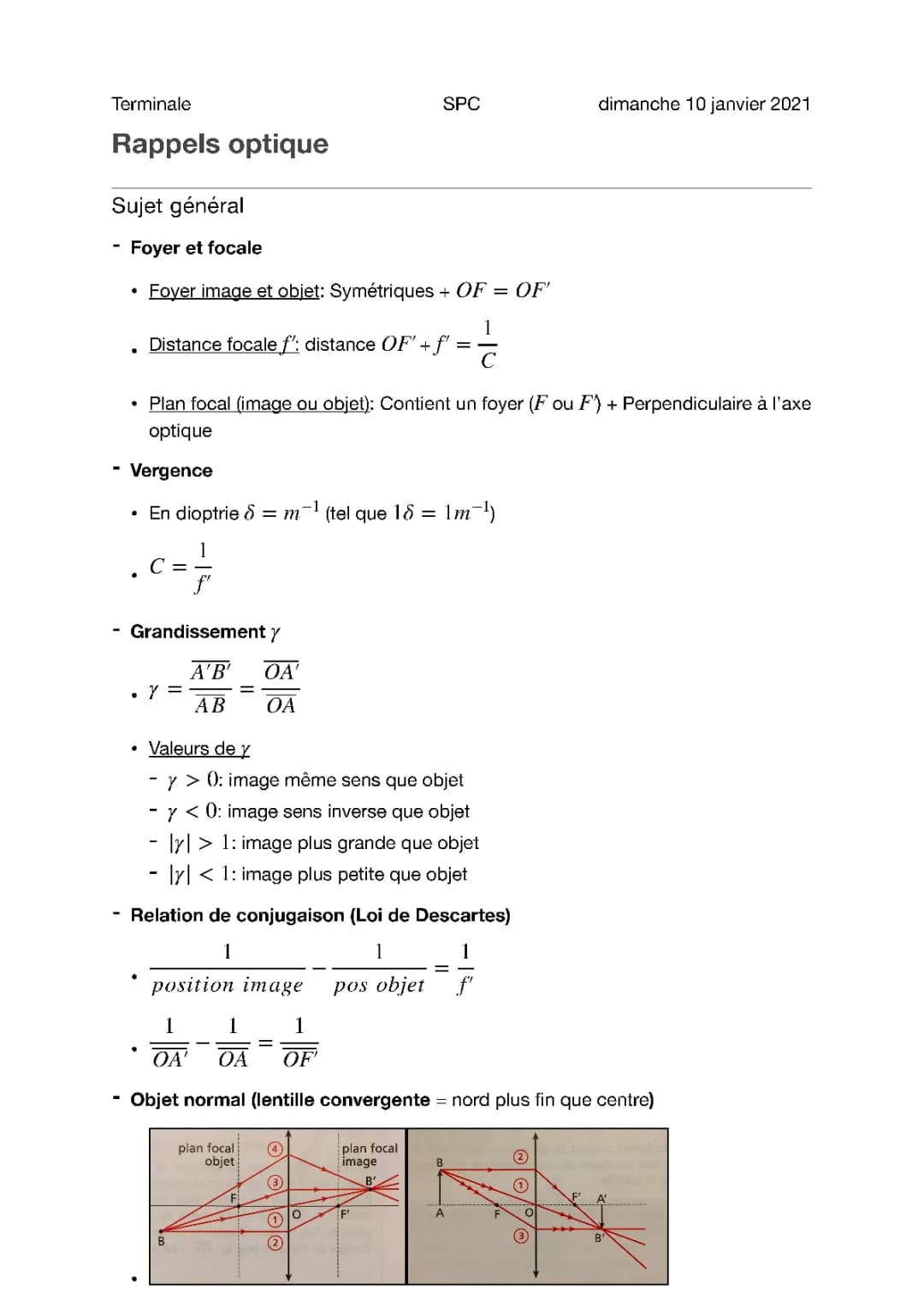

Rappels d'optique : Foyer et focale

Ce chapitre présente les concepts fondamentaux de l'optique géométrique, essentiels pour comprendre le fonctionnement de la lunette astronomique. Il commence par définir les notions de foyer et de distance focale d'une lentille convergente.

Définition: Le foyer image F' et le foyer objet F sont des points symétriques par rapport au centre optique O de la lentille, tels que OF = OF'.

La distance focale f' est définie comme la distance entre le centre optique O et le foyer image F'. Cette notion est cruciale pour caractériser une lentille.

Vocabulaire: Le plan focal est un plan perpendiculaire à l'axe optique et contenant un foyer (F ou F').

Le cours introduit ensuite le concept de vergence, exprimé en dioptries, qui est l'inverse de la distance focale en mètres.

Formule vergence distance focale: V = 1/f' (en dioptries, avec f' en mètres)

Le grandissement γ est également abordé, avec ses différentes valeurs et interprétations.

Highlight: Un grandissement γ > 1 indique que l'image est plus grande que l'objet, tandis que γ < 1 signifie que l'image est plus petite.

Enfin, la relation de conjugaison, aussi appelée loi de Descartes, est présentée comme un outil essentiel pour les calculs optiques.

Formule: 1/OA' - 1/OA = 1/OF' (relation de conjugaison)

Le chapitre se termine par un schéma illustrant la formation d'une image à travers une lentille convergente pour un objet normal.
