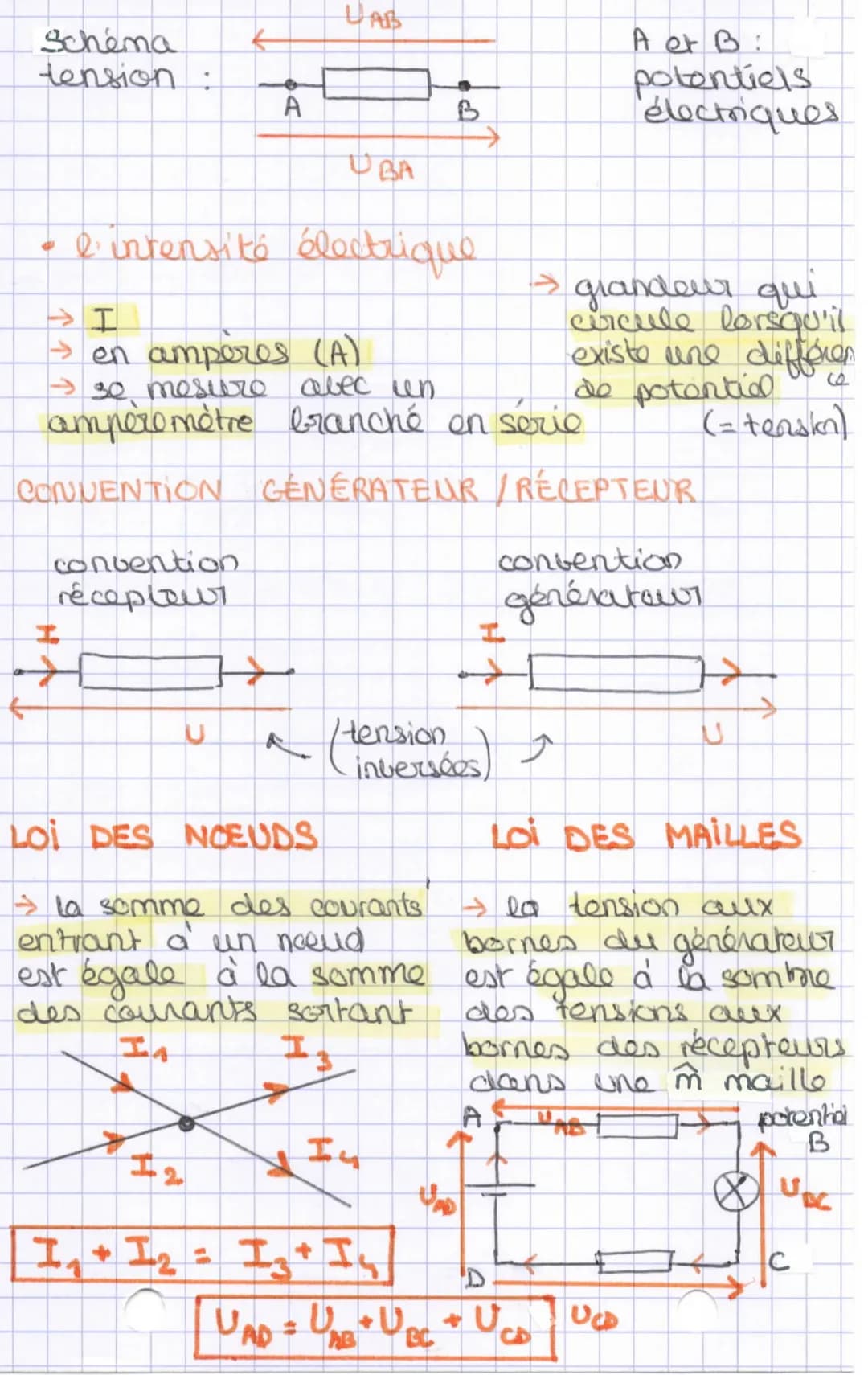

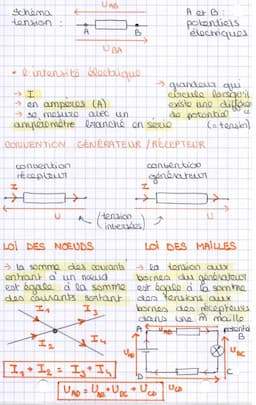

Lois fondamentales des circuits électriques

Dans le cadre des exercices corrigés électricité seconde PDF, deux lois fondamentales sont essentielles à comprendre :

La loi des nœuds, également connue sous le nom de loi des nœuds formule, stipule que la somme des courants entrant dans un nœud est égale à la somme des courants sortant de ce même nœud. Mathématiquement, cela s'exprime par l'équation : I₁ + I₂ = I₃ + I₄, où I représente les intensités des courants.

La loi des mailles, ou loi des mailles Seconde, énonce que dans une maille fermée, la tension aux bornes du générateur est égale à la somme des tensions aux bornes des récepteurs. Cette loi s'applique aussi bien aux circuits en dérivation qu'aux circuits en série.

Il est important de noter la convention de signe pour les tensions. Dans la convention générateur, la tension est positive dans le sens du courant, tandis que dans la convention récepteur, elle est négative.

Exemple: Dans un circuit simple avec une pile et deux lampes en série, la tension de la pile sera égale à la somme des tensions aux bornes des deux lampes.

Highlight: La maîtrise de ces lois est cruciale pour résoudre les exercices corrigés loi des mailles loi des nœuds pdf.

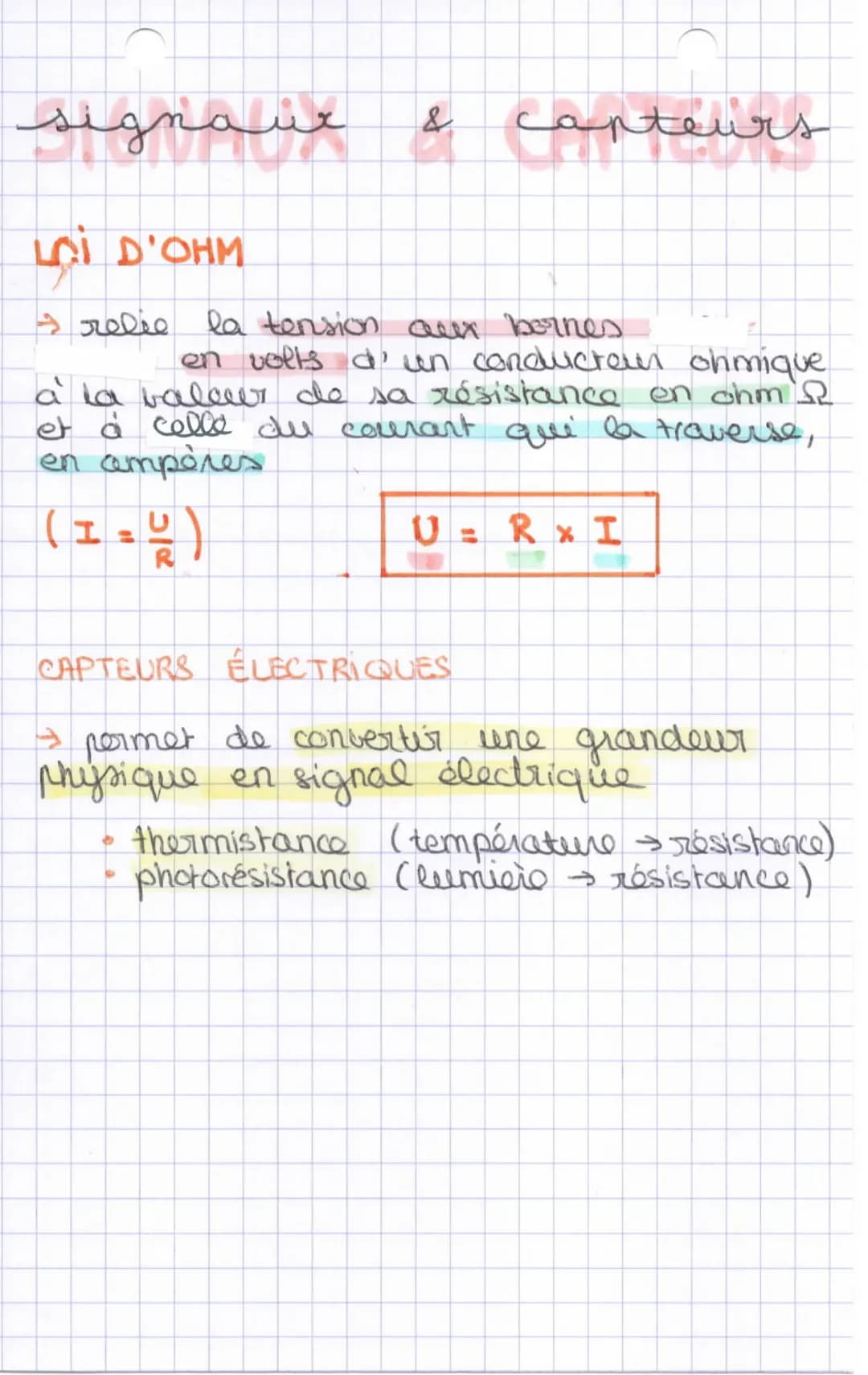

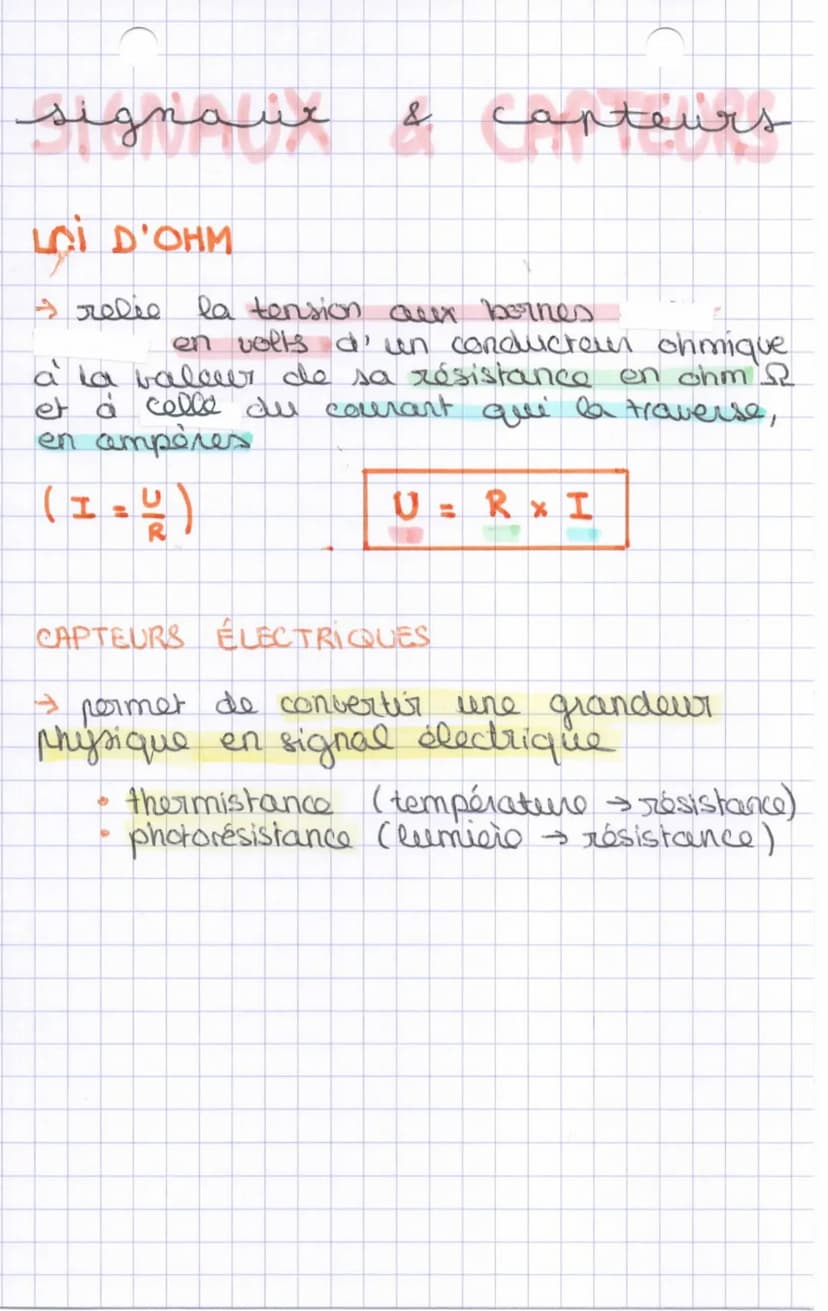

Loi d'Ohm et capteurs électriques

La loi d'Ohm est un concept fondamental dans l'étude des signaux et capteurs seconde cours pdf. Elle établit une relation entre la tension (U), l'intensité (I) et la résistance (R) d'un conducteur ohmique. La formule s'écrit : U = R × I.

Un conducteur ohmique est un composant électrique dont la résistance reste constante quelle que soit la tension appliquée. Le schéma d'un conducteur ohmique est généralement représenté par un rectangle dans les circuits électriques.

Définition: Un conducteur ohmique est un composant électrique dont la résistance reste constante indépendamment de la tension appliquée.

Les capteurs électriques jouent un rôle crucial dans la conversion de grandeurs physiques en signaux électriques. Par exemple :

• La thermistance convertit la température en variation de résistance.
• La photorésistance transforme l'intensité lumineuse en variation de résistance.

Ces capteurs sont essentiels dans de nombreux TP seconde signaux et capteurs, permettant aux étudiants de comprendre comment les phénomènes physiques peuvent être mesurés et analysés électriquement.

Exemple: Dans un circuit de contrôle de luminosité, une photorésistance peut être utilisée pour ajuster automatiquement l'intensité d'une lampe en fonction de la lumière ambiante.

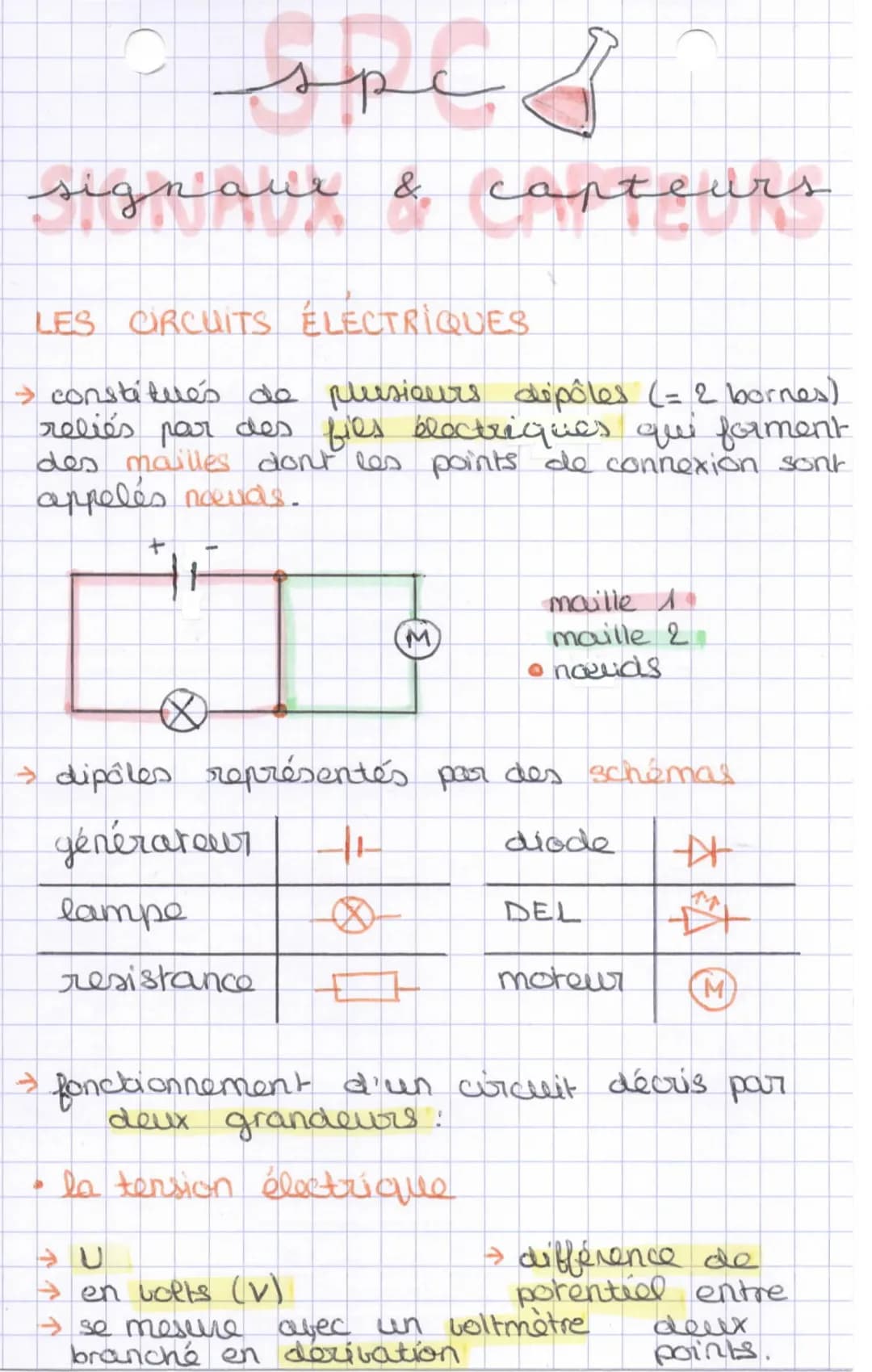

Les circuits électriques

Les circuits électriques sont au cœur de l'exercice corrigé Signaux et capteurs seconde. Ils sont constitués de plusieurs dipôles, qui sont des composants à deux bornes, reliés entre eux par des fils électriques. Ces connexions forment des mailles, et les points où se rencontrent plusieurs fils sont appelés nœuds.

Les différents dipôles sont représentés par des symboles schématiques spécifiques. Par exemple, un générateur est symbolisé par un cercle avec un plus et un moins, une lampe par un cercle avec une croix, et une résistance par un rectangle.

Le fonctionnement d'un circuit électrique est décrit par deux grandeurs principales :

1. La tension électrique, mesurée en volts (V), qui représente la différence de potentiel entre deux points. Elle se mesure à l'aide d'un voltmètre branché en dérivation.

2. L'intensité électrique, mesurée en ampères (A), qui quantifie le courant circulant dans le circuit. Elle se mesure avec un ampèremètre branché en série.

Vocabulaire: Un dipôle est un composant électrique à deux bornes, comme une pile, une lampe ou une résistance.

Définition: Une maille est un chemin fermé dans un circuit électrique, formé par les fils et les composants.
