Lois d'additivité et d'unicité dans les circuits électriques

Cette page approfondit les lois d'additivité et d'unicité pour la tension et l'intensité dans les circuits électriques. Elle présente des exemples concrets pour illustrer ces lois fondamentales.

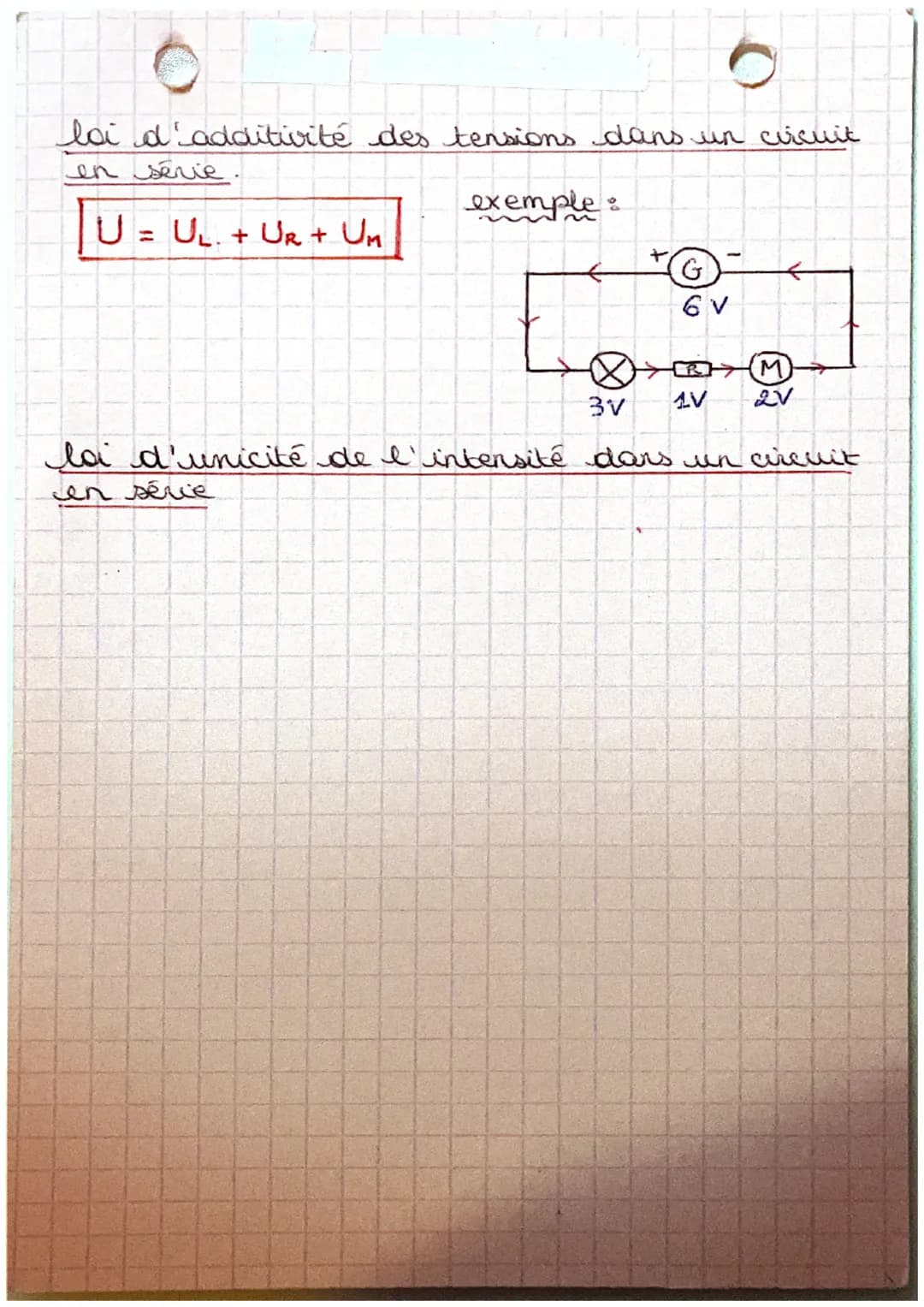

La loi d'additivité des tensions dans un circuit en série est expliquée à l'aide d'un exemple pratique. Cette loi stipule que la tension totale dans un circuit en série est égale à la somme des tensions aux bornes de chaque composant du circuit.

Example: Dans un circuit en série comprenant une lampe (L), une résistance (R) et un moteur (M), la tension totale U est égale à la somme des tensions individuelles : U = UL + UR + UM.

Un schéma illustre cette loi, montrant un circuit avec une source de tension de 6V et trois composants en série ayant des tensions respectives de 3V, 1V et 2V, dont la somme est égale à la tension totale.

La loi d'unicité de l'intensité dans un circuit en série est également rappelée sur cette page. Cette loi fondamentale de l'électricité stipule que l'intensité du courant est identique en tout point d'un circuit en série.

Highlight: La compréhension de ces lois est cruciale pour l'analyse et la conception de circuits électriques, que ce soit dans un contexte éducatif ou professionnel.

Le document souligne l'importance de ces lois dans l'étude de la physique-chimie, en particulier pour les élèves de niveau 4ème qui commencent à explorer les concepts d'électricité.

Quote: "La loi d'unicité de l'intensité dans un circuit en série"

Cette citation met en évidence l'un des principes fondamentaux de l'électricité, essentiel à la compréhension du comportement des circuits électriques.

Grandeurs électriques et lois fondamentales

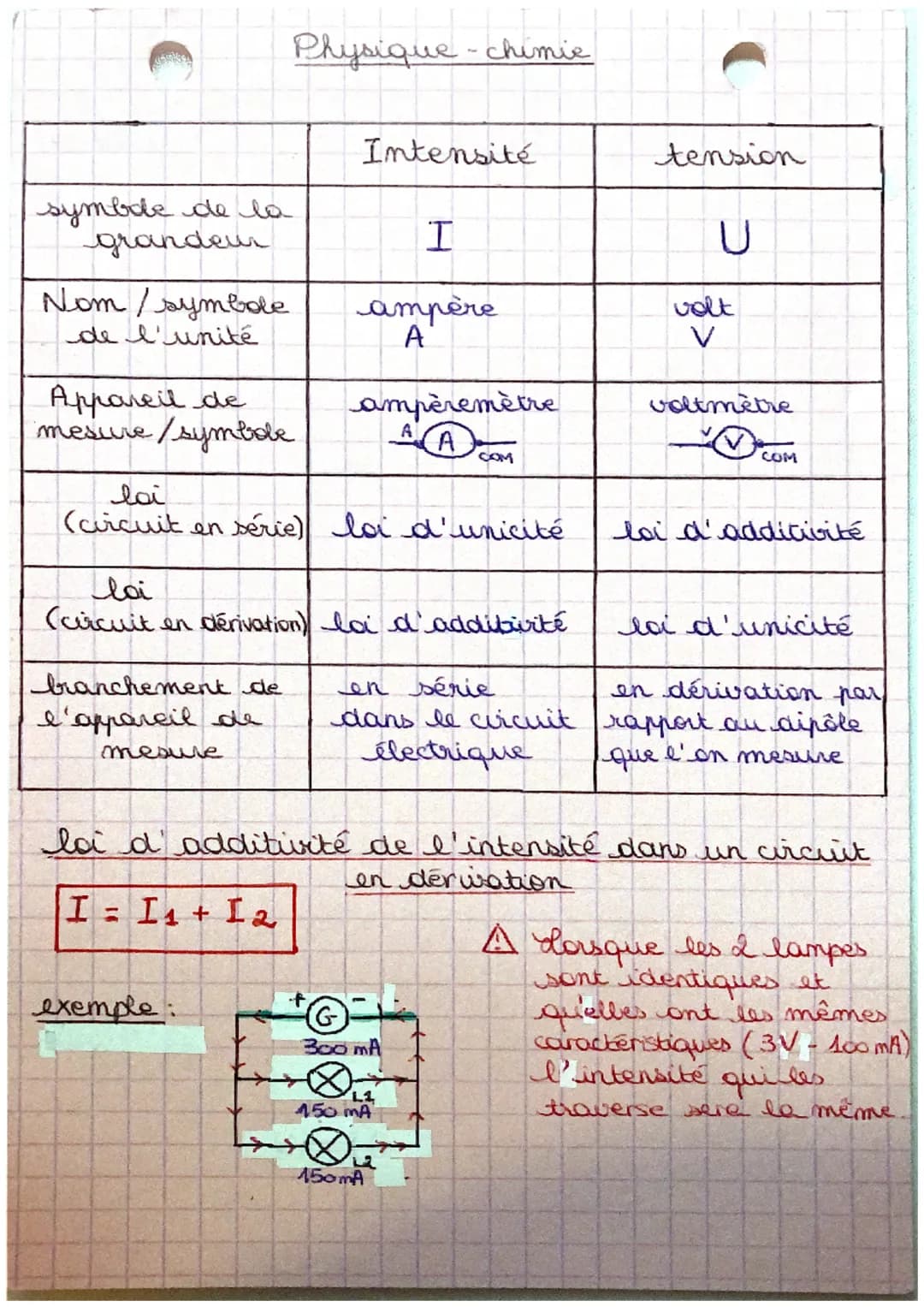

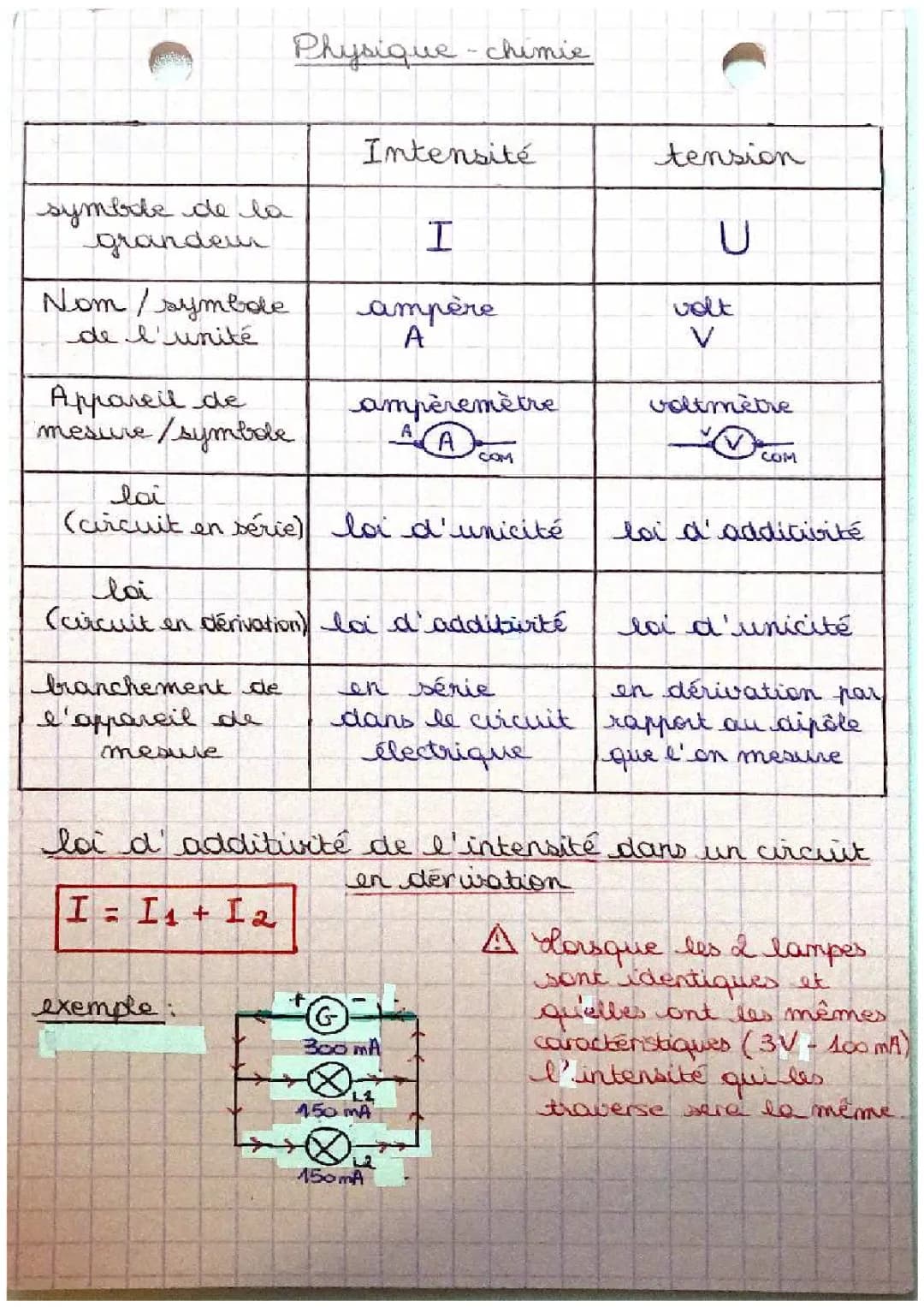

Cette page présente les grandeurs électriques fondamentales et les lois qui régissent leur comportement dans les circuits électriques. Elle aborde l'intensité et la tension, leurs unités de mesure, les appareils utilisés pour les mesurer, ainsi que les lois d'unicité et d'additivité qui s'appliquent dans différents types de circuits.

Vocabulary: L'intensité (I) se mesure en ampères (A) avec un ampèremètre, tandis que la tension (U) se mesure en volts (V) avec un voltmètre.

La loi d'unicité de l'intensité dans un circuit en série stipule que l'intensité du courant est la même en tout point d'un circuit en série. Cette loi est illustrée par un schéma montrant un circuit avec deux lampes en série, où l'intensité est identique (150 mA) dans les deux branches.

Example: Dans un circuit en série avec deux lampes L1 et L2, si l'intensité mesurée est de 150 mA pour L1, elle sera également de 150 mA pour L2.

La loi d'additivité des intensités s'applique aux circuits en dérivation. Elle est exprimée par l'équation I = I₁ + I₂, où I est l'intensité totale et I₁ et I₂ sont les intensités dans chaque branche du circuit en dérivation.

Highlight: Dans un circuit en dérivation avec deux lampes identiques $3V - 400 mA$, l'intensité qui les traverse sera la même pour chaque lampe.

Le document fournit également des informations sur le branchement correct des appareils de mesure dans les circuits. L'ampèremètre doit être branché en série dans le circuit, tandis que le voltmètre est connecté en dérivation par rapport au dipôle dont on mesure la tension.

Definition: La loi d'unicité des tensions stipule que la tension est la même aux bornes de tous les éléments branchés en dérivation dans un circuit électrique.
