Découvre les Lentilles Convergentes et Divergentes : Exercices, Schémas, et Vergence
user profile picture

Marie

@mariieee

·

1 947 Abonnés

Suivre

Les lentilles optiques sont des éléments essentiels en optique, utilisées pour modifier la trajectoire des rayons lumineux. Ce document explore les différents types de lentilles, leurs caractéristiques et leur utilisation dans la formation d'images.

  • Les deux principales familles de lentilles sont les lentilles convergentes et divergentes
  • Les lentilles convergentes concentrent les rayons lumineux, tandis que les divergentes les dispersent
  • La distance focale et la vergence sont des paramètres clés pour caractériser une lentille
  • La construction géométrique et les relations mathématiques permettent de déterminer la position et les caractéristiques des images formées par les lentilles

28/07/2022

702

Plusieurs schémas ● cornée pupille iris ● Vision et images cristallin Les différentes lentilles Modèle de l'œil réduit <-- rétine Il existe

Voir

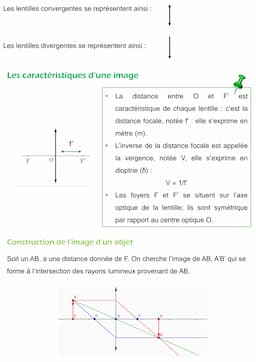

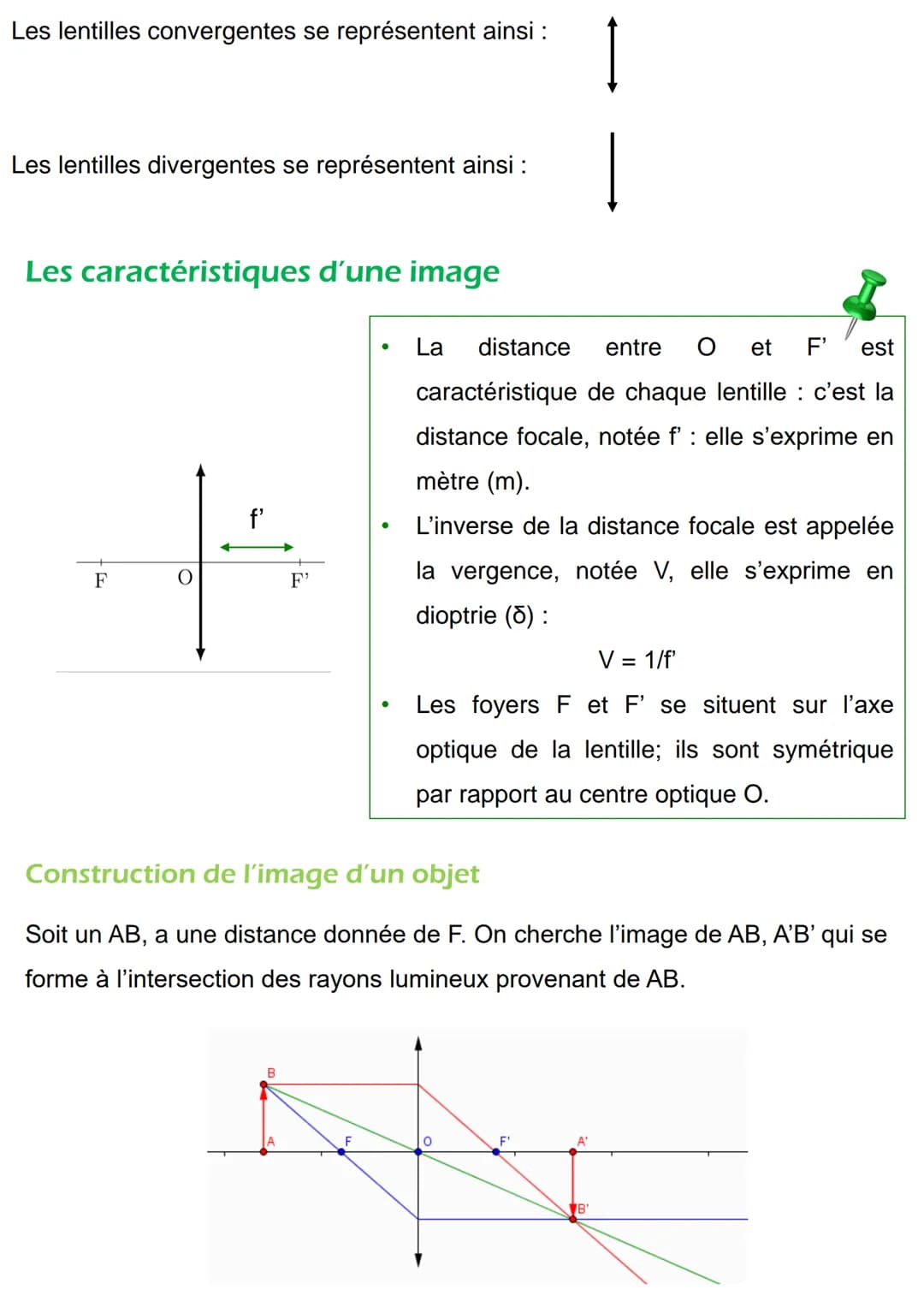

Caractéristiques des lentilles et construction de l'image

Cette page détaille les caractéristiques principales des lentilles, notamment la distance focale et la vergence. La construction de l'image d'un objet par une lentille convergente est expliquée étape par étape, en utilisant les points et rayons caractéristiques.

Définition : La distance focale, notée f', est la distance entre le centre optique O et le foyer image F'. Elle s'exprime en mètres et est caractéristique de chaque lentille.

Exemple : Pour construire l'image d'un objet AB, on trace trois rayons lumineux particuliers à partir du point B : un rayon parallèle à l'axe optique, un passant par le centre optique, et un passant par le foyer objet F.

Plusieurs schémas ● cornée pupille iris ● Vision et images cristallin Les différentes lentilles Modèle de l'œil réduit <-- rétine Il existe

Voir

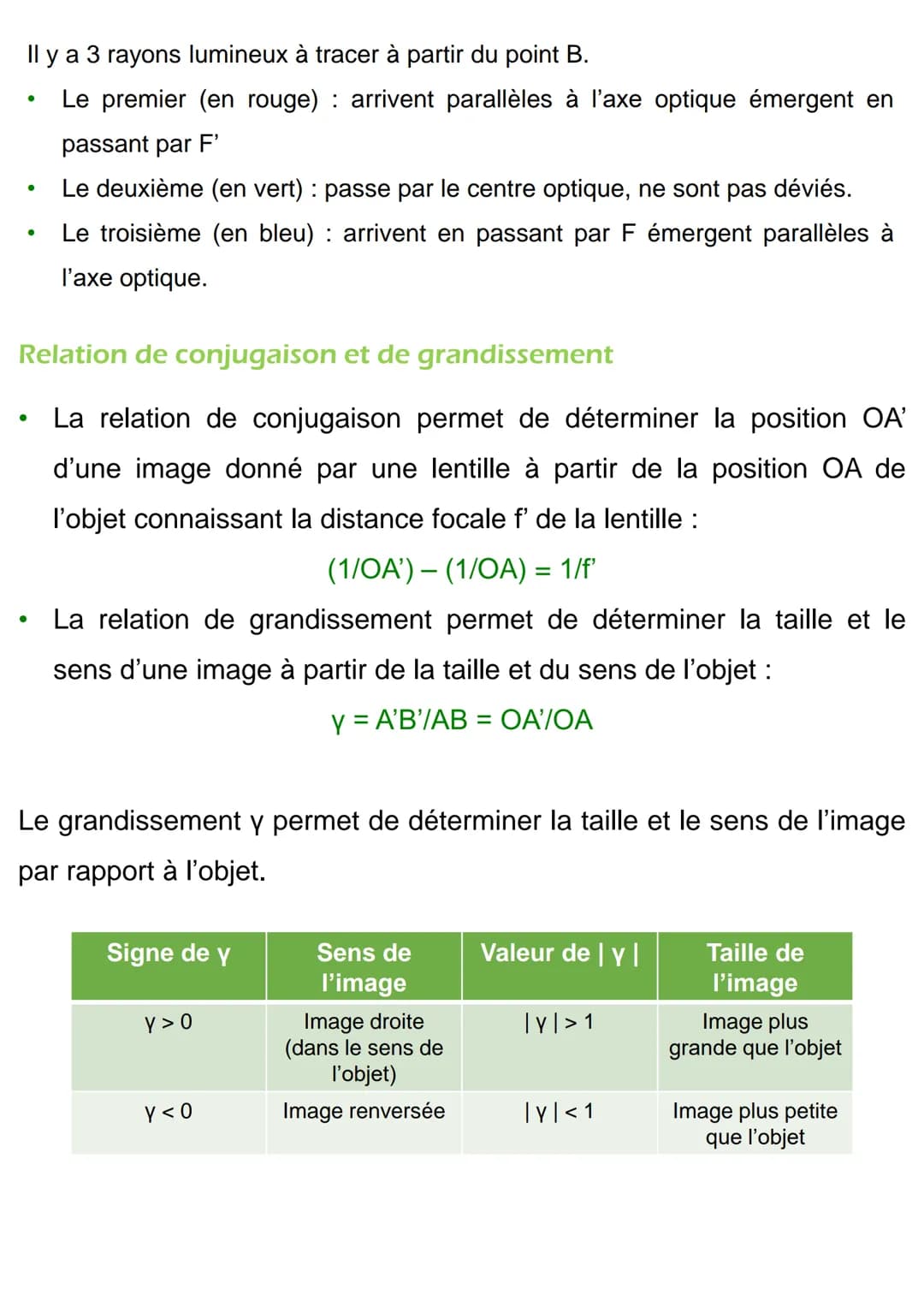

Relations de conjugaison et de grandissement

Cette page présente les formules mathématiques essentielles en optique géométrique : la relation de conjugaison et la relation de grandissement. Ces équations permettent de déterminer la position et la taille de l'image formée par une lentille.

Vocabulaire : Le grandissement γ est le rapport entre la taille de l'image et celle de l'objet. Son signe indique si l'image est droite ou renversée.

Highlight : La relation de conjugaison lentille mince (1/OA') - (1/OA) = 1/f' permet de calculer la position de l'image connaissant celle de l'objet et la distance focale de la lentille.

Plusieurs schémas ● cornée pupille iris ● Vision et images cristallin Les différentes lentilles Modèle de l'œil réduit <-- rétine Il existe

Voir

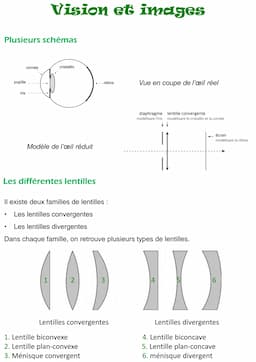

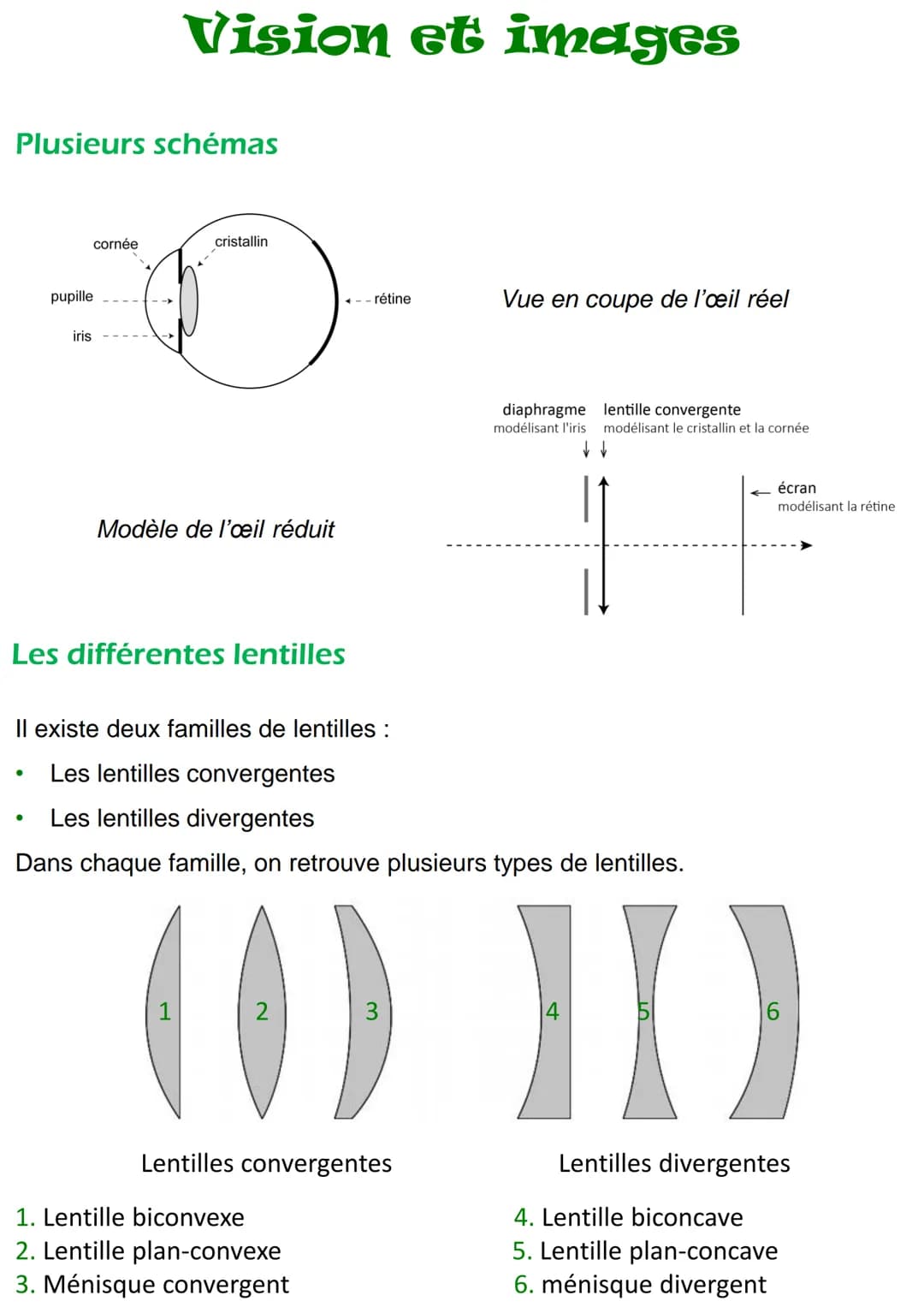

Les différentes lentilles et le modèle de l'œil réduit

Cette page présente les deux familles principales de lentilles : les lentilles convergentes et divergentes. Chaque famille comprend plusieurs types, comme la lentille biconvexe pour les convergentes et la lentille biconcave pour les divergentes. Le modèle de l'œil réduit est également introduit, montrant comment les différentes parties de l'œil sont modélisées par des éléments optiques simples.

Vocabulaire : Le diaphragme modélise l'iris, tandis que la lentille convergente représente le cristallin et la cornée dans le modèle de l'œil réduit.

Highlight : Les lentilles convergentes et divergentes sont représentées par des schémas spécifiques qui permettent de les identifier facilement dans les constructions optiques.
