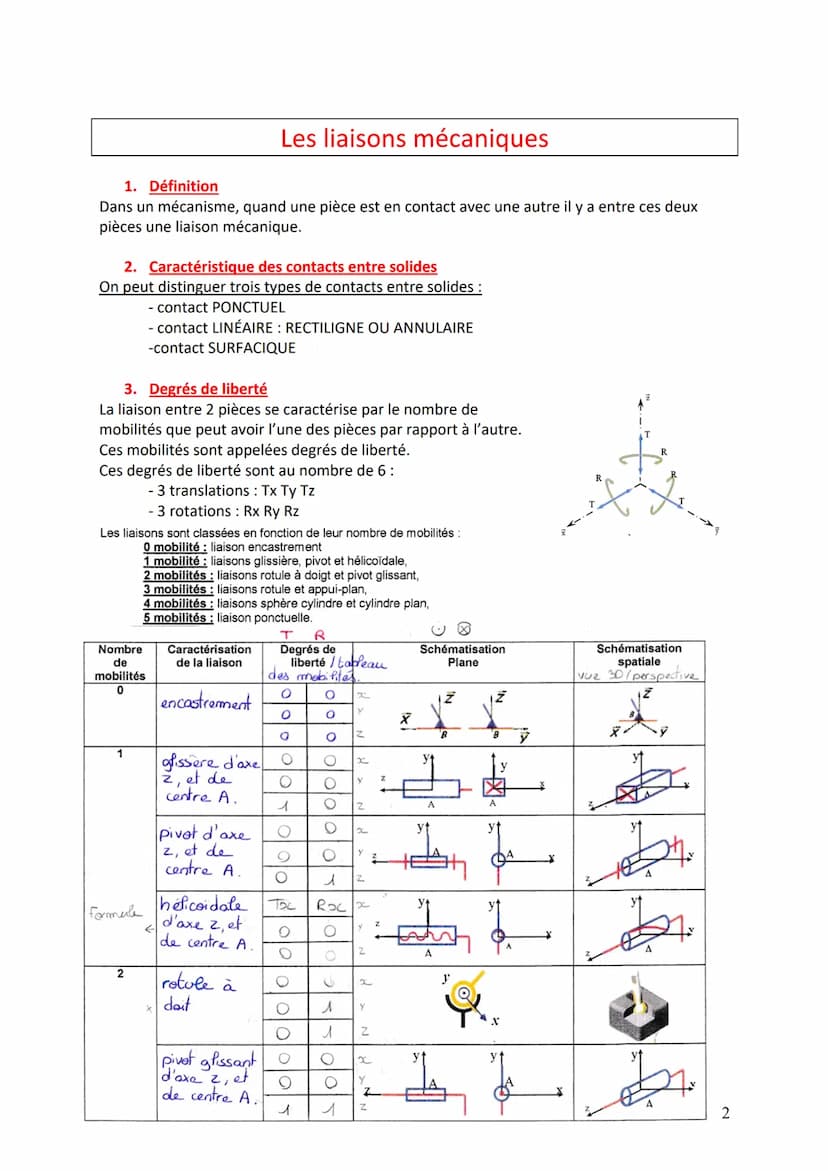

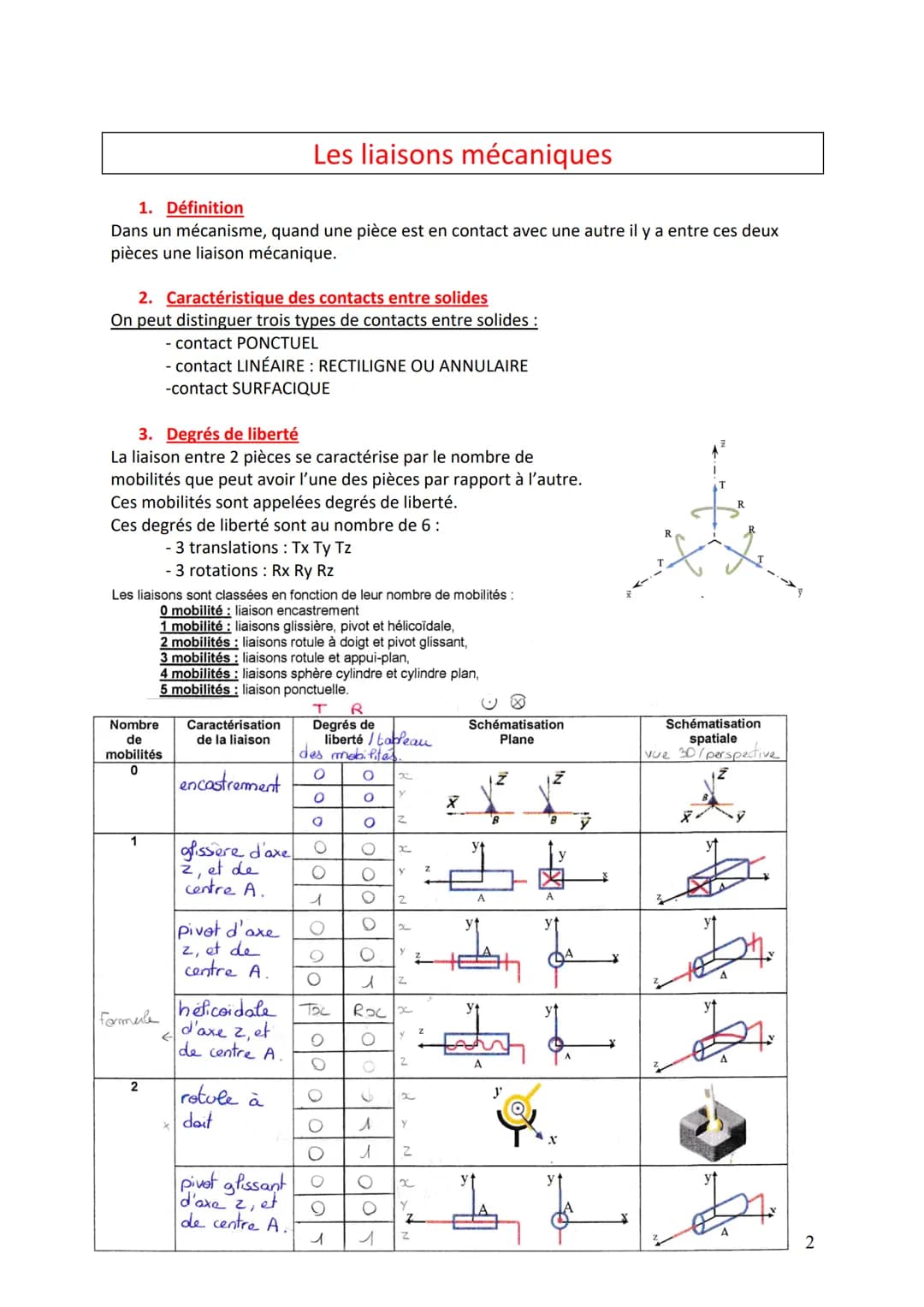

Les liaisons mécaniques et leurs degrés de liberté

Les liaisons mécaniques sont au cœur de la modélisation cinématique. Une liaison mécanique se forme lorsque deux pièces sont en contact dans un mécanisme. La caractéristique principale d'une liaison est le nombre de mobilités, ou degrés de liberté, qu'elle permet entre les pièces.

Définition: Les degrés de liberté représentent les mouvements possibles d'une pièce par rapport à une autre dans une liaison mécanique.

Il existe six degrés de liberté potentiels :

• Trois translations (Tx, Ty, Tz)
• Trois rotations (Rx, Ry, Rz)

Les liaisons sont classées en fonction du nombre de mobilités qu'elles autorisent :

1. Liaison encastrement (0 mobilité)
2. Liaisons glissière, pivot et hélicoïdale (1 mobilité)
3. Liaisons rotule à doigt et pivot glissant (2 mobilités)
4. Liaisons rotule et appui-plan (3 mobilités)
5. Liaisons sphère cylindre et cylindre plan (4 mobilités)
6. Liaison ponctuelle (5 mobilités)

Vocabulary: Encastrement - liaison qui ne permet aucun mouvement relatif entre les pièces.

Chaque type de liaison est caractérisé par une schématisation spécifique, tant en vue plane qu'en perspective 3D, facilitant ainsi leur représentation dans les schémas cinématiques.

Highlight: La compréhension des degrés de liberté dans chaque type de liaison est cruciale pour l'analyse et la conception de mécanismes complexes.

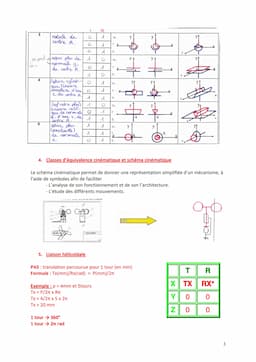

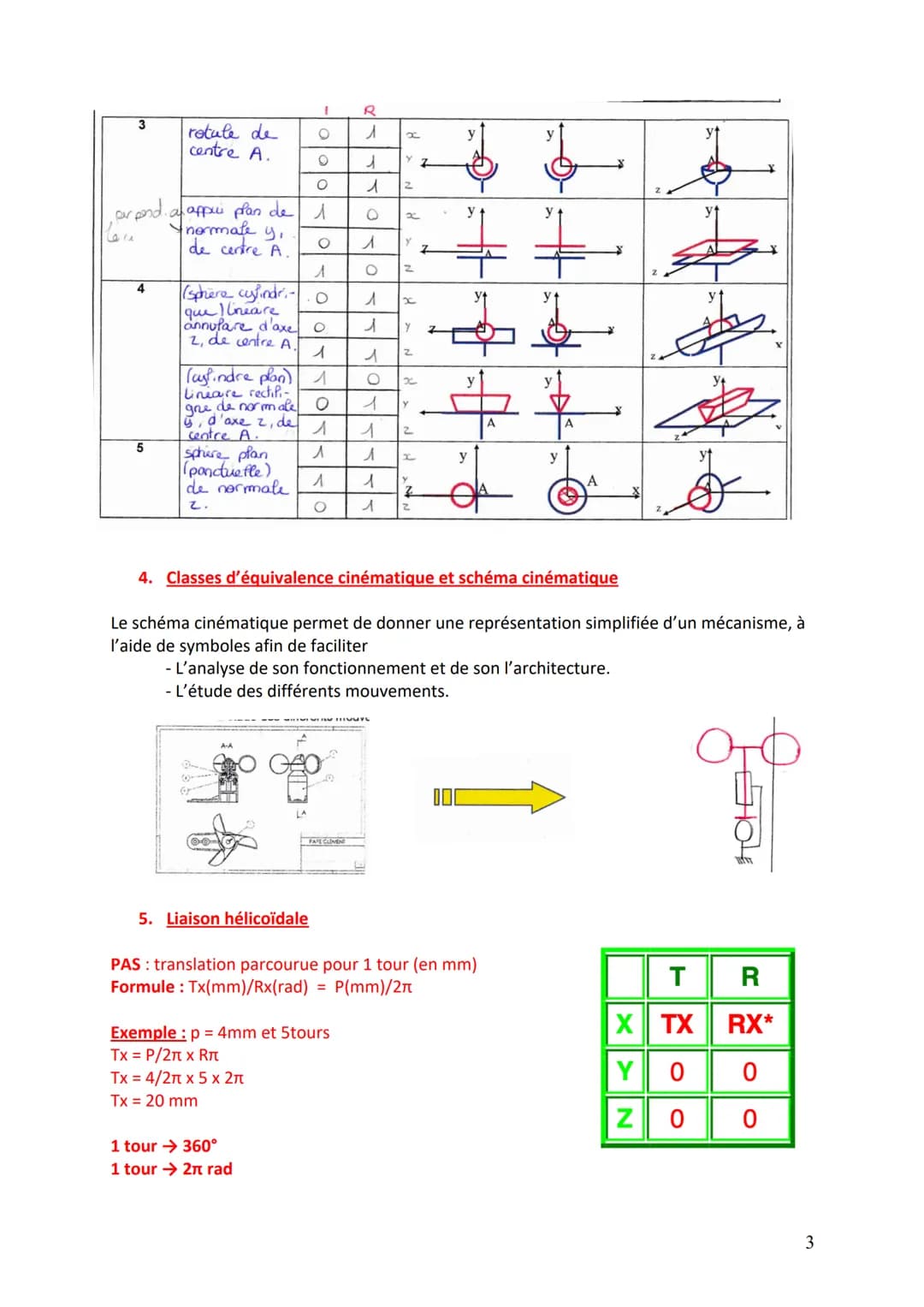

Schématisation et applications spécifiques

La schématisation cinématique des mécanismes s'étend au-delà des liaisons de base pour inclure des configurations plus complexes et des applications spécifiques.

Un exemple notable est la liaison hélicoïdale, qui combine une rotation et une translation. Cette liaison est caractérisée par son pas, qui représente la translation parcourue pour un tour complet.

Example: Dans une liaison hélicoïdale avec un pas de 4 mm, 5 tours complets produiront une translation de 20 mm.

Vocabulary: Pas - distance parcourue en translation pour un tour complet dans une liaison hélicoïdale.

La formule reliant la translation (Tx) à la rotation (Rx) dans une liaison hélicoïdale est : Tx(mm)/Rx(rad) = P(mm)/2π, où P est le pas.

Le concept de classes d'équivalence cinématique est introduit pour simplifier la représentation des mécanismes complexes. Le schéma cinématique qui en résulte utilise des symboles standardisés pour représenter les différentes liaisons et pièces.

Highlight: Le schéma cinématique est un outil puissant pour analyser le fonctionnement et l'architecture d'un mécanisme, ainsi que pour étudier ses différents mouvements.

Cette approche de modélisation permet aux ingénieurs et concepteurs de :

1. Visualiser rapidement les mouvements relatifs dans un mécanisme
2. Identifier les contraintes et les degrés de liberté du système
3. Optimiser la conception en fonction des exigences de mouvement
4. Communiquer efficacement les concepts de conception mécanique

En conclusion, la schématisation cinématique des mécanismes offre une méthodologie structurée pour analyser et concevoir des systèmes mécaniques complexes, en se basant sur une compréhension approfondie de la nature des surfaces de contact mécanique et des degrés de liberté dans les liaisons mécaniques.

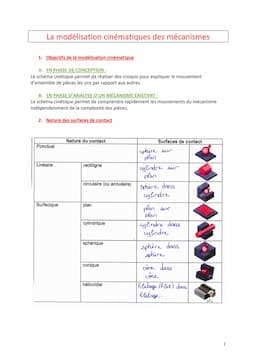

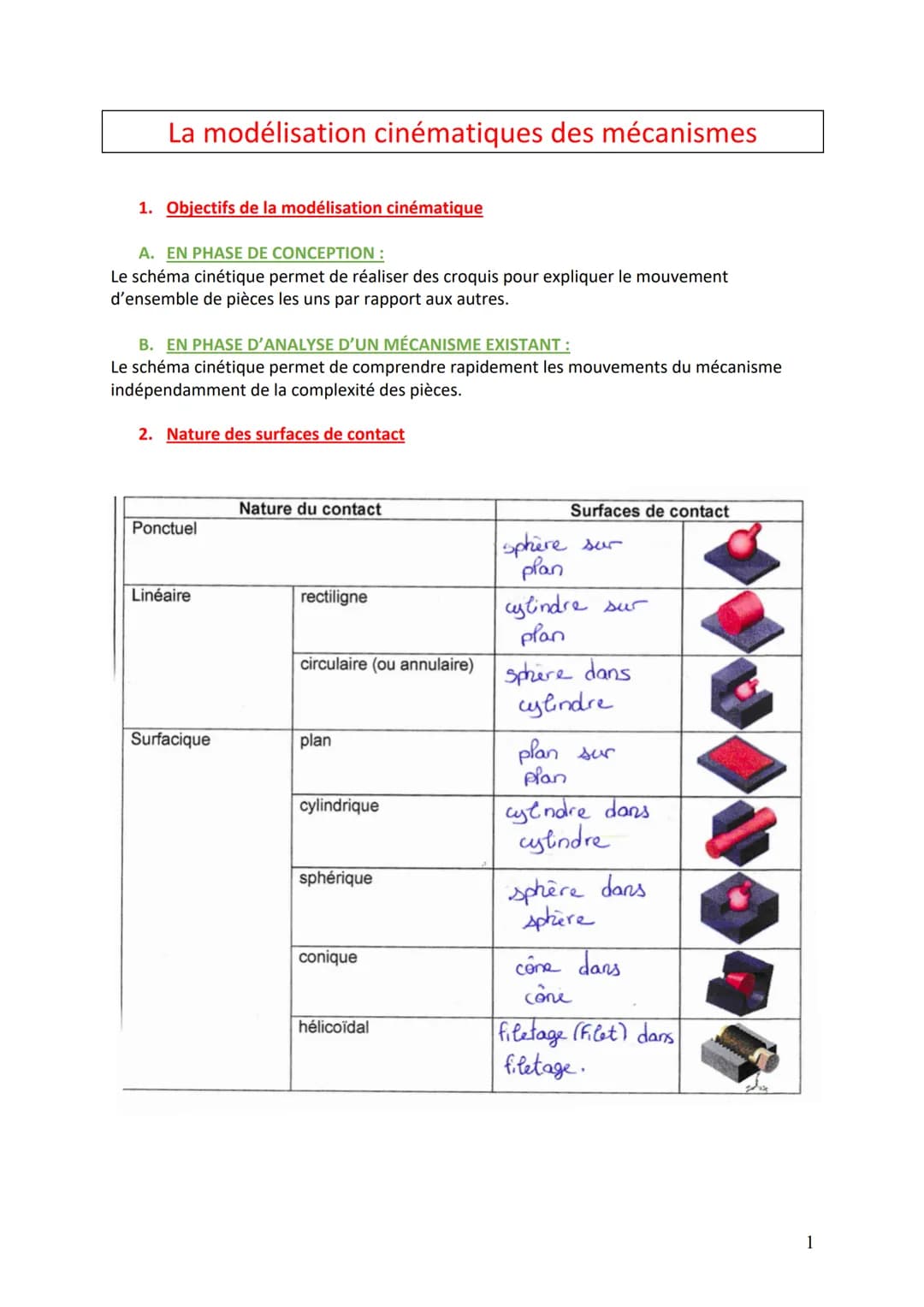

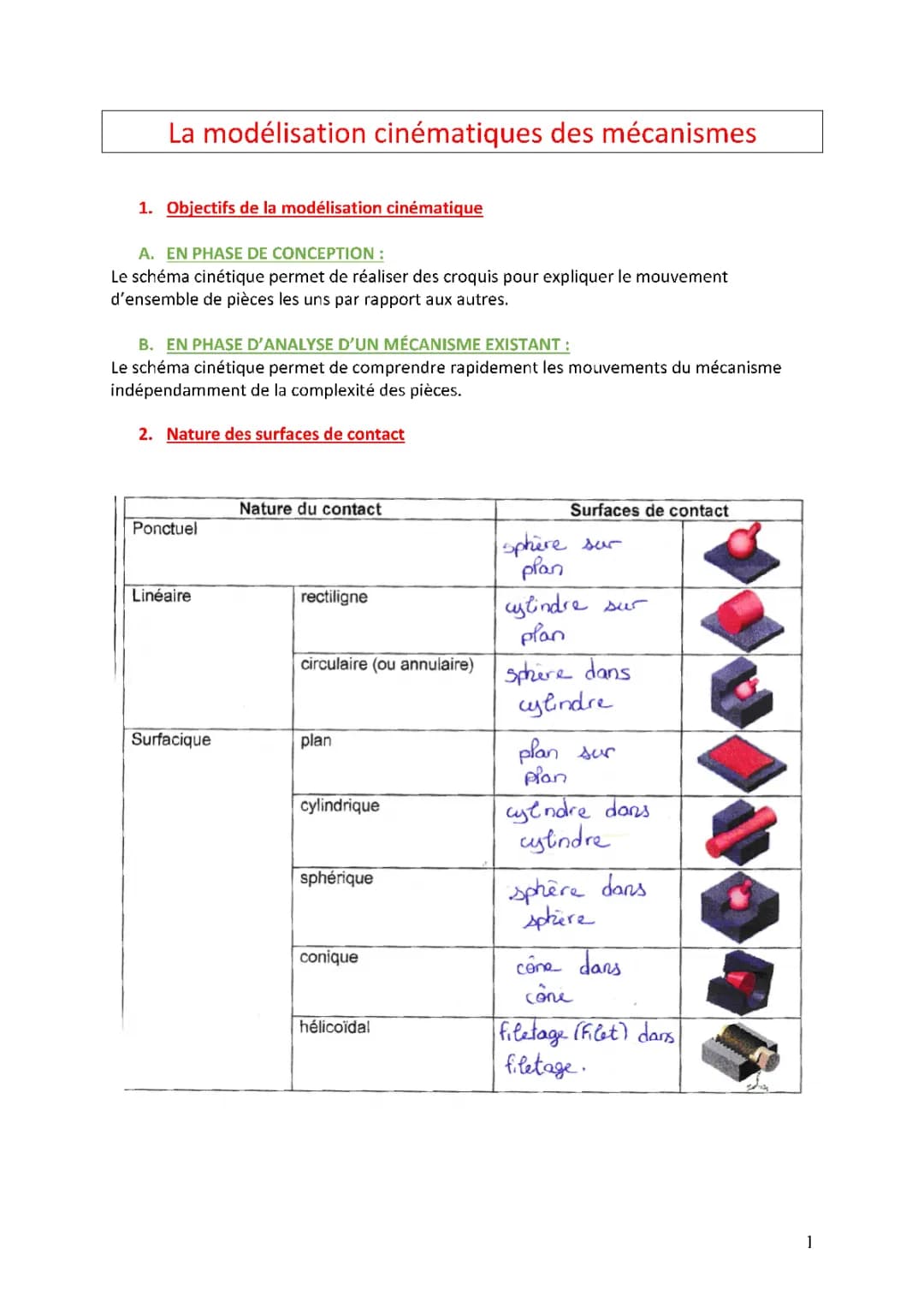

La modélisation cinématique des mécanismes

La modélisation cinématique des mécanismes est une approche fondamentale en ingénierie mécanique. Elle sert deux objectifs principaux : en phase de conception, elle permet de réaliser des croquis explicatifs du mouvement d'ensemble des pièces, tandis qu'en phase d'analyse d'un mécanisme existant, elle facilite la compréhension rapide des mouvements, indépendamment de la complexité des pièces.

Définition: La modélisation cinématique est une méthode de représentation simplifiée des mouvements dans un mécanisme.

La nature des surfaces de contact mécanique est un aspect crucial de cette modélisation. On distingue trois types principaux de contacts :

1. Ponctuel
2. Linéaire (rectiligne ou circulaire)
3. Surfacique

Exemple: Un contact ponctuel peut être illustré par une sphère sur un plan, tandis qu'un contact surfacique peut être représenté par un plan sur un plan.

Ces contacts peuvent prendre diverses formes géométriques, telles que planes, cylindriques, sphériques, coniques ou hélicoïdales, chacune influençant le comportement cinématique du mécanisme.

Highlight: La compréhension de la nature des surfaces de contact est essentielle pour prédire et analyser le mouvement relatif des pièces dans un mécanisme.
