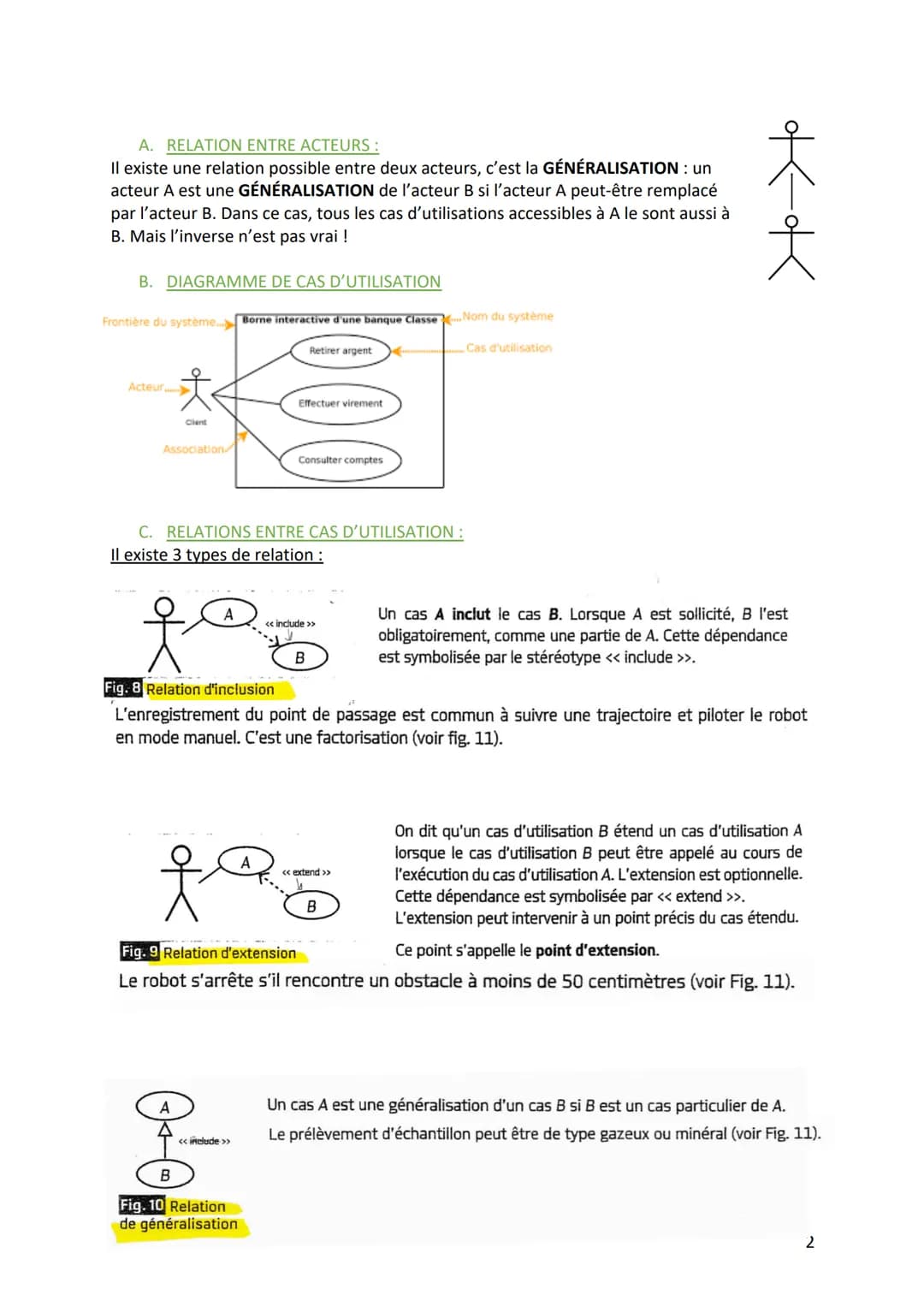

Le diagramme de cas d'utilisation

Le diagramme de cas d'utilisation est un élément clé de SysML pour représenter les besoins attendus d'un système. Il montre graphiquement :

• Les cas d'utilisation (ovales)
• Les acteurs (humains ou matériels)
• Les associations entre acteurs et cas d'utilisation

Exemple : Dans un diagramme de cas d'utilisation pour une borne bancaire interactive, on pourrait avoir des acteurs comme "Client" et des cas d'utilisation comme "Retirer argent" ou "Consulter comptes".

Ce diagramme permet de visualiser clairement les interactions entre le système et son environnement. Il existe différents types de relations entre les éléments :

1. Généralisation entre acteurs
2. Inclusion entre cas d'utilisation
3. Extension entre cas d'utilisation

Définition : La généralisation indique qu'un acteur peut être remplacé par un autre plus spécifique.

Ces relations enrichissent la modélisation en montrant les liens logiques entre les différentes fonctionnalités du système.

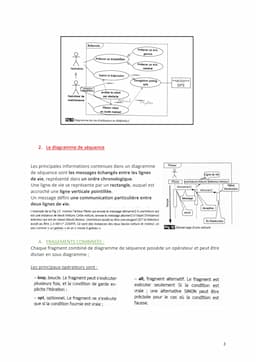

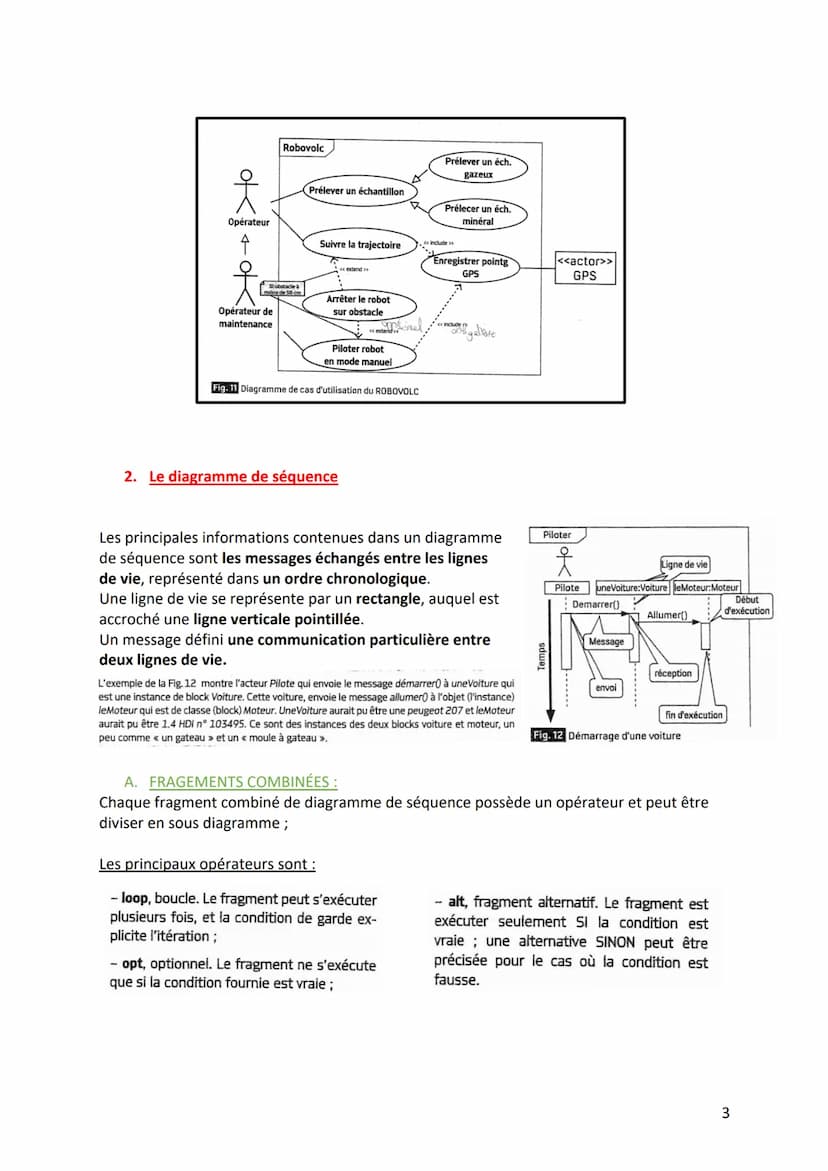

Le diagramme de séquence

Le diagramme de séquence est un outil puissant pour représenter les interactions entre les différents éléments d'un système dans le temps. Il met en évidence :

• Les lignes de vie des objets ou acteurs
• Les messages échangés entre ces lignes de vie
• L'ordre chronologique des interactions

Exemple : Un diagramme de séquence pourrait montrer les étapes du démarrage d'une voiture, avec les messages échangés entre le pilote, la voiture et le moteur.

Ce type de diagramme utilise des fragments combinés pour représenter des structures de contrôle complexes :

• Boucles (loop)
• Conditions (opt)
• Alternatives (alt)

Vocabulaire : Un fragment combiné est une partie du diagramme de séquence qui représente une structure de contrôle comme une boucle ou une condition.

Le diagramme de séquence permet ainsi de visualiser précisément le déroulement temporel des opérations au sein du système, ce qui est crucial pour comprendre et optimiser son fonctionnement.

Approfondissement des diagrammes SysML

Les diagrammes SysML offrent une grande flexibilité pour modéliser des systèmes complexes. Voici quelques points importants à retenir :

1. Les diagrammes de structure (comme le diagramme de définition de blocs) permettent de représenter l'architecture du système.

2. Les diagrammes de comportement (comme le diagramme d'activité) montrent comment le système fonctionne et interagit.

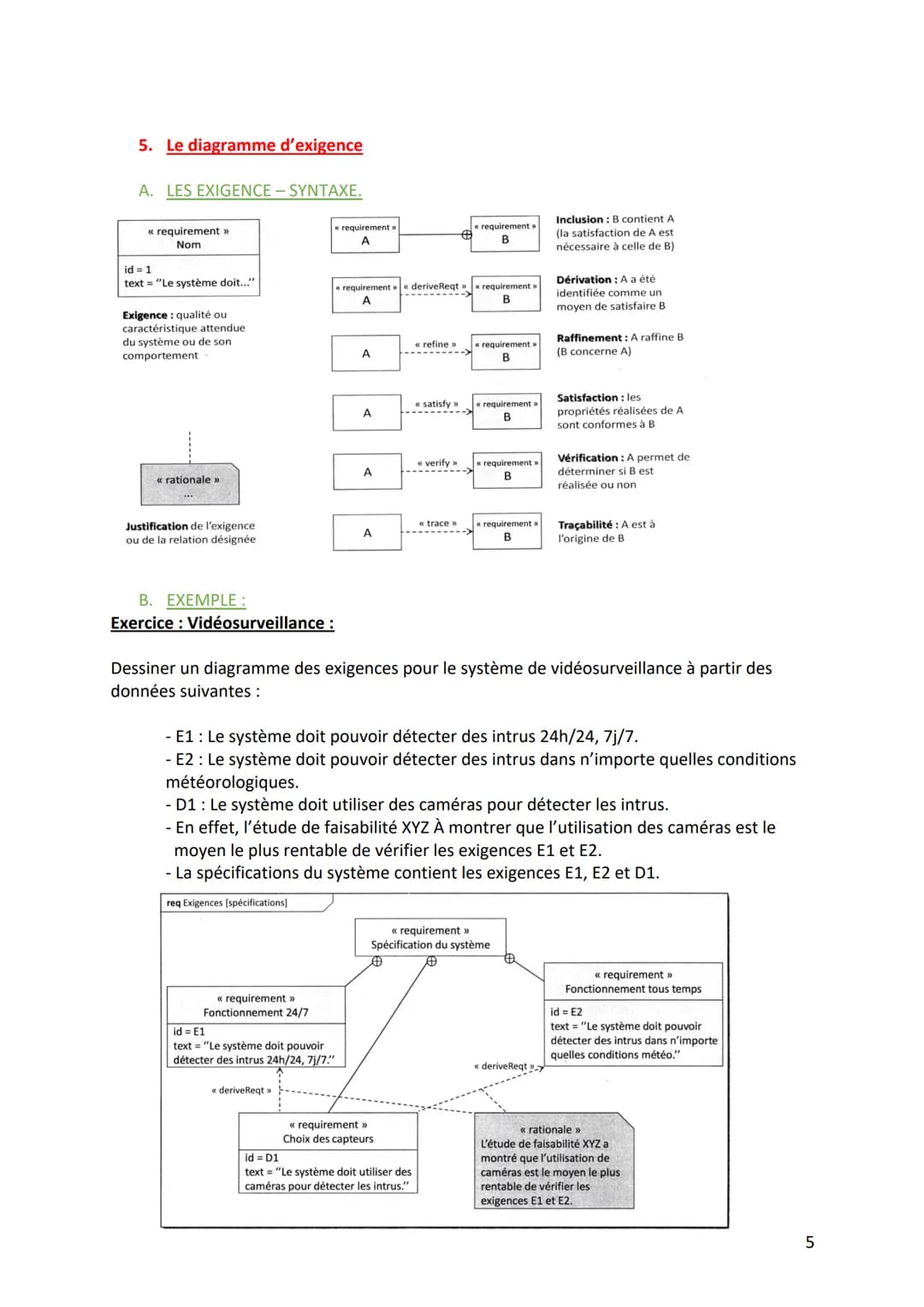

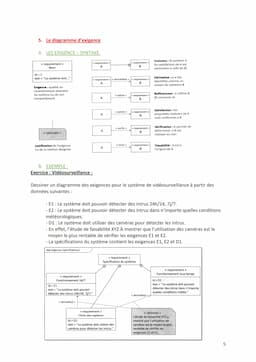

3. Le diagramme d'exigences permet de capturer et organiser les besoins du système de manière formelle.

Highlight : La combinaison de ces différents types de diagrammes permet une modélisation complète et cohérente du système.

Il existe des logiciels de diagramme SysML gratuits qui facilitent la création et la gestion de ces modèles. Ces outils sont essentiels pour tirer pleinement parti de la puissance de SysML dans la conception et l'analyse de systèmes.

Vocabulaire : Un bloc dans SysML représente un élément structurel du système, qui peut être un composant physique, un logiciel, ou même une personne.

La maîtrise de SysML et de ses diagrammes est un atout majeur pour les ingénieurs systèmes et les concepteurs de systèmes complexes. Elle permet une communication claire et une analyse approfondie à toutes les étapes du cycle de vie d'un projet.

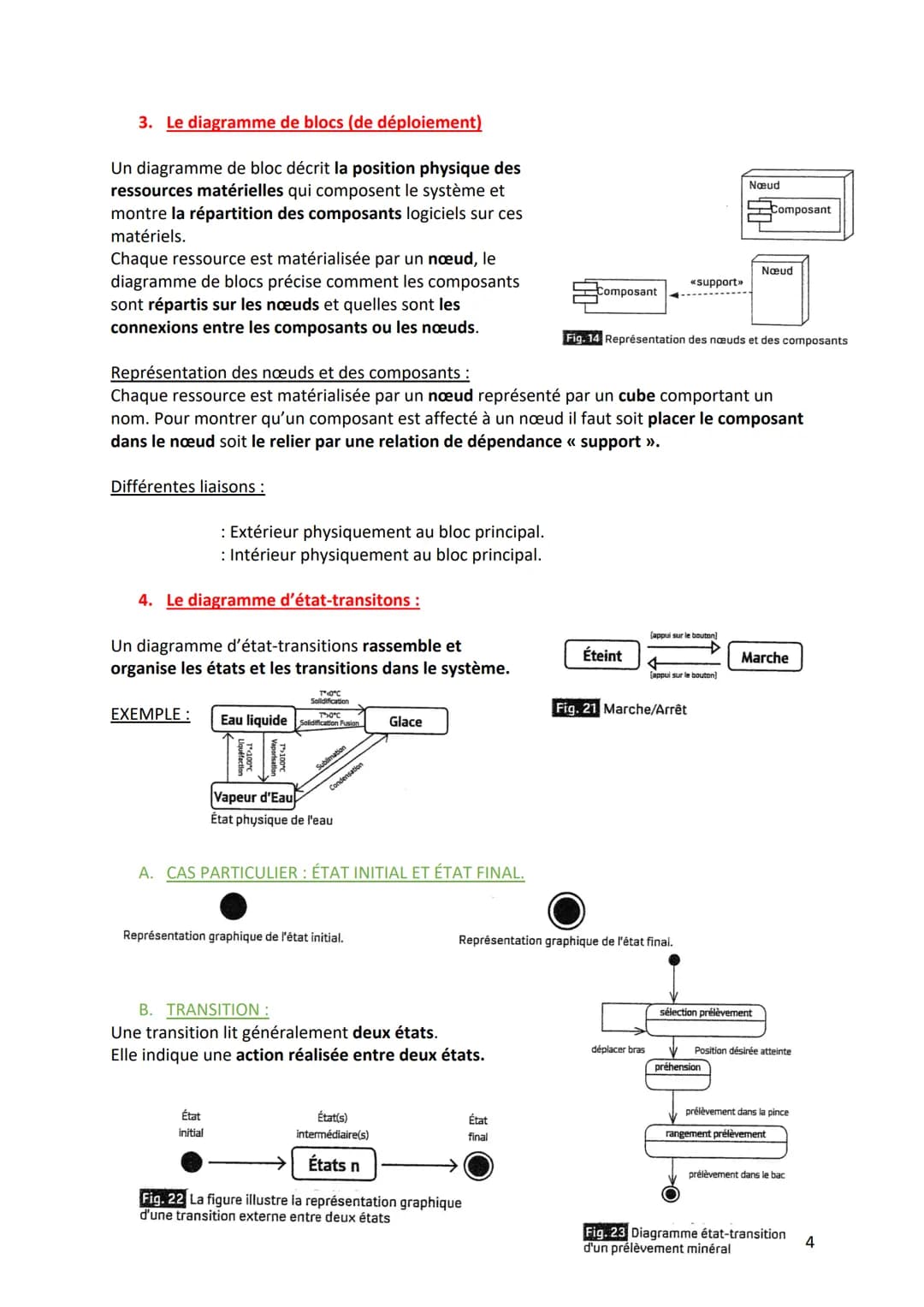

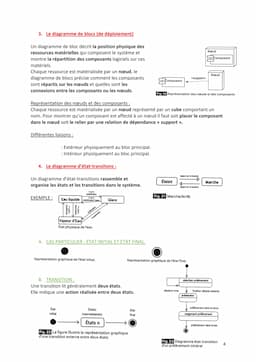

Page 4 : Diagrammes de Blocs et États-Transitions

Cette page traite des aspects structurels et comportementaux à travers les diagrammes de blocs et d'états-transitions.

Definition: Un diagramme de blocs décrit la disposition physique des ressources matérielles et la répartition des composants logiciels.

Example: L'exemple de la solidification de l'eau illustre un diagramme d'états-transitions simple.

Highlight: Les nœuds peuvent être représentés comme intérieurs ou extérieurs au bloc principal, avec des liaisons spécifiques.

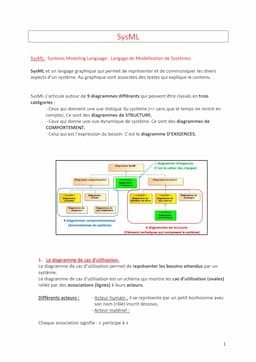

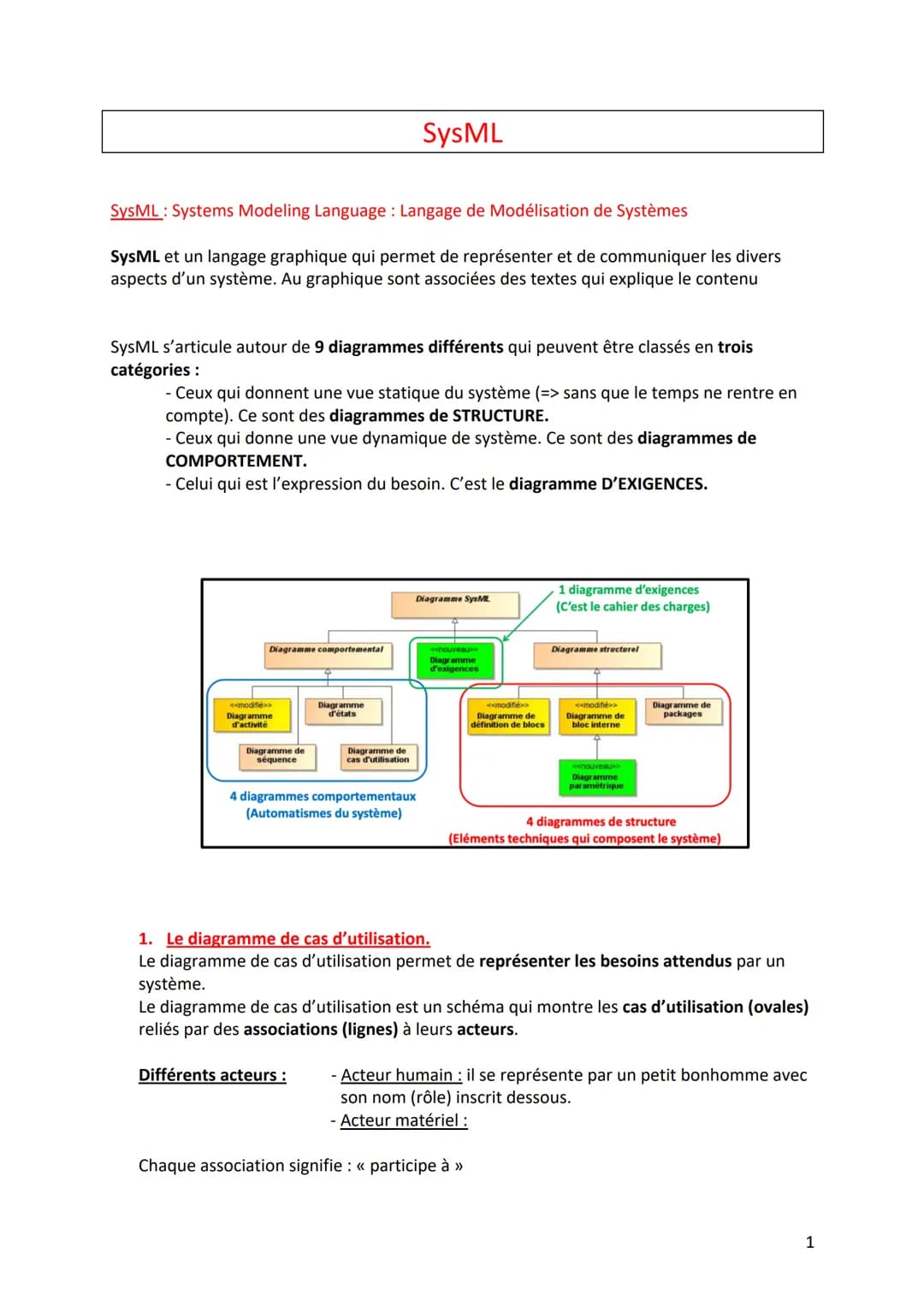

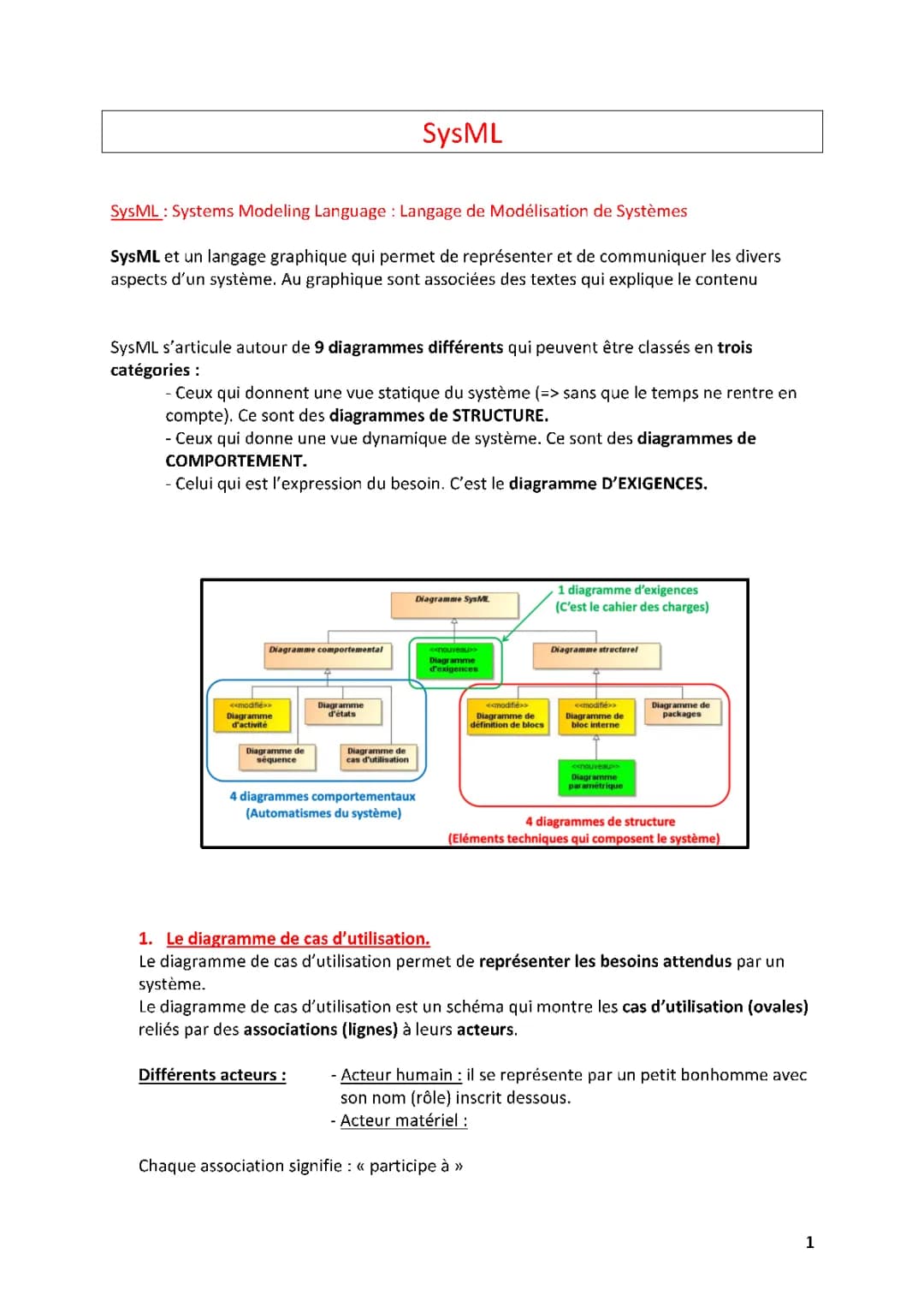

Introduction au langage SysML

Le langage SysML (Systems Modeling Language) est un outil graphique puissant pour modéliser et communiquer sur des systèmes complexes. Il s'articule autour de 9 diagrammes différents, regroupés en 3 catégories principales :

1. Diagrammes de structure : donnent une vue statique du système
2. Diagrammes de comportement : représentent la dynamique du système
3. Diagramme d'exigences : exprime les besoins du système

Définition : SysML est un langage graphique standardisé permettant de modéliser, analyser et documenter des systèmes complexes.

Ces diagrammes sont complétés par des textes explicatifs pour une compréhension approfondie. Le langage SysML offre ainsi une représentation visuelle complète d'un système, de sa structure à son fonctionnement.

Highlight : Les 9 diagrammes SysML couvrent tous les aspects d'un système : structure, comportement et exigences.
