Les 4 quadrants moteur et le fonctionnement d'un moteur à courant continu sont expliqués en détail. Ce document présente une analyse graphique et fonctionnelle des quadrants de fonctionnement, en mettant l'accent sur les relations entre le couple, la vitesse et le mode de fonctionnement (moteur ou générateur). • La représentation graphique illustre les 4 quadrants sur un plan cartésien • Les axes représentent la vitesse (abscisse) et le couple (ordonnée) • Le fonctionnement moteur et générateur est déterminé par le signe du produit couple-vitesse • Les quadrants Q1 et Q3 correspondent au mode moteur, Q2 et Q4 au mode générateur

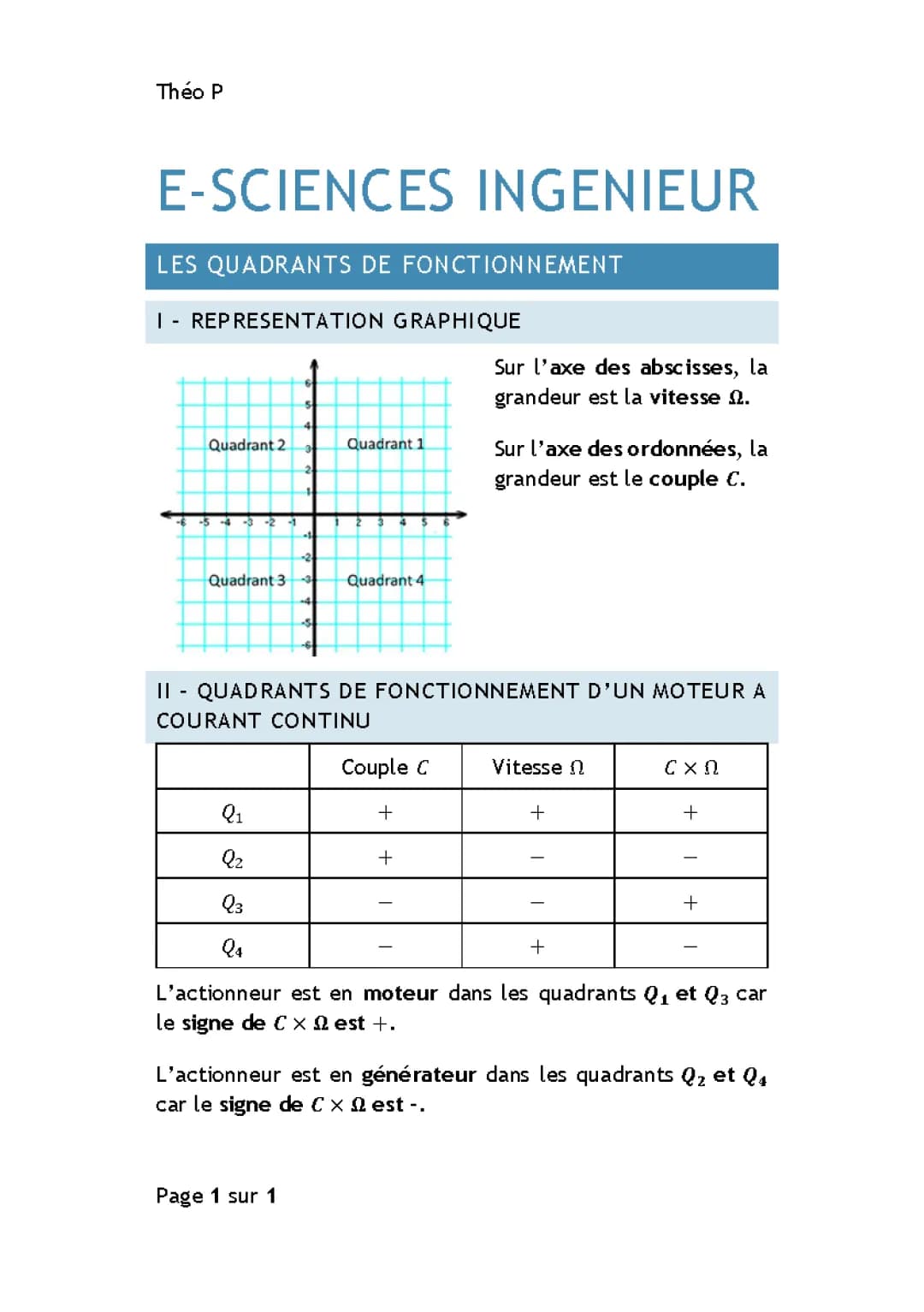

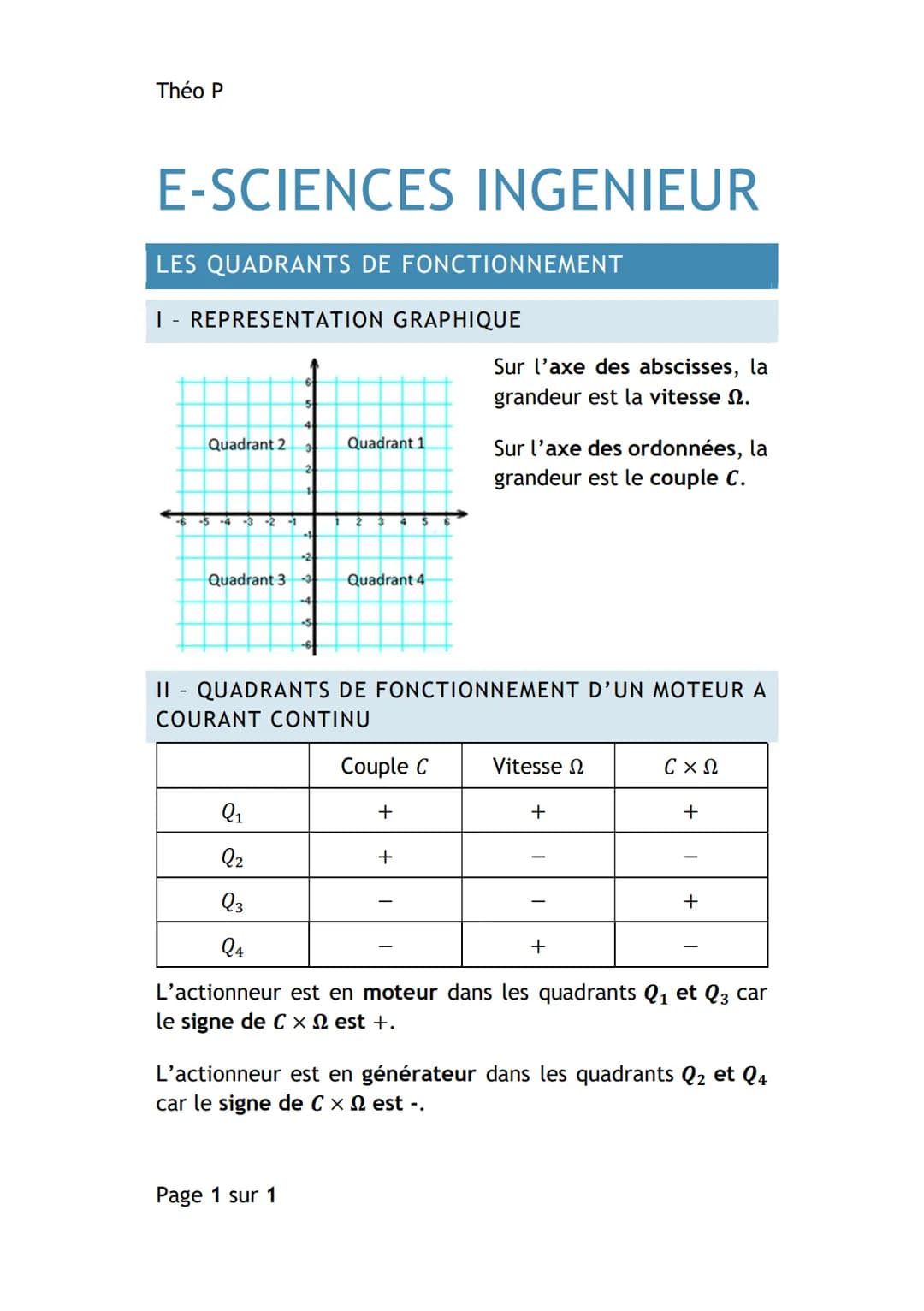

Les quadrants de fonctionnement – page 1

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Représentation graphique et quadrants de fonctionnement

Ce document présente une analyse détaillée des 4 quadrants de fonctionnement d'un moteur à courant continu. La première partie se concentre sur la représentation graphique des quadrants sur un plan cartésien. L'axe des abscisses représente la vitesse, tandis que l'axe des ordonnées représente le couple. Cette visualisation permet de comprendre facilement la relation entre ces deux grandeurs fondamentales.

Définition: Les quadrants de fonctionnement sont des zones du plan couple-vitesse qui caractérisent les différents modes de fonctionnement d'un moteur électrique.

La deuxième partie du document approfondit le fonctionnement spécifique d'un moteur à courant continu dans chacun des quadrants. Elle explique comment déterminer si l'actionneur fonctionne en mode moteur ou en mode générateur selon le quadrant dans lequel il se trouve.

Highlight: L'actionneur fonctionne en mode moteur dans les quadrants Q1 et Q3, car le produit du couple et de la vitesse (C × Ω) est positif dans ces zones.

Exemple: Dans le quadrant Q1, la vitesse et le couple sont tous deux positifs, ce qui correspond à un fonctionnement moteur dans le sens normal de rotation.

Vocabulaire: Actionneur - Un dispositif mécanique qui convertit l'énergie en mouvement, comme un moteur électrique.

Le document souligne également que l'actionneur fonctionne en mode générateur dans les quadrants Q2 et Q4, où le produit C × Ω est négatif. Cette information est cruciale pour comprendre les différentes applications et modes de fonctionnement des moteurs à courant continu dans divers systèmes industriels et robotiques.

Quote: "L'actionneur est en générateur dans les quadrants Q2 et Q4 car le signe de C × Ω est -."

Cette analyse des quadrants de fonctionnement est essentielle pour les étudiants en sciences de l'ingénieur et les professionnels travaillant avec des systèmes de contrôle de moteurs. Elle permet de concevoir des variateurs de vitesse efficaces et d'optimiser les performances des moteurs dans différentes conditions de fonctionnement.

Si on te demande...

Les 4 quadrants moteur représentent les différentes combinaisons possibles entre le couple et la vitesse de rotation. Dans un graphique, l'axe horizontal représente la vitesse (Ω) et l'axe vertical représente le couple (C). Selon le signe de ces deux grandeurs, on obtient quatre zones de fonctionnement différentes, chacune correspondant à un mode spécifique d'un moteur à courant continu.

Un moteur à courant continu fonctionne différemment selon le quadrant. Dans les quadrants Q1 et Q3, où le produit C×Ω est positif, l'actionneur est en mode moteur, consommant de l'énergie électrique. Dans les quadrants Q2 et Q4, où le produit C×Ω est négatif, l'actionneur devient générateur, convertissant l'énergie mécanique en énergie électrique. Ce principe de fonctionnement est essentiel pour comprendre les applications de freinage ou d'inversion de marche.

En mode moteur (quadrants Q1 et Q3), l'actionneur consomme de l'énergie électrique pour produire un mouvement mécanique. Le résumé machine à courant continu montre que dans ce cas, le produit C×Ω est positif. En mode générateur (quadrants Q2 et Q4), c'est l'inverse : l'actionneur convertit l'énergie mécanique en énergie électrique, ce qui correspond à un produit C×Ω négatif. C'est un concept fondamental dans les sciences de l'ingénieur.

On utiliserait un hacheur 4 quadrants lorsqu'on a besoin d'un contrôle complet de la vitesse et du couple d'un moteur dans toutes les directions. Par exemple, dans les ascenseurs, les machines-outils ou les entraînements de précision, où le moteur doit pouvoir accélérer, freiner, inverser son sens de rotation et récupérer l'énergie. Ces applications nécessitent de pouvoir exploiter les 4 quadrants de fonctionnement pour optimiser l'efficacité énergétique et la précision du contrôle.

Sources Supplémentaires

  1. Les Machines Électriques par Louis Lasnier, Dunod 2021, Manuel, Une référence complète sur les moteurs à courant continu et leur fonctionnement dans les quatre quadrants - Link

  2. Sciences de l'Ingénieur: Terminale S par Pascal Lancelot, Nathan 2022, Manuel scolaire, Couvre la modélisation des moteurs électriques avec exercices corrigés sur les 4 quadrants - Link

  3. Électrotechnique Industrielle par Guy Séguier, Lavoisier 2019, Ouvrage technique, Explications détaillées sur les variateurs de vitesse et le fonctionnement des hacheurs 4 quadrants - Link

  4. Exercices et Khôlles de Sciences Industrielles pour l'Ingénieur par Michel Piou, Ellipses 2020, Recueil d'exercices, Problèmes résolus sur les moteurs à courant continu avec schémas explicatifs - Link

Approfondis tes Connaissances

  1. Réalise une maquette simple d'un moteur à courant continu avec un variateur de vitesse et mesure ses performances dans les différents quadrants. Note les couples et vitesses pour tracer ta propre courbe de fonctionnement.

  2. Étudie le fonctionnement d'un ascenseur ou d'une grue pour identifier les phases où le moteur travaille dans chacun des 4 quadrants. Analyse comment l'énergie est récupérée pendant les phases de freinage.
