Modélisation des actions mécaniques

Modélisation des Actions Mécaniques: Exercices Corrigés pour les Curieux de Seconde

La modélisation des actions mécaniques est un concept fondamental en physique, essentiel pour comprendre les forces et leurs effets sur les systèmes. Ce document explore les vecteurs, les forces, les moments et les couples, fournissant une base solide pour la compréhension de la mécanique classique.

• Le document couvre la définition et les propriétés des vecteurs, y compris leur représentation dans le plan et l'espace.
• Il explique les différents types d'actions mécaniques, notamment le poids, les charges linéiques et les pressions de contact.
• Les moments de force sont abordés, avec une attention particulière au théorème de Varignon.
• Le concept de couple est introduit, complétant ainsi la compréhension des actions mécaniques.

...

24/12/2021

1810

Théo P
M-SCIENCES INGENIEUR

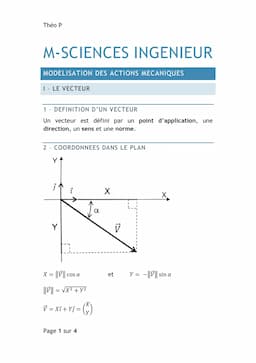

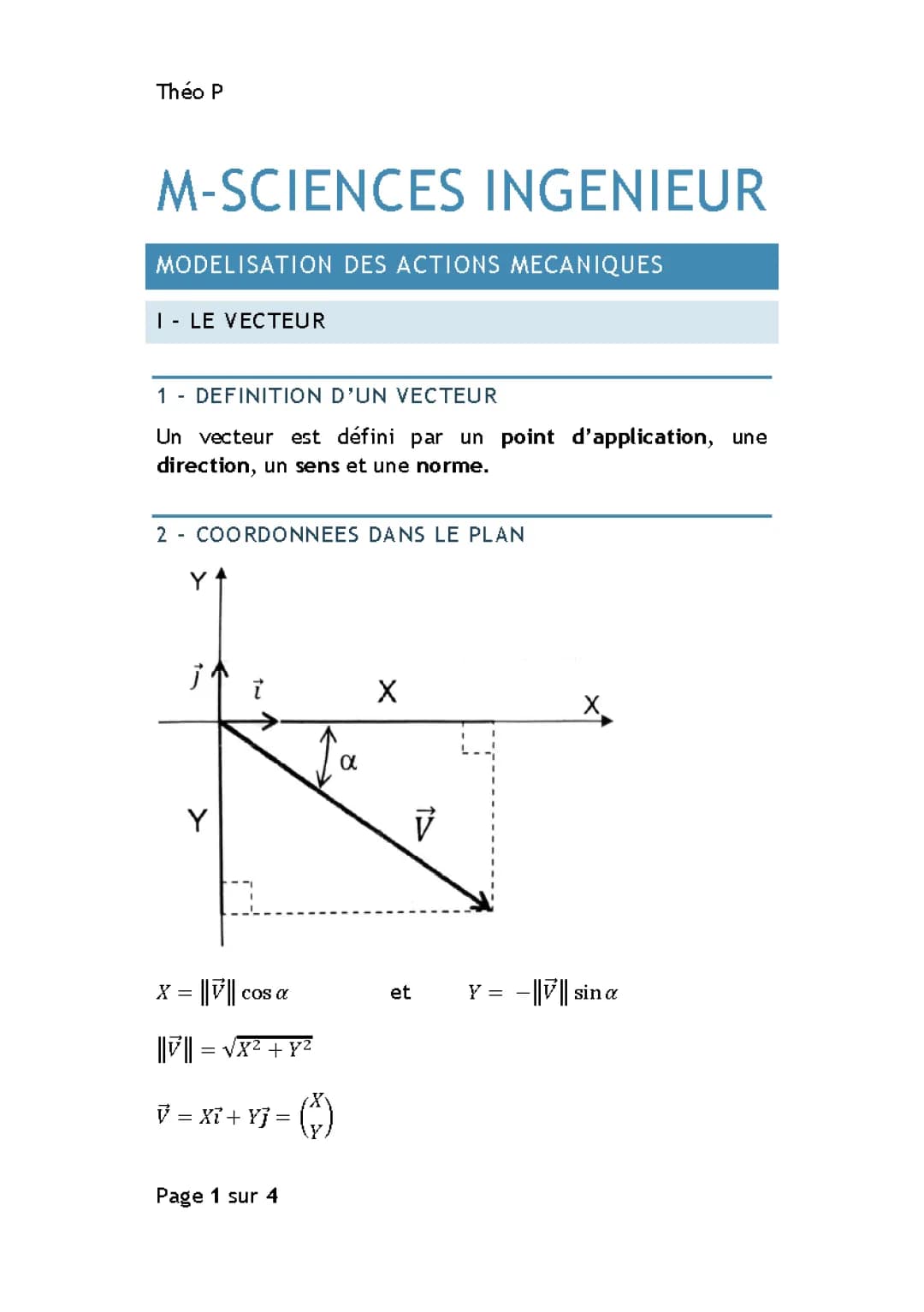

MODELISATION DES ACTIONS MECANIQUES
I - LE VECTEUR
1 - DEFINITION D'UN VECTEUR
Un vecteur est défini par un poin

Voir

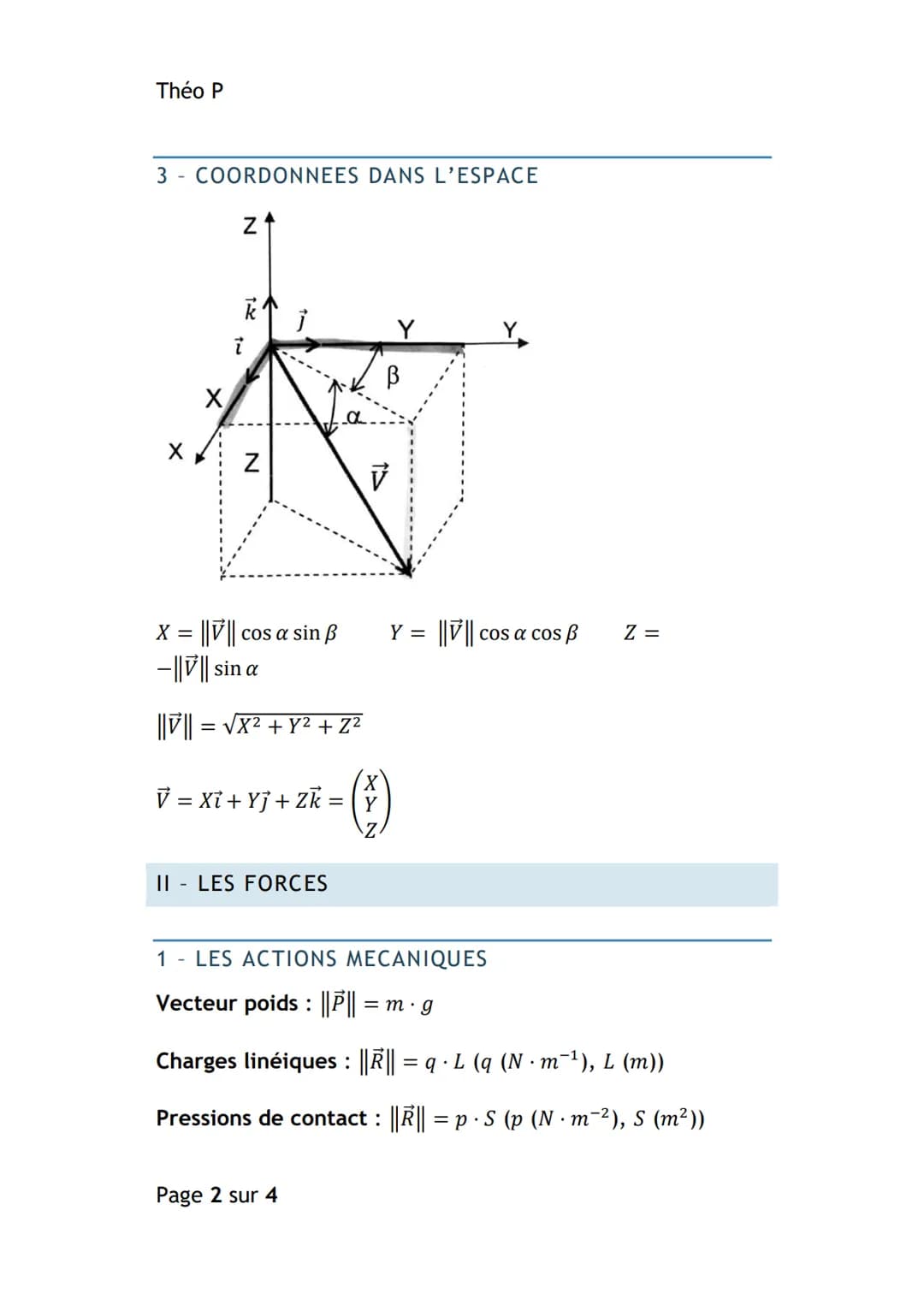

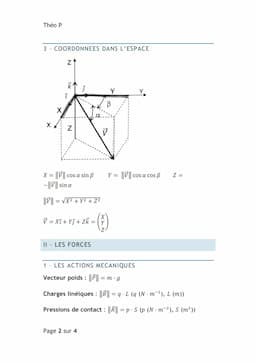

Coordonnées dans l'Espace et Forces

Cette page étend le concept de vecteur à l'espace tridimensionnel et introduit les forces comme application pratique des vecteurs en mécanique.

La représentation des vecteurs dans l'espace est détaillée, ajoutant une troisième dimension z aux coordonnées x et y du plan. Les formules pour calculer les composantes d'un vecteur dans l'espace sont présentées, utilisant les angles α et β pour définir son orientation.

Formule: ||V|| = √X² + Y² + Z², généralisant la norme d'un vecteur à l'espace 3D.

La page aborde ensuite les actions mécaniques, en se concentrant sur trois types de forces importantes :

  1. Le vecteur poids : P = m · g
  2. Les charges linéiques : R = q · L
  3. Les pressions de contact : R = p · S

Exemple: Pour le poids, m représente la masse en kg et g l'accélération de la pesanteur (environ 9,81 m/s²).

Ces concepts sont essentiels pour modéliser une action par une force et sont fréquemment utilisés dans les exercices de modélisation des forces.

Théo P
M-SCIENCES INGENIEUR
MODELISATION DES ACTIONS MECANIQUES
I - LE VECTEUR
1 - DEFINITION D'UN VECTEUR
Un vecteur est défini par un poin

Voir

Moments et Théorème de Varignon

Cette page se concentre sur les moments de force et le théorème de Varignon, des concepts cruciaux pour comprendre l'effet rotatif des forces sur un système.

Le moment d'une force est d'abord défini géométriquement, puis vectoriellement. La formule géométrique du moment est présentée :

Formule: ||MÂ(F)|| = ||F|| · d, où d est la distance perpendiculaire au vecteur F.

Le théorème de Varignon, un outil puissant pour calculer les moments, est ensuite introduit. Ce théorème stipule que le moment d'une force par rapport à un point est égal à la somme des moments de ses composantes.

Highlight: Le théorème de Varignon simplifie considérablement le calcul des moments pour des forces complexes.

La page présente également le concept de couple, défini comme un système de deux forces parallèles, de même intensité, de sens opposés et non alignées.

Définition: Un couple est caractérisé par ||C|| = ||F|| · d, où d est la distance perpendiculaire entre les deux forces.

Ces concepts sont fondamentaux pour la modélisation des actions mécaniques et sont souvent utilisés dans les exercices corrigés de mécanique.

Théo P
M-SCIENCES INGENIEUR
MODELISATION DES ACTIONS MECANIQUES
I - LE VECTEUR
1 - DEFINITION D'UN VECTEUR
Un vecteur est défini par un poin

Voir

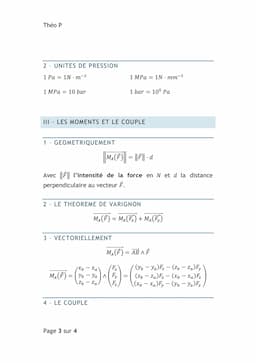

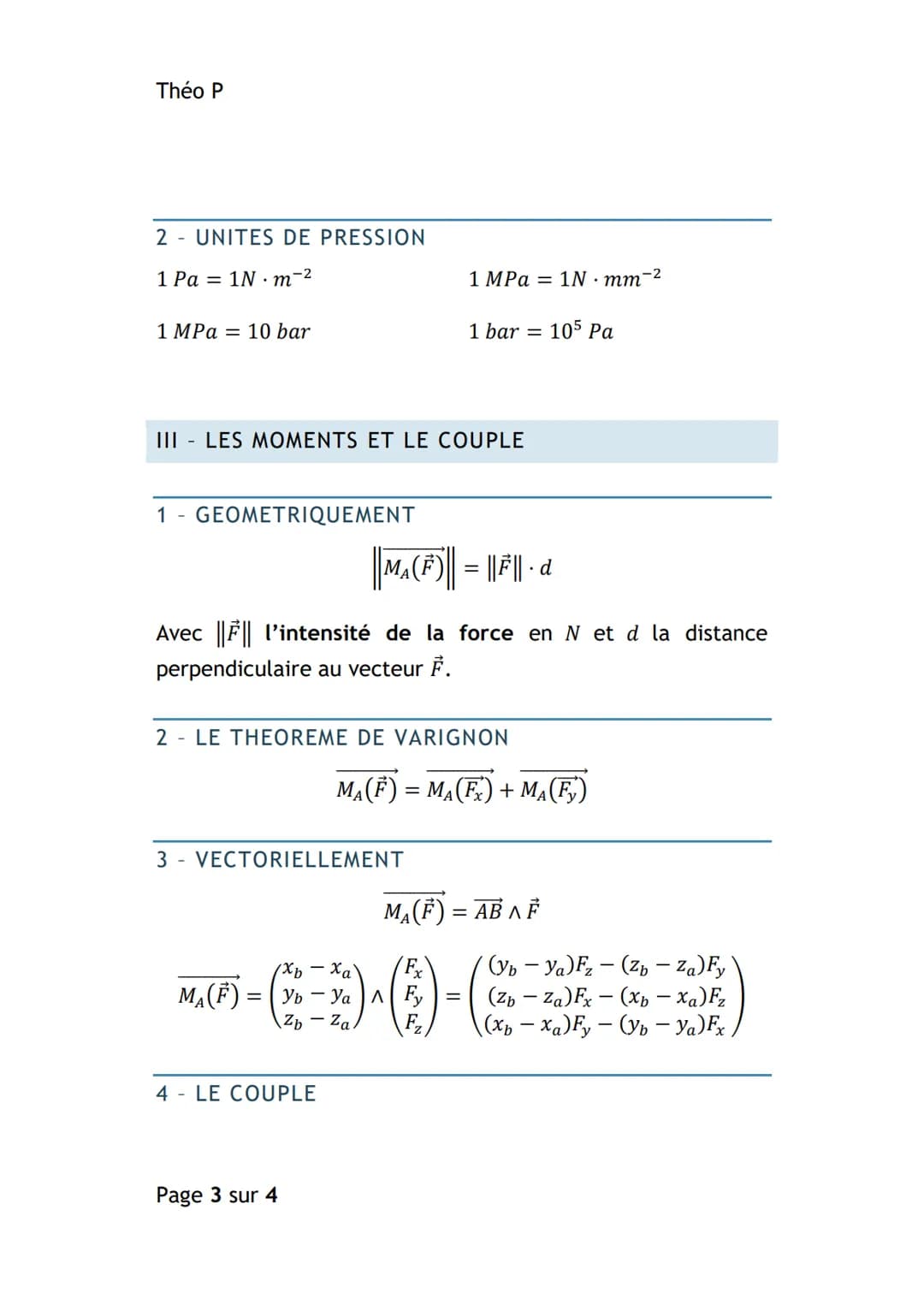

Unités de Pression et Récapitulatif

Cette dernière page fournit des informations complémentaires sur les unités de pression et récapitule brièvement le concept de couple.

Les unités de pression sont présentées, avec des équivalences utiles :

Vocabulary:

  • 1 Pa (Pascal) = 1 N/m²
  • 1 MPa (Mégapascal) ≈ 10 bar
  • 1 MPa = 1 N/mm²
  • 1 bar = 10⁵ Pa

Ces conversions sont essentielles pour résoudre des problèmes impliquant des pressions dans différents contextes d'ingénierie.

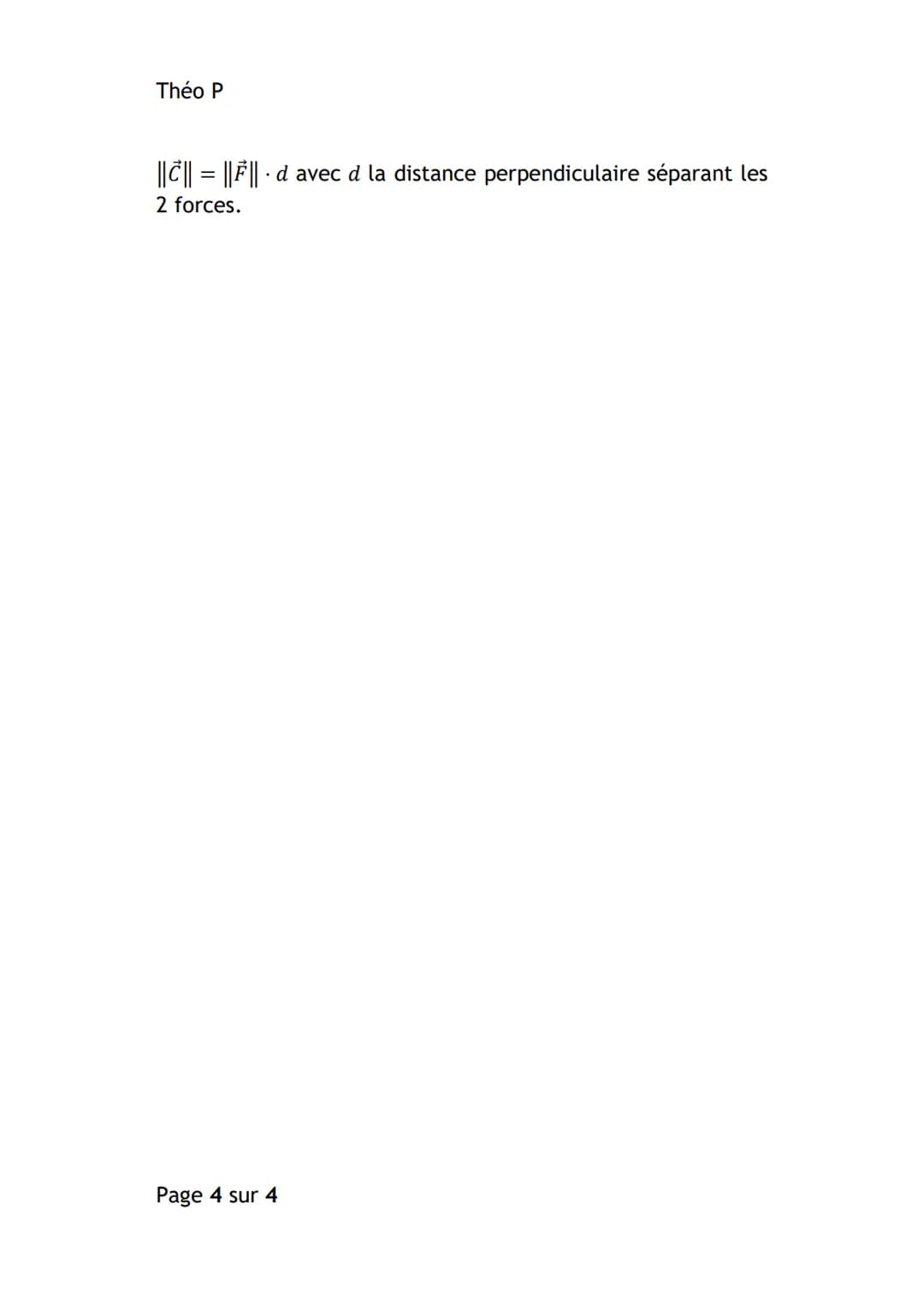

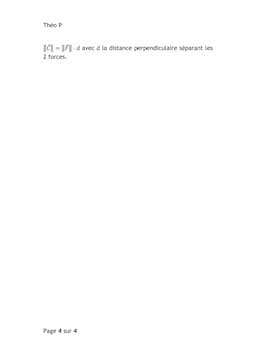

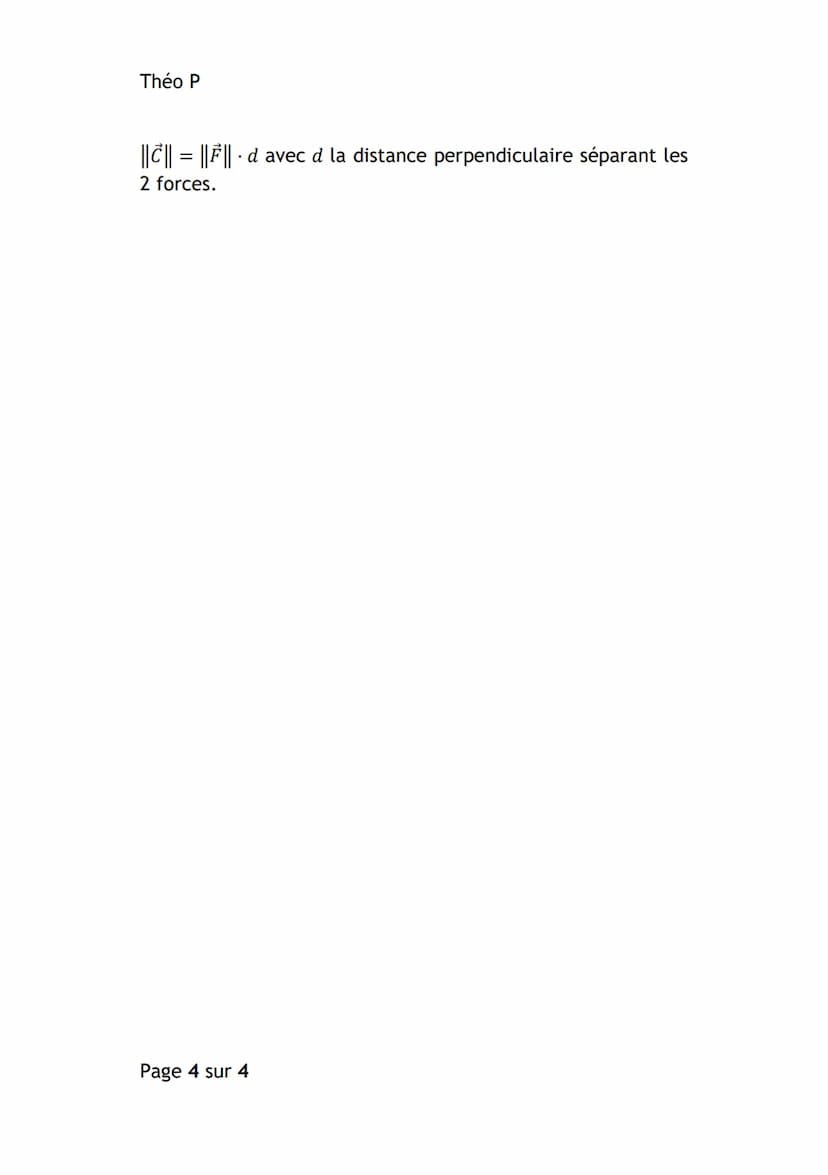

La page se termine par un rappel de la formule du couple, soulignant l'importance de la distance perpendiculaire entre les forces :

Formule: ||C|| = ||F|| · d, où d est la distance perpendiculaire séparant les deux forces.

Cette récapitulation renforce la compréhension du couple, un concept clé dans la modélisation des actions mécaniques et souvent utilisé dans les exercices corrigés de seconde en physique.
