Apprends à Lire les Plans : PDF et Exercices Amusants
Alice Swiergiel
@alice_swi

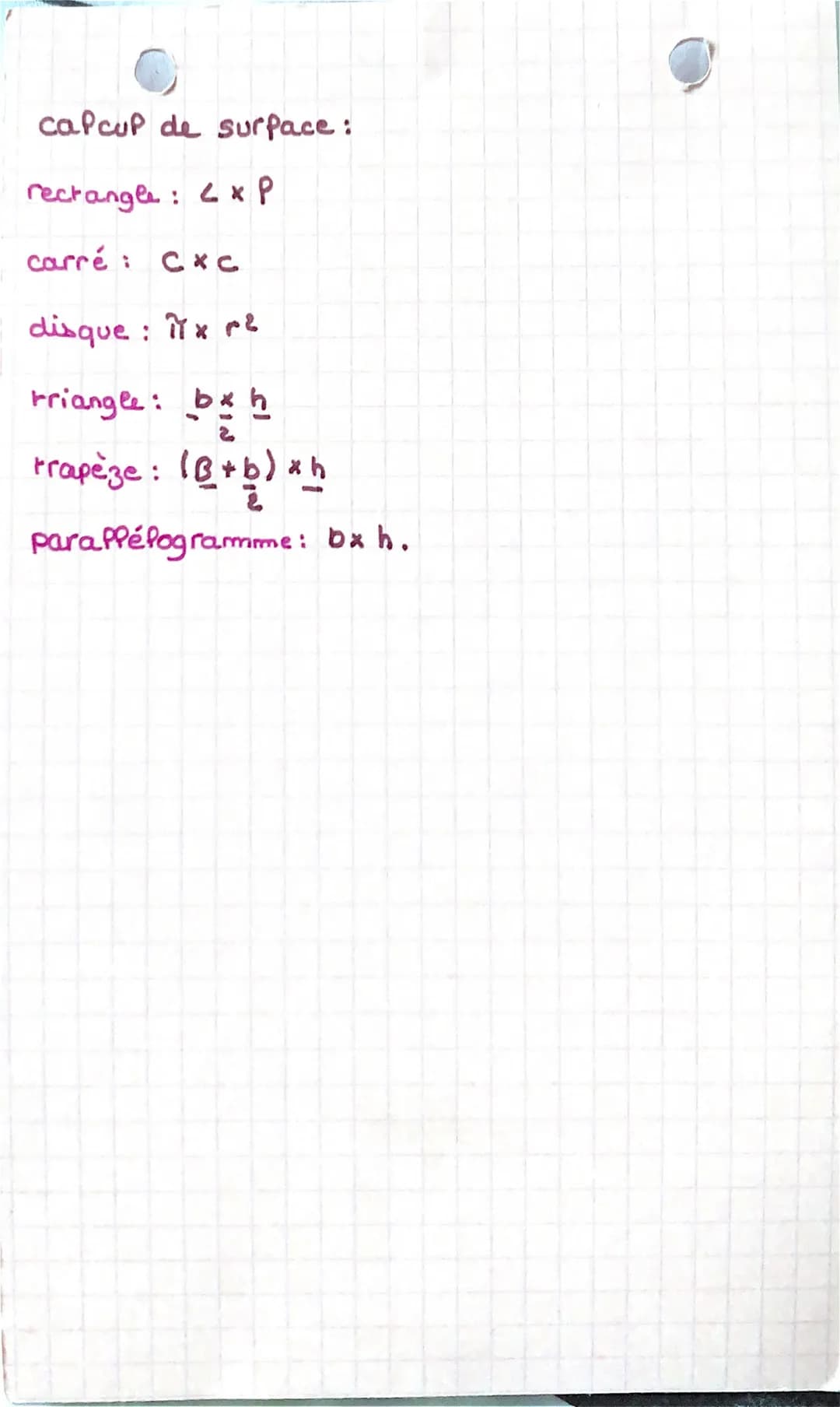

Calculs de surface dans la lecture de plans
Cette section se concentre sur les calculs de surface, un aspect crucial de la lecture de plan exercice et de la planification de construction.
Définition: La surface est l'étendue d'une figure plane, mesurée en unités carrées (m², cm², etc.).
Les formules de calcul de surface pour différentes formes géométriques sont présentées :
- Rectangle : Longueur x Largeur
- Carré : Côté x Côté
- Disque : π x rayon²
- Triangle : (Base x Hauteur) / 2
- Trapèze : / 2
- Parallélogramme : Base x Hauteur
Highlight: La maîtrise de ces formules est essentielle pour calculer précisément les surfaces dans un plan de bâtiment pdf ou un plan de construction PDF.
Ces calculs sont fondamentaux pour estimer les matériaux nécessaires, les coûts de construction, et pour s'assurer que le bâtiment respecte les réglementations en matière de surface habitable.
Exemple: Dans un plan d'exécution gros oeuvre, vous pourriez avoir besoin de calculer la surface d'un mur pour déterminer la quantité de briques ou de béton nécessaire.
La compréhension de ces calculs de surface est cruciale pour les professionnels du bâtiment, les architectes, et même les propriétaires qui souhaitent mieux comprendre leurs plans de construction.
Vocabulaire:
- Plan de fondation: Document détaillant la structure de base sur laquelle repose un bâtiment.
- Plan de charpente: Représentation de la structure qui supporte le toit d'un bâtiment.
En maîtrisant ces concepts de calcul de surface et en les appliquant correctement lors de la lecture de plans, on peut garantir une meilleure précision dans la planification et l'exécution des projets de construction.

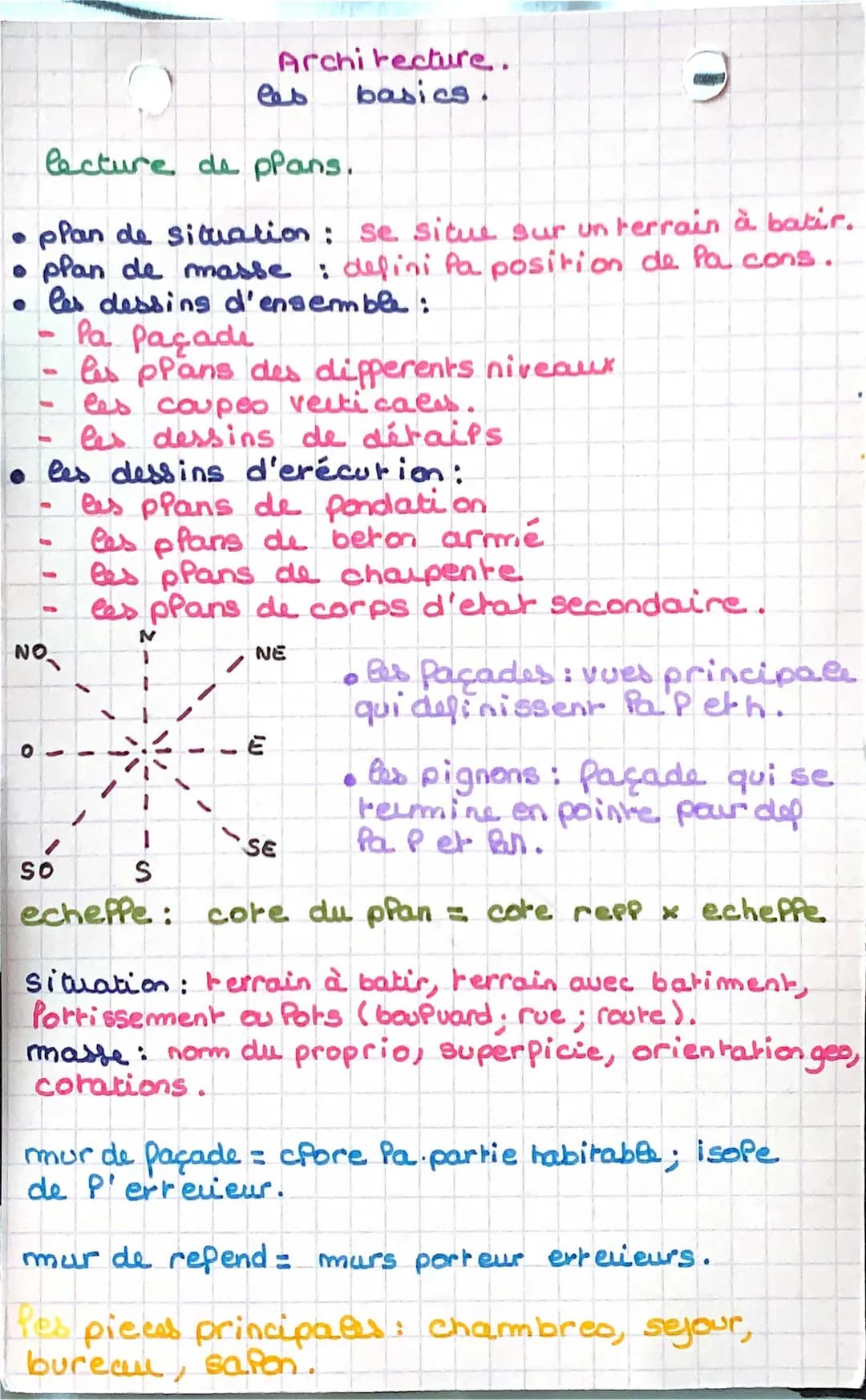

Comprendre les différents types de plans en architecture
La lecture de plan bâtiment est une compétence fondamentale en architecture et en construction. Ce chapitre explore les différents types de plans utilisés dans un projet de construction, de la situation générale aux détails d'exécution.
Définition: Un plan est une représentation graphique d'un bâtiment ou d'un terrain, vu de dessus ou de côté, utilisé pour visualiser et planifier un projet de construction.
Les principaux types de plans abordés sont :
- Plan de situation : Il montre l'emplacement du terrain à bâtir.
- Plan de masse : Il définit la position de la construction sur le terrain.
- Dessins d'ensemble : Ils comprennent les façades, les plans des différents niveaux et les coupes verticales.
- Dessins de détails : Ils fournissent des informations plus précises sur certains éléments.
- Dessins d'exécution : Ils incluent les plans de fondation, de béton armé, de charpente et des corps d'état secondaires.
Vocabulaire:
- Plan d'exécution: Document technique détaillé utilisé pour la réalisation concrète du projet.
- Façade: Vue extérieure d'un bâtiment.
- Coupe verticale: Représentation d'un bâtiment comme s'il était coupé verticalement.
Le plan de situation et le plan de masse contiennent des informations cruciales telles que l'orientation géographique, les dimensions du terrain, et les contraintes environnantes comme les routes ou les bâtiments voisins.
Highlight: L'échelle est un élément crucial dans la lecture de plan industriel. Elle permet de convertir les mesures du plan en dimensions réelles.
Les façades et les coupes verticales sont essentielles pour comprendre l'aspect extérieur et la structure interne du bâtiment. Les murs de façade clôturent la partie habitable et isolent de l'extérieur, tandis que les murs de refend sont des murs porteurs intérieurs.
Exemple: Dans un plan d'exécution maison pdf, vous pourriez voir des détails sur les pièces principales comme les chambres, le séjour, le bureau et le salon.
