Structure détaillée d'une trame DMX

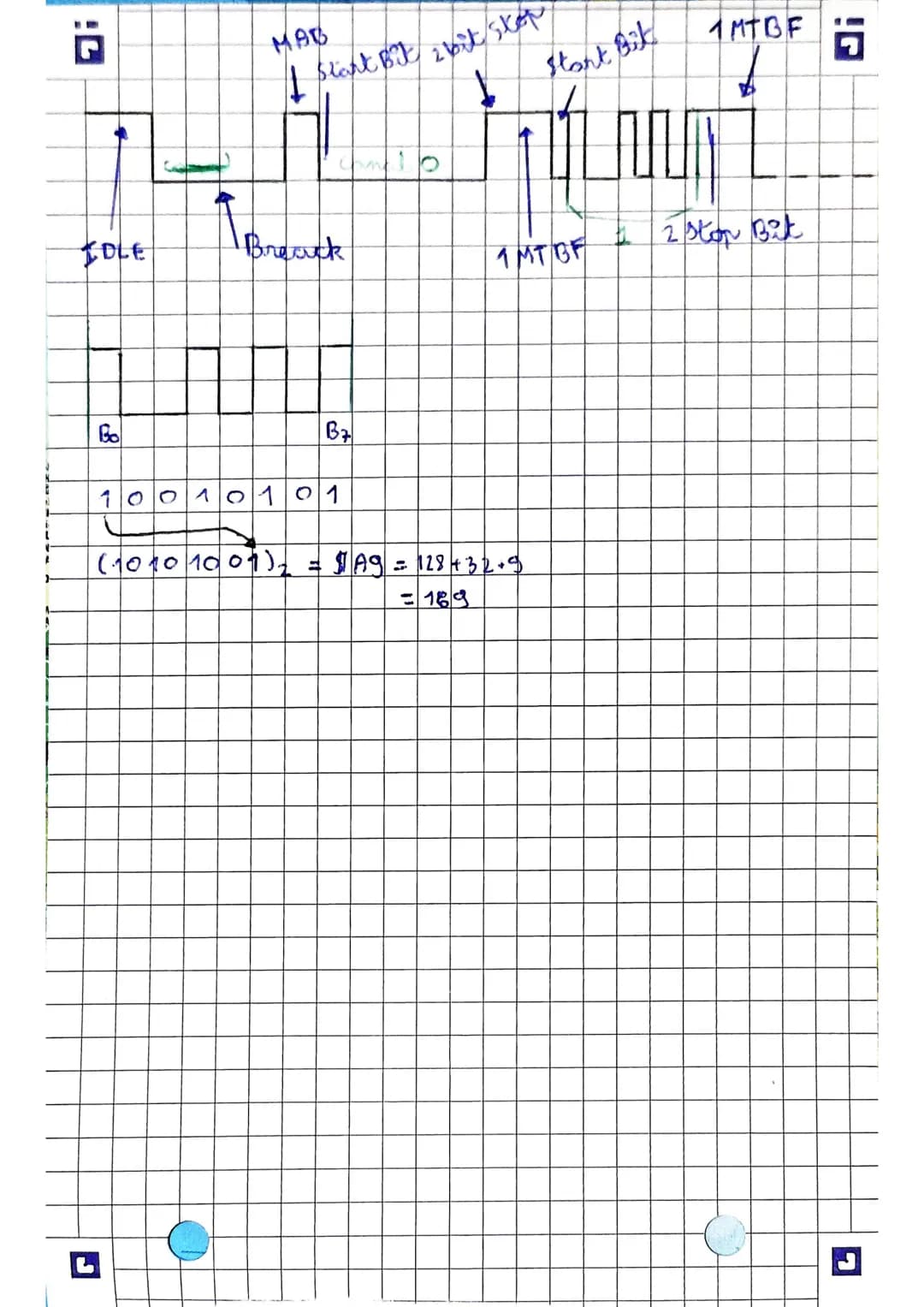

La page présente un schéma détaillé de la structure d'une trame DMX, illustrant la séquence précise des signaux et des données. On y voit clairement les différentes parties de la trame, du Break initial jusqu'aux bits de stop.

Le diagramme montre la transition entre l'état IDLE (repos) et le début de la trame avec le Break. On peut observer la succession du MAB (Mark After Break), du Start Bit, des 8 bits de données, et des 2 bits de stop pour chaque octet transmis.

Example: Le schéma illustre la transmission de la valeur hexadécimale $A9, qui équivaut à 169 en décimal (128 + 32 + 9).

Cette représentation visuelle aide à comprendre le câblage DMX et la manière dont les données sont transmises sur une ligne DMX. Elle est particulièrement utile pour ceux qui s'intéressent à la programmation DMX 512 ou qui cherchent à comprendre le fonctionnement interne du protocole.

Highlight: La précision du timing entre chaque élément de la trame est essentielle pour assurer une transmission fiable des données DMX.

Le schéma met également en évidence l'importance du MTBF (Mark Time Between Frames) et du MTBP (Mark Time Between Packets) dans la structure globale de la communication DMX. Ces intervalles de temps jouent un rôle crucial dans la synchronisation des appareils sur le réseau DMX.

Vocabulary: MTBF - Mark Time Between Frames, temps d'attente facultatif entre chaque octet d'une trame DMX.

Cette représentation détaillée est un outil précieux pour les techniciens lumière et les étudiants en formation lumière DMX, car elle permet de visualiser concrètement le flux de données sur un réseau DMX.

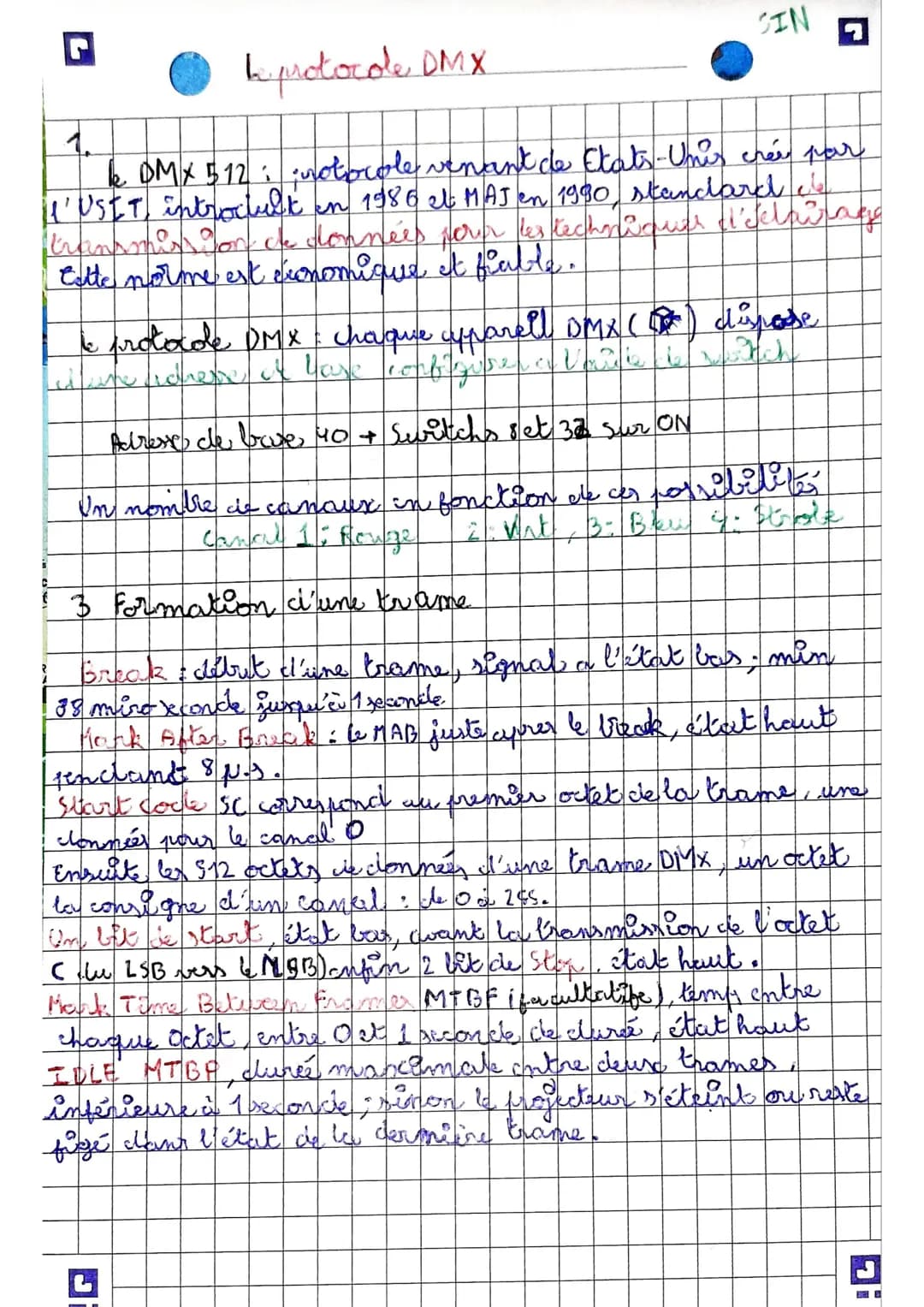

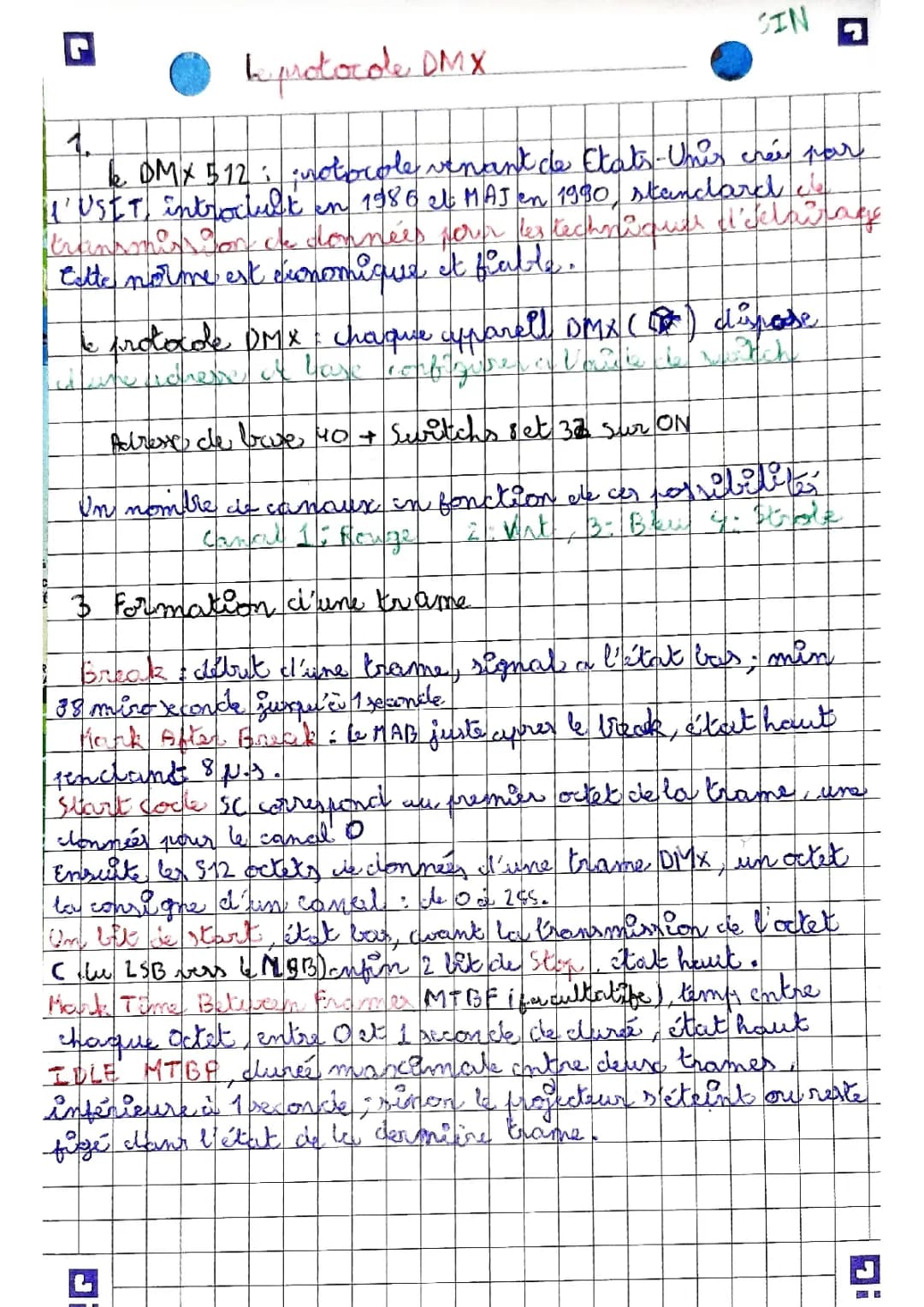

Le protocole DMX 512

Le protocole DMX 512 est une norme de transmission de données essentielle dans le domaine de l'éclairage scénique. Créé aux États-Unis par l'USITT en 1986 et mis à jour en 1990, ce protocole s'est imposé comme un standard économique et fiable pour le contrôle des équipements lumineux.

Vocabulary: DMX 512 - Digital Multiplex, protocole de communication utilisé pour contrôler les appareils d'éclairage.

Chaque appareil DMX dispose d'une adresse unique, généralement configurée à l'aide de dip-switches. Cette adresse permet d'identifier l'appareil sur le réseau DMX. Le nombre de canaux utilisés par un appareil varie en fonction de ses capacités.

Example: Un projecteur LED RGB pourrait utiliser 3 canaux : 1 pour le rouge, 1 pour le vert, et 1 pour le bleu.

La structure d'une trame DMX se compose de plusieurs éléments :

1. Break : Signal à l'état bas marquant le début de la trame (minimum 88 microsecondes).
2. Mark After Break (MAB) : Signal à l'état haut suivant immédiatement le Break (8 microsecondes).
3. Start Code : Premier octet de la trame, généralement à 0.
4. 512 octets de données : Chaque octet correspond à la valeur d'un canal DMX.

Highlight: La précision du timing entre les différents éléments de la trame est cruciale pour assurer une communication fiable entre le contrôleur DMX et les appareils.

Le protocole prévoit également des temps d'attente entre les trames :

• MTBF (Mark Time Between Frames) : Temps facultatif entre chaque octet.
• MTBP (Mark Time Between Packets) : Durée minimale entre deux trames.

Definition: MTBP - Mark Time Between Packets, temps d'attente entre deux trames DMX consécutives.
